Лазерное сканирование и 3D моделирование цеха завода сухих смесей в Арзамасе

3D сканирование и моделирование цеха завода сухих смесей в Арзамасе

26.01.2023 г.

Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и построению исполнительной 3D модели части цеха на предприятии по производству сухих строительных смесей в городе Арзамасе для целей подготовки проекта размещения дополнительного оборудования и повышения производственной мощности участка. Обмерные работы на заводе были осуществлены по технологии лазерного сканирования с помощью системы Leica ScanStation P40.

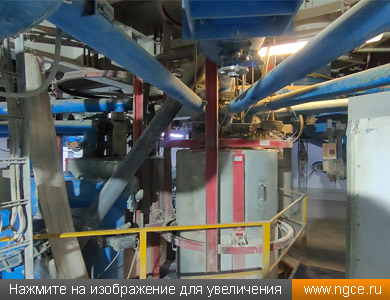

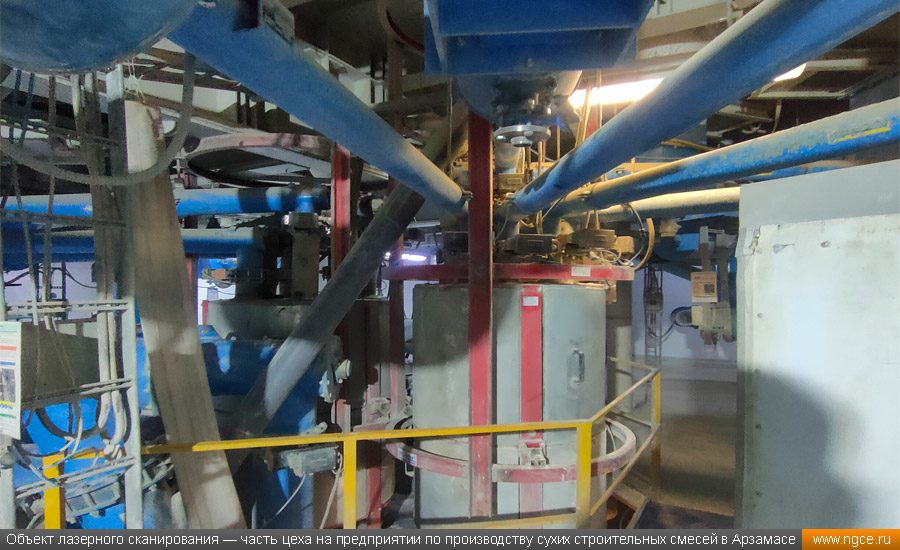

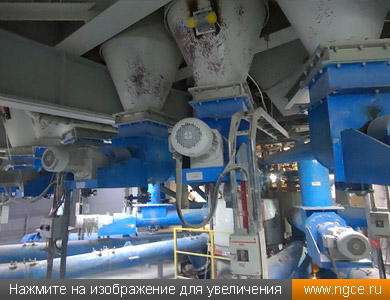

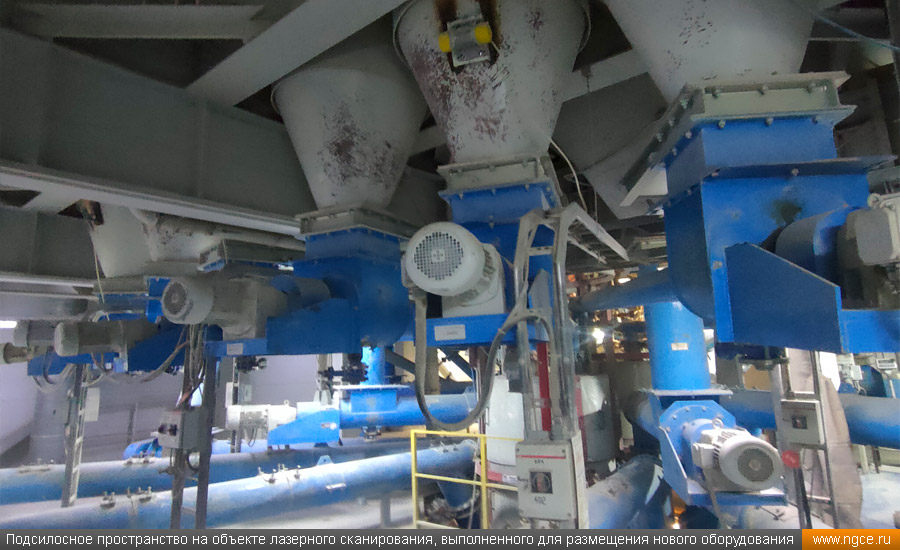

Объект лазерного сканирования — часть цеха на предприятии по производству сухих строительных смесей в Арзамасе Подсилосное пространство на объекте лазерного сканирования, выполненного для целей подготовки проекта размещения нового оборудования

Лазерное сканирование цеха завода по производству сухих смесей

Целью обмеров цеха завода сухих смесей в Арзамасе являлось построение точной и актуальной обмерной 3D модели текущего размещения оборудования для создания проекта размещения дополнительного оборудования и повышения производственной мощности участка.

В качестве результатов работ нашим специалистам необходимо было предоставить Заказчику трёхмерную обмерную цифровую модель технологического оборудования цеха завода в форматах DWG и STEP.

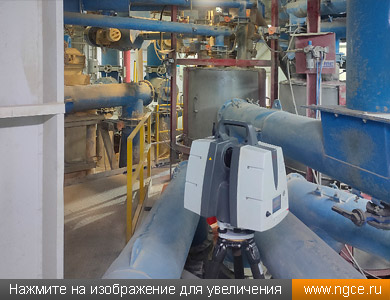

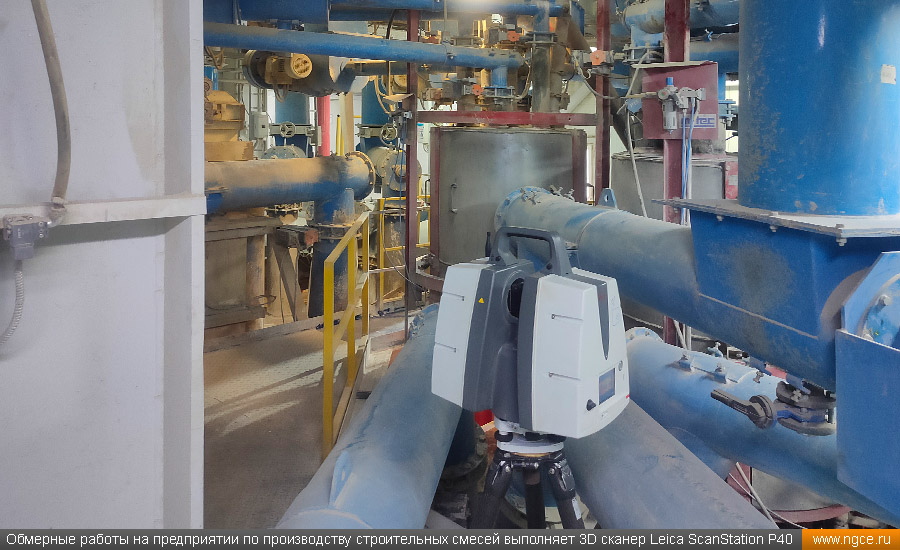

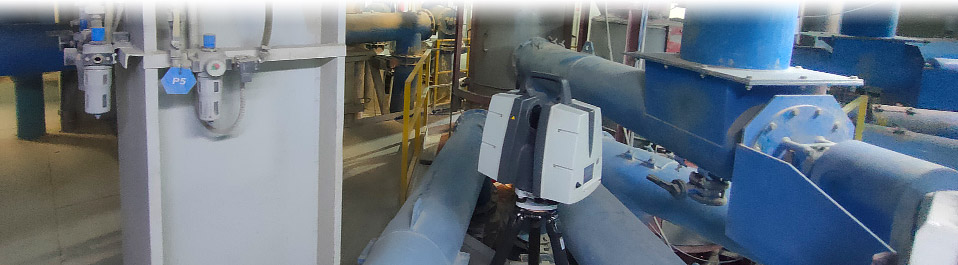

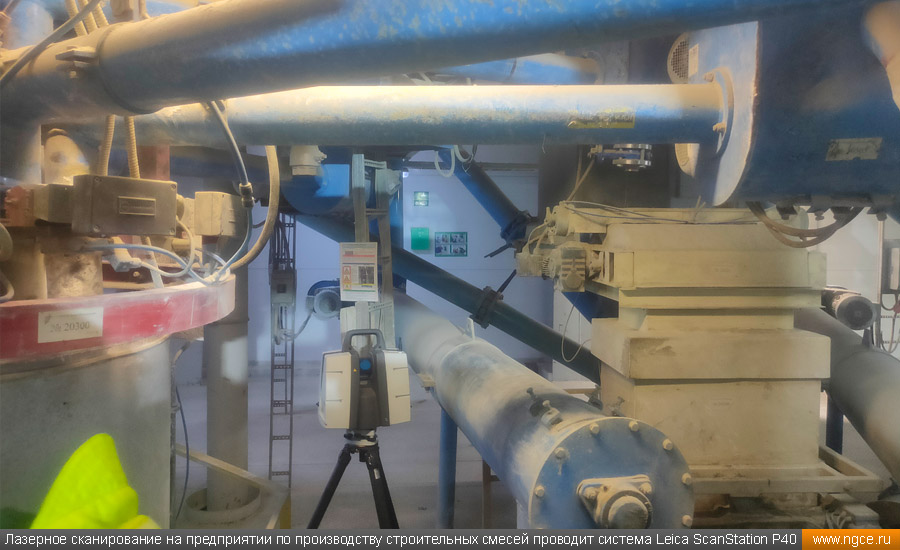

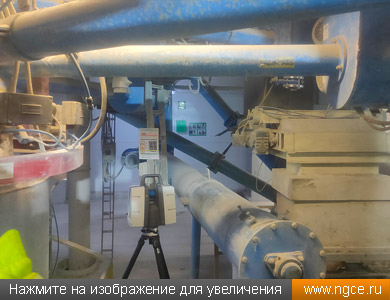

Обмерные работы на предприятии по производству строительных смесей выполняет 3D сканер Leica ScanStation P40 Лазерное сканирование на предприятии по производству строительных смесей проводит система Leica ScanStation P40

Лазерное сканирование производилось в течение одного дня, за это время было сделано 35 сканов, в данном случае этого хватило, чтобы полностью отсканировать интересующие Заказчика объекты на площади 250 квадратных метров. На камеральном этапе все полученные нами сканы были очищены от посторонних шумов и сшиты в единую точечную 3D модель, по которой уже производилось построение 3D модели в формате DWG.

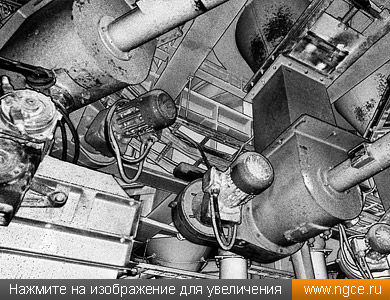

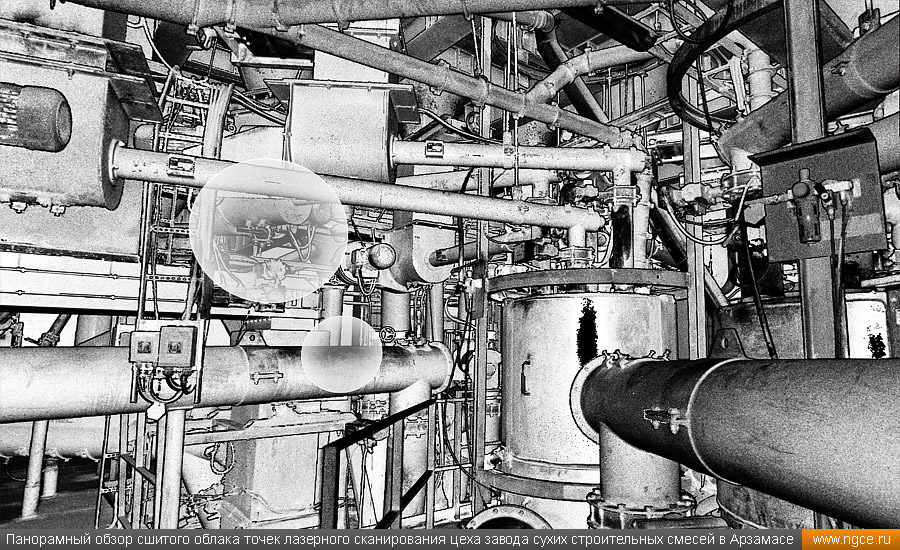

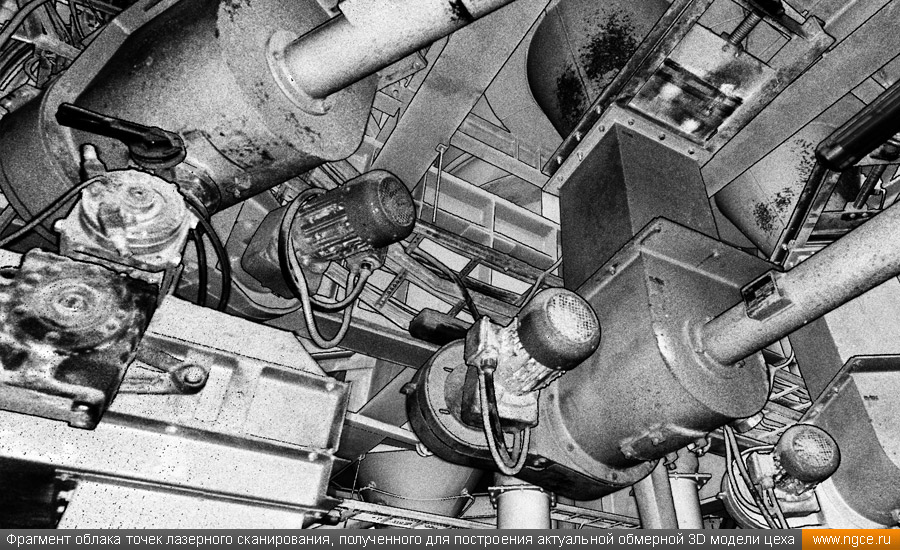

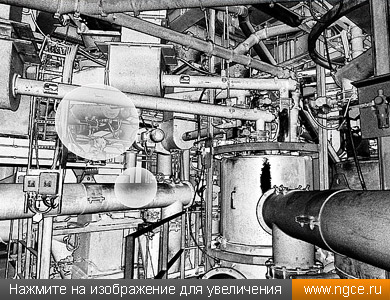

Панорамный обзор сшитого облака точек лазерного сканирования цеха завода сухих строительных смесей в Арзамасе Фрагмент облака точек лазерного сканирования, полученного для построения актуальной обмерной 3D модели цеха

Построение исполнительной 3D модели в формате DWG

Работы по построению актуальной исполнительной 3D модели части подсилосного пространства цеха в формате DWG производились нашими специалистами шесть рабочих дней.

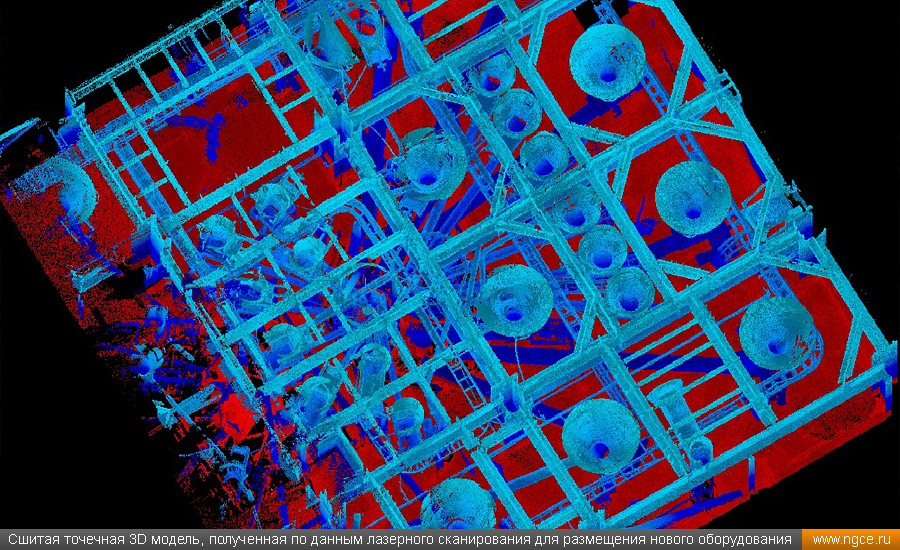

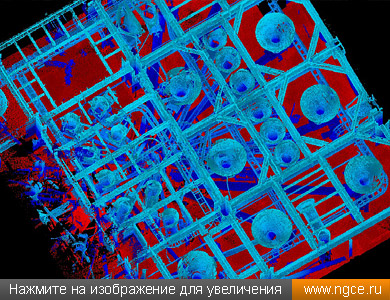

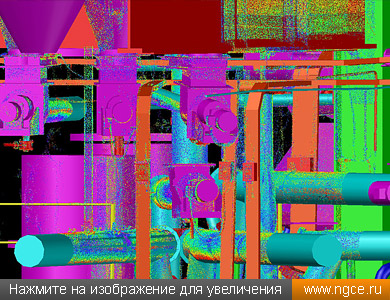

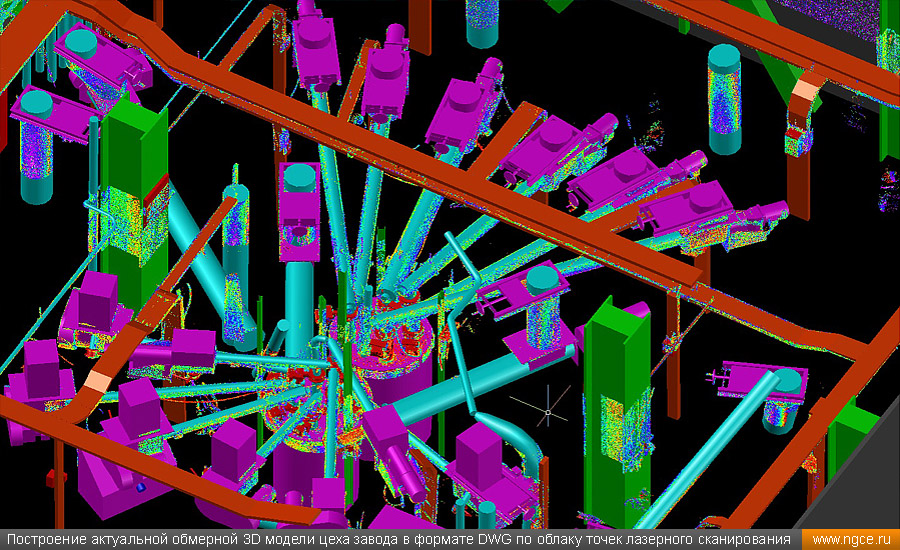

Сшитая точечная 3D модель, полученная по данным лазерного сканирования для размещения нового оборудования Построение актуальной обмерной 3D модели цеха завода в формате DWG по облаку точек лазерного сканирования

Итоговая 3D модель цеха завода сухих строительных смесей содержит в себе:
— оборудование и трубопроводы с трубопроводной арматурой;
— бетонные и металлические конструкции;
— площадки обслуживания;
— кабельные лотки.

В результате всех выполненных нами работ Заказчику была передана актуальная исполнительная 3D модель объекта в форматах DWG и STEP с точностью 1 см.

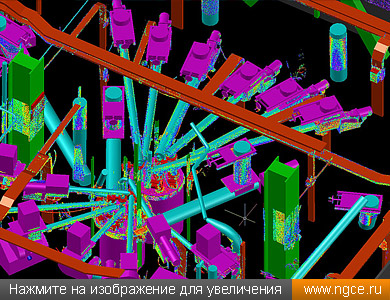

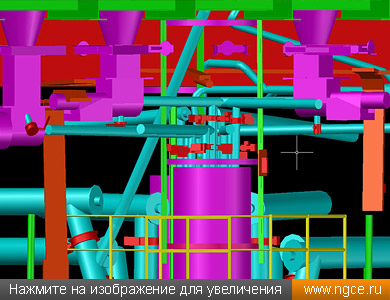

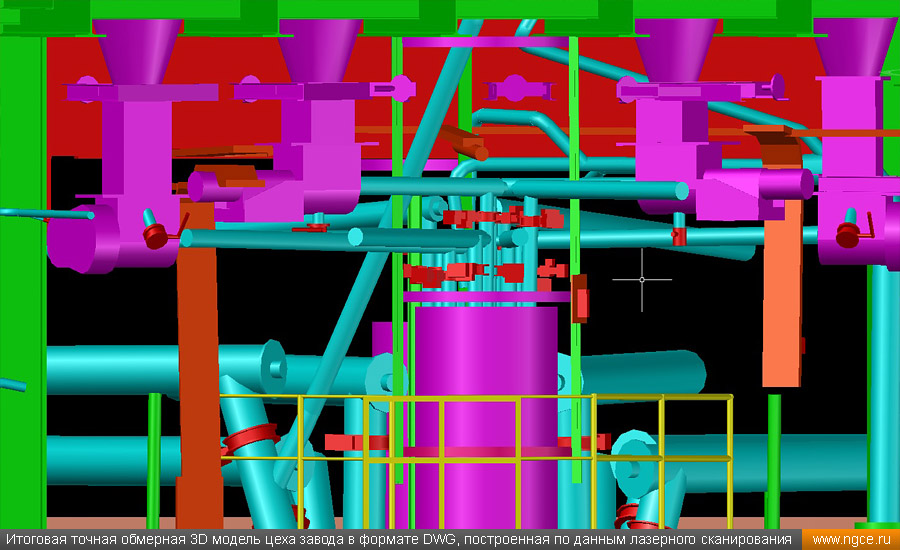

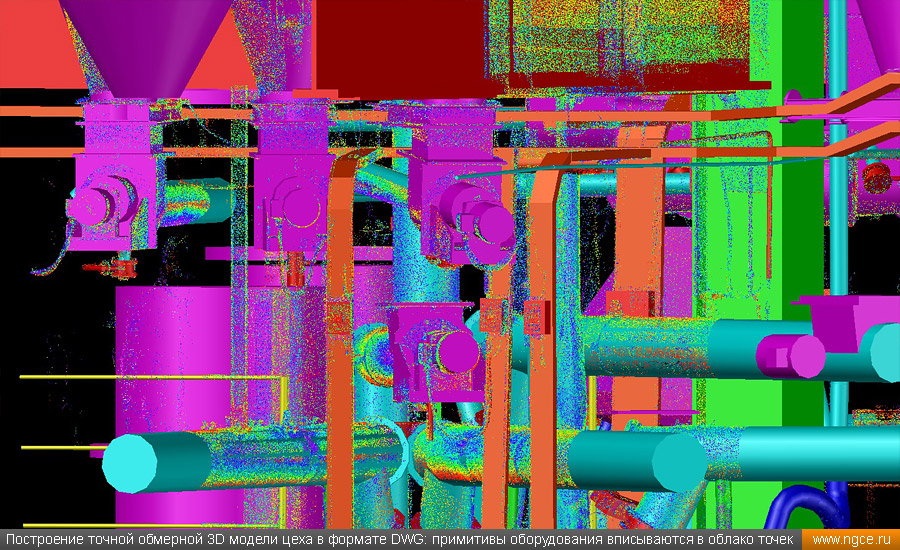

Построение точной обмерной 3D модели цеха в формате DWG: примитивы оборудования вписываются в облако точек лазерного сканирования Итоговая точная обмерная 3D модель цеха завода в формате DWG, построенная по данным лазерного сканирования

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
