Обмеры фасадов здания кинотеатра «Слава» методом лазерного сканирования

Инженерная компания «НГКИ» выполнила проект по обмерам фасадов здания бывшего кинотеатра «Слава» в районе Перово города Москвы методом 3D лазерного сканирования для целей подготовки проекта его восстановления после пожара, произошедшего в 2007 году, после чего это историческое здание так и стояло заброшенным и практически разрушенным. Обмеры фасадов здания были произведены нами 3D лазерным сканером Leica RTC360 с встроенной внутренней цифровой фотокамерой.

Краткая историческая справка о здании кинотеатра «Слава» в Перово

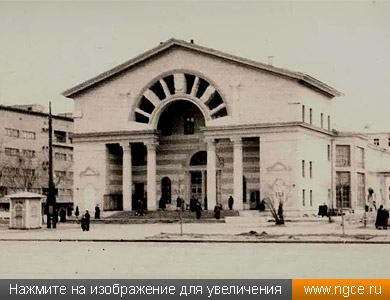

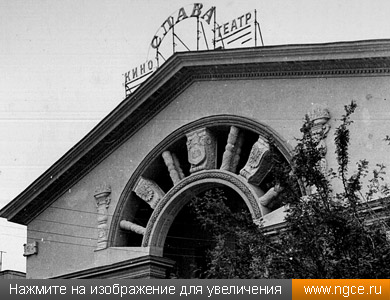

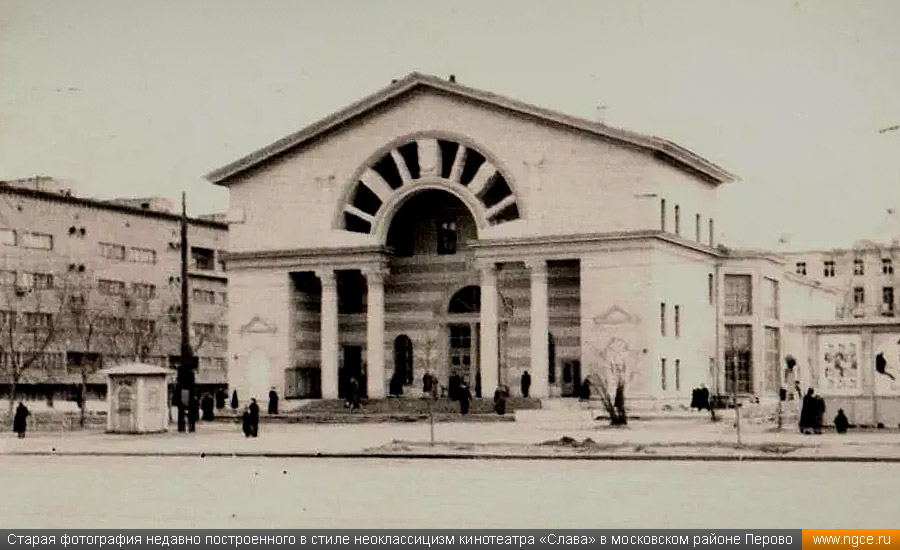

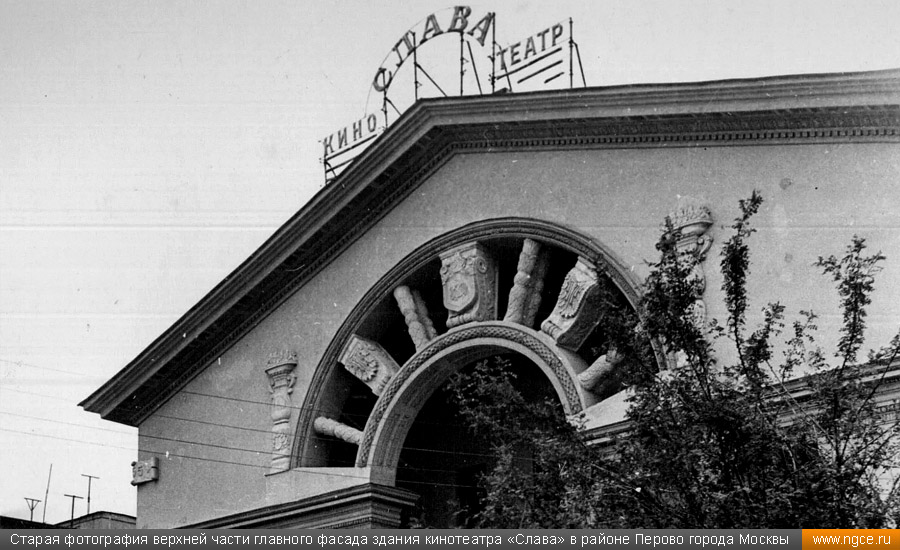

Строительство кинотеатра «Слава» началось в Москве в 1954 году в стиле неоклассицизм по проекту знаменитого советского архитектора, академика архитектуры Ивана Жолтовского, которому в работе над чертежами помогали архитекторы Николай Сукоян и Всеволод Воскресенский. Строительство кинотеатра закончилось спустя четыре года, в 1958 году. Кинотеатр «Слава» сразу же стал достопримечательностью не только района Перово, но и всей Москвы. Фасад здания, украшенный колоннами и декором с советской символикой, богато декорированное фойе с фресками на стенах и хрустальными люстрами, обилие лепнины в интерьерах, два зрительных зала сделали этот кинотеатр очень популярным и запоминающимся. По этому же проекту также были построены ещё два московских кинотеатра: «Победа» на Абельмановской улице и «Буревестник» на Коровьем валу.

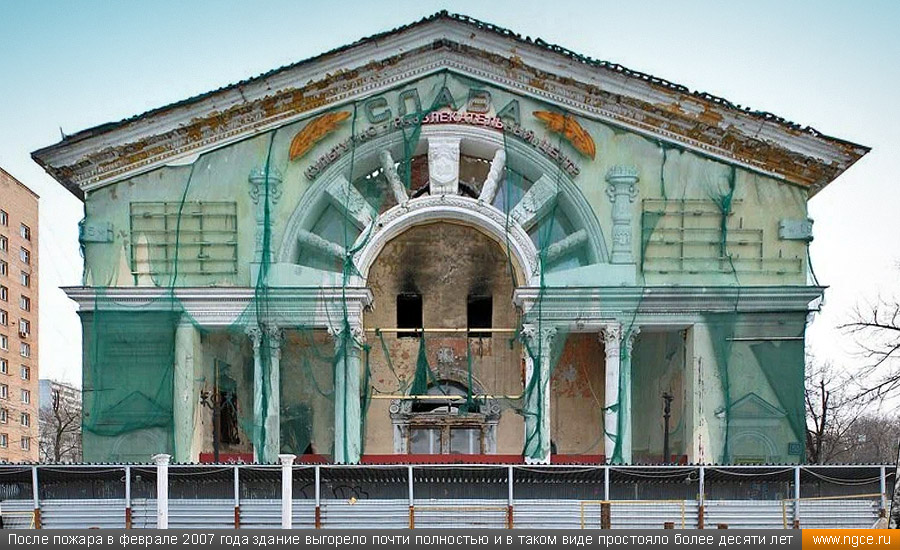

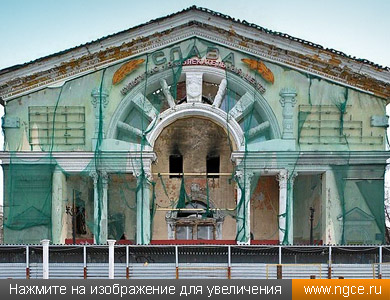

Как обычный городской кинотеатр «Слава» просуществовал до начала 1990-х годов, когда эпоха коллективных походов в кино постепенно ушла в прошлое, и тысячи его собратьев на просторах страны опустели. В красивом историческом здании сменяли друг друга мебельный салон, казино, ночной клуб, оно подвергалось рейдерских захватам, а также дважды горело, и второй большой пожар, случившийся в феврале 2007 года, казалось бы, поставил точку в его истории. Здание выгорело и разрушилось почти полностью, остались лишь внешние стены и несколько несущих балок. В таком виде он простоял почти десять лет, пока в 2017 он не был продан на аукционе, и новый владелец решил начать его восстановление.

Лазерное сканирование здания кинотеатра «Слава» для целей восстановления

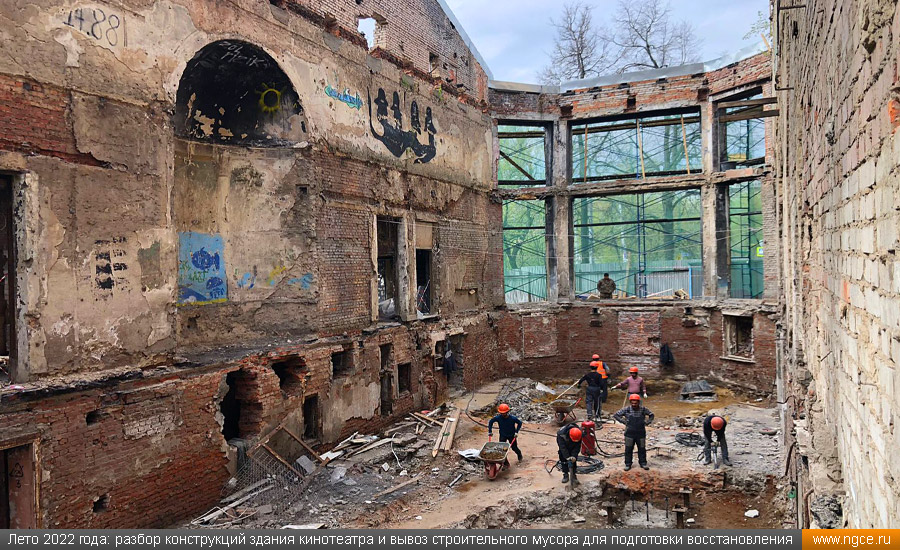

Противоаварийные работы и подготовительные работы к восстановлению здания кинотеатра «Слава» начались уже через некоторое время после того, как у него появились новые владельцы, которые на торгах приобрели это здание за 32,3 миллиона рублей. По условиям той сделки, инвестор должен восстановить историческое здание кинотеатра и приспособить его под культурно-досуговый центр с сохранением функции кинопоказа.

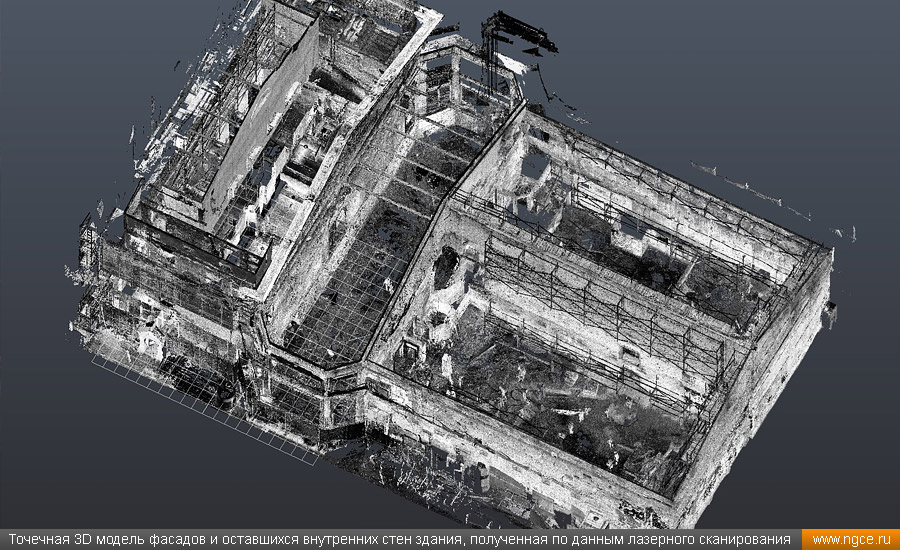

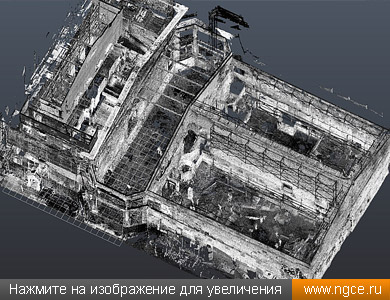

На этапе проведения обследований строительных конструкций зданий и сооружений специалистам нужно получить точную и актуальную исполнительную документацию. В нашу компанию обратились наши старые партнёры, которые занимаются строительной экспертизой зданий, с просьбой произвести лазерное сканирование останков кинотеатра «Слава» и подготовить для них точечные 3D модели фасадов этого здания с реальной цветовой текстурой, а также актуальные обмерные чертежи в программной среде AutoCAD (DWG).

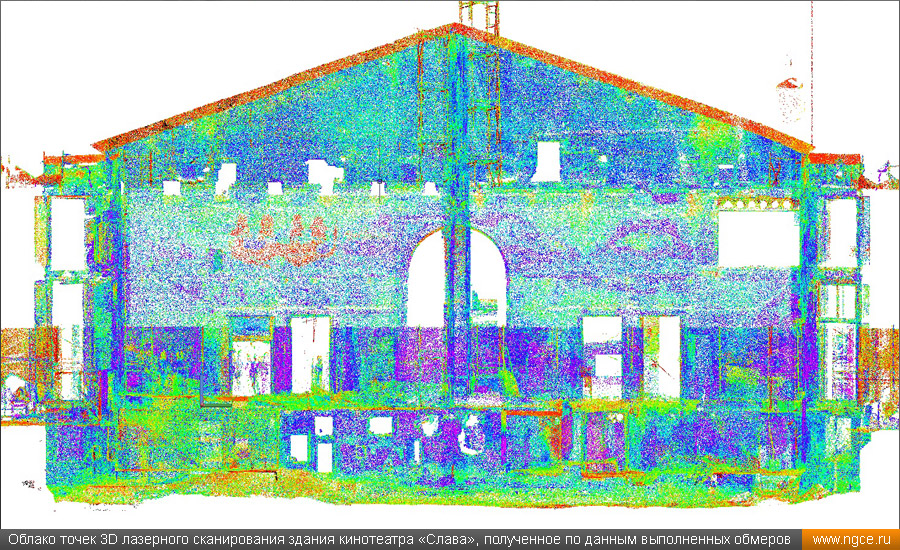

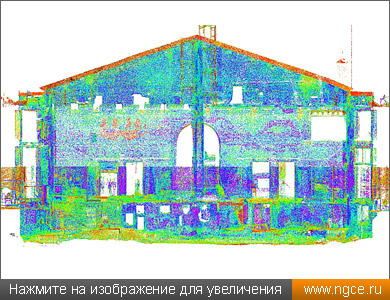

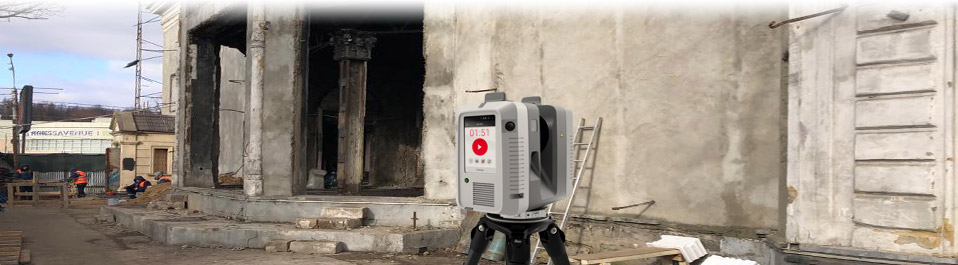

Для проведения лазерного сканирования наши специалисты использовали 3D сканер Leica RTC360 с встроенной в него внутренней цифровой фотокамерой. На обмерные работы фасадов и частично сохранившихся боковых стен здания у наших инженеров ушло полдня. Ещё 34 дня были затрачены уже на камеральной стадии работ на обработку и сшивку полученных облаков точек здания и подготовку комплекта необходимых обмерных чертежей фасадов.

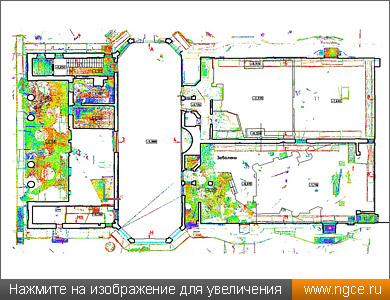

Цветные облака точек были обработаны, сшиты и переданы Заказчику в формате E57, а обмерные чертежи в формате DWG для дальнейшей работы в среде AutoCAD.

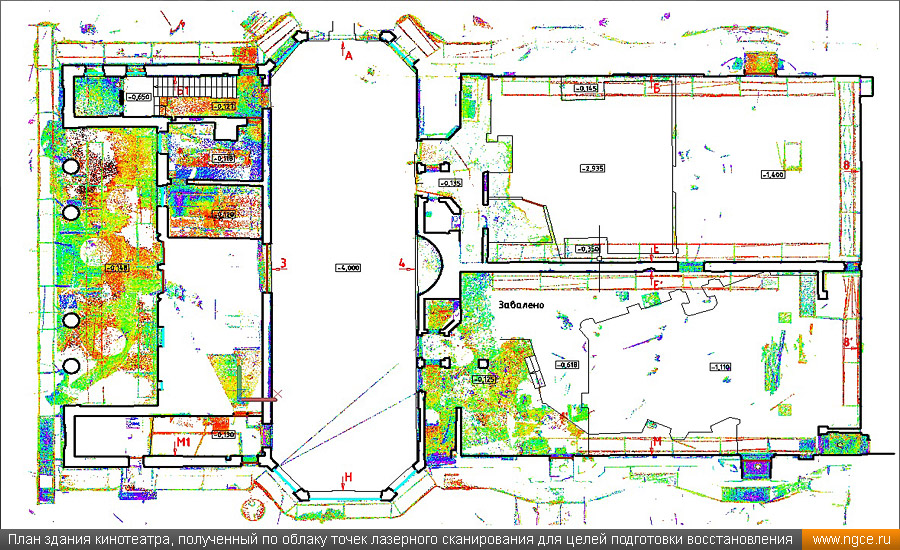

Обмерные чертежи фасадов здания, построенные по данным лазерного сканирования

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров фасадов здания кинотеатра «Слава» в Москве, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:

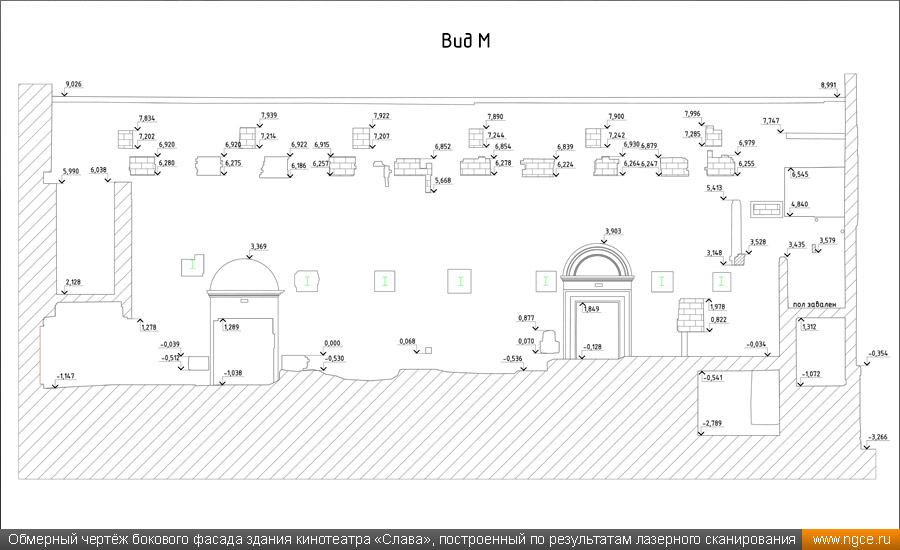

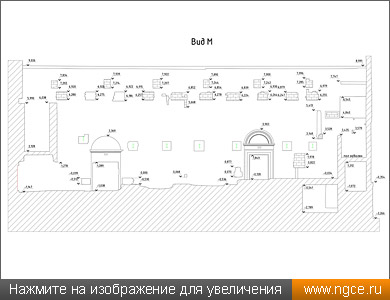

— обмерный чертёж бокового фасада здания кинотеатра «Слава», построенный по данным лазерного сканирования;
— обмерный чертёж одной из стен здания кинотеатра «Слава», построенный по данным лазерного сканирования.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
