3D обмеры усадьбы Шервудов в Москве для подготовки проекта реконструкции

Специалисты инженерного предприятия «НГКИ» выполнили 3D обмеры дома усадьбы Шервудов в Москве для целей подготовки проекта его реконструкции. Обмеры помещений в здании были осуществлены нами методом лазерного сканирования при помощи 3D системы Leica ScanStation P40.

Краткая историческая справка об усадьбе Шервудов в Москве

Дом Шервудов, получивший в народе название «дом-теремок», является одним из наиболее интересных памятников архитектуры в Донском районе старой Москвы. Этот необычный дом на Малой Калужской улице, построенный в 1911 году, известен как усадьба Шервудов. Основатель династии английский поданный Василий (Вильям) Шервуд управлял английскими текстильными предприятиями, отлично знал данный вид производства и переехал в Россию в 1800 году по приглашению императора Павла I для организации работы Александринской мануфактуры в Санкт-Петербурге. После завершения действия контракта в 1816 году он с семьёй переехал в Москву и купил участок земли с небольшим усадебным домом неподалёку от Донского монастыря.

Одним из самых известных потомков Василия Шервуда стал его внук архитектор Владимир Иосифович Шервуд, автор проекта Исторического музея на Красной площади в Москве. В конце 1860-х годов возле усадьбы Шервудов появились мастерские братьев Бромлей, которые за два-три десятилетия превратились в большой машиностроительной завод, национализированный в 1918 году и получивший название «Красный пролетарий».

К началу XX века старый деревянный дом усадьбы Шервудов сильно обветшал; на его месте в 1911 году был построен новый красивый каменный дом в псевдорусском стиле по проекту Николая Бутусова. Двухэтажное здание с мансардой напоминает русский терем и получило в народе название «Дом-теремок». В оформлении его фасада можно увидеть традиционные шатры, башенки и арочные кокошники — всё то, что и придаёт зданию сказочный внешний вид.

В 1918 году дом усадьбы Шервудов был также национализирован, передан заводу «Красный пролетарий», и в нём разместилась заводская контора. Уже в начале XXI века этот завод прекратил своё существование, а здание усадьбы превратилось в обычное административное здание, помещения в котором сдавались в аренду. Вскоре стало вполне очевидно, что дому Шервудов остро требовались реконструкция и ремонт.

Обмеры интерьеров здания методом 3D сканирования и подготовка обмерных чертежей

Архитектурное бюро, которое занималось проектом реконструкции дома Шервудов, обратилось в нашу компанию с просьбой произвести точные обмерные работы в помещениях особняка и подготовить комплект исполнительной документации: поэтажные планы, развёртки стен, разрезы, сечения.

Обмеры помещений производились только в интерьерах здания на двух этажах, мансарде и в помещениях подвала со сводами Монье. Временные перегородки были демонтированы, здание было практически пустым, что значительно облегчило работу наших специалистов.

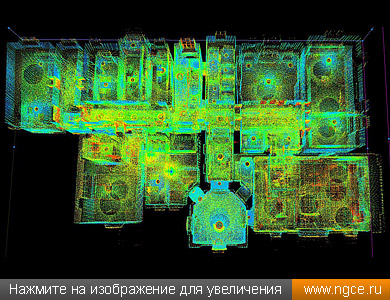

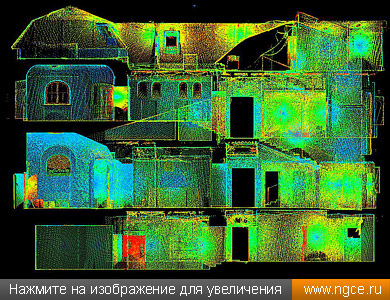

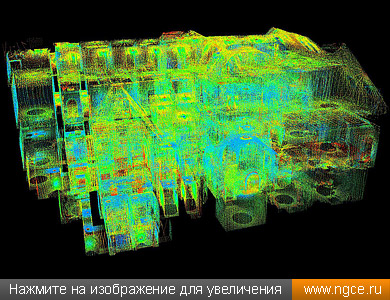

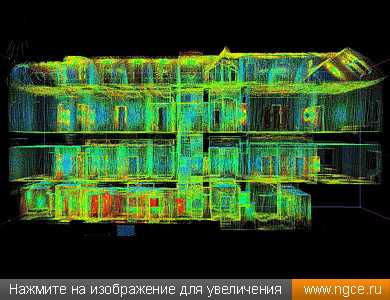

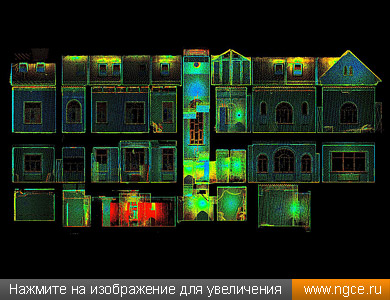

На лазерное сканирование интерьеров дома Шервудов нашими специалистами было затрачено два рабочих дня, ещё две недели потребовалось нам на обработку облаков точек лазерного сканирования и подготовку обмерных чертежей в стандартном формате AutoCAD.

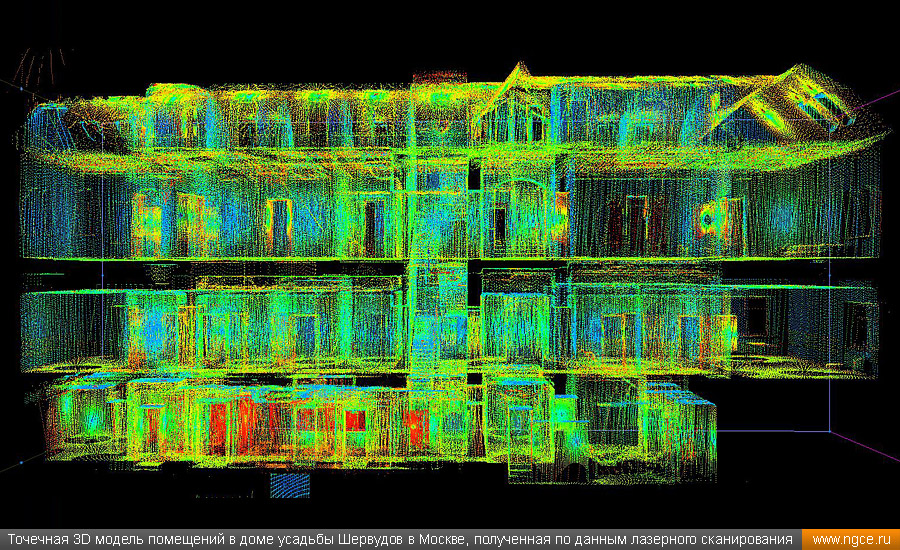

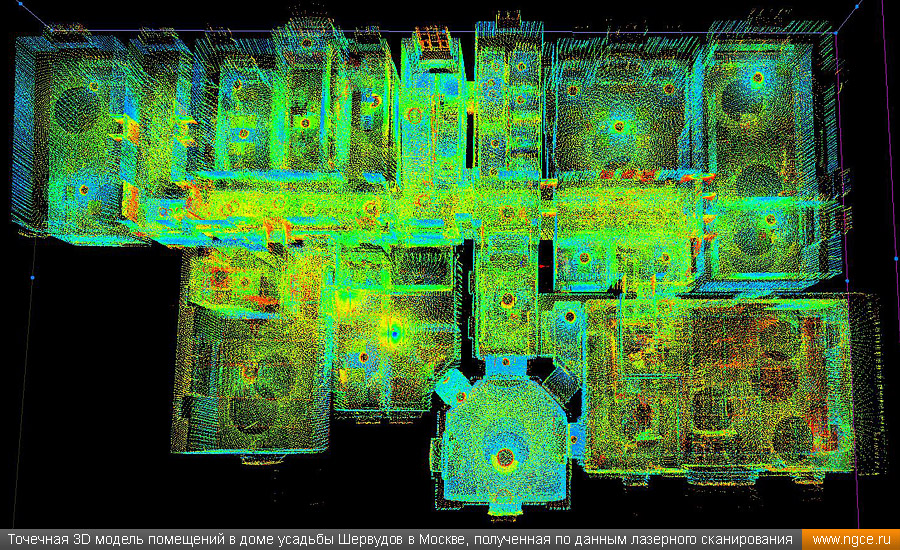

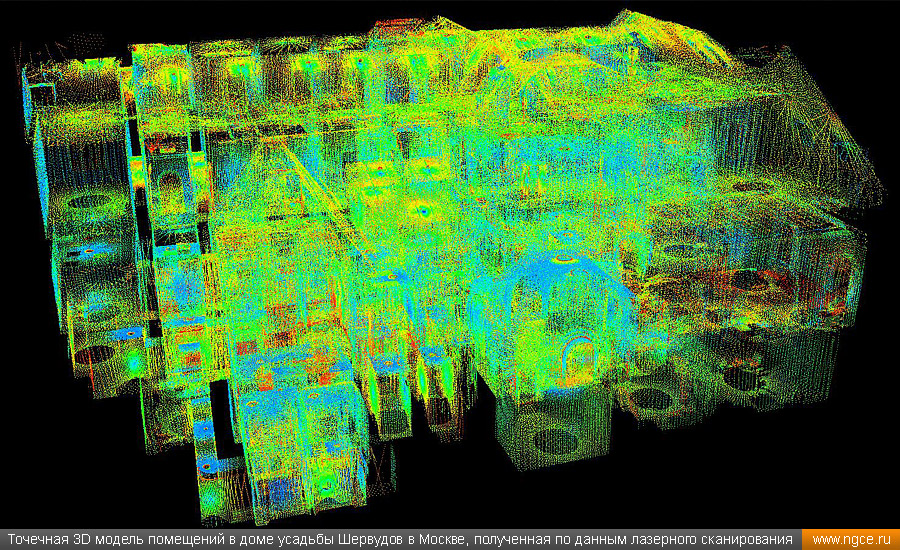

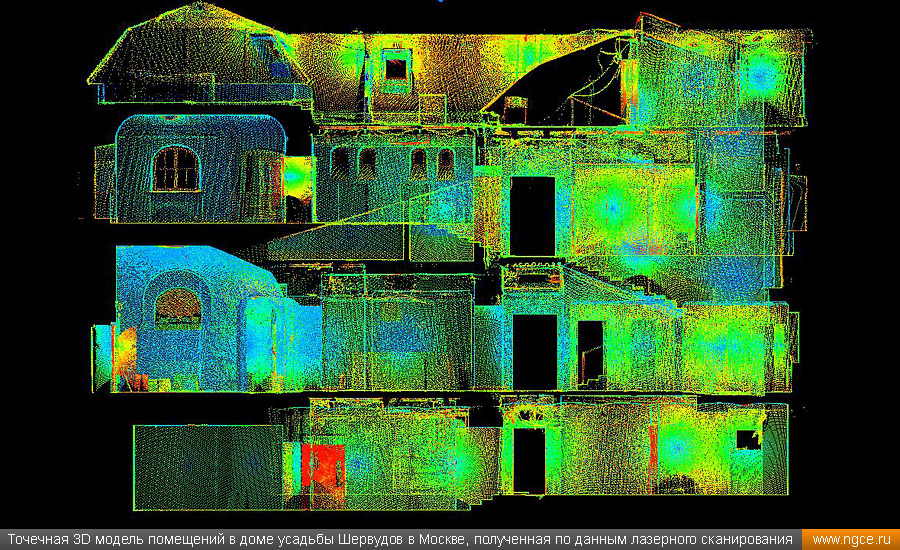

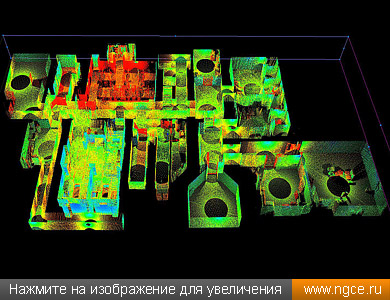

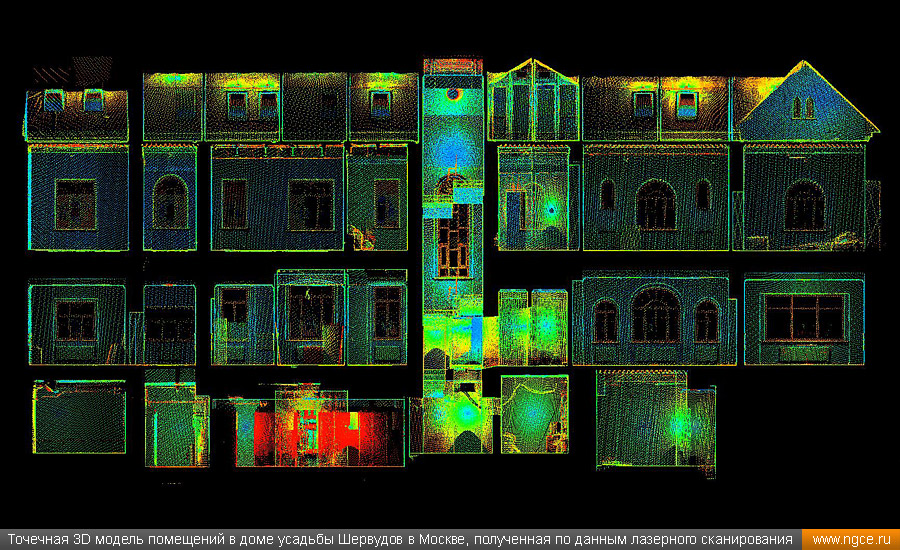

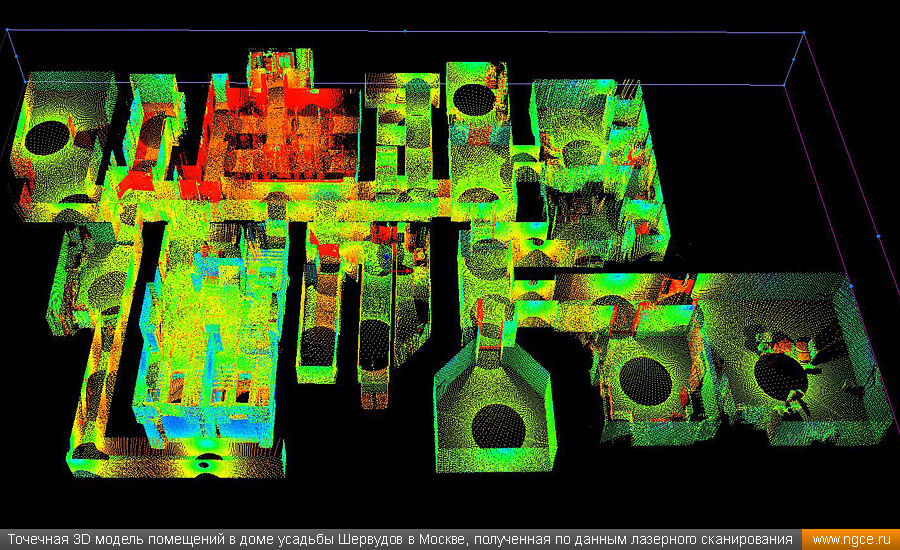

В результате всех выполненных работ Заказчику были переданы точечные 3D модели и полный комплект обмерных чертежей интерьеров здания.

Обмерные чертежи помещений здания, построенные по данным лазерного сканирования

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров помещений дома усадьбы Шервудов в Донском районе Москвы, вы сможете, скачав следующие ниже файлы обмерных чертежей в формате PDF:

— обмерный план 1 этажа дома усадьбы Шервудов, построенный по данным лазерного сканирования;
— обмерный план подвала дома усадьбы Шервудов, построенный по данным лазерного сканирования;
— разрез по линии 1-1 дома усадьбы Шервудов, построенный по данным лазерного сканирования;
— разрез по линии 2-2 дома усадьбы Шервудов, построенный по данным лазерного сканирования;
— разрез по линии 3-3 дома усадьбы Шервудов, построенный по данным лазерного сканирования.

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
