Лазерное сканирование опор ЛЭП Конаковской ГРЭС для проектирования

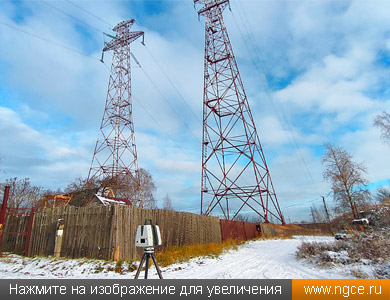

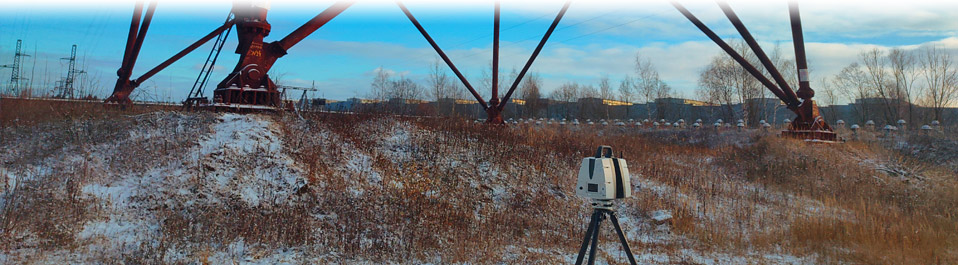

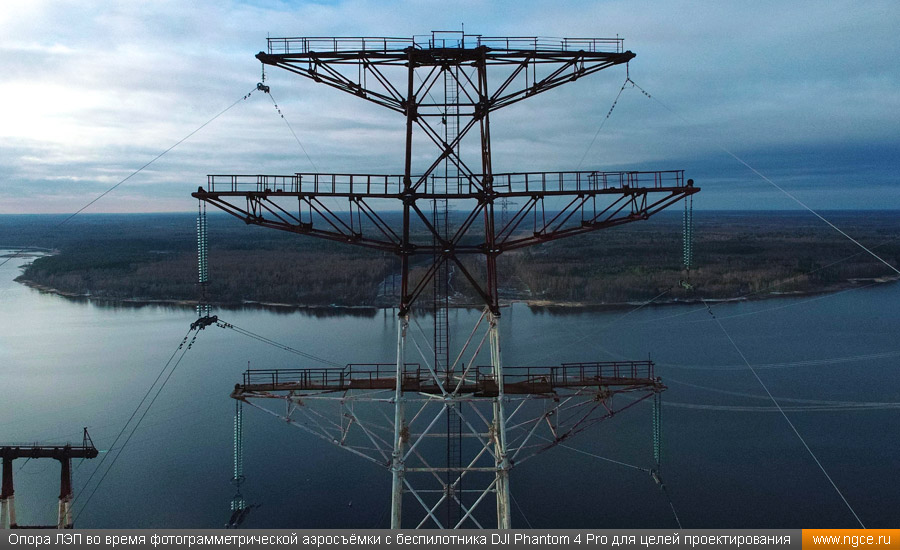

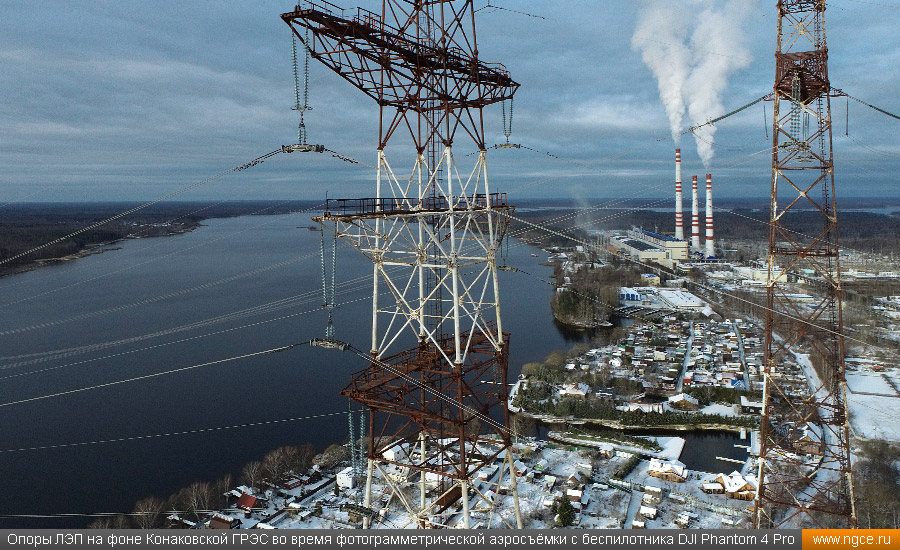

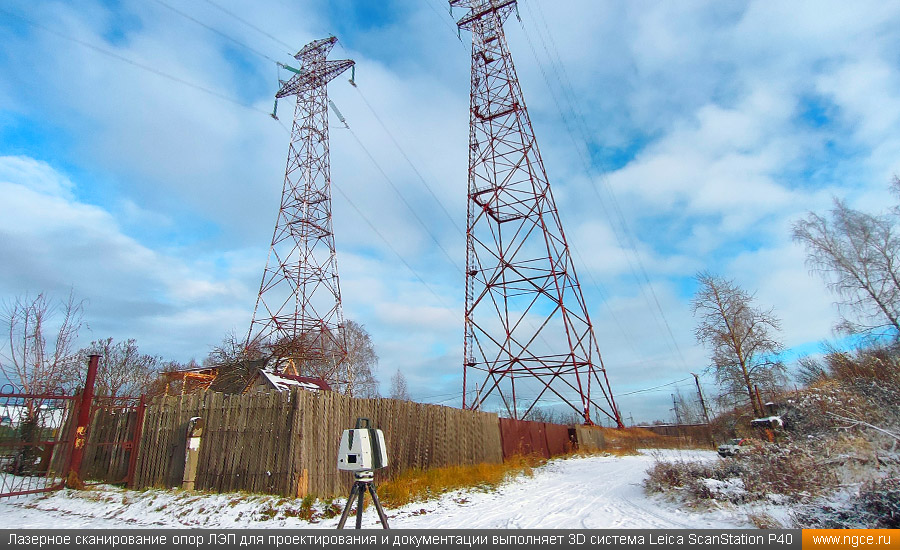

Инженерная компания «НГКИ» выполнила точные обмеры опор высоковольтной линии электропередачи (ЛЭП) вблизи Конаковской ГРЭС в Тверской области для целей проектирования ремонта и обновления документации. Обмерные работы были осуществлены нашими специалистами по технологии лазерного сканирования при помощи 3D системы Leica ScanStation P40, а также методом воздушной фотограмметрической аэрофотосъёмки с БПЛА DJI Phantom 4 Pro.

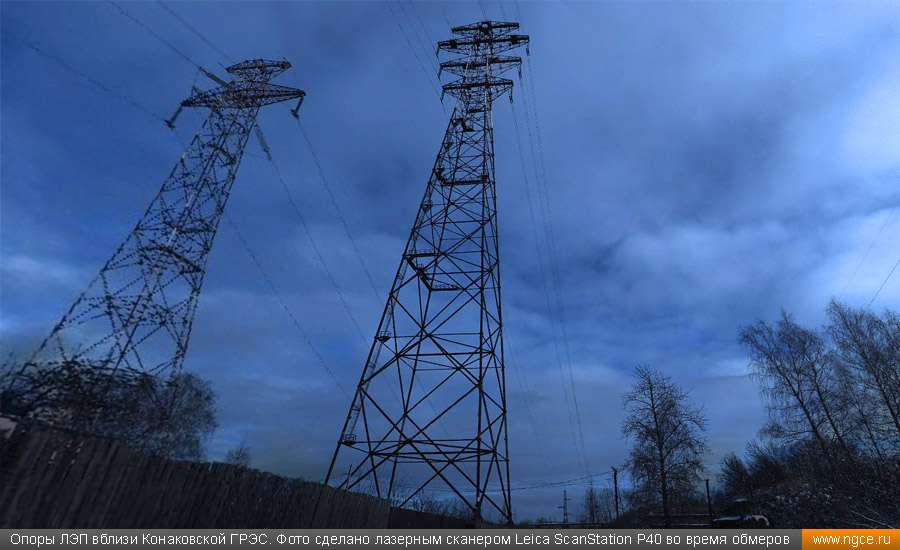

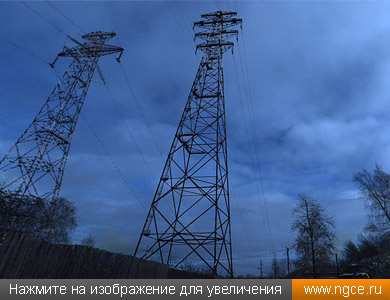

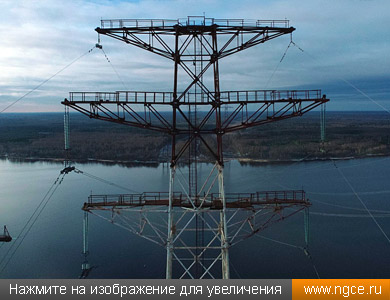

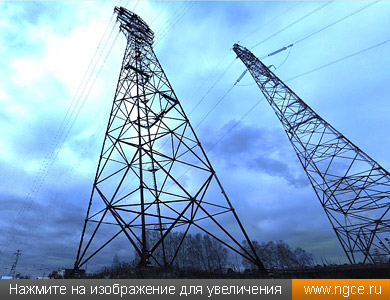

Опоры высоковольтной ЛЭП представляли собой металлические конструкции высотой более 150 метров.

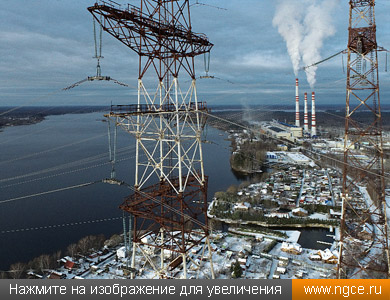

Одна из опор расположена на другом берегу Иваньковского водохранилища, и добраться до неё было очень тяжело, так как вследствие прошедших дождей дорога превратилась в болото. В итоге для проведения трёхмерного лазерного сканирования и фотограмметрической аэросъёмки с БПЛА второй опоры пришлось ехать в другой день.

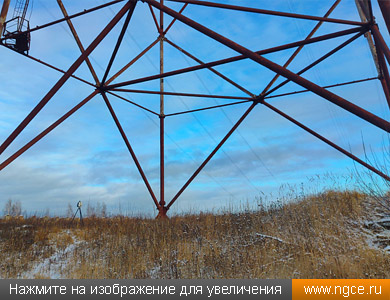

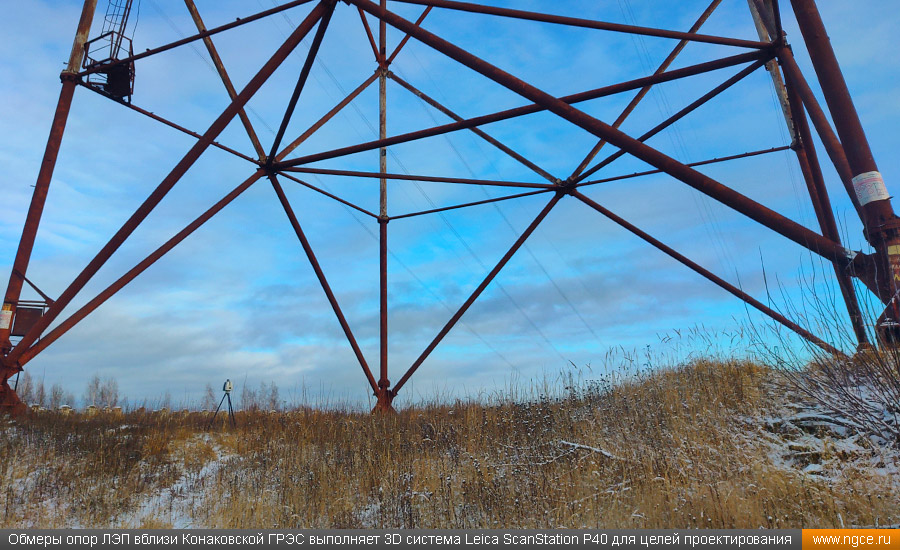

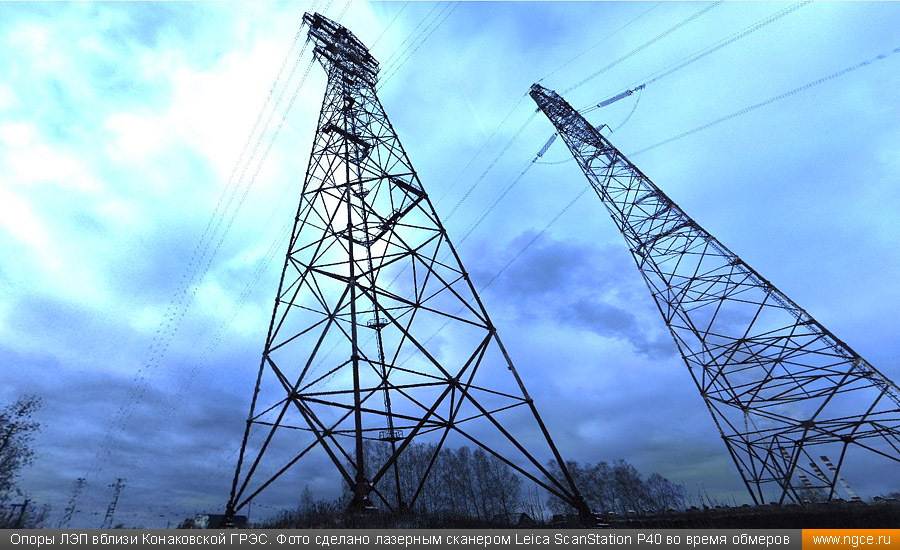

На каждой из опор ЛЭП было выполнено по десять сканов, также в каждом случае был произведён ещё и уплотняющий скан в высоком разрешении для получения лучшего результата в верхних частях опор. Отдельно также стоит отметить высоту опор в 150 метров и тот факт, что лазерный сканер Leica ScanStation P40 уверенно справился с этой задачей. Тем не менее наличие густого тумана несколько ухудшило результат обмерных работ на одной из опор.

На камеральной стадии работ нашими специалистами были произведены сшивка сканов, очистка полученных облаков точек лазерного сканирования от лишних объектов и их прореживание для целей оптимизации.

Сшитые и прореженные обмерные точечные 3D модели опор высоковольтной линии электропередачи (ЛЭП) вблизи Конаковской ГРЭС были переданы Заказчику для дальнейшего проектирования ремонта и обновления документации.

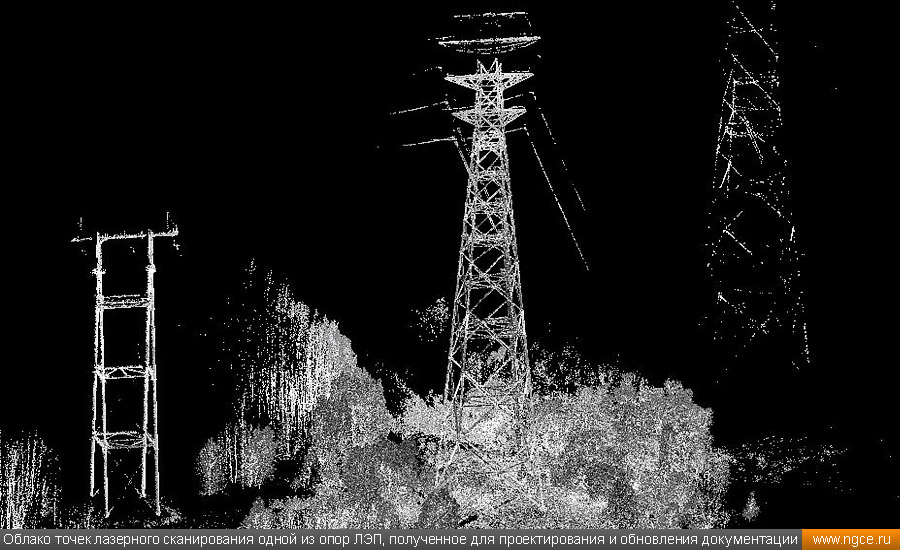

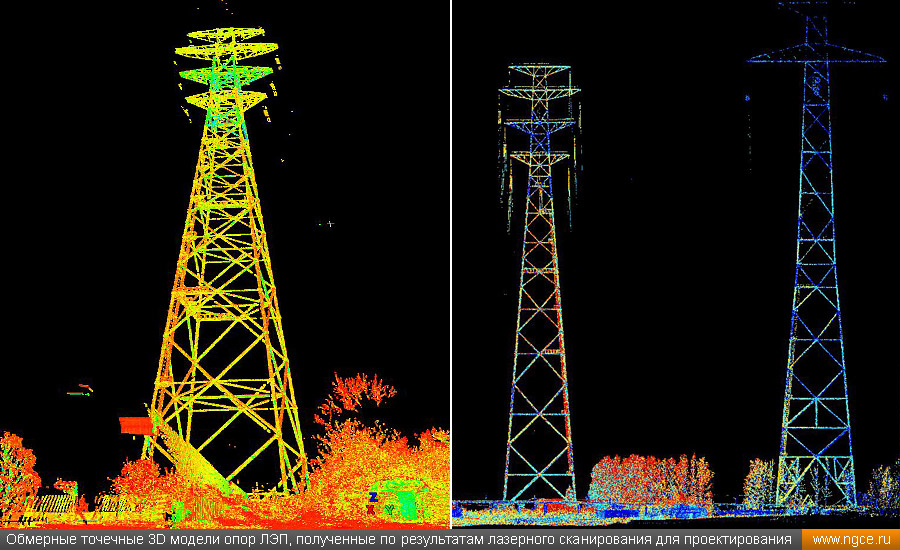

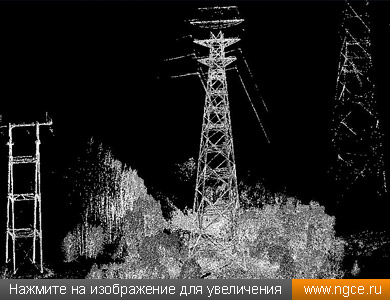

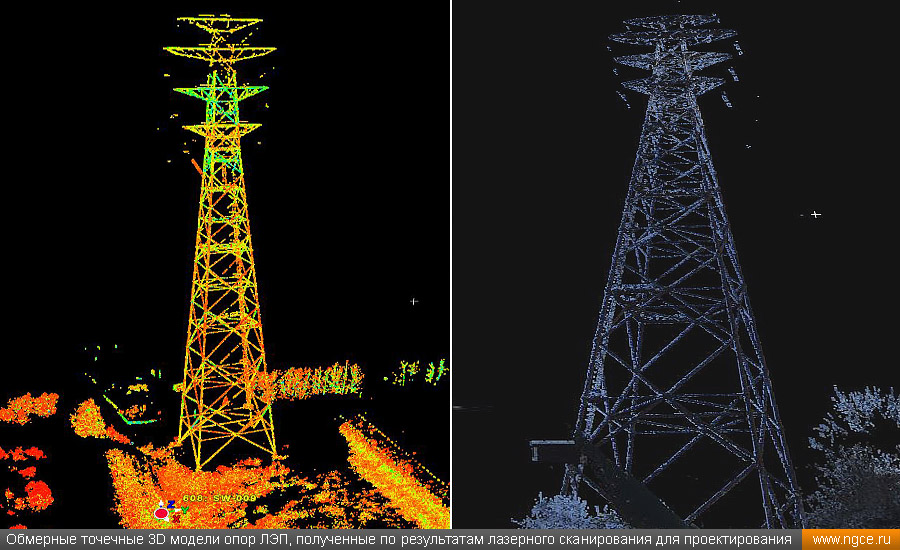

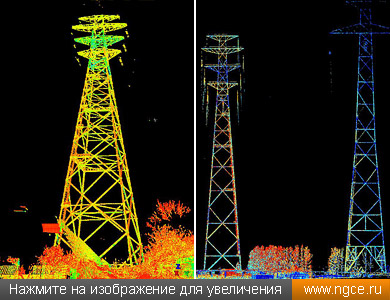

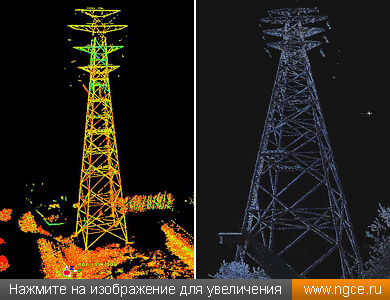

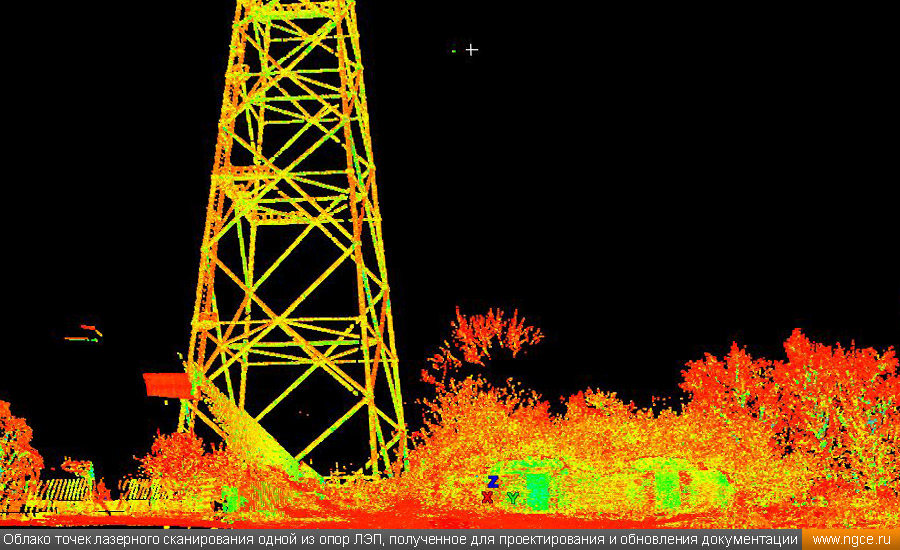

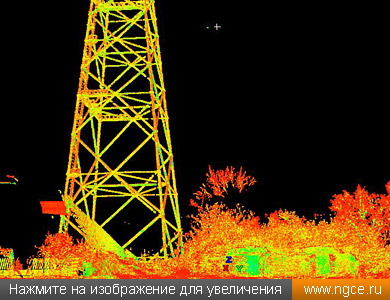

Обмерные 3D модели опор ЛЭП, полученные по результатам лазерного сканирования

Ниже вы можете посмотреть примеры обмерных точечных 3D моделей опор ЛЭП, полученных по данным лазерного сканирования для целей проектирования ремонта и обновления документации.

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
