3D обмеры фасадов здания на Садовой-Кудринской улице в Москве методом лазерного сканирования и подготовка обмерных чертежей

3D обмеры фасадов здания в центре Москвы и подготовка обмерных чертежей

10.11.2022 г.

Специалисты инженерной компании «НГКИ» выполнили проект по обмерам фасадов здания на Садовой-Кудринской улице в центре Москвы для целей подготовки проекта его реставрации. Заказчиком этих работ выступило московское проектное бюро, которое обратилось к нам с просьбой осуществить обмерные работы фасадов здания и подготовить точную и актуальную исполнительную документацию: обмерные чертежи и точечные 3D модели с реальной цветовой текстурой.

Краткая историческая справка о здании на Садовой-Кудринской улице, д. 23

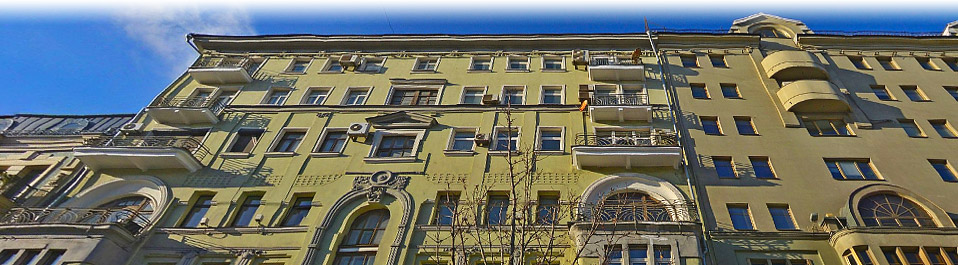

Доходный дом М.Н. Чижиковой на Садовой-Кудринской улице, 23 был построен в начале первого десятилетия XX века в стиле модерн и стал одним из наиболее приметных зданий в районе Пресни и Тверской. Фасад здания был разделён на три части. В центре был устроен витраж в виде высокой арки на три этажа, по бокам эркеры с арочными коваными балконами.

Уже в 1940-е годы XX века дом был надстроен и несколько утратил свой первоначальный блеск. Позже в это здание переехала детско-юношеская библиотека им. Светлова, которая остаётся там и поныне. За последние десятилетия фасад заметно обветшал и нуждался в восстановлении и ремонте.

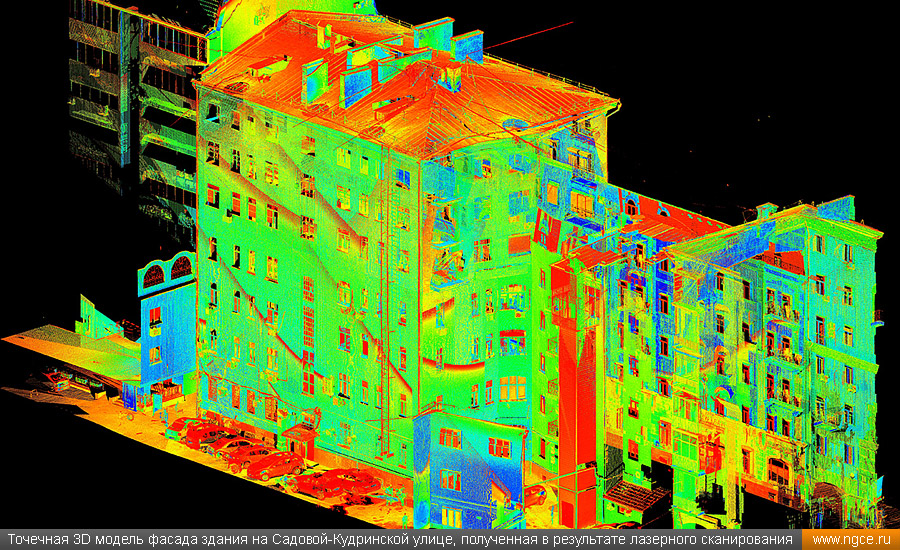

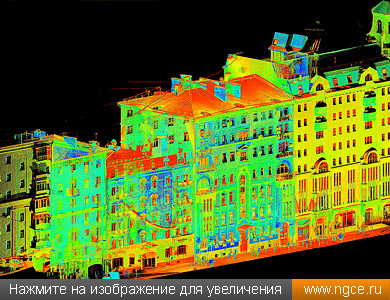

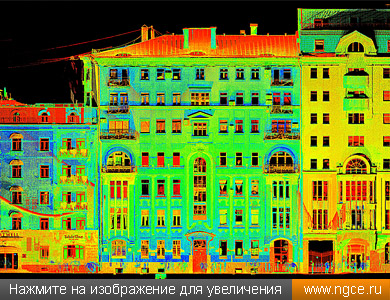

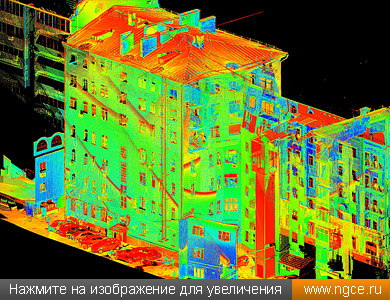

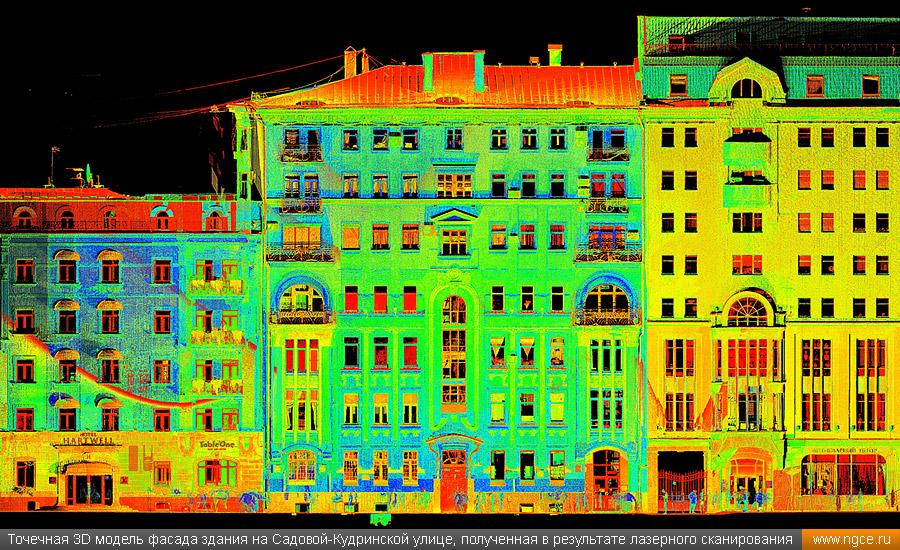

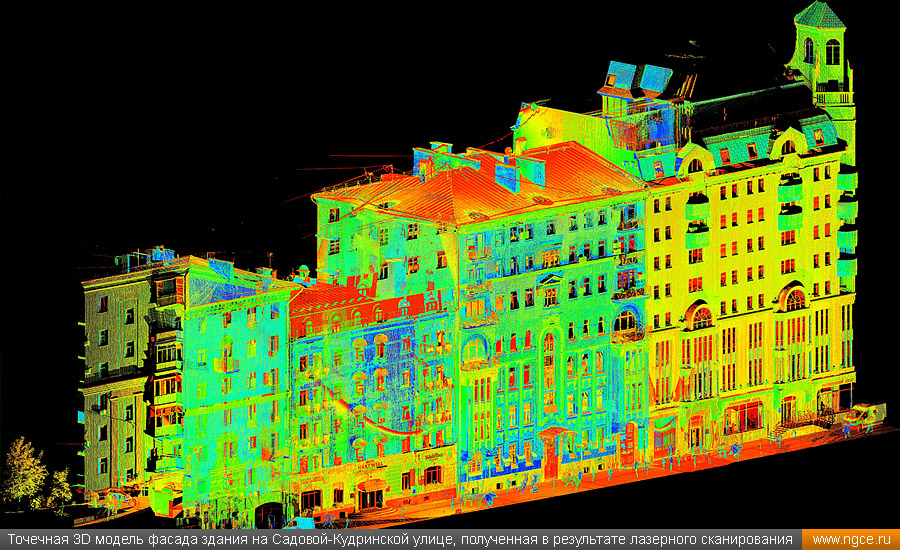

Точечная 3D модель фасада здания на Садовой-Кудринской улице, полученная в результате лазерного сканирования Точечная 3D модель фасада здания на Садовой-Кудринской улице, полученная в результате лазерного сканирования

3D лазерное сканирование фасадов и кровли здания, подготовка обмерных чертежей

Для целей подготовки проекта реставрации или реконструкции любого здания необходимо получить на него точную и актуальную исполнительную документацию. К нам обратилось московское проектное бюро с просьбой выполнить 3D лазерное сканирование, а затем подготовить точечные 3D модели с реальной цветовой текстурой и актуальные обмерные чертежи в формате DWG (AutoCAD).

Для проведения лазерного сканирования здания наши специалисты использовали 3D систему Leica ScanStation P40 с внешней установленной цифровой фотокамерой Canon для получения качественных цифровых фото, необходимых для текстурирования полученных сканов. На лазерное сканирование лицевого и дворового фасадов, а также кровли здания ушло полдня. Ещё десять дней были затрачены на обработку полученных облаков точек и создание комплекта обмерных чертежей фасадов в формате DWG (AutoCAD).

Цветные облака точек лазерного сканирования были обработаны, очищены от посторонних шумов, сшиты и переданы Заказчику в уже привычном и знакомом многим формате E57.

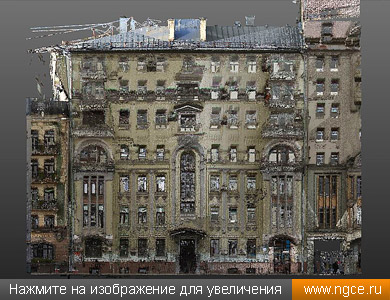

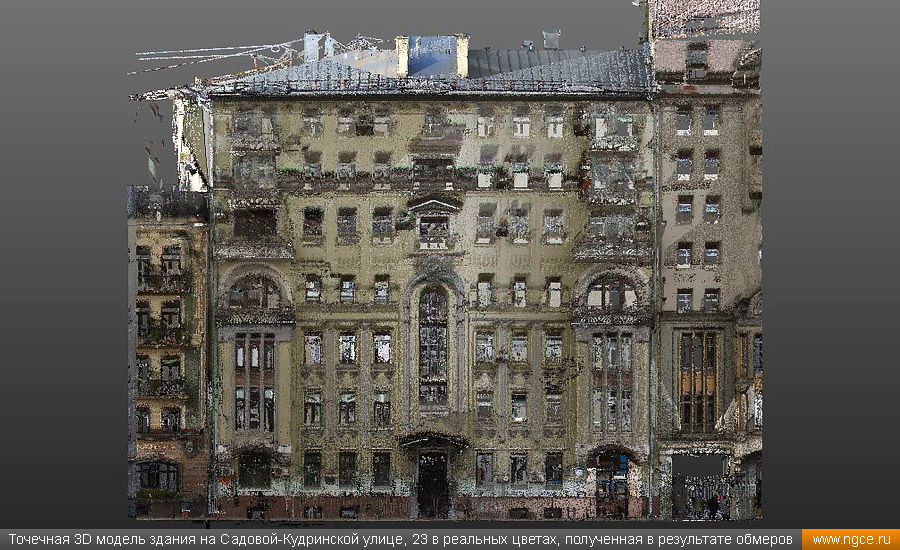

Точечная 3D модель фасада здания на Садовой-Кудринской улице, полученная в результате лазерного сканирования Точечная 3D модель здания на Садовой-Кудринской улице, 23 в реальных цветах, полученная в результате обмерных работ методом лазерного сканирования

Примеры обмерных чертежей фасадов здания

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров фасадов и кровли здания на Садовой-Кудринской улице в центре Москвы, вы сможете, скачав следующие ниже файлы обмерных чертежей в формате PDF:

— обмерный чертёж фасада 1 здания на Садовой-Кудринской улице, созданный по данным лазерного сканирования;
— обмерный чертёж фасада 2 здания на Садовой-Кудринской улице, созданный по данным лазерного сканирования;
— обмерный чертёж фасада 3 здания на Садовой-Кудринской улице, созданный по данным лазерного сканирования.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
