Градуировка танков судна-бункеровщика в Астрахани методом лазерного сканирования и составление калибровочных таблиц

Градуировка танков судна-бункеровщика и составление калибровочных таблиц

08.09.2022 г.

Специалистами инженерной компании «НГКИ» произведена градуировка двух танков самоходного наливного судна-бункеровщика геометрическим методом в городе Астрахань. Обмеры танков судна были выполнены по технологии лазерного сканирования при помощи сканирующей системы Leica ScanStation P20.

Бункеровщики предназначены для перевозки, приёма, хранения и выдачи на суда различных видов жидкостей. По сути, грузовые наливные суда-бункеровщики выполняют практически такую же роль, которую выполняют заправочные станции для автомобилей. Они заправляют другие суда дизельным топливом, машинным маслом, водой и рядом иных видов жидкостей.

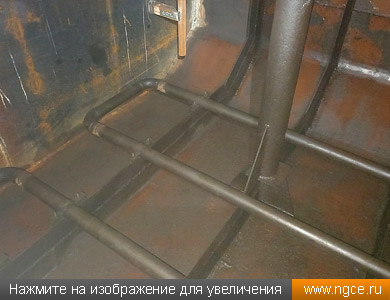

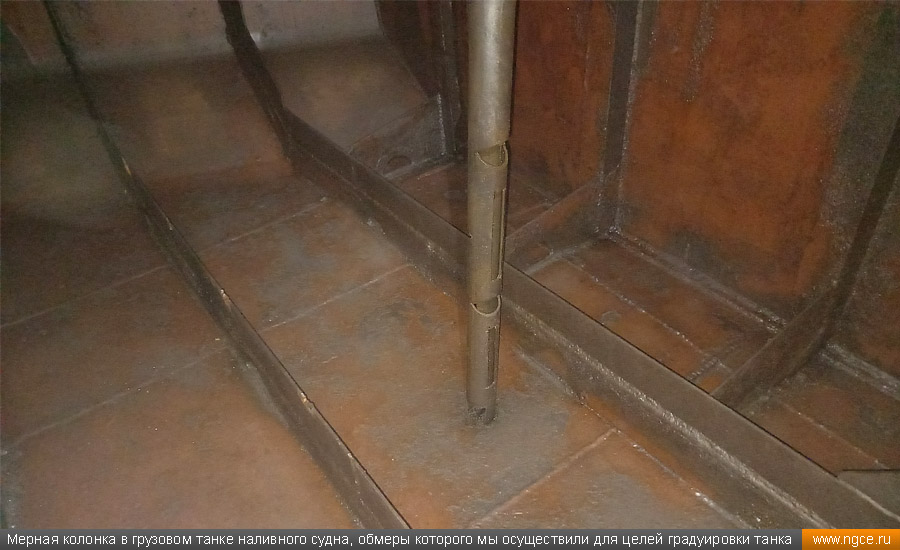

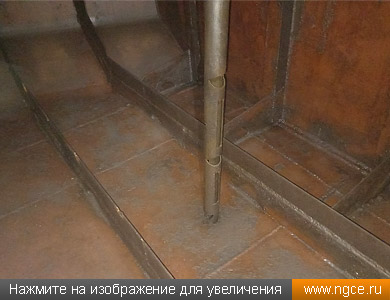

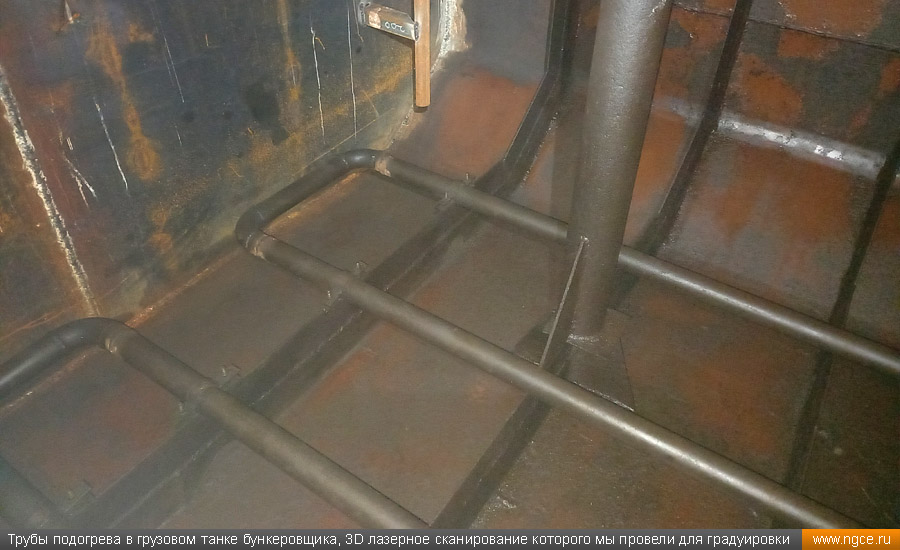

Внутри наливного танка одного из судов во Владивостоке во время 3D лазерного сканирования для целей градуировки Внутри наливного танка одного из судов во Владивостоке во время 3D лазерного сканирования для целей градуировки

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования, так как выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (от +30°C до -15°C) и в любое время суток. Для выполнения обмерных работ на судне и градуировки резервуаров геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

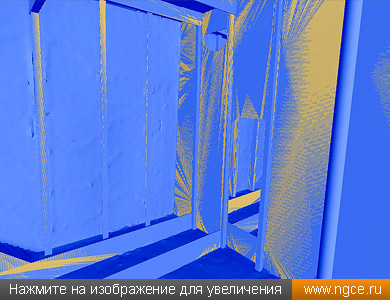

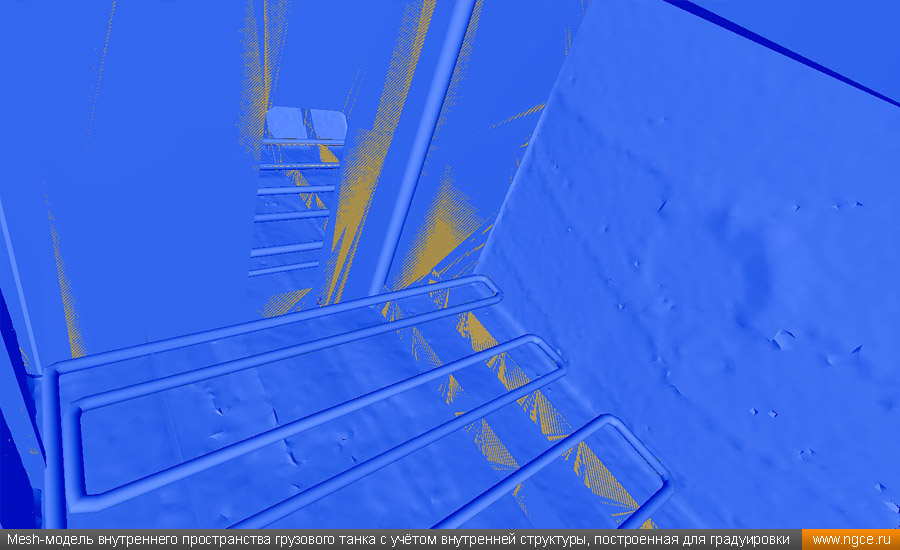

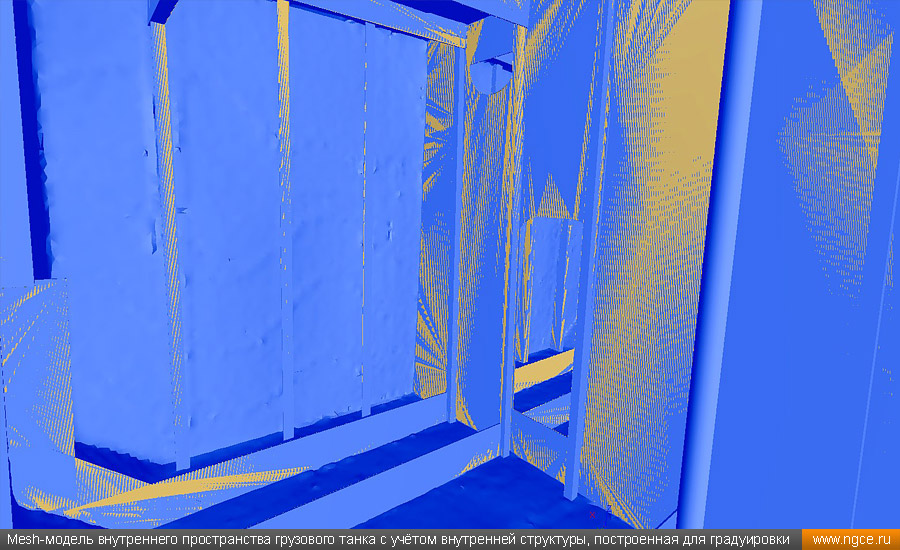

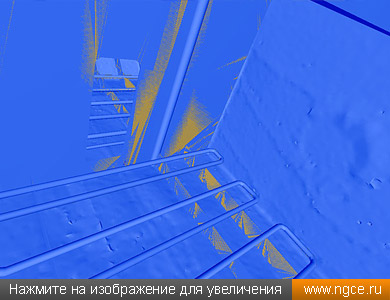

Mesh-модель внутреннего пространства грузового танка с учётом внутренней структуры, построенная для градуировки по данным 3D лазерного сканирования Mesh-модель внутреннего пространства грузового танка с учётом внутренней структуры, построенная для градуировки по данным 3D лазерного сканирования

Составление калибровочных таблиц танков наливного судна

На этапе обработки полученных полевых данных обмерных работ нами были построены детальные mesh 3D модели, которые позволяют вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также в целом их сложную форму, что даёт возможность рассчитать объёмы с высокой точностью. По этим 3D обмерным моделям нами и были на финальном стадии камеральных работ построены калибровочные таблицы танков наливного судна-бункеровщика и подготовлен отчёт для Заказчика работ.

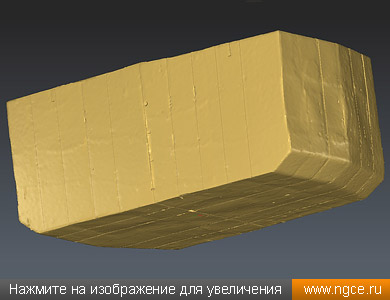

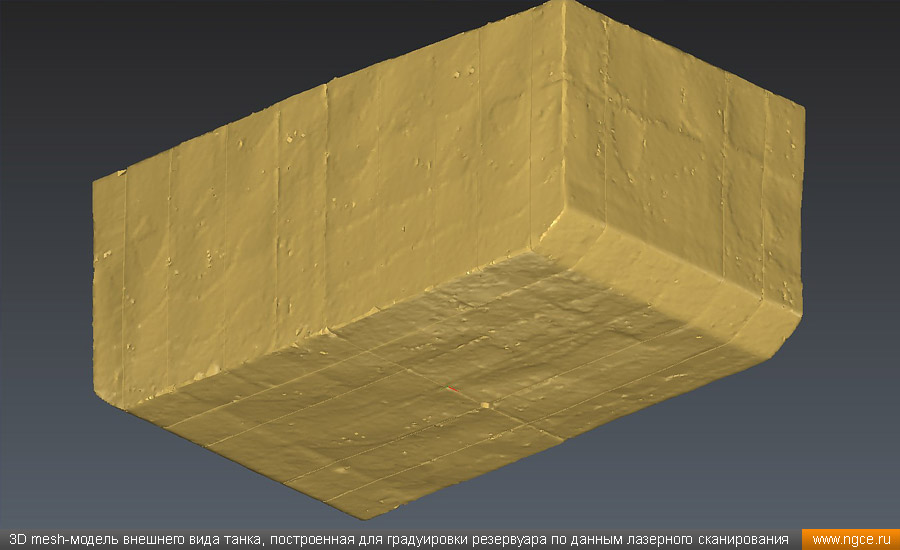

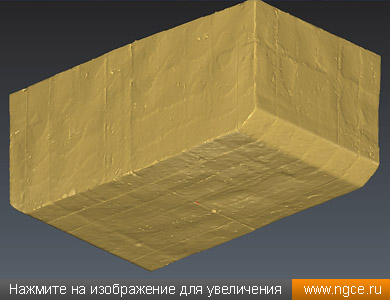

3D mesh-модель внешнего вида танка, построенная для градуировки резервуара по данным лазерного сканирования 3D mesh-модель внешнего вида танка, построенная для градуировки резервуара по данным лазерного сканирования

Полученные точные калибровочные таблицы резервуаров судна

После детального моделирования грузовых танков были рассчитаны точные калибровочные таблицы на каждый танк наливного судна-бункеровщика.

Специфика данного проекта заключалась в том, что каждый танк бункеровщика имеет по две замерные горловины: в носовой части танка и в кормовой. Также сами бункеровщики обычно небольшие суда, и во время выдачи топлива или получения топлива сильно меняется дифферент судна. Наши специалисты совместно с персоналом судна разработали специальные градуировочные таблицы конкретно под этот случай.

Ниже можно посмотреть пример фрагмента калибровочной таблицы танка наливного судна, рассчитанной нашими специалистами по данным лазерного сканирования и 3D моделирования судовых резервуаров в Астрахани:

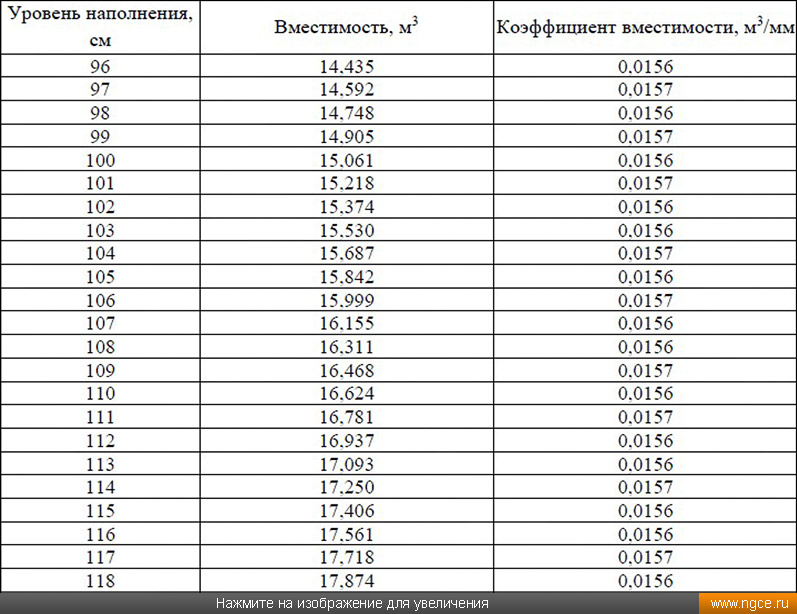

Фрагмент градуировочной таблицы одного из танков судна, рассчитанной по данным результатов лазерного сканирования и 3D моделирования резервуаров для целей их калибровки

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Градуировка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
