Обмеры фасадов исторического здания методом 3D лазерного сканирования

Инженерная компания «НГКИ» выполнила обмеры фасадов исторического жилого здания в центре Москвы напротив Елисеевского магазина по адресу: улица Тверская, дом 17. Обмерные работы были нами произведены по технологии лазерного сканирования для целей построения точной обмерной 3D модели фасадов здания и подготовки проекта ремонта, реставрации, устранения дефектов.

Лазерное сканирование было проведено системой Leica ScanStation P40, всего же было необходимо произвести более 50 сканов, чтобы осуществить обмеры всего здания.

Объект обмеров представляет собой красивое здание на Тверской улице напротив Елисеевского магазина, которое украшено готическими башенками и ротондой. Само же здание было возведено по проекту известного архитектора Аркадия Мордвинова в 1940 году. Изначально в этом доме поселились известные люди, представители творческой интеллигенции — писатели, драматурги, скульпторы, музыканты. В то время ротонда дома завершалась скульптурой девушки с серпом и молотом в поднятой руке, за что в народе здание окрестили «домом под юбкой». В 1958 году скульптуру девушки убрали, а народное название осталось.

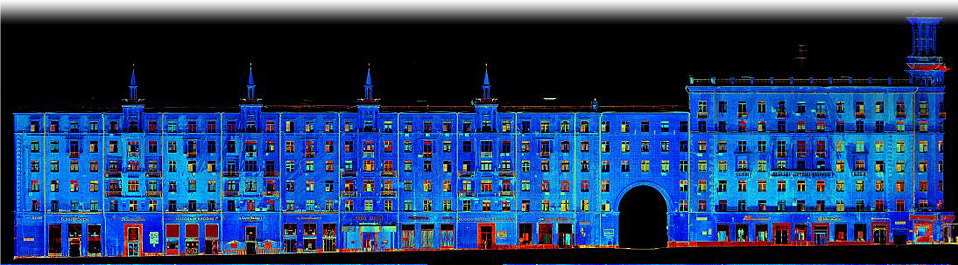

Съёмка фасадов здания на Тверской улице в Москве и построение 3D модели

Съёмка фасадов этого исторического здания выполнялась с целью фиксации состояния фасадов, определения размеров повреждений, определения площади фасадов, площади остекления, объёмов лепнины и, самое главное, для подготовки в дальнейшем проекта ремонта и реставрации фасадов здания.

В итоге нашими специалистами было выполнено более 50 сканов очень высокой плотности. Благодаря способности 3D лазерного сканера ScanStation P40 производить лазерное сканирование на большом расстоянии от объекта, нам удалось отснять элементы конструкции фасадов в районе кровли. К сожалению, не удалось попасть на саму крышу здания и на кровли соседних строений для съёмки кровли этого дома. Однако, даже и полученного в итоге результата оказалось более чем достаточно для работы специалистов, проектирующих ремонт и реконструкцию фасадов данного исторического здания.

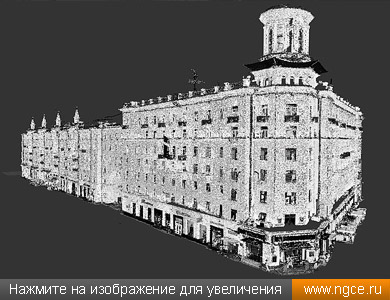

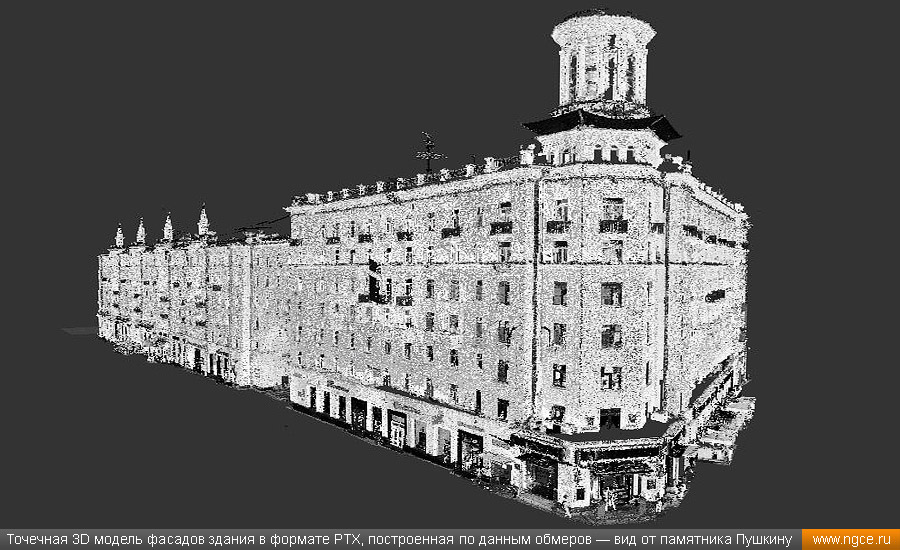

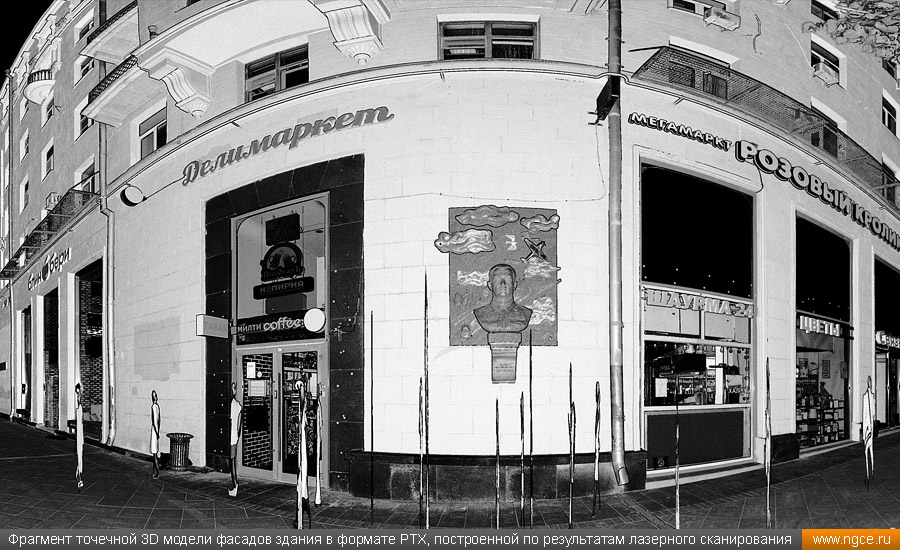

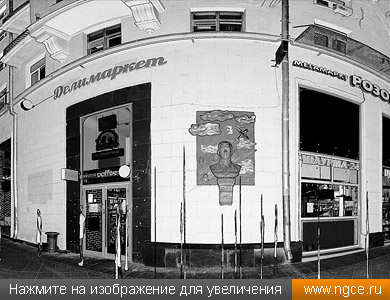

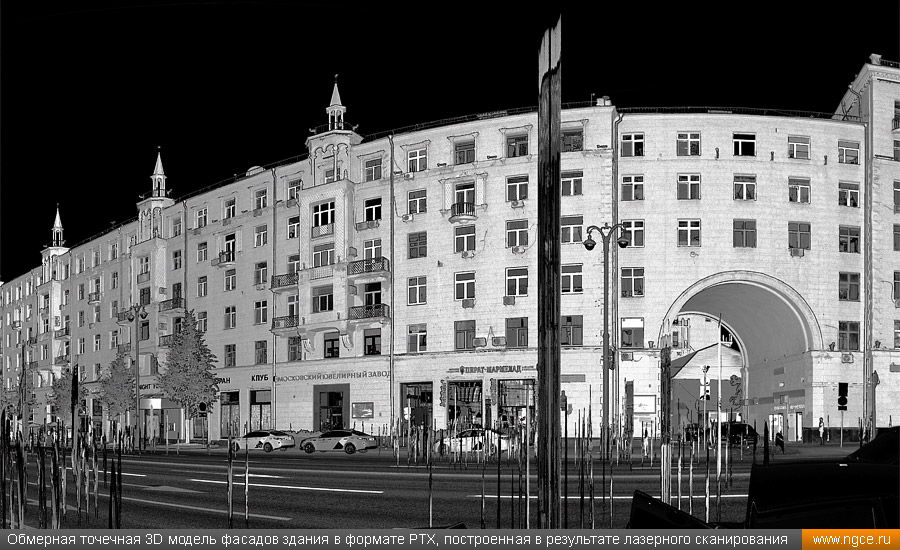

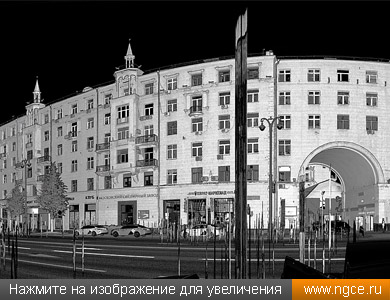

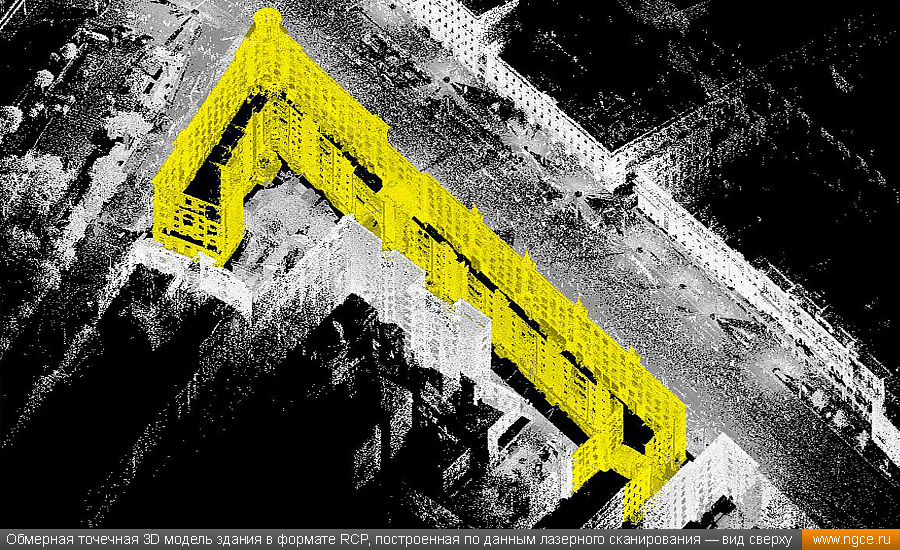

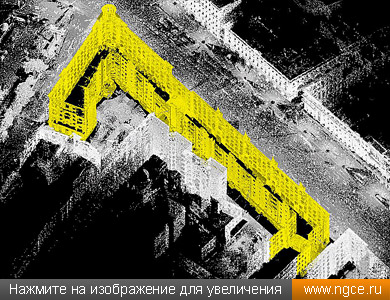

По результатам обмерных работ была построена и передана Заказчику точная исполнительная точечная 3D модель фасадов здания в форматах RCP и PTX.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:
