Определение объёмов куч инертных материалов в Тольятти для аудита

Инженерное предприятие «НГКИ» выполнило определение объёмов куч инертных материалов на открытом складе методом фотограмметрической аэрофотосъёмки с БПЛА в городе Тольятти (Самарская область) для целей аудита. Участок обмерных работ представлял собой площадку с отходами стройматериалов. Целью было определить объёмы работ по вывозу излишка грунта при разравнивании площадки до проектной отметки.

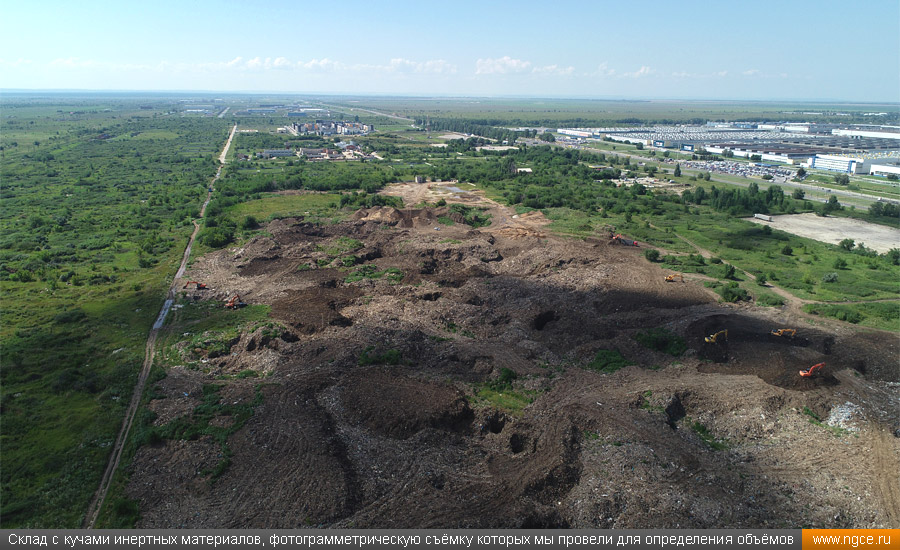

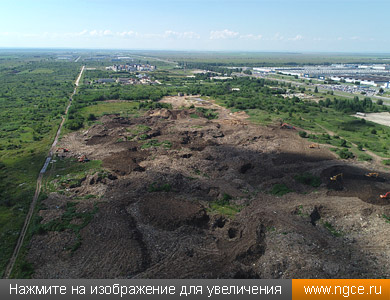

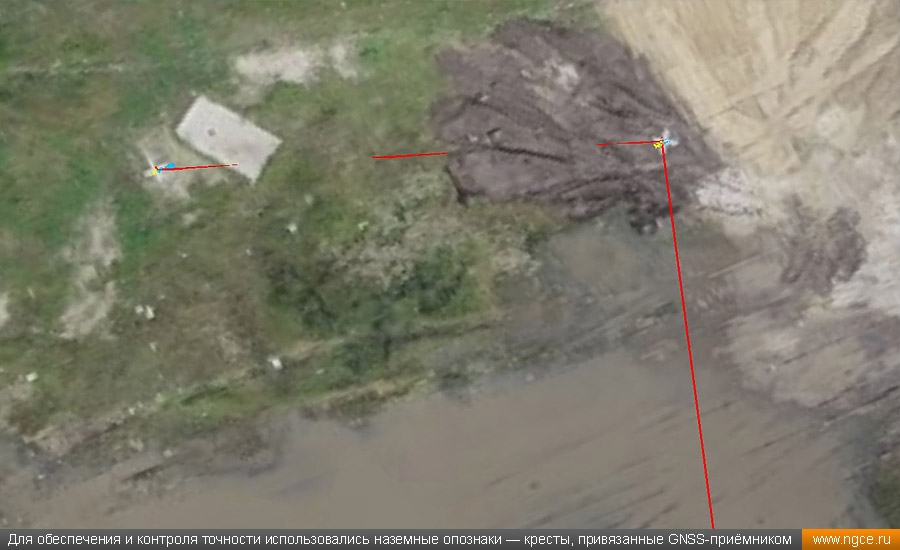

Объект съёмки представляет собой площадку примерно в 25 гектаров, она используется для складирования инертных материалов. Перепад высот в пределах площадки не превышает 8–10 метров. Для создания геодезической привязки на местности были осуществлены полевые работы при помощи GNSS-приёмника и закоординированы 16 пунктов. Для обеспечения и контроля точности использовались наземные опознаки — кресты. Благодаря этому можно не только произвести оценку точности, но и наложить на полученную 3D модель точные координаты границ участка.

Аэрофотосъёмка с квадрокоптера и определение объёма материалов

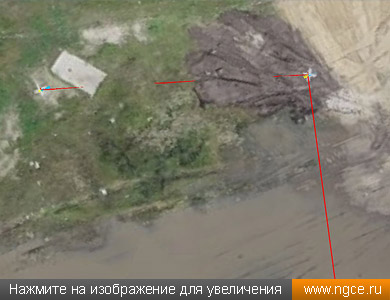

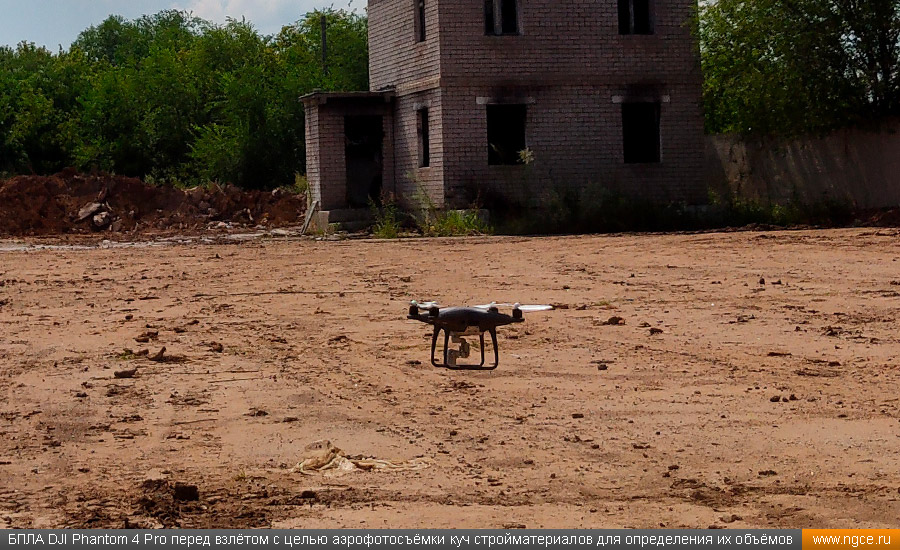

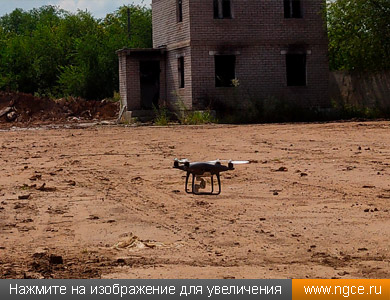

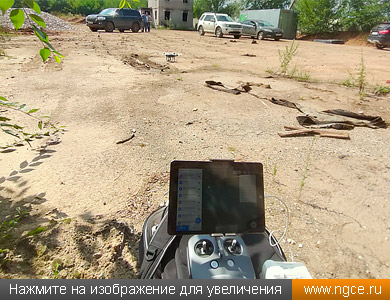

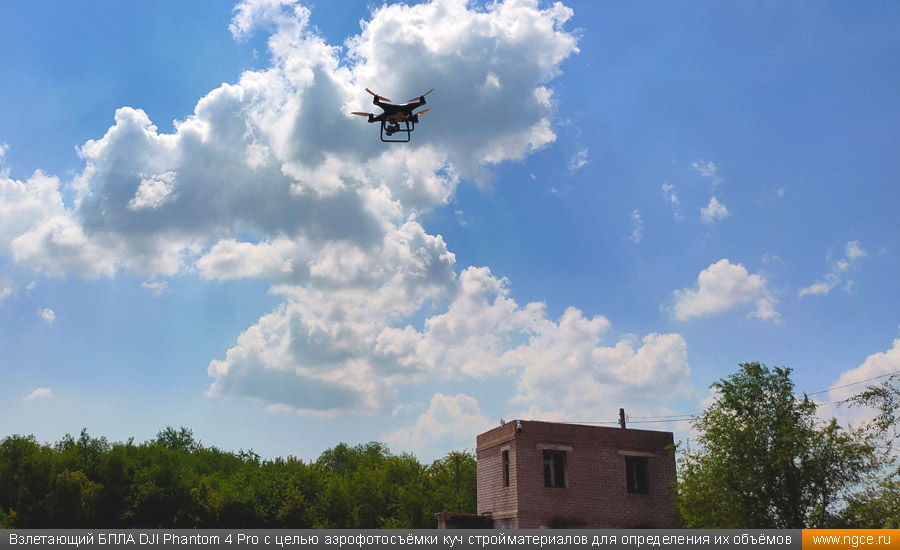

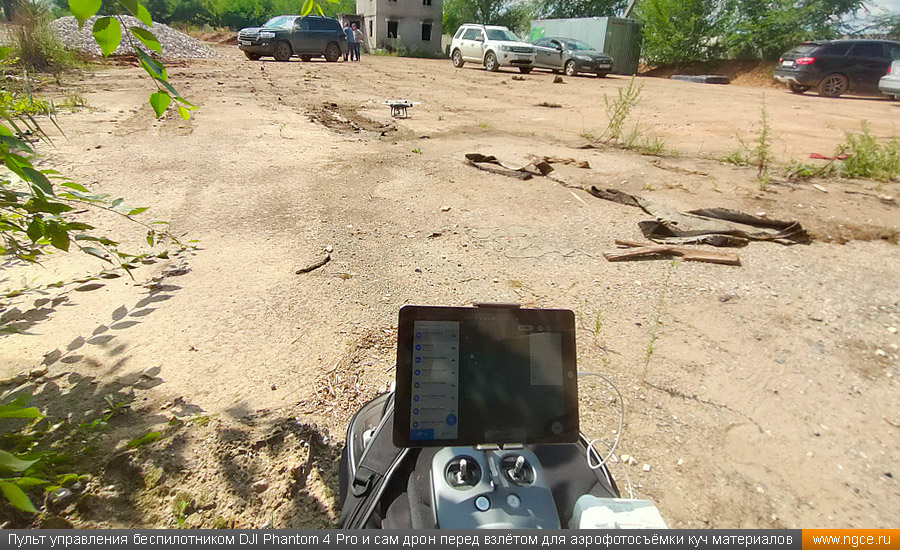

Аэрофотосъёмка была выполнена на следующий день квадрокоптером DJI Phantom 4 Pro. Полученное облако точек уравнивается с учётом опорных точек, за счёт чего достигается высокая точность, так как опорные точки уже были получены GNSS-приёмником. На камеральном этапе работ было проведено построение обмерных 3D моделей куч материалов, а затем проведён подсчёт их объёмов.

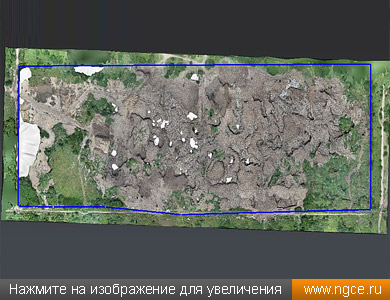

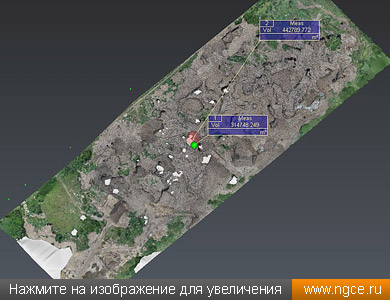

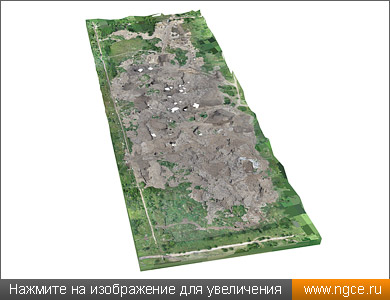

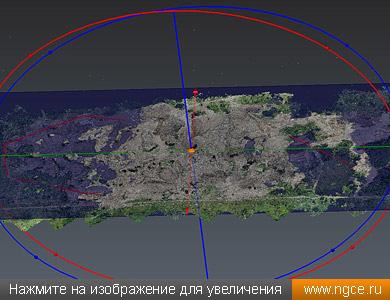

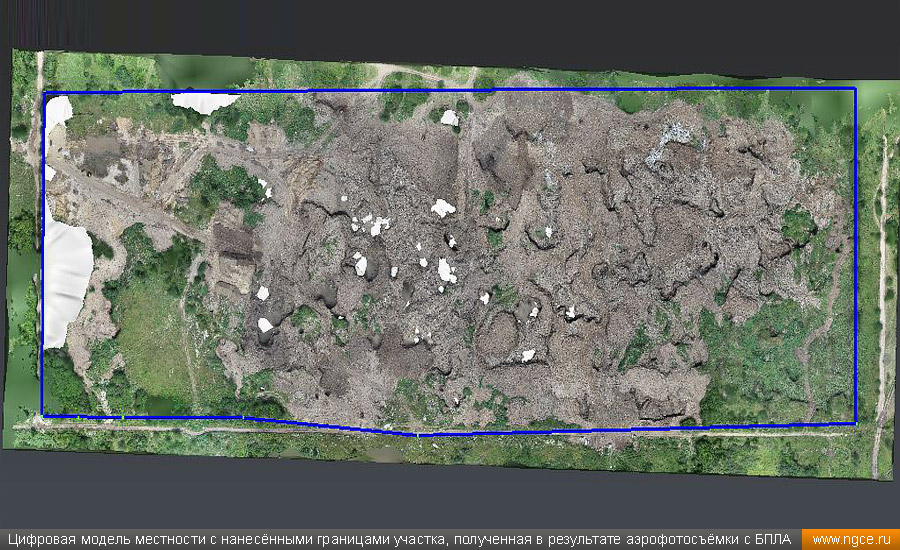

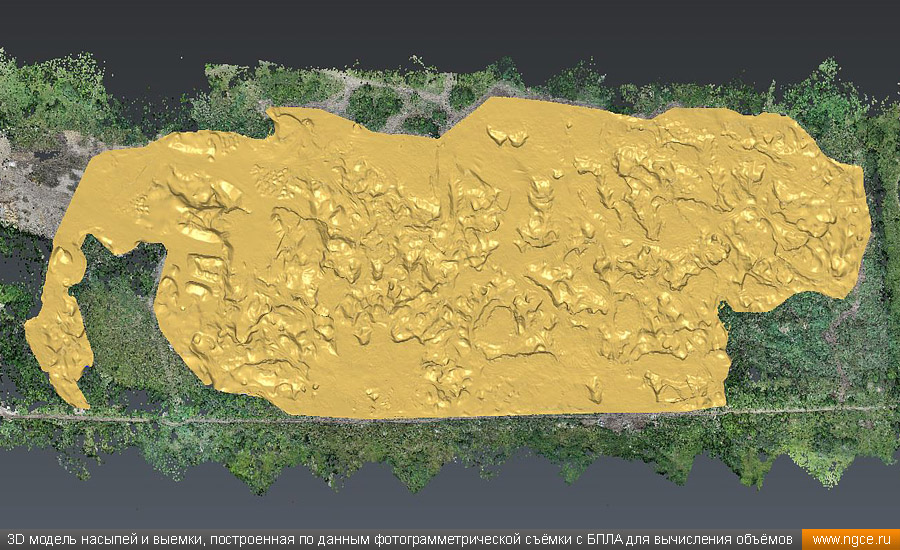

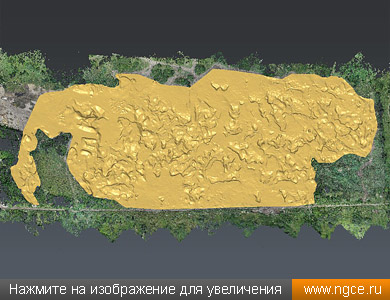

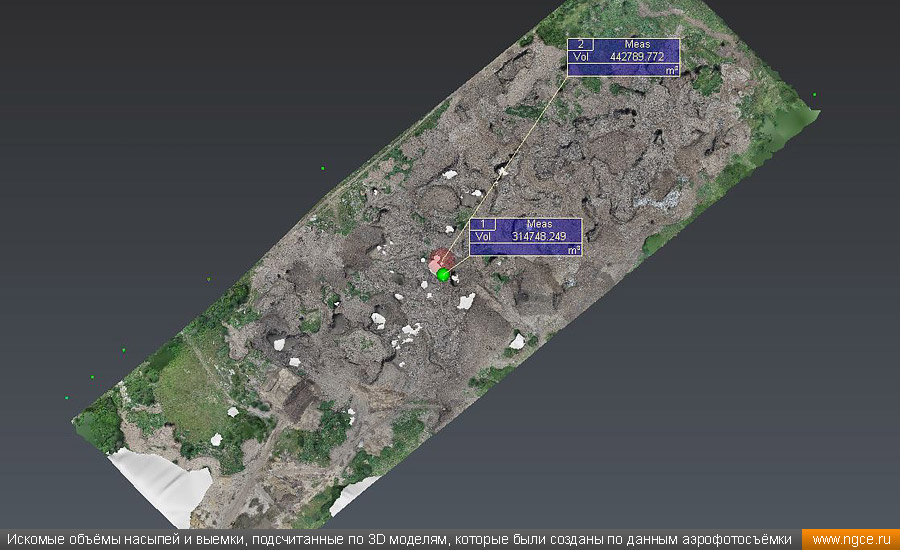

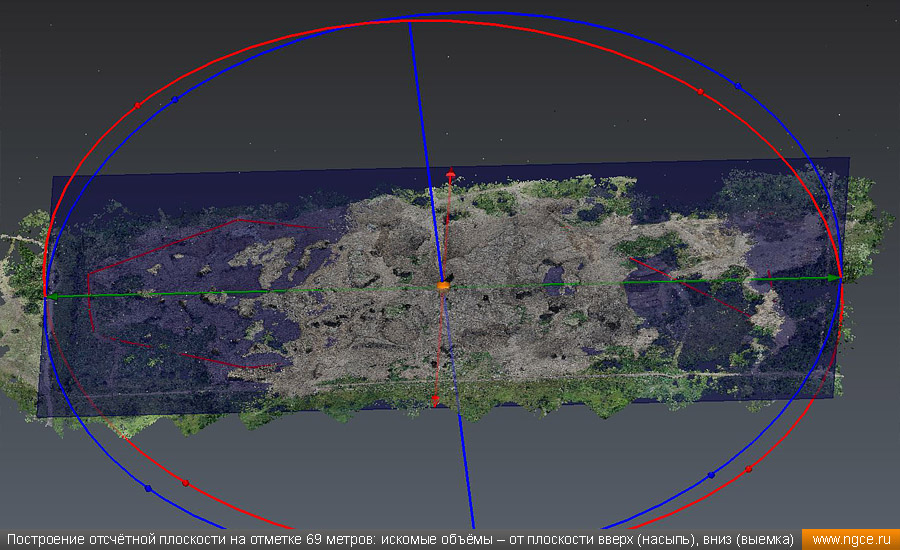

Подсчет объёма производится нами от горизонтальной плоскости на отметке 69 метров вверх и вниз до пересечения с поверхностью модели. Таким образом получается 2 объёма: вверх насыпь, вниз выемка. Эти цифры необходимы для подсчёта требуемых земляных работ. Поскольку при выравнивании площади до проектной отметки образуется излишек земляных масс, эти объёмы будут вывезены. Стоит отметить высокую скорость аэрофотосъёмки, ведь все пролёты были выполнены в течении одного дня и покрыли площадь более 25 гектаров.

Всего в данном проекте нами было выполнено 3 пролёта квадрокоптером DJI Phantom 4 Pro, общее число полученных в итоге аэрофотоснимков превысило 2500.

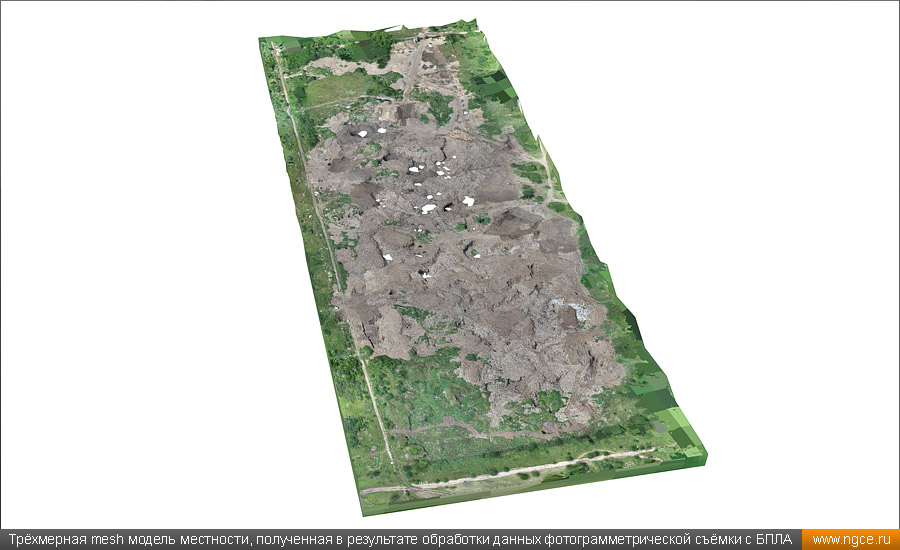

Обработка результатов аэрофотосъёмки выполнялась в специальном фотограмметрическом программном обеспечении. Расположение фотоснимков соответствуют положению камеры в момент съёмки. При помощи формул фотограмметрии, позволяющих присвоить каждому пикселю на снимке пространственные координаты, было выполнено предуравнивание. В результате этой процедуры были просчитаны все аэроснимки, а на выходе было получено разреженное облако точек, то есть точечная 3D модель куч щебня. Далее была построена точная обмерная 3D модель, по которой был произведён подсчёт искомых объёмов.

Точность определения объёма по данным фотограмметрической аэросъёмки при должной подготовке специалиста сопоставима с точностью определения объёмов по данным 3D лазерного сканирования, но полевые работы при этом занимают существенно меньше времени.

Целесообразность и особенности применения фотограмметрической аэрофотосъёмки

Целесообразность использования технологии фотограмметрической аэрофотосъёмки для получения 3D модели основана на её уникальных возможностях, среди отличительных особенностей следует отметить три основных:

— в этой технологии полностью реализован принцип дистанционных измерений, позволяющий собирать информацию об исследуемом объекте, находясь на расстоянии от него, что позволяет значительно снизить трудозатраты, повысить эффективность и сделать работу более безопасной;

— полнота и подробность получаемой информации об объекте съёмки, ведь плотность определяемых точек может исчисляться сантиметрами, что даёт возможность адекватно отображать объекты со сложной «нематематической» формой и практически неограниченно расширяет сферу применения технологии;

— непревзойдённая скорость работы, ведь информация об объекте собирается в течение всего нескольких часов.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после того рассчитать необходимые объёмы с минимальной погрешностью. Также наши специалисты используют метод фотограмметрической аэрофотосъёмки с БПЛА, который имеет свои преимущества, именно такой метод используется начиная со второго этапа обмеров куч стройматериалов на двух площадках в Московской области. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
