Обмеры коттеджа методом лазерного сканирования и построение 3D модели

Инженерная компания «НГКИ» произвела обмеры коттеджа в ближнем Подмосковье методом лазерного сканирования и осуществила построение его обмерной 3D модели в Revit (формат RVT) для целей проектирования его достройки, дизайна интерьеров и отделки. Каркас двухэтажного здания с цокольным этажом общей площадью 750 квадратных метров был возведён на участке в пригородном посёлке недалеко от Москвы и, по-видимому, заброшен на несколько лет.

Известное московское архитектурное бюро, которое занимается разработкой проекта по достройке, планировке, дизайну интерьеров и отделке коттеджа, обратилось к нам с просьбой выполнить полный комплекс обмерных работ и в итоге по данным лазерного сканирования построить и передать им обмерную 3D модель в формате Revit.

Тренд на использование готовых трёхмерных моделей стал определяющим в последние два-три года, и всё большее число наших пользователей успешно работают именно с форматом Revit (RVT).

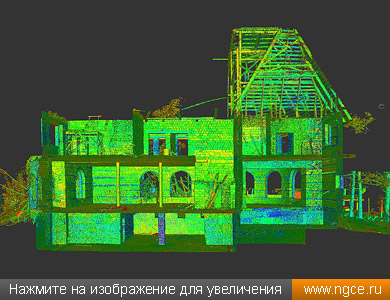

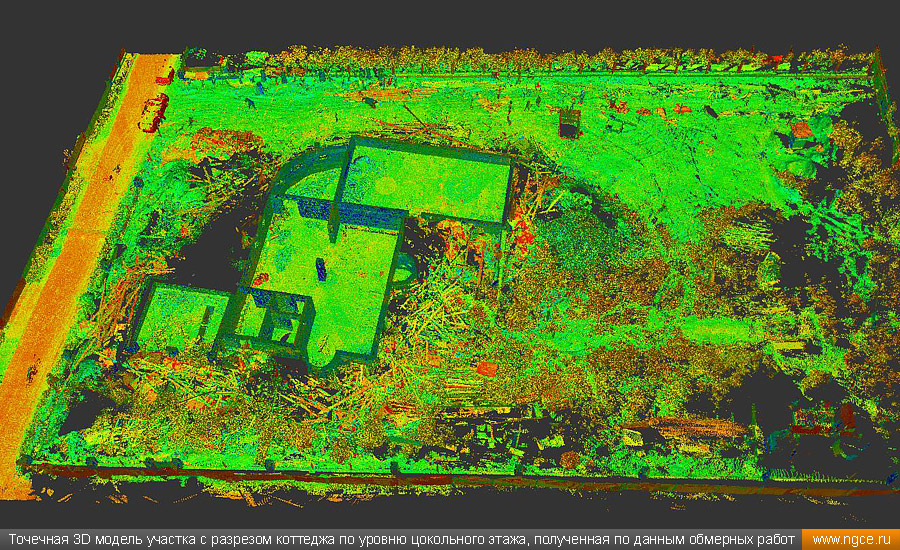

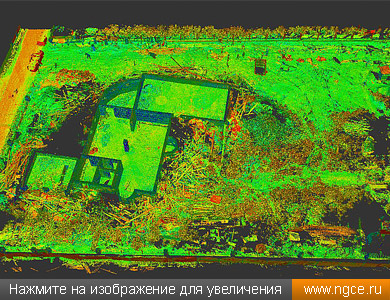

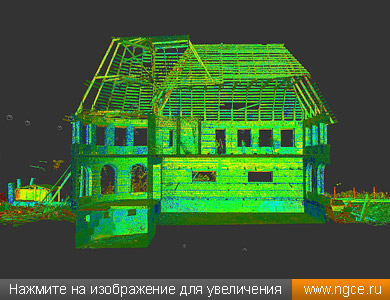

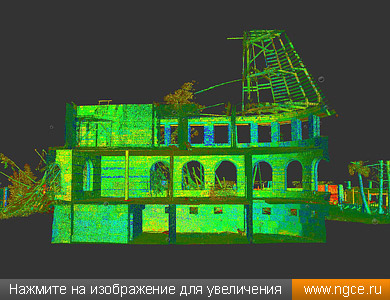

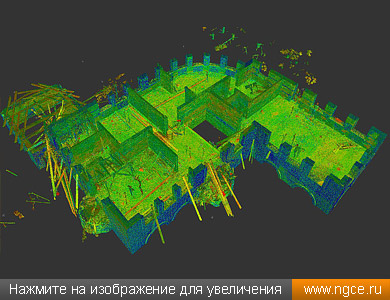

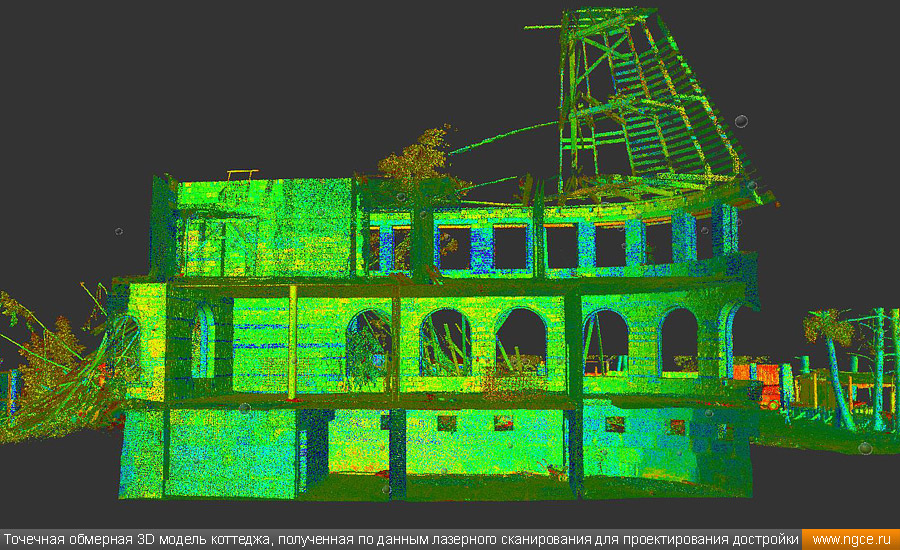

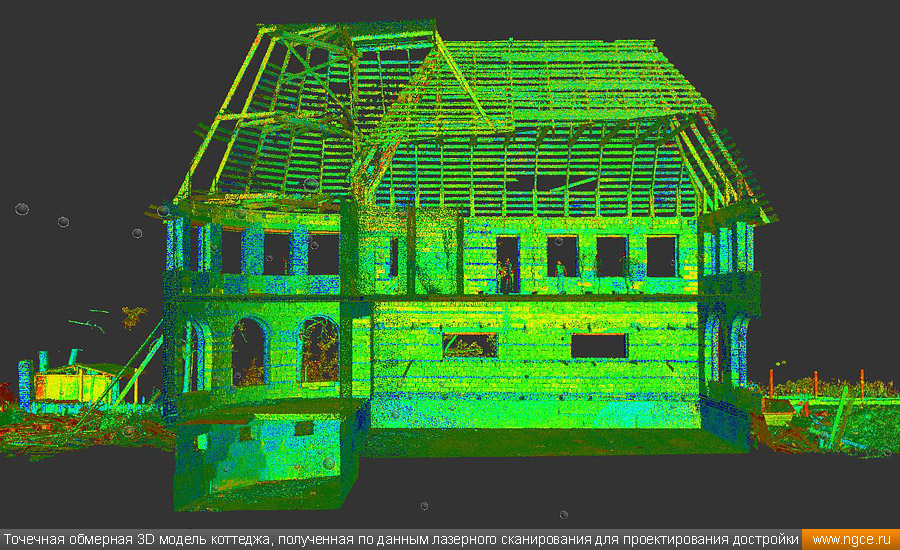

Коттедж представлял собой недостроенное двухэтажное здание с цокольным этажом. Общая площадь этого коттеджа составила около 750 квадратных метров, внутренних перегородок практически не было, что существенно ускорило процесс лазерного сканирования. Демонтаж кровли проходил прямо во время лазерного сканирования, что несколько затрудняло процесс обмеров. Обмерные работы были выполнены нами лазерным сканером Leica ScanStation P40.

На лазерное сканирование всего коттеджа был затрачен один рабочий день. На камеральном этапе около недели ушло на создание точной обмерной трёхмерной модели в формате Revit.

В итоге нашими специалистами Заказчику были переданы облако точек (формат RCP) и готовая обмерная 3D модель (формат RVT). Представители архитектурного бюро остались очень довольны результатами выполненной нами работы и немедленно приступили к подготовке проекта достройки, дизайна интерьеров и отделки коттеджа.

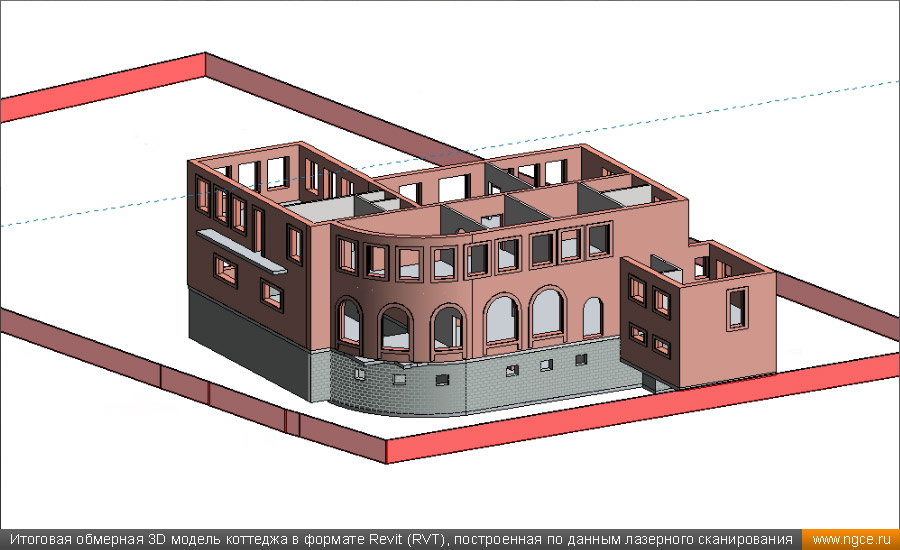

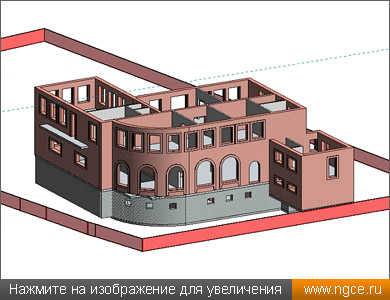

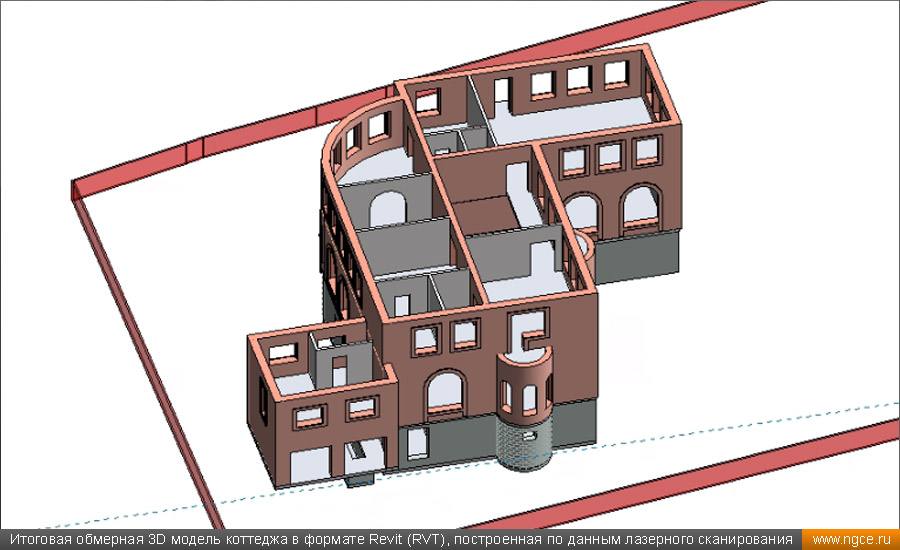

3D модель коттеджа в Revit (формат RVT)

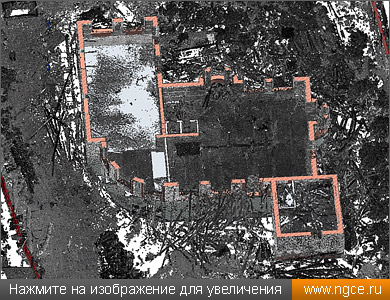

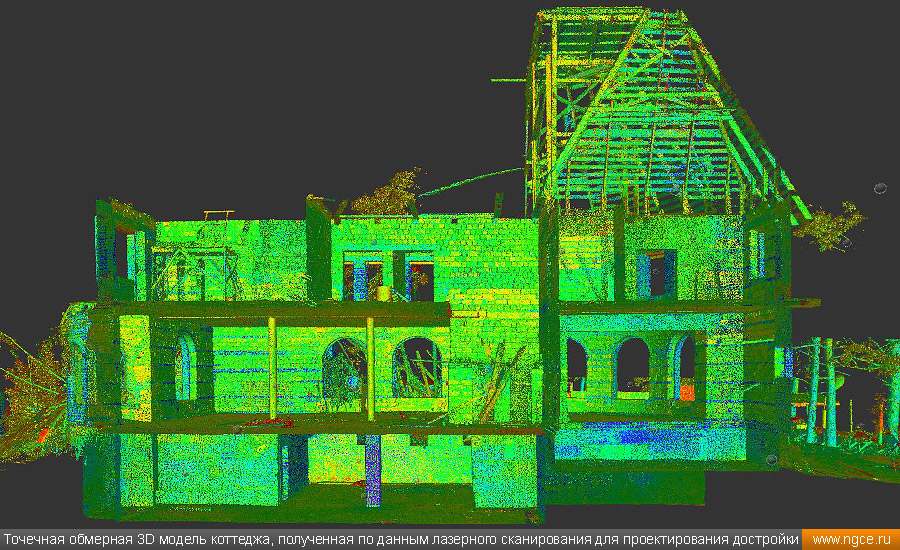

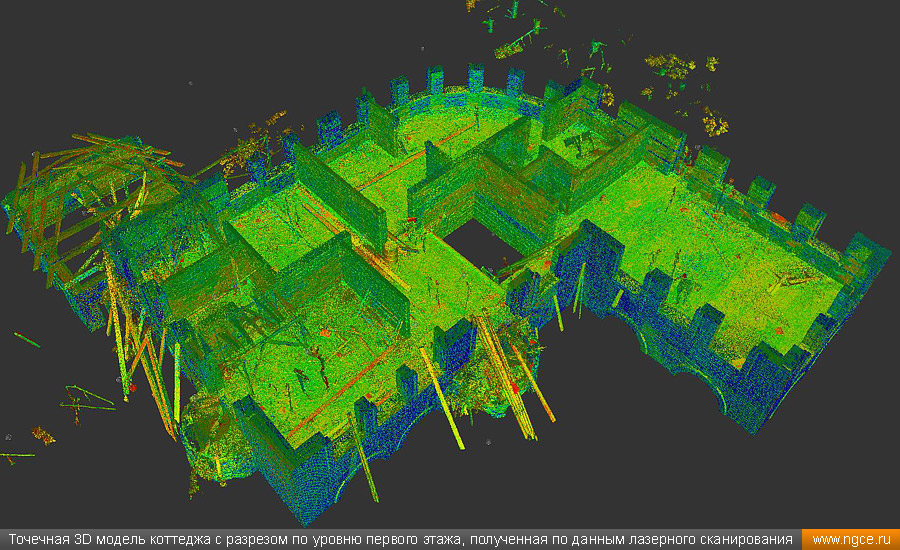

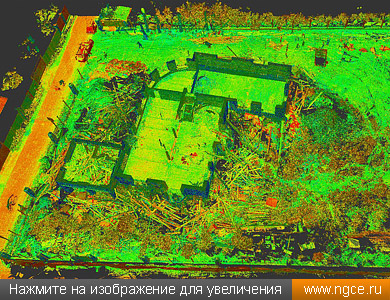

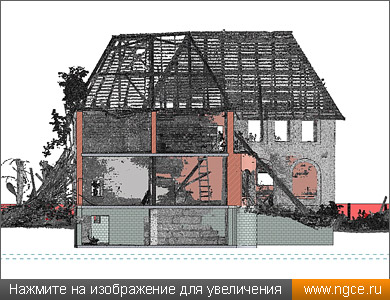

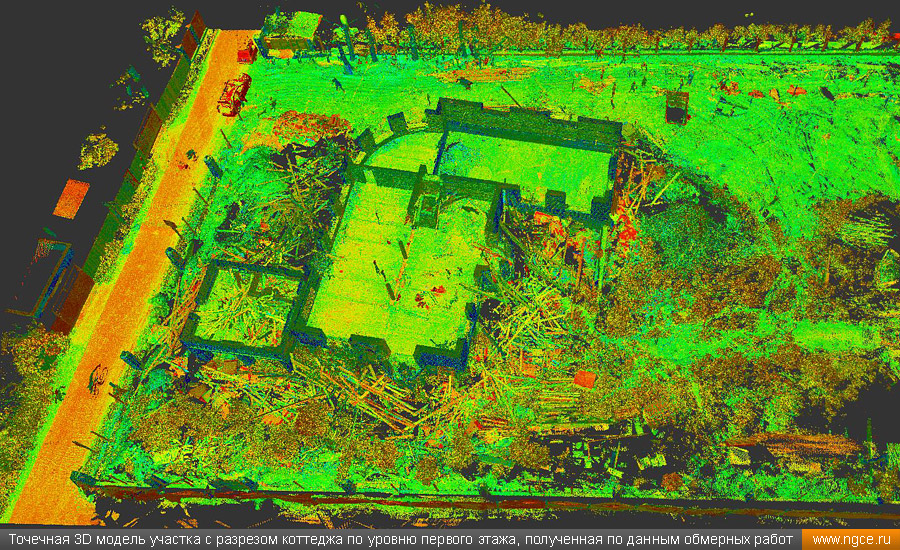

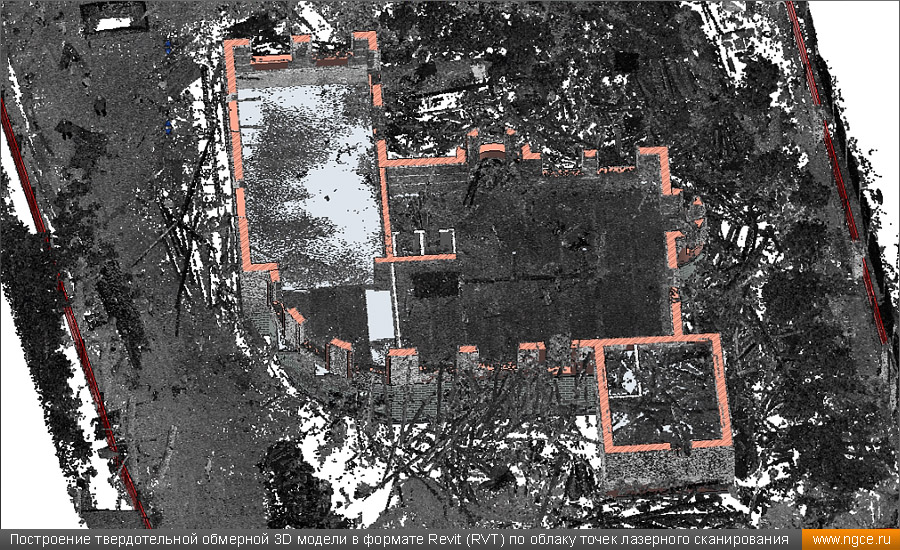

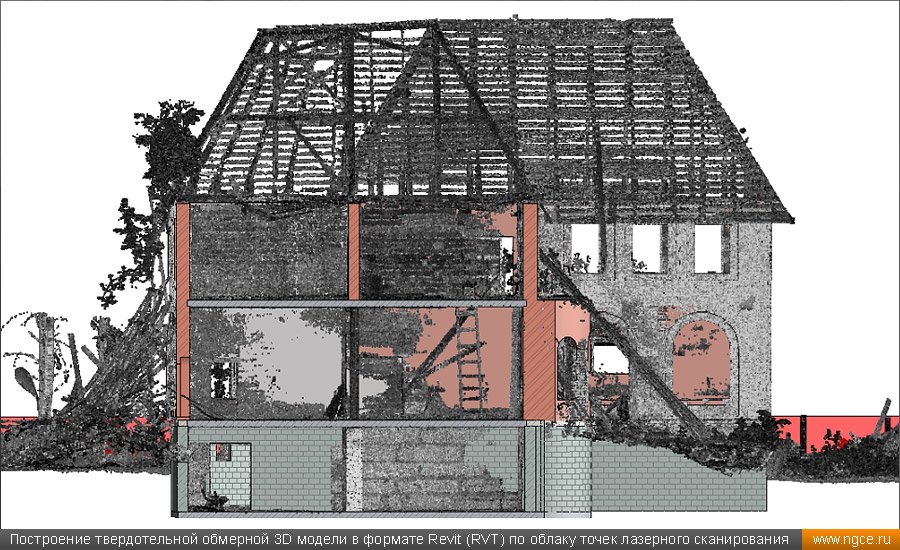

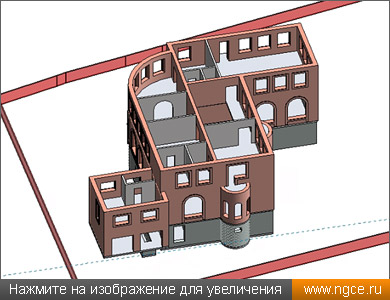

Ниже вы можете посмотреть примеры итоговой 3D модели коттеджа в формате Revit (RVT), построенной по данным обмерных работ методом лазерного сканирования:
