Градуировка парка резервуаров нефтебазы методом лазерного сканирования

Градуировка парка резервуаров нефтебазы методом лазерного сканирования

21.07.2022 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по точной градуировке резервуаров со сложной внутренней структурой на нефтебазе в Московской области после её ремонта. Все обмерные работы на этом объекте были произведены с применением технологии 3D лазерного сканирования системой Leica ScanStation P20. В общей сложности по результатам выполненных обмеров нашими специалистами были составлены градуировочные таблицы четырнадцати резервуаров с различной внутренней структурой и конфигурацией. Объём резервуаров варьировался от 250 кубических метров до 5000 кубических метров.

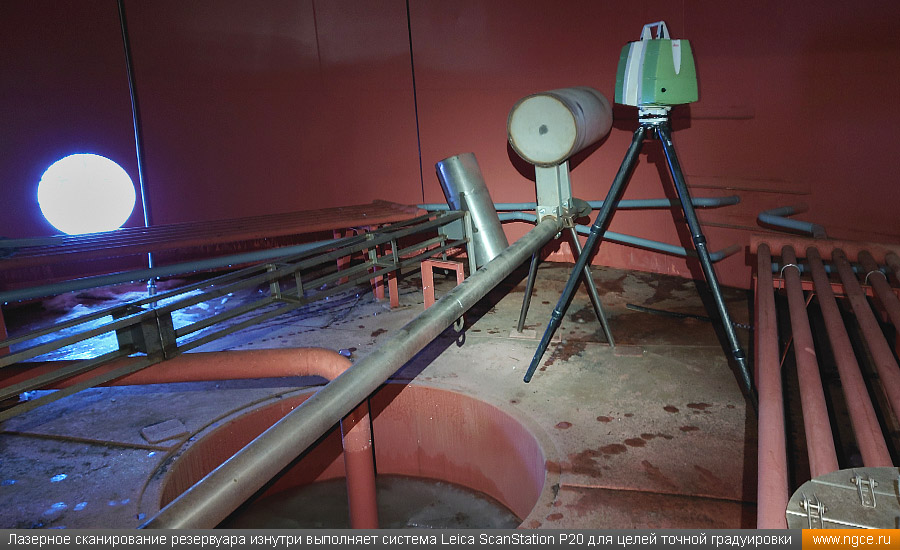

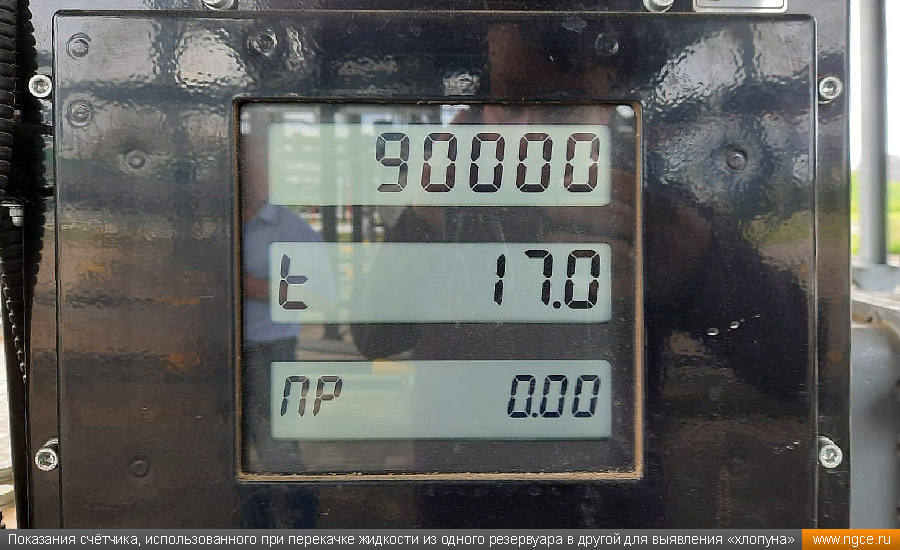

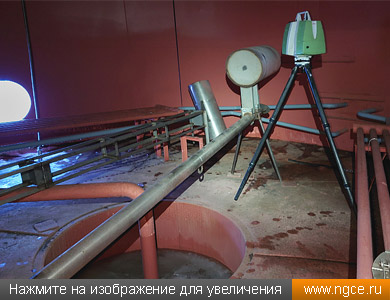

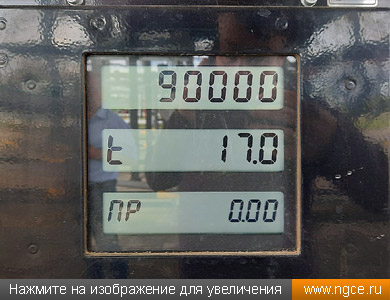

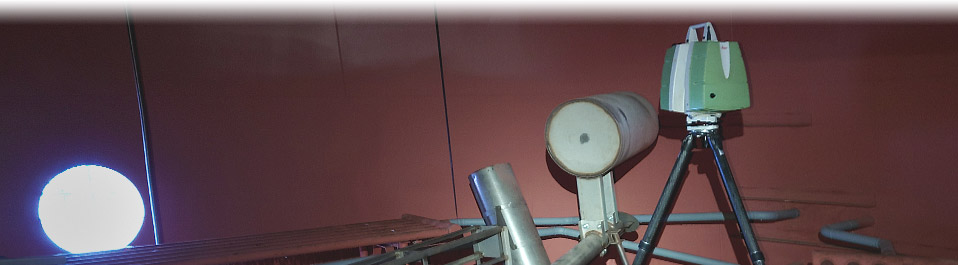

Лазерное сканирование резервуара изнутри выполняет система Leica ScanStation P20 для целей точной градуировки Показания счётчика, использованного при перекачке жидкости из одного резервуара в другой для выявления «хлопуна»

Трёхмерное лазерное сканирование резервуаров для целей их градуировки было произведено нашими специалистами за два рабочих дня. Далее задача по составлению градуировочных таблиц для всех четырнадцати резервуаров была выполнена точно в согласованные с Заказчиком сроки.

Специфика конкретно этого проекта заключалась в том, что резервуары сразу не могли быть заполнены и приняты в производственный цикл, что осложнило проверку полученных данных.

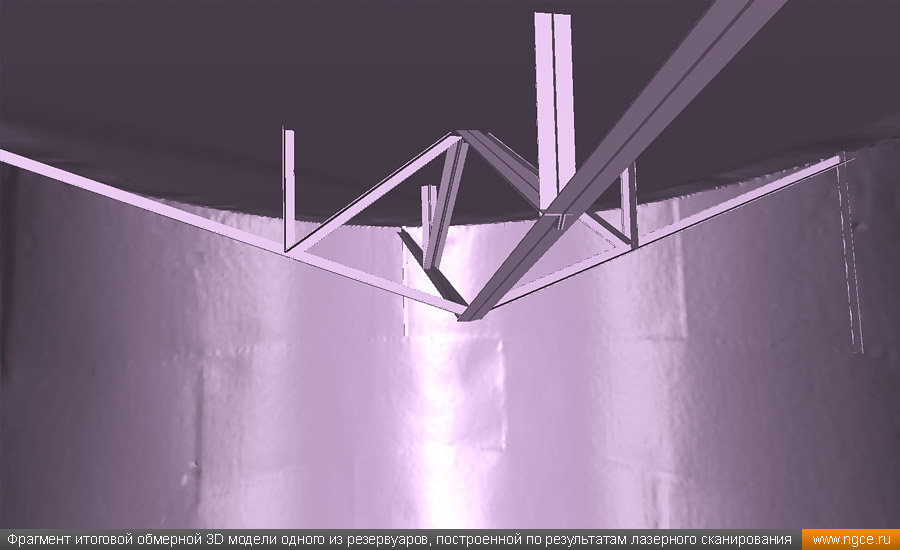

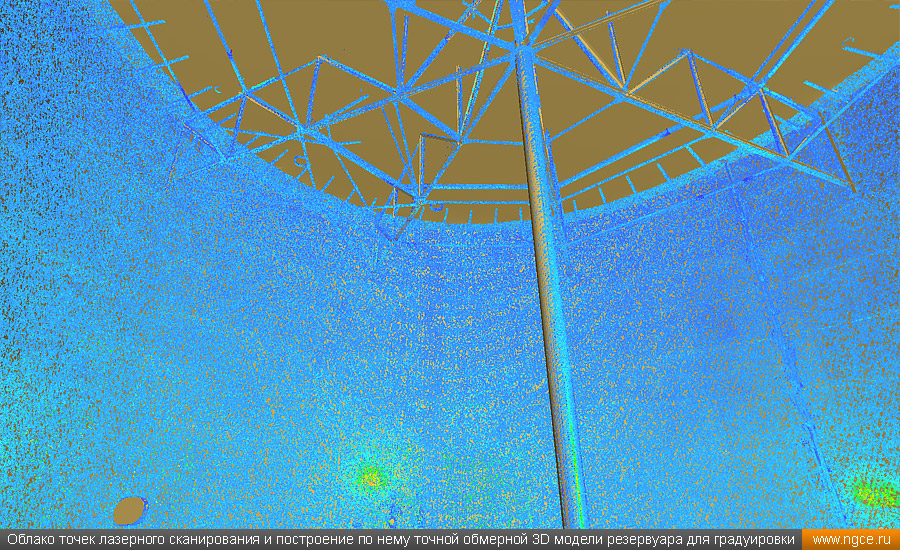

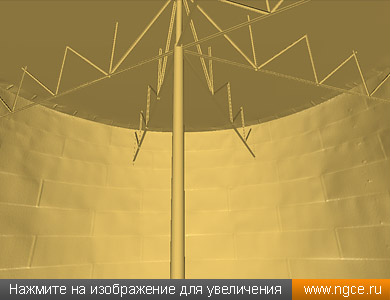

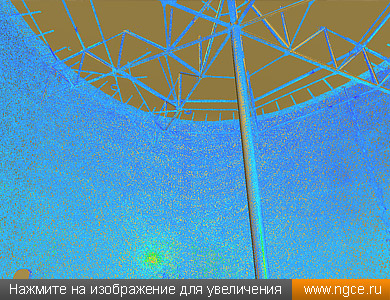

Облако точек лазерного сканирования и построение по нему точной обмерной 3D модели резервуара для градуировки Фрагмент итоговой обмерной 3D модели одного из резервуаров, построенной по результатам лазерного сканирования

Через год, когда резервуары объёмом 5000 кубических метров были введены в эксплуатацию, измерения базовой высоты показали, что днища резервуаров просели: там произошёл «хлопун». «Хлопуны» возникают в резервуарах с большим диаметром основания в тех случаях, когда днище незагруженного резервуара не размещено на жёстком основании. Так как повторная зачистка резервуаров, переделка днища и повторная градуировка достаточно дорогие процедуры, было принято решение произвести корректировку днища. В данном случае это было достаточно легко осуществимо, поскольку это нефтебаза, и на ней достаточно много физических счётчиков объёма жидкости. Путём перекачки жидкого продукта, хранимого в наливных резервуарах, из одного в другой был выявлен момент «хлопуна» и зафиксирован объём, который требуется прибавить к градуировочной таблице с учётом фактической вместимости резервуара, заполненного до уровня «мёртвой полости».

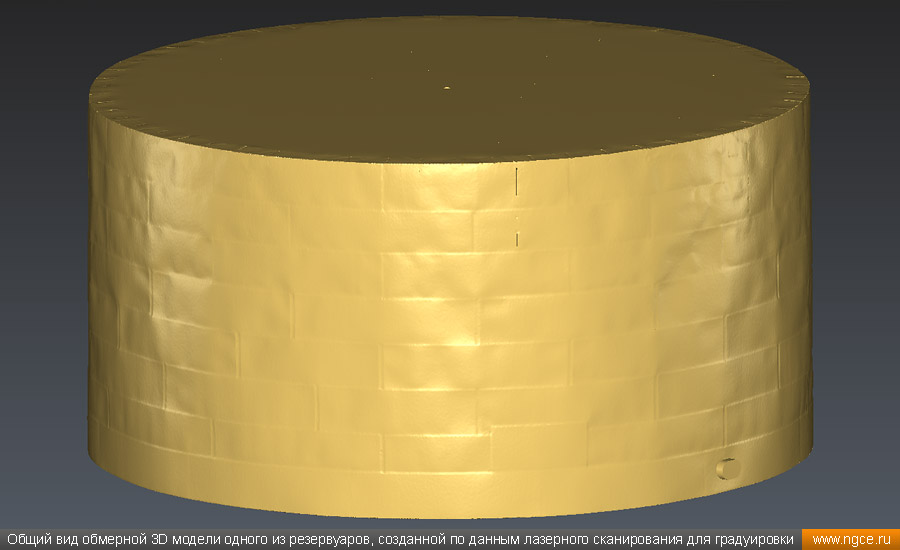

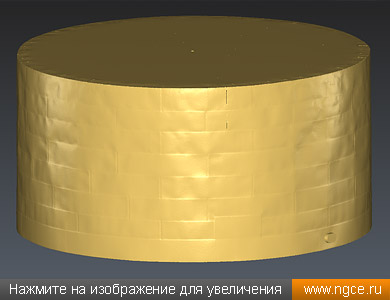

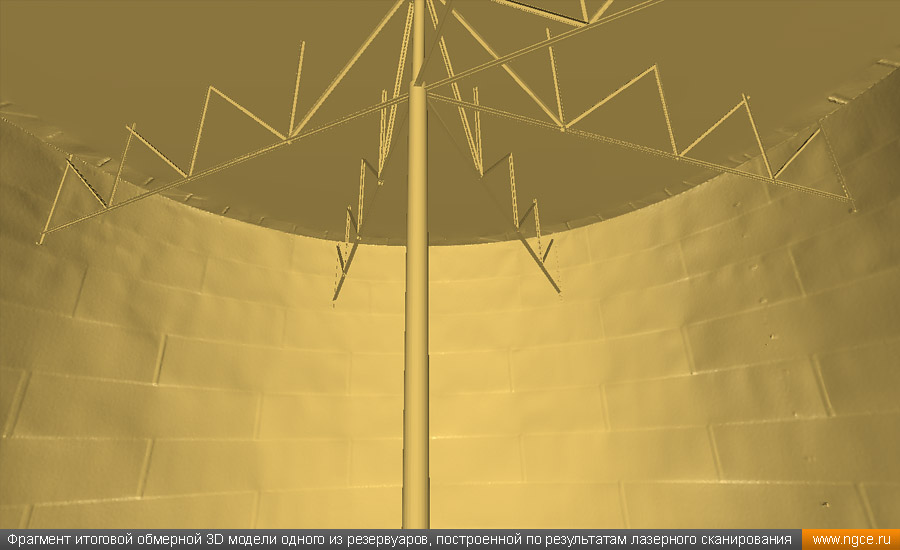

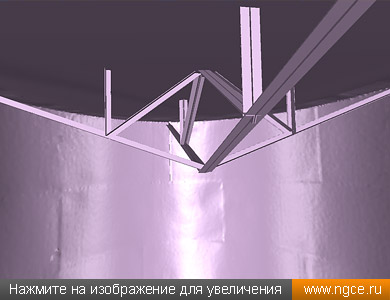

Общий вид обмерной 3D модели одного из резервуаров, созданной по данным лазерного сканирования для градуировки Фрагмент итоговой обмерной 3D модели одного из резервуаров, построенной по результатам лазерного сканирования

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных, автоцистерн) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая позволяет зафиксировать реальную геометрию резервуара или трубопровода с учётом деформаций, а также учесть все их внутренние детали и инфраструктуру. После обмерных работ выполняется построение точной 3D модели резервуара, по которой уже производится подсчёт объёма и построение градуировочных таблиц. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
