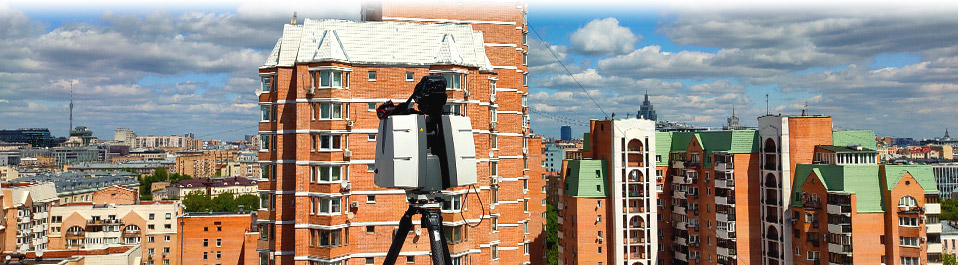

Обмеры фасадов высокого жилого здания методом 3D лазерного сканирования для целей ремонта и устранения дефектов

Обмеры фасадов высокого жилого здания методом 3D лазерного сканирования

08.07.2022 г.

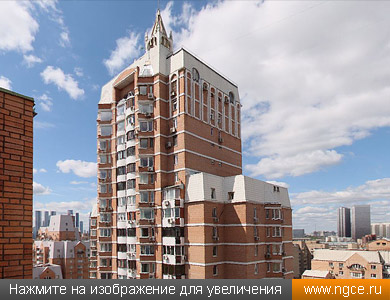

Инженерная компания «НГКИ» выполнила обмеры фасадов высотного жилого здания в центре Москвы по адресу: улица Зоологическая, дом 22. Обмерные работы были произведены по технологии лазерного сканирования для целей построения точной обмерной 3D модели фасадов здания и подготовки проекта ремонта, реконструкции, устранения дефектов.

Для целей проектирования ремонта фасадов жилого здания постройки начала 2000-х Заказчики работ традиционно потребовали произвести 3D лазерное сканирование, чтобы получить качественную обмерную точечную модель здания.

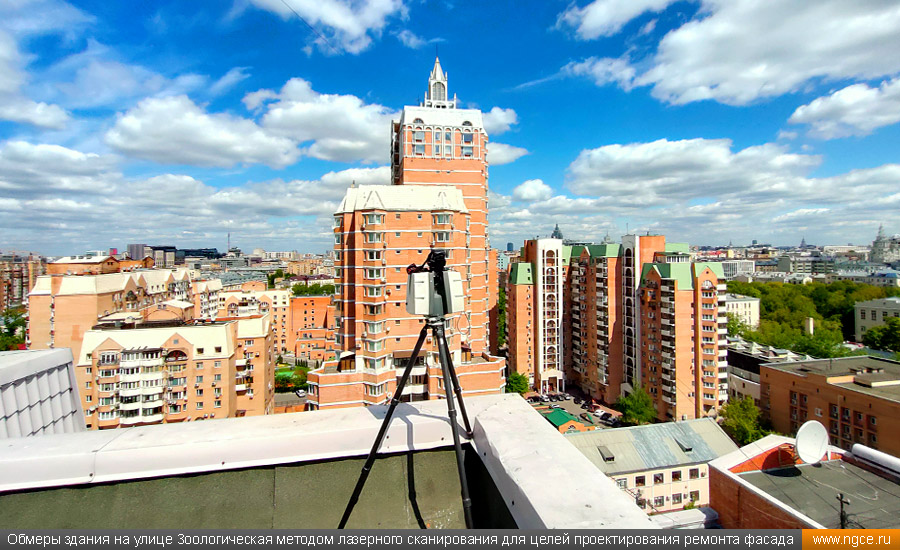

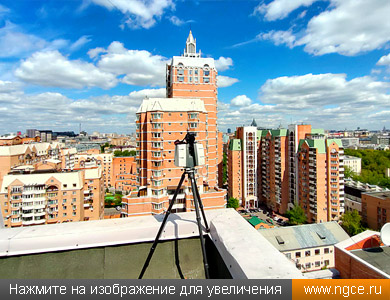

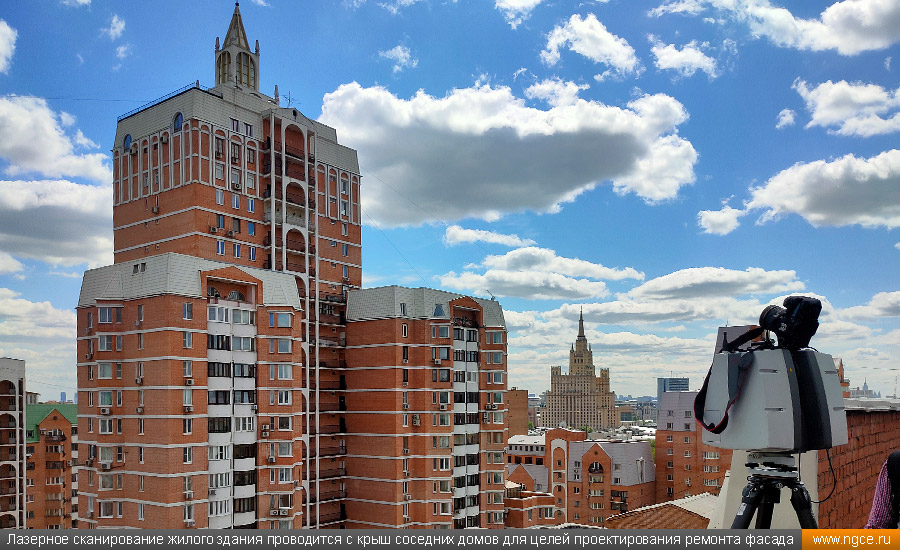

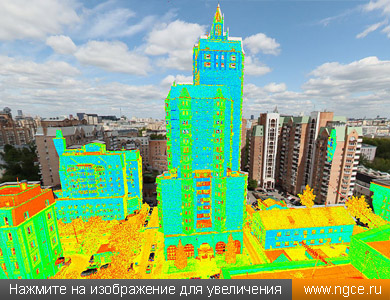

Лазерное сканирование жилого здания проводится с крыш соседних домов для целей проектирования ремонта фасада Обмеры здания на улице Зоологическая методом лазерного сканирования для целей проектирования ремонта фасада

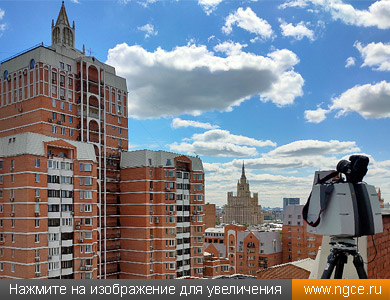

Однако в плотной застройке в центре Москвы угол 3D сканирования фасадов верхних этажей высоких зданий бывает настолько острым, что рассмотреть дефекты на фасадах зачастую не представляется возможным. В этом случае Заказчик по нашей просьбе обеспечил нам возможность сканирования с кровель соседних зданий. Всего пришлось подниматься на 5 кровель и сделать с них 70 сканов.

Специфическим требованием Заказчика в данном конкретном случае было лазерное сканирование в цвете с высоким разрешением с большого расстояния (до 250 метров). Благо ещё в 2021 году мы закупили у Leica специальный крепёж профессиональной камеры Canon для сканера Leica ScanStation P40 и программное обеспечение, позволяющее расцвечивать сканы в цвета цифровой фотографии в реальном времени. Поэтому и такое требование Заказчика было нами выполнено без проблем.

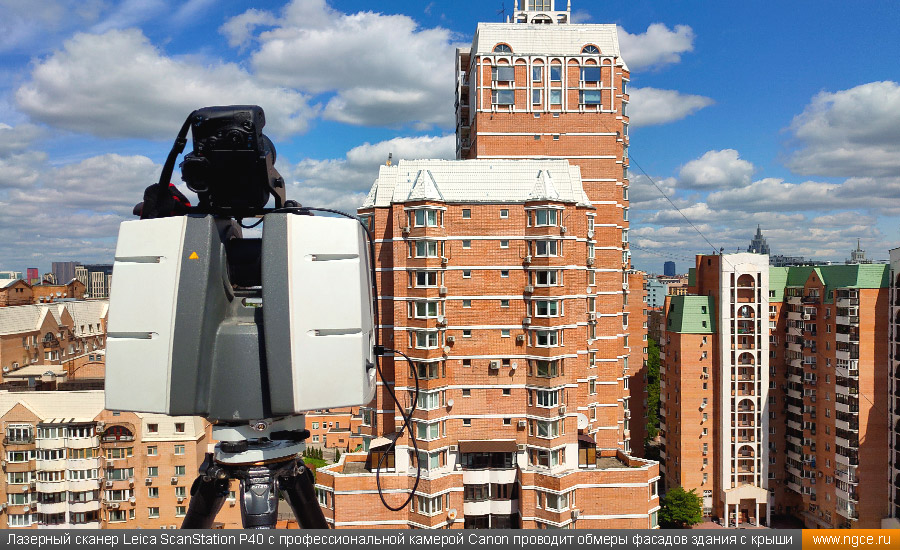

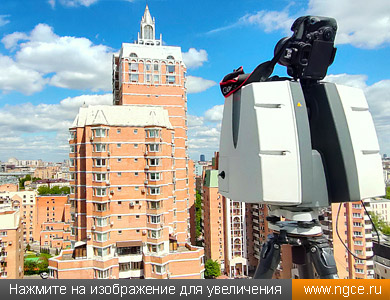

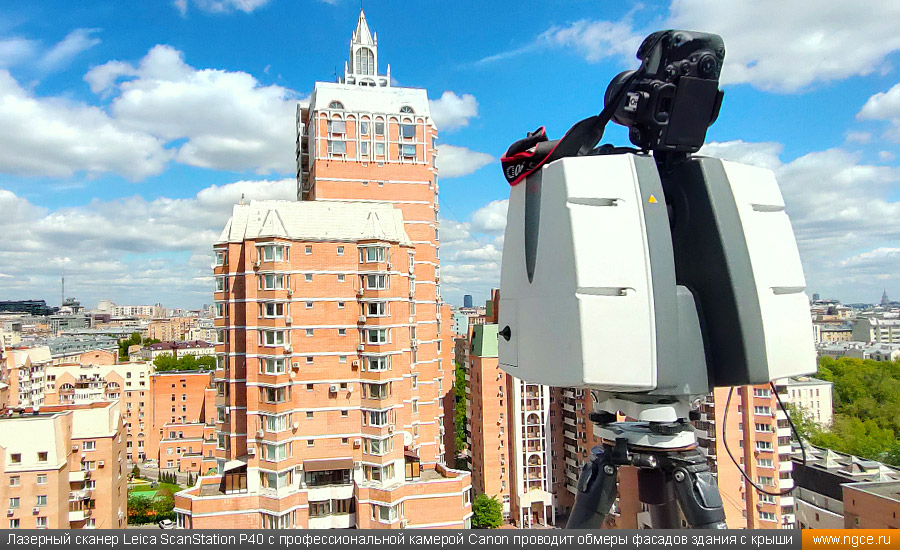

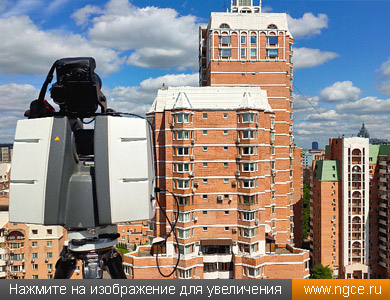

Лазерный сканер Leica ScanStation P40 с профессиональной камерой Canon проводит обмеры фасадов здания с крыши Лазерный сканер Leica ScanStation P40 с профессиональной камерой Canon проводит обмеры фасадов здания с крыши

Лазерное сканирование фасадов здания заняло два дня. Обработка, очистка и сшивка полученных облаков точек в единую точечную 3D модель заняли ещё два рабочих дня. Заказчику была передана цветная точечная 3D модель здания в формате RCP.

Ниже вы можете посмотреть примеры обмерных точечных 3D моделей здания, полученных по данным лазерного сканирования с одновременным фотографированием для расцвечивания модели в реальные цвета:

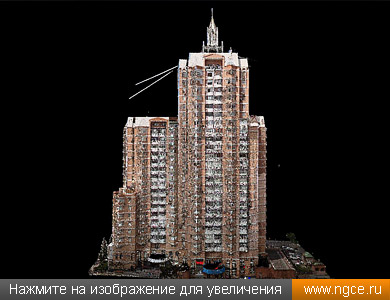

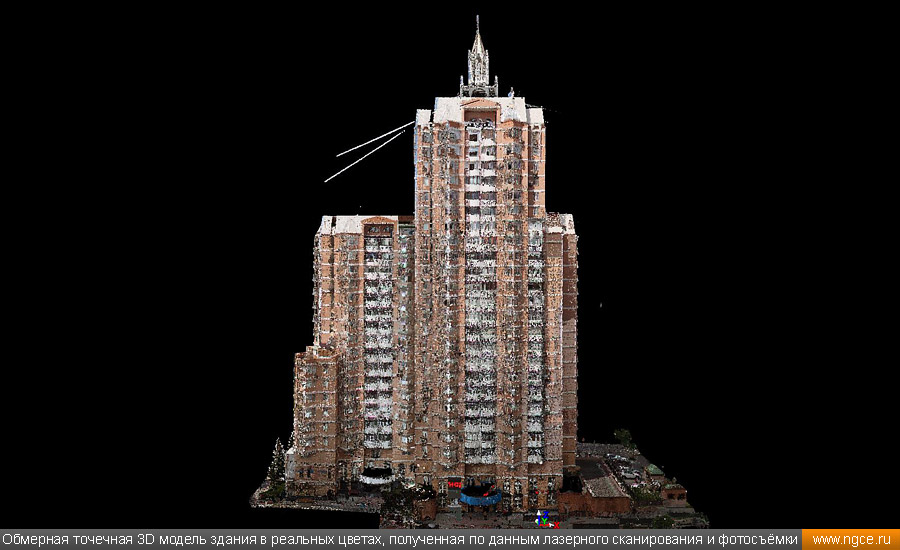

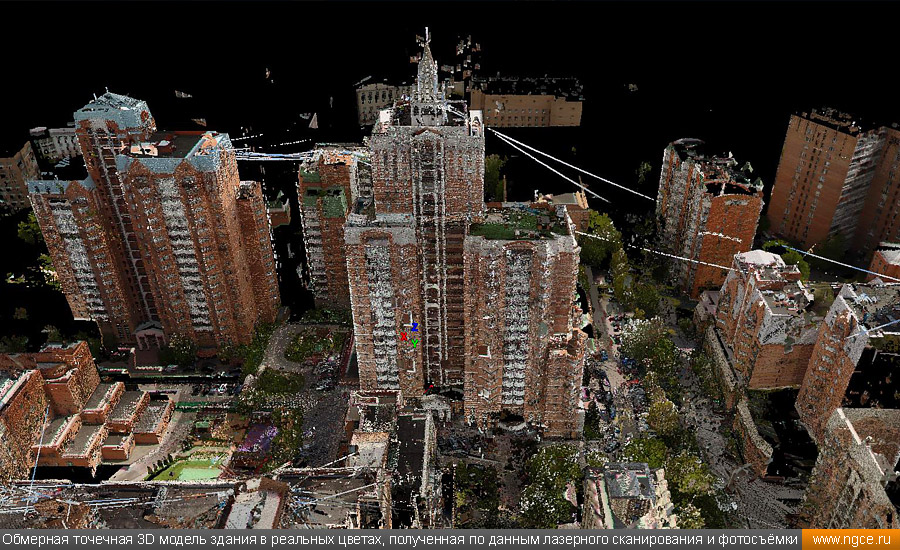

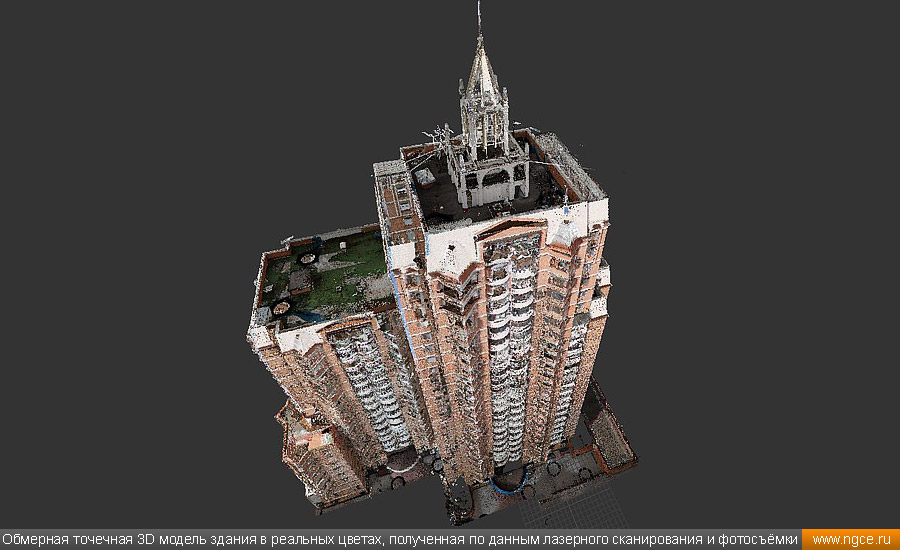

Обмерная точечная 3D модель здания в реальных цветах, полученная по данным лазерного сканирования и фотосъёмки Обмерная точечная 3D модель здания в реальных цветах, полученная по данным лазерного сканирования и фотосъёмки

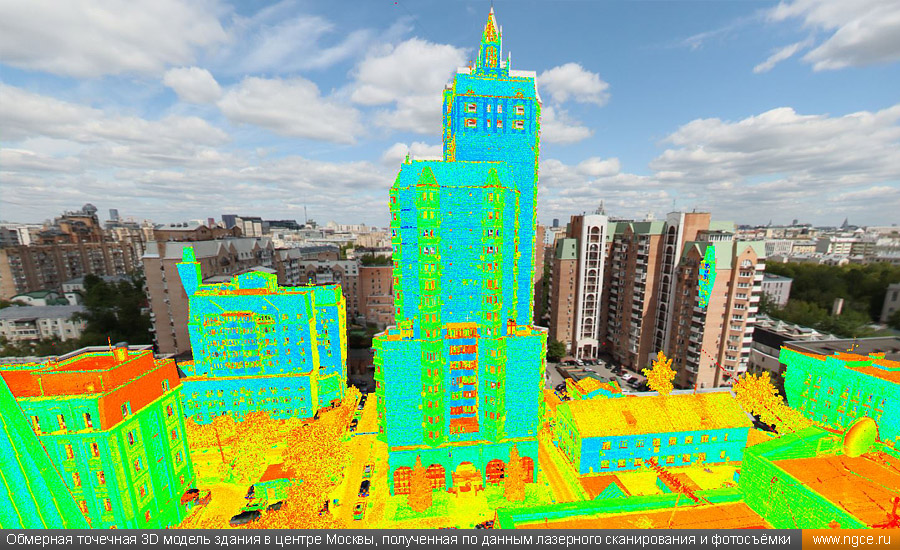

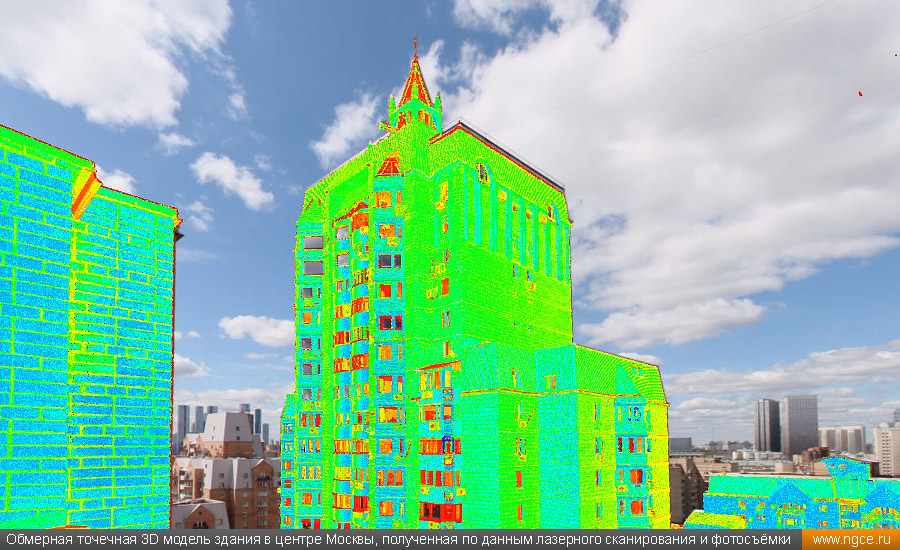

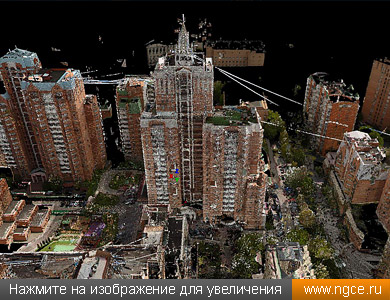

Обмерная точечная 3D модель здания в центре Москвы, полученная по данным лазерного сканирования и фотосъёмки Обмерная точечная 3D модель здания в центре Москвы, полученная по данным лазерного сканирования и фотосъёмки

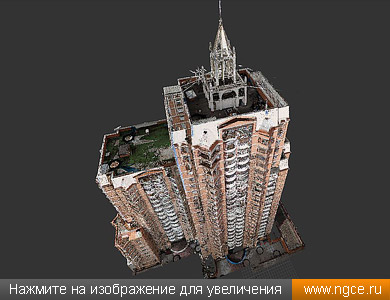

Обмерная точечная 3D модель здания в реальных цветах, полученная по данным лазерного сканирования и фотосъёмки Обмерная точечная 3D модель здания в реальных цветах, полученная по данным лазерного сканирования и фотосъёмки

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах современного строительства и историко-культурного наследия. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
