3D обмеры фресок в церкви Рождества Богородицы в Москве методом лазерного сканирования для реставрации

3D обмеры фресок в церкви Рождества Богородицы в Москве для реставрации

16.06.2022 г.

Инженерная компания «НГКИ» выполнила 3D обмеры фресок в церкви Рождества Богородицы в Бутырской слободе в Москве для целей реставрации настенной живописи. Обмерные работы были произведены по технологии лазерного сканирования.

Краткая историческая справка о церкви Рождества Богородицы в Бутырской слободе

Церковь Рождества Пресвятой Богородицы в Бутырской слободе — православный храм в Бутырском районе Москвы, принадлежащий к Троицкому благочинию Московской городской епархии Русской православной церкви.

Бутырская слобода известна с XVI века как вотчина бояр Романовых. В 1682–1684 годах по случаю окончания войны с Османской империей и Крымским ханством на месте существовавшего до этого деревянного храма был построен соборный двухстолповый пятиглавый каменный храм с двумя приделами, трапезной палатой и отдельно стоящей шатровой колокольней. В храме разместили полковое знамя Бутырского полка и трофейные знамёна вражеских армий; во втором ярусе колокольни установили икону Спаса Нерукотворного — копию образа, расположенного над Спасскими воротами Московского Кремля.

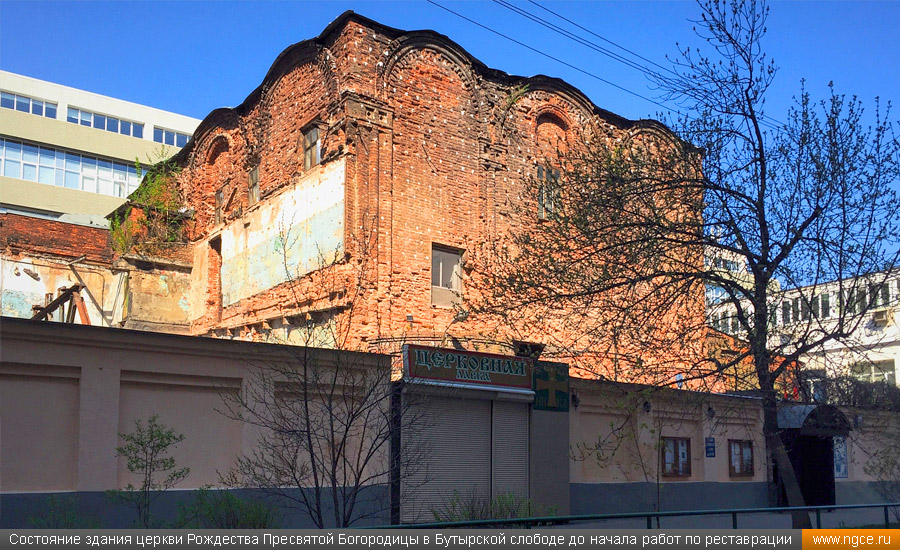

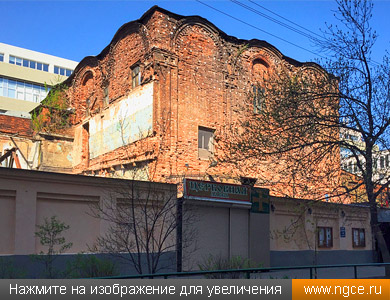

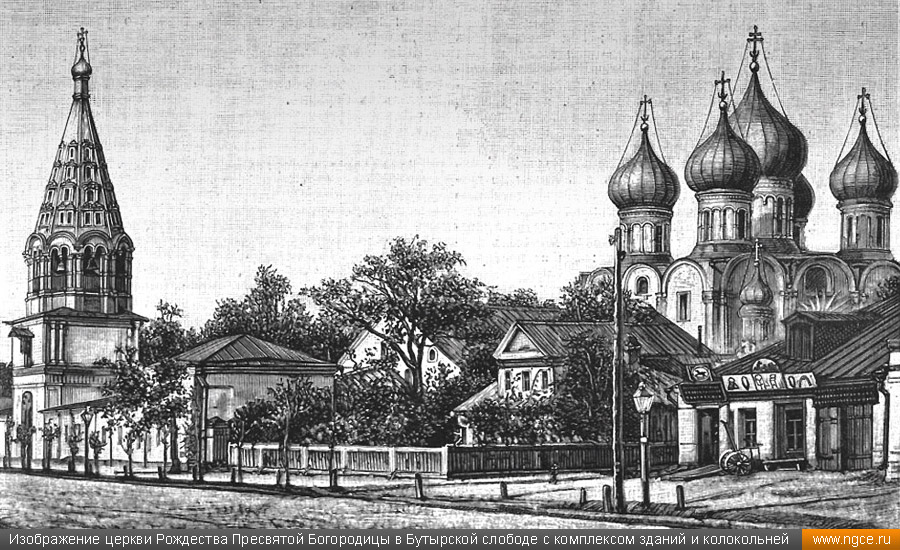

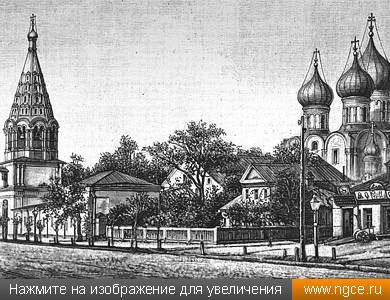

Изображение церкви Рождества Пресвятой Богородицы в Бутырской слободе с комплексом зданий и колокольней Состояние здания церкви Рождества Пресвятой Богородицы в Бутырской слободе до начала работ по реставрации

Во время Отечественной войны 1812 года французские войска превратили прекрасный храм в продовольственный склад: бесчинствовали, губили иконы и уникальные фрески. Однако уже к концу 1812 года в храме снова начались богослужения, окончательно же восстановлен храм и его убранство были только в 1855 году.

После Октябрьской революции 1917 года здание храма практически сразу было признано памятником архитектуры и поставлено на государственную охрану. Богослужения в храме продолжались до 1920 года и даже рассматривался вопрос о признании его кафедральным собором вместо Елоховского. В 1935 году храм закрыли и передали заводу №132 Глававиапрома, который впоследствии стал режимным предприятием «Знамя». В здании храма разместили сначала склад, а затем заводской цех. Верхний ярус колокольни, главы храма и трапезная, а также здания приходской школы и богадельни были уничтожены.

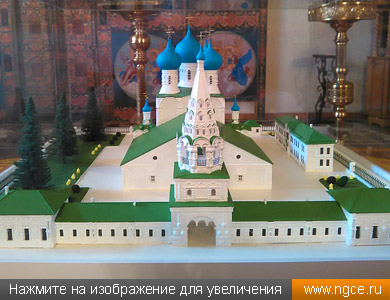

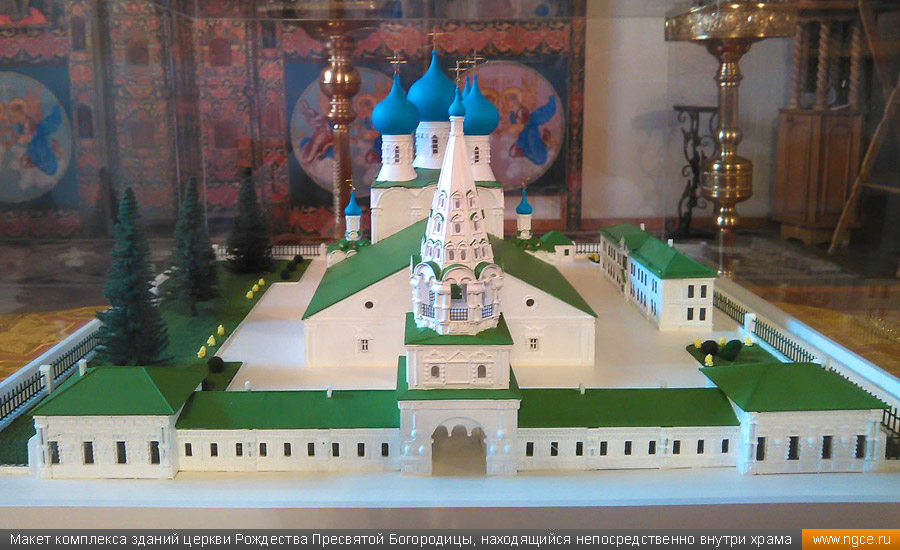

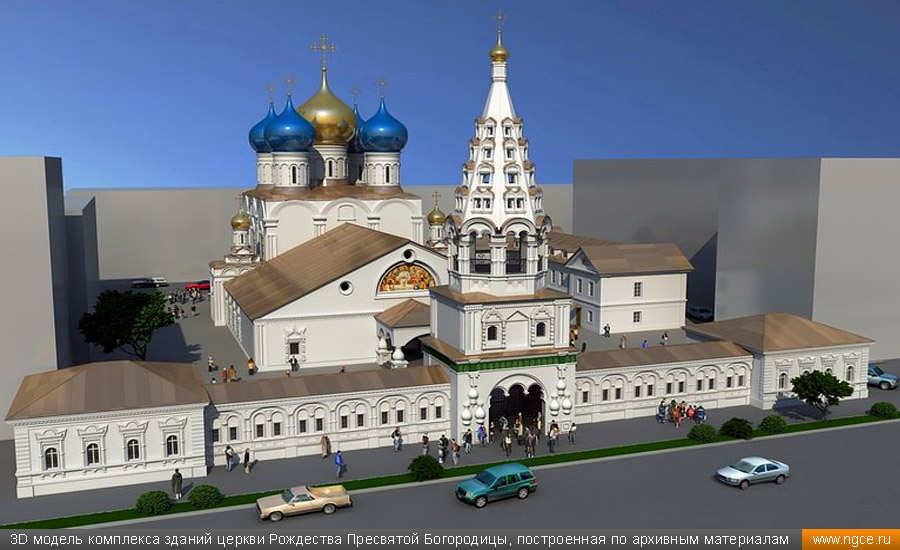

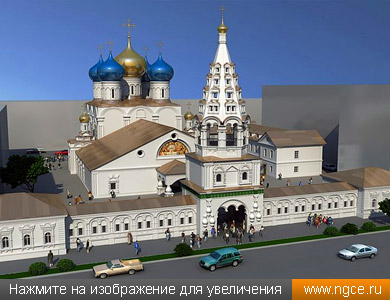

3D модель комплекса зданий церкви Рождества Пресвятой Богородицы, построенная по архивным материалам Макет комплекса зданий церкви Рождества Пресвятой Богородицы, находящийся непосредственно внутри храма

В 1970 году при строительстве нового цеха завода храм, всё ещё находящийся на тот момент под государственной охраной, оказался разделённым новым заводским зданием на две части. В бывшей колокольне и вовсе разместили дворницкую — здесь хранился инвентарь и соль для борьбы с гололёдом. В здании храма, которое после постройки цеха получило новый адрес по Новодмитровской улице, но под государственную охрану не попало, так как охраняемое здание числилось по Бутырской улице, дом 56, разместили прессовый цех завода, вследствие чего бывшая церковь серьёзно пострадала.

Здание храма вместе с земельным участком было передано Русской Православной Церкви только в 2000 году. С 2006 года возобновились богослужения в возвращённом здании храма, в результате чего была произведена реставрация надвратной церкви, а на ней восстановлена колокольня. Храм внесён в Красную книгу Архнадзора, номинация — ветхость. Является объектом культурного наследия народов РФ федерального значения.

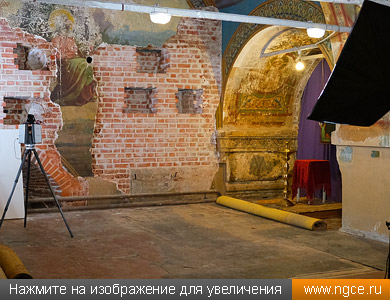

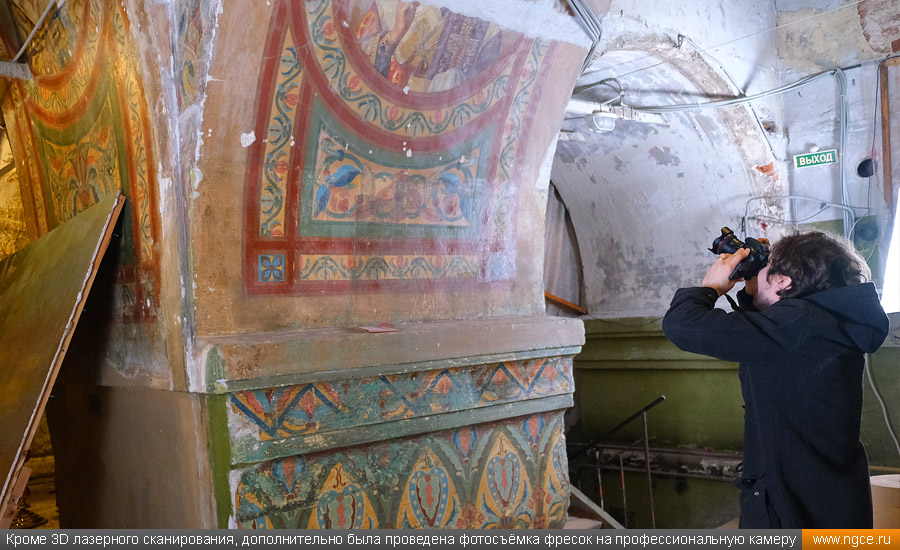

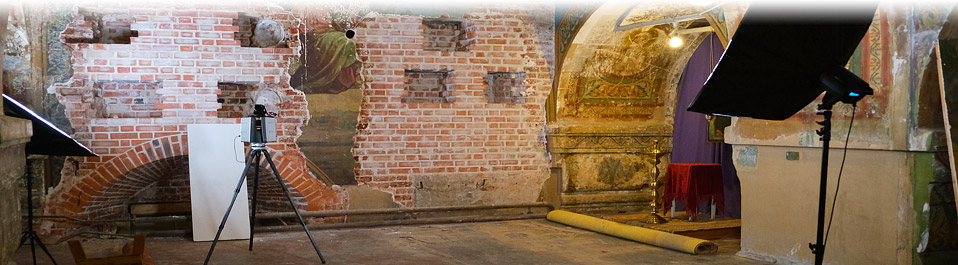

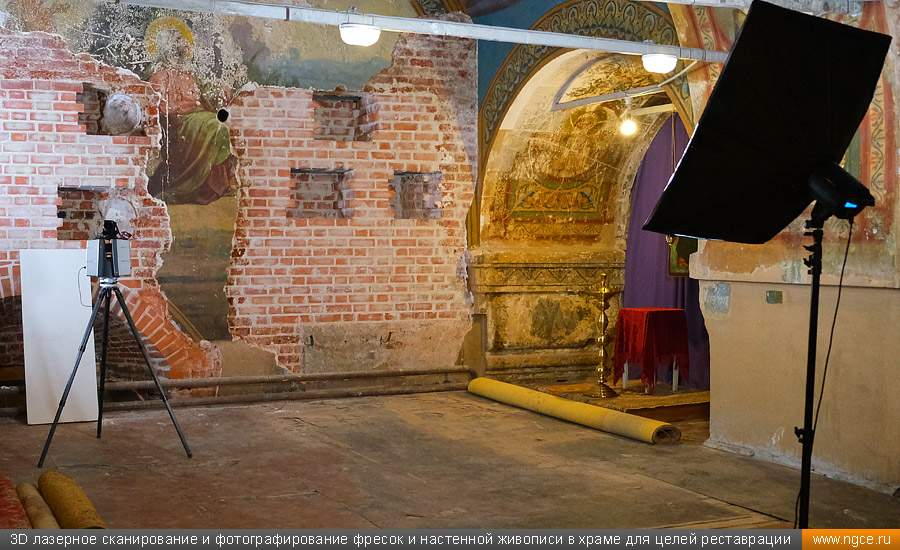

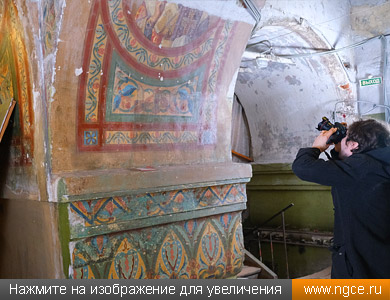

3D лазерное сканирование и фотографирование фресок и настенной живописи в храме для целей реставрации Кроме 3D лазерного сканирования, дополнительно была проведена фотосъёмка фресок на профессиональную камеру

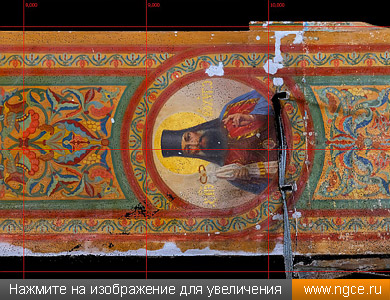

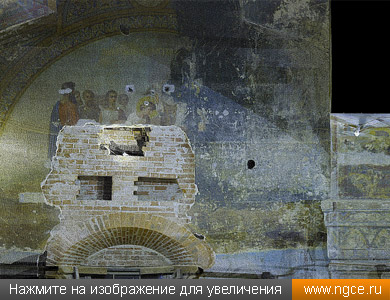

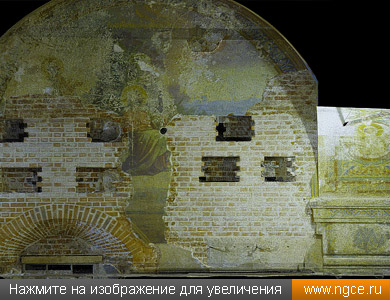

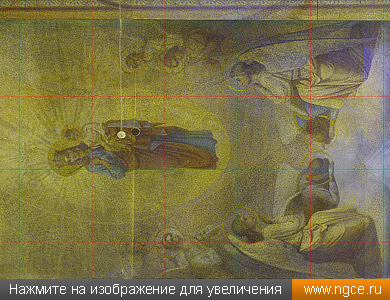

Лазерное сканирование фресок храма в реальных цветах для целей реставрации

Обмеры реставрируемых храмов методом лазерного сканирования — обычная работа для нашей компании. Обмеры фресок в реставрируемых храмах нам заказывали чаще всего только для целей составления ведомостей дефектов живописи, а для данных целей вполне достаточно произвести 3D лазерное сканирование живописи при включённом освещении в храме с работой в процессе сканирования цифровых фотокамер самого сканера.

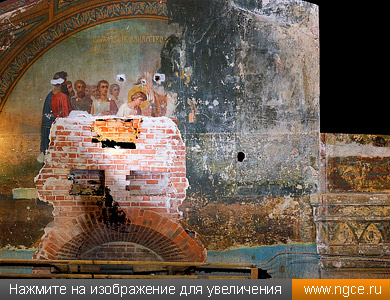

Примеры сшитых облаков точек в цветах, получаемых фотокамерами сканера, приведены ниже.

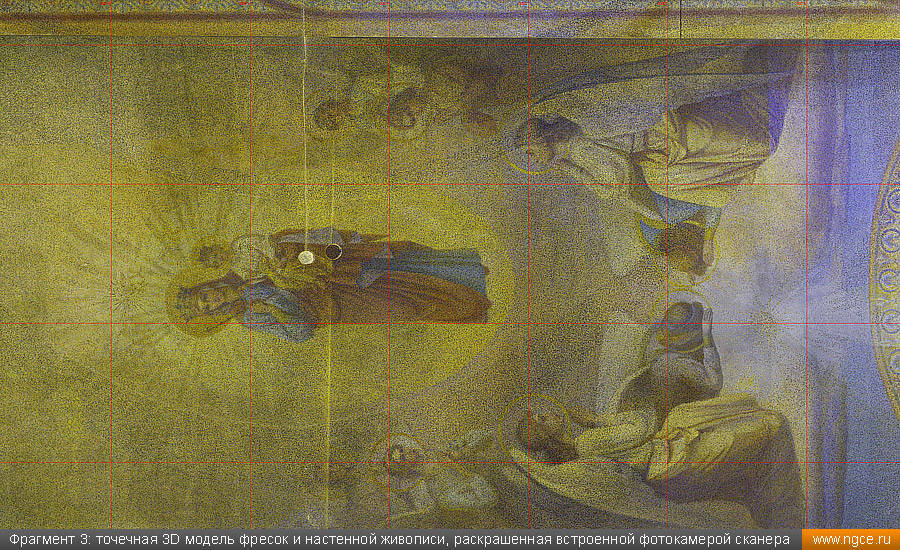

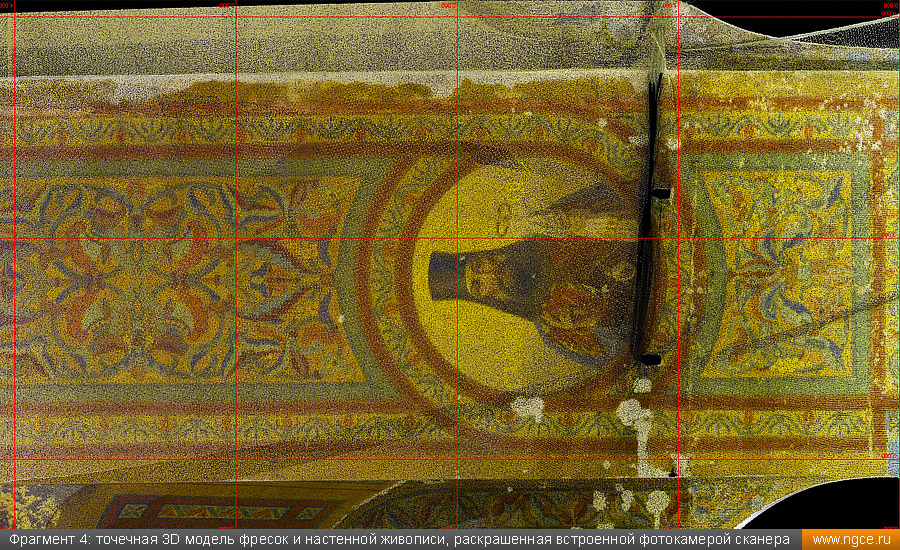

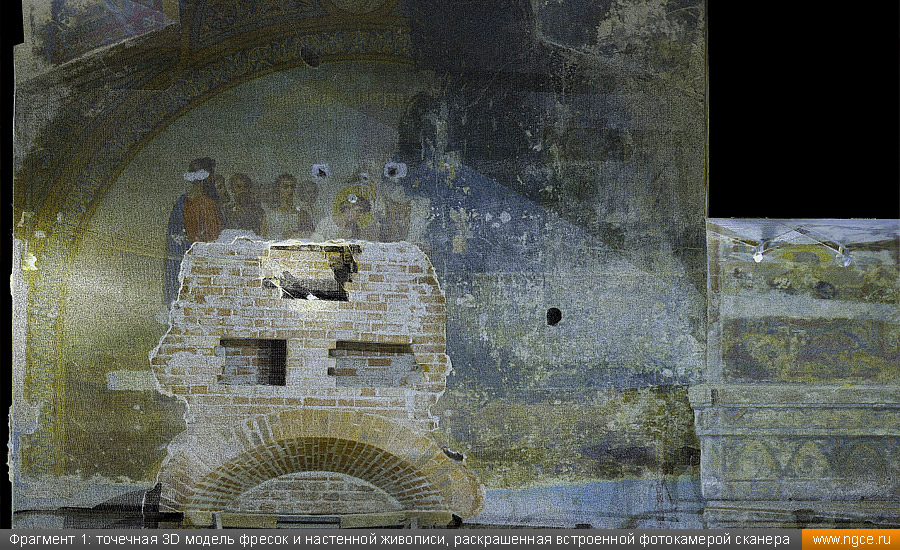

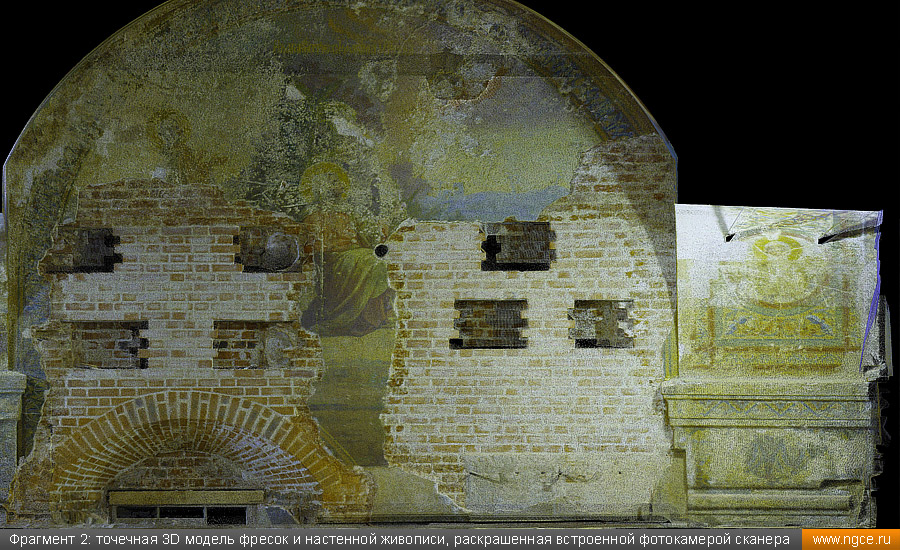

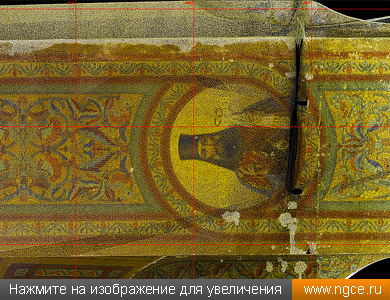

Фрагмент 1: точечная 3D модель фресок и настенной живописи, раскрашенная встроенной фотокамерой сканера Фрагмент 2: точечная 3D модель фресок и настенной живописи, раскрашенная встроенной фотокамерой сканера

Фрагмент 3: точечная 3D модель фресок и настенной живописи, раскрашенная встроенной фотокамерой сканера Фрагмент 4: точечная 3D модель фресок и настенной живописи, раскрашенная встроенной фотокамерой сканера

Для целей реставрации настенной живописи и фресок встроенных фотокамер лазерного сканера и обычного, весьма тусклого, освещения в храме оказывается недостаточно, в таком случае требуется специальная профессиональная фотокамера и хороший, яркий свет.

В августе 2021 году мы приобрели фотооборудование и произвели upgrade одного из наших 3D лазерных сканеров Leica ScanStation P40. Дополнительное оборудование состоит из профессиональной фотокамеры Canon, которая монтируется непосредственно на лазерный сканер, и программного обеспечения, позволяющего в реальном времени расцвечивать сканы в цвета фотографий, получаемых этой фотокамерой.

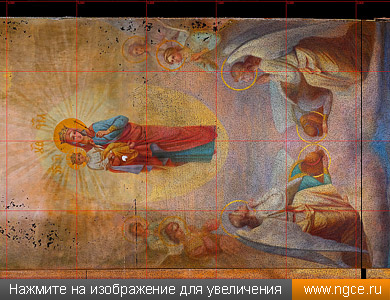

Для улучшения цветопередачи при 3D лазерном сканировании фресок, мы дополнительно обеспечили подсветку сканируемой настенной живописи. Результаты данной работы представлены ниже. Такие облака точек позволяют существенно облегчить проектирование реставрации настенной живописи в храмах при приемлемом увеличении стоимости обмерных работ.

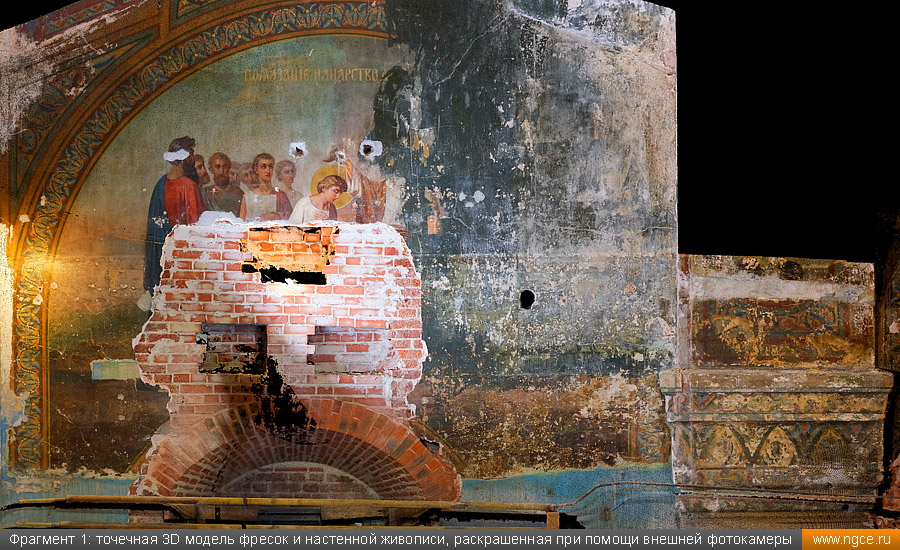

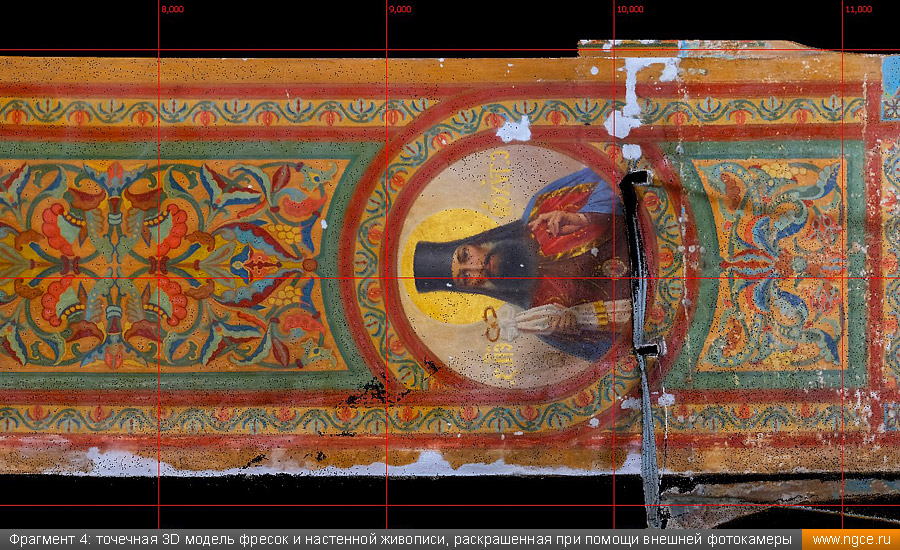

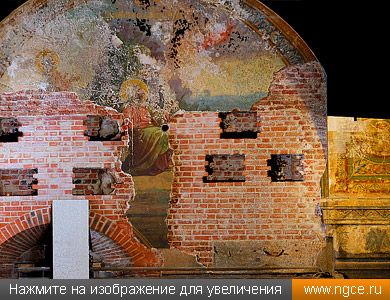

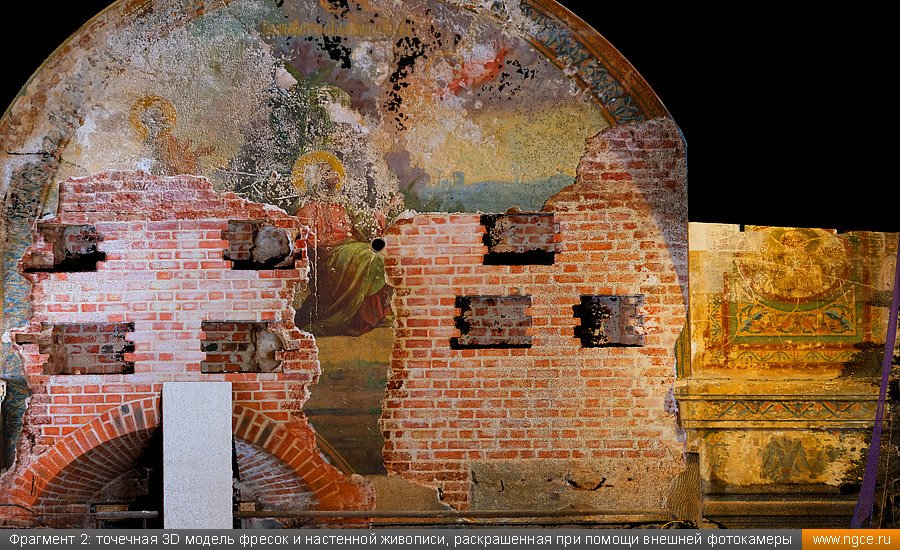

Фрагмент 1: точечная 3D модель фресок и настенной живописи, раскрашенная при помощи внешней фотокамеры Фрагмент 2: точечная 3D модель фресок и настенной живописи, раскрашенная при помощи внешней фотокамеры

Фрагмент 3: точечная 3D модель фресок и настенной живописи, раскрашенная при помощи внешней фотокамеры Фрагмент 4: точечная 3D модель фресок и настенной живописи, раскрашенная при помощи внешней фотокамеры

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с беспилотника и, как показывает практика, зачастую без этой технологии никак не обойтись, например, для съёмки недоступных для сканирования участков, таких как, скажем, купола церквей. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры».
