Градуировка автоцистерны молоковоза геометрическим методом по данным лазерного сканирования

Градуировка автоцистерны молоковоза по технологии лазерного сканирования

28.04.2022 г.

Инженерная компания «НГКИ» оперативно выполнила градуировку автоцистерны молоковоза в Волгоградской области геометрическим методом по технологии лазерного сканирования. Цистерна молоковоза состоит из четырёх отдельных секций, в каждую из которых был помещён лазерный сканер Leica RTC360 для выполнения точных обмеров.

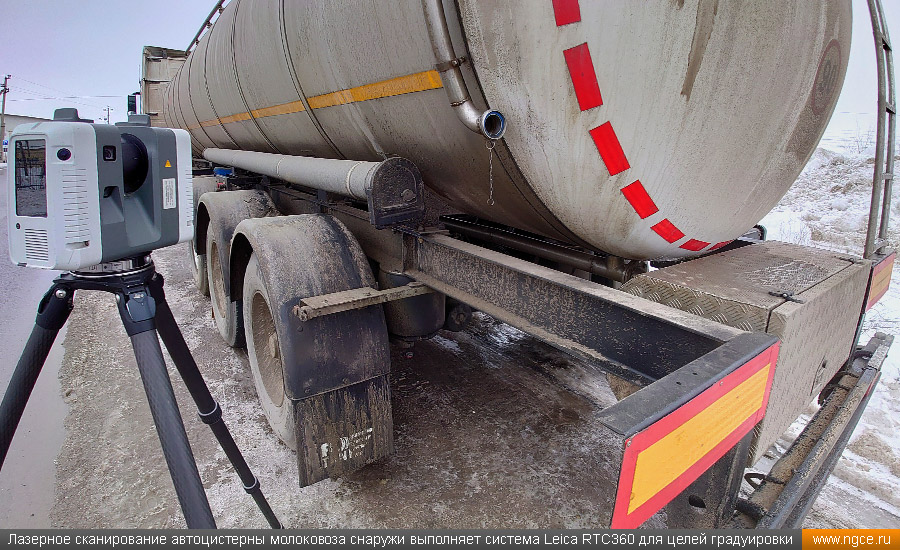

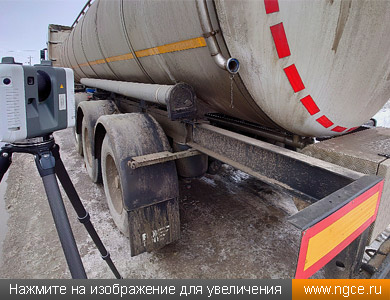

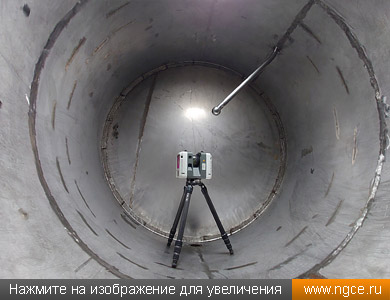

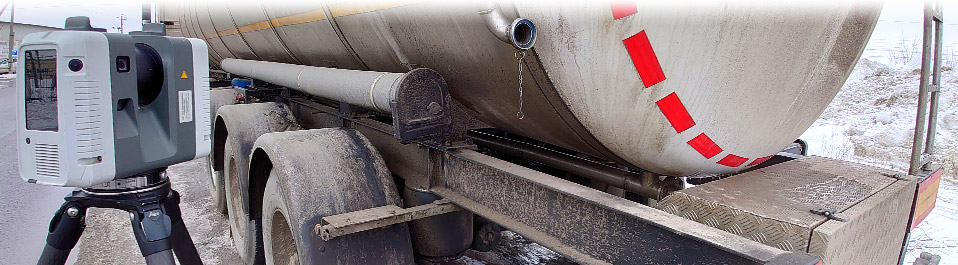

Лазерное сканирование автоцистерны молоковоза снаружи выполняет система Leica RTC360 для целей градуировки автоцистерны Лазерный сканер Leica RTC360 выполняет обмеры одной из секций автоцистерны молоковоза для целей градуировки автоцистерны

Нашему традиционному Заказчику, транспортной компании из Волгоградской области, которая занимается перевозкой молока от хозяйств до молокозаводов, потребовалась срочная калибровка новой четырёхсекционной автоцистерны-молоковоза. Благодаря тому, что этот вид резервуаров является подвижным, владелец молоковоза пригнал его прямо к аэропорту, и наш специалист произвёл точные обмеры секций цистерны без потери времени, а уже через пять часов летел обратно в Москву, чтобы оперативно приступить к камеральной обработке данных измерений.

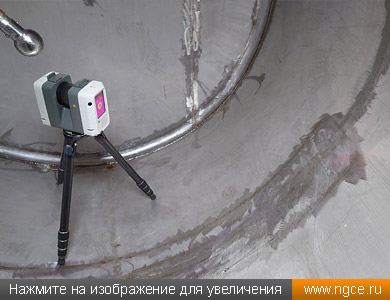

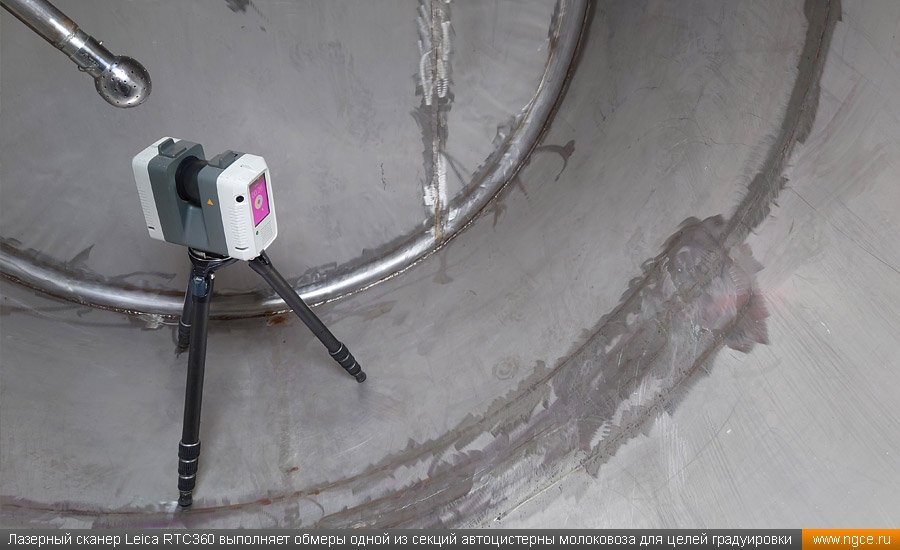

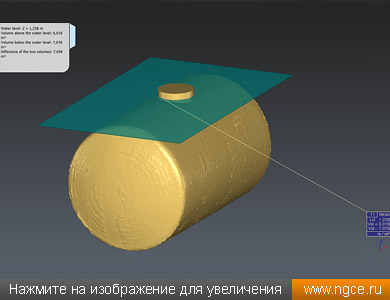

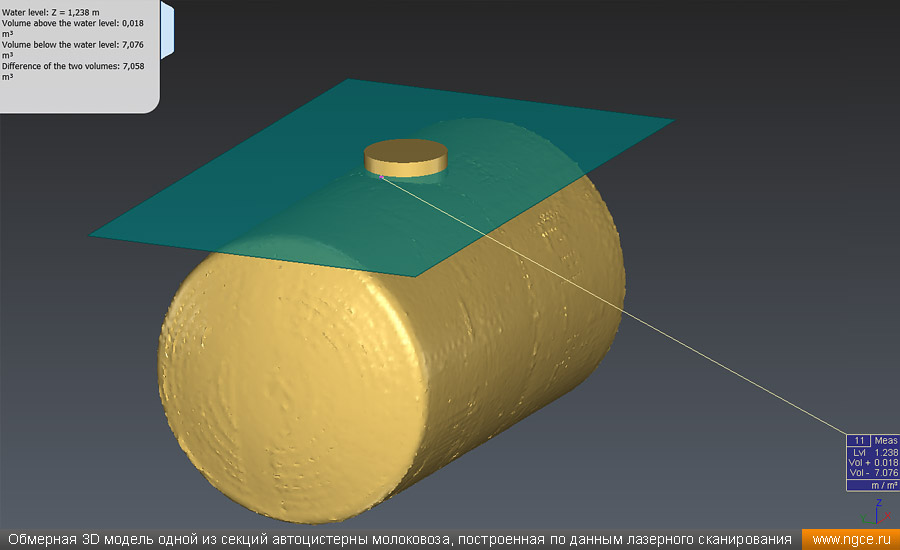

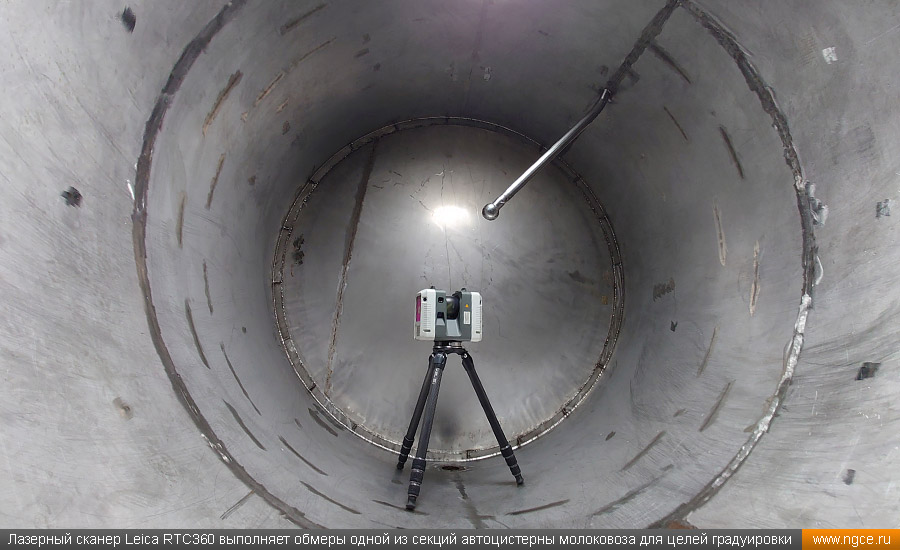

Лазерный сканер Leica RTC360 выполняет обмеры одной из секций автоцистерны молоковоза для целей градуировки Обмерная 3D модель одной из секций автоцистерны молоковоза, построенная по данным лазерного сканирования

Обмеры автоцистерны методом лазерного сканирования каждой секции изнутри заняли три часа рабочего времени. Для точного определения пространственного положения цистерны по отношению к горизонту, цистерна была также отсканирована и снаружи. Камеральный этап работ, на котором было произведено 3D моделирование каждой секции и вычисление объёмов заполнения до уровня сварного шва люк-лаза, заняла два рабочих дня. Расчётная точность определения объёма получилась на уровне 0,2% от объёма заполнения под мерный шов люк-лаза каждой секции.

Градуировочные таблицы резервуаров, составленные по данным обмеров

Ниже вы можете посмотреть отчётные материалы, включая вычисленные объёмы секций автоцистерны молоковоза и градуировочные таблицы каждой секции автоцистерны.

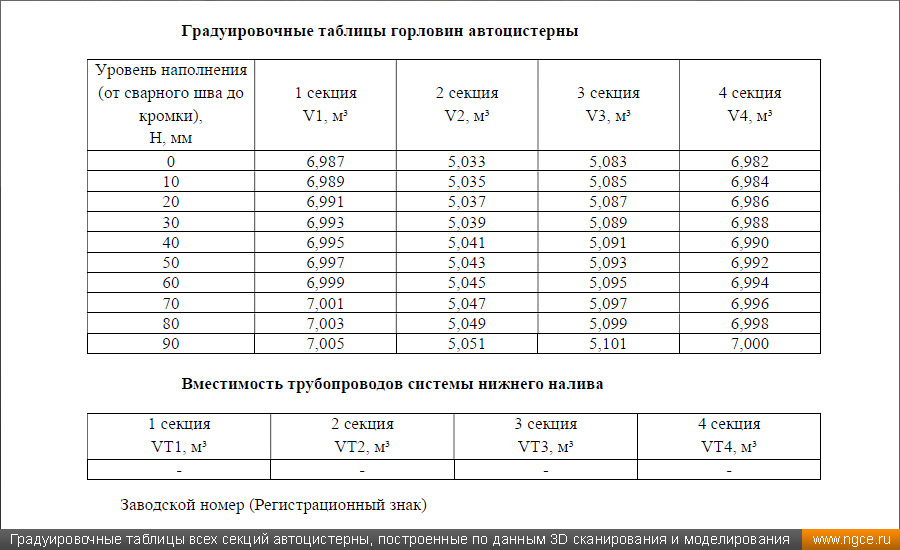

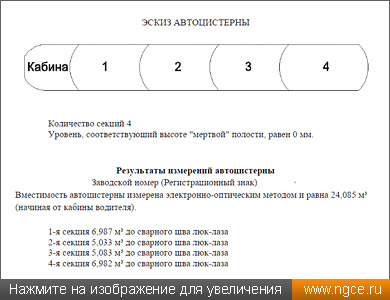

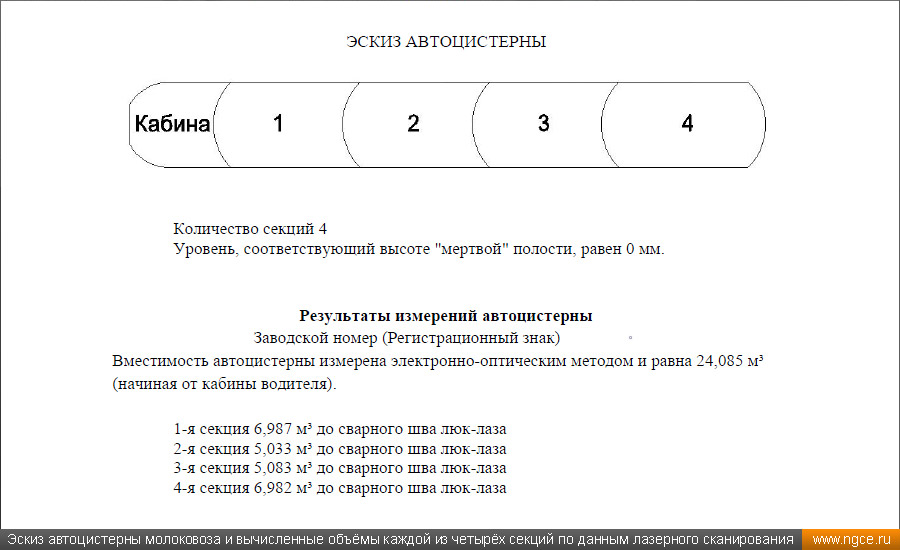

Эскиз автоцистерны молоковоза и вычисленные объёмы каждой из четырёх секций по данным лазерного сканирования Градуировочные таблицы всех секций автоцистерны, построенные по данным 3D сканирования и моделирования

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных, автоцистерн) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая позволяет зафиксировать реальную геометрию резервуара или трубопровода с учётом деформаций, а также учесть все их внутренние детали и инфраструктуру. После обмерных работ выполняется построение точной 3D модели резервуара, по которой уже производится подсчёт объёма и построение градуировочных таблиц. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
