Обмеры методом лазерного сканирования и 3D моделирование помещений на двух этажах ЖК City Park для дизайна интерьеров

Обмеры и 3D моделирование помещений в ЖК City Park для дизайна интерьеров

25.03.2022 г.

Специалисты инженерного предприятия «НГКИ» выполнили обмеры и 3D моделирование помещений на двух этажах нового ЖК City Park на Красной Пресне в Москве для целей подготовки проекта внутреннего обустройства и дизайна интерьеров. Обмеры помещений были осуществлены нами методом лазерного сканирования при помощи системы Leica ScanStation P20.

Наши старые партнеры из московского дизайнерское бюро обратились к нам с просьбой произвести обмерные работы на двух этажах нового жилого комплекса в местах расположения будущих общественных пространств и по данным обмеров построить точную 3D модель помещений в формате Revit. Общая площадь помещений в здании, которые мы отсканировали и смоделировали, составила около 2700 квадратных метров. Помещения были пустые, без отделки, с базовым набором основных коммуникаций.

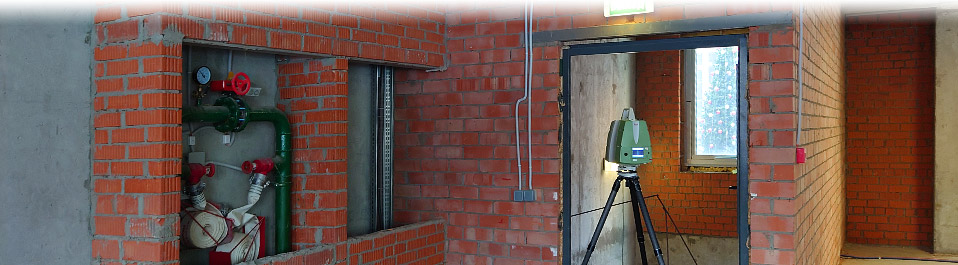

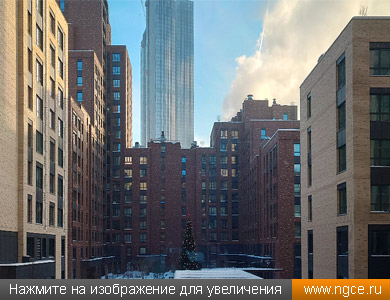

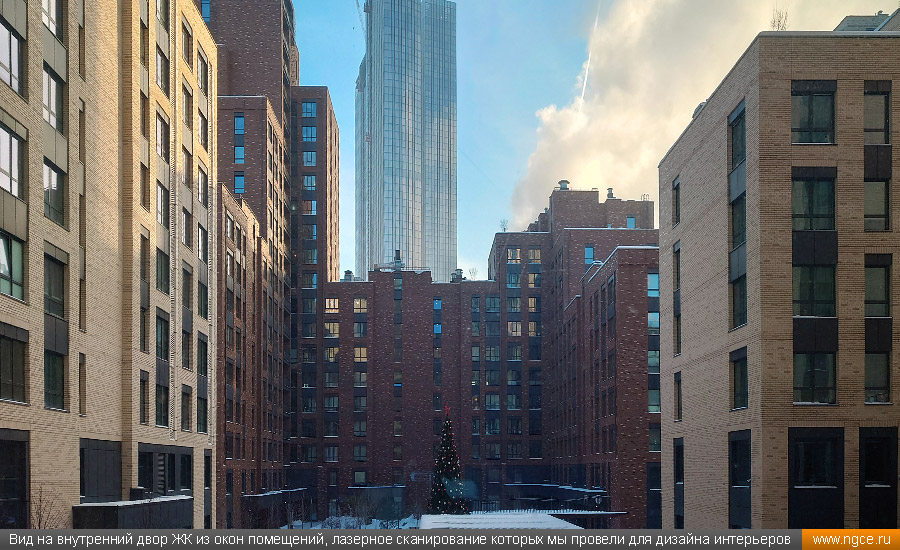

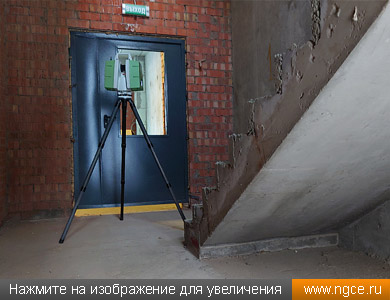

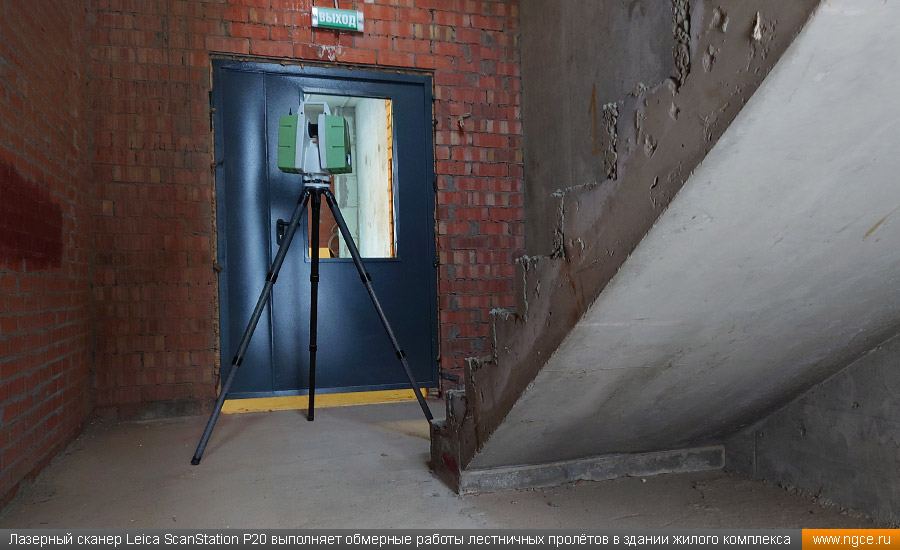

Вид на внутренний двор ЖК из окон помещений, лазерное сканирование которых мы провели для дизайна интерьеров Лазерный сканер Leica ScanStation P20 выполняет обмерные работы лестничных пролётов в здании жилого комплекса

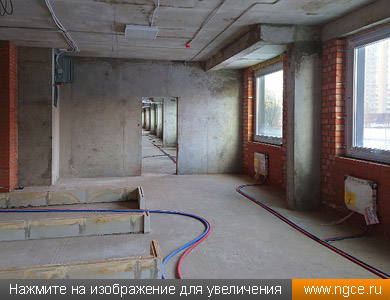

Обмерные работы в помещениях жилого комплекса для построения 3D модели

Перед началом обмерных работ Заказчик сформулировал грамотное и подробное Техническое задание, в котором чётко и ясно были указаны все требования и параметры будущей 3D модели: что и с какой подробностью необходимо отобразить, что нужно показать приближённо, чем можно пренебречь, что не требуется отображать вовсе. Это очень важный и необходимый этап, без которого нормальная работа невозможна. В подготовке и обсуждении Технического задания участвовали обе стороны, и поэтому мы точно знали и понимали, что и как делать, а Заказчик точно знал, что он получит в результате.

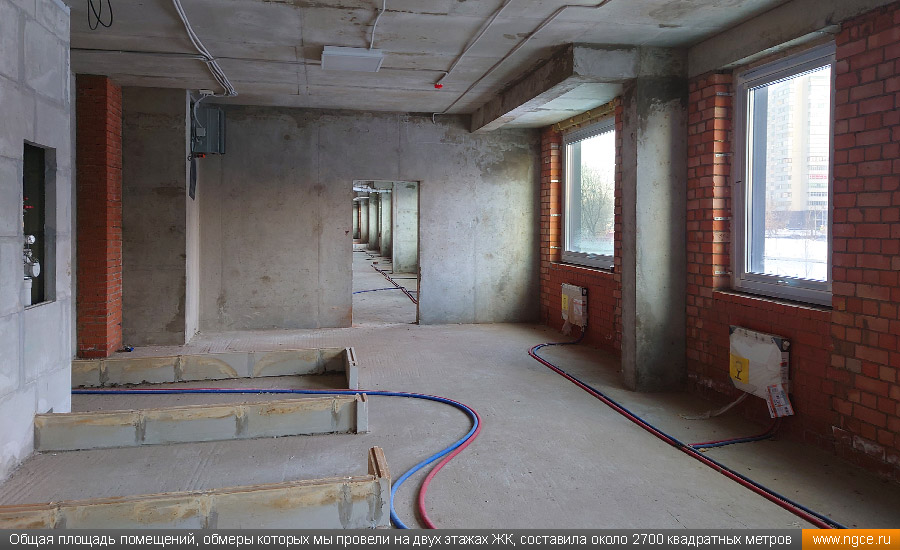

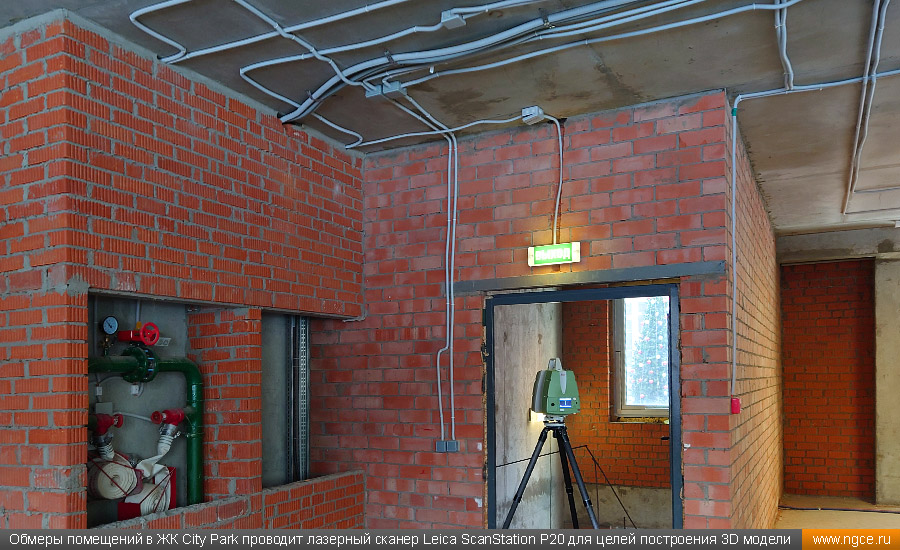

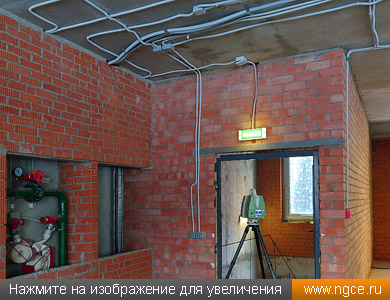

Обмеры помещений в ЖК City Park проводит лазерный сканер Leica ScanStation P20 для целей построения 3D модели Общая площадь помещений, обмеры которых мы провели на двух этажах ЖК, составила около 2700 квадратных метров

Лазерное сканирование и построение обмерной 3D модели помещений в формате Revit

На лазерное сканирование помещений нами было затрачено два рабочих дня, ещё десять дней потребовалось нам на построение 3D модели в программном обеспечении Autodesk Revit на основе технологии BIM, предназначенном для проектирования архитектурных элементов и инженерных систем, проектирования, детализации и разработки строительных конструкций, а также строительства. Ещё один день у наших специалистов заняло устранение ряда небольших замечаний к 3D модели.

Готовая 3D модель была передана Заказчику в формате RVT, и его специалисты приступили к работе над проектом.

Ниже вы сможете посмотреть скриншоты облаков точек лазерного сканирования и построенных по ним итоговых обмерных 3D моделей этих же помещений в формате Revit:

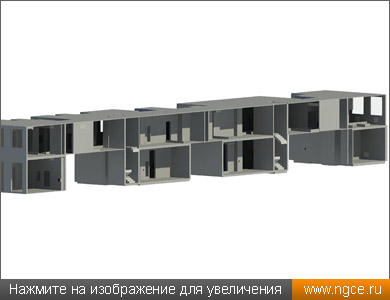

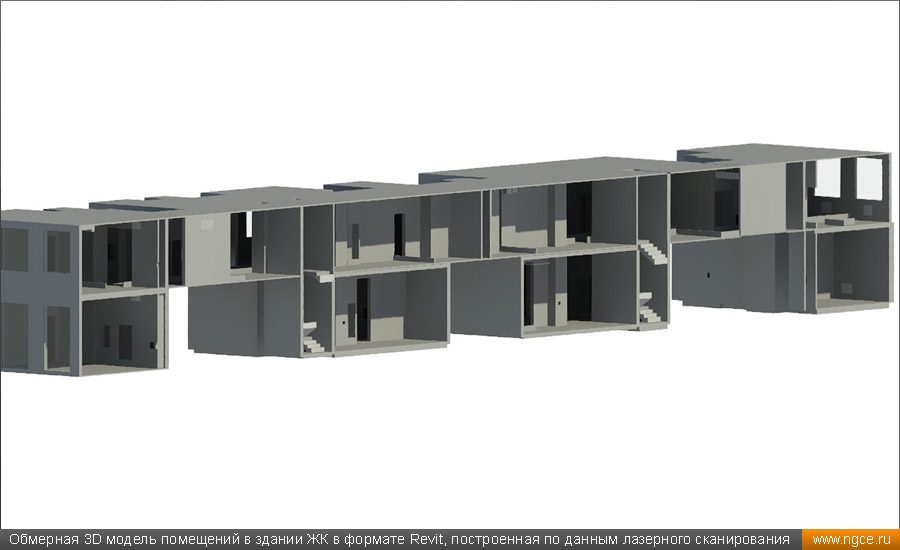

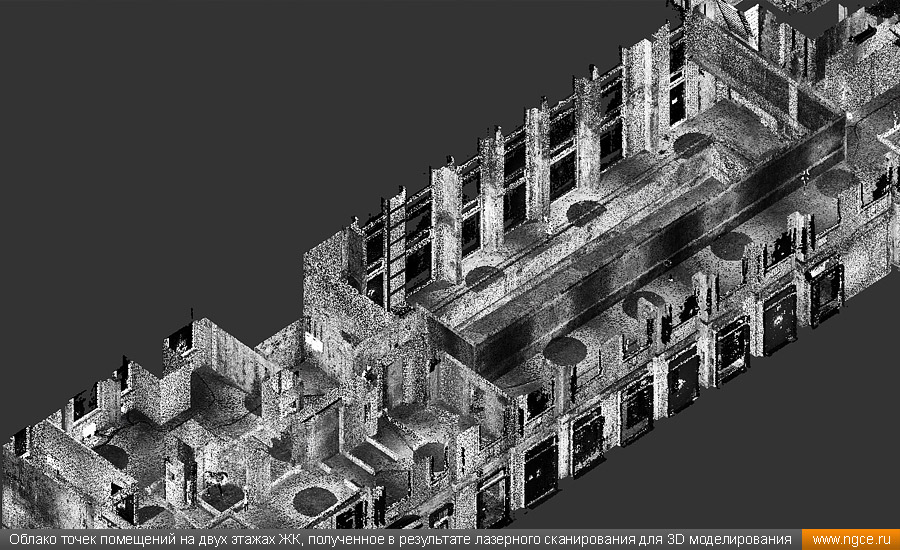

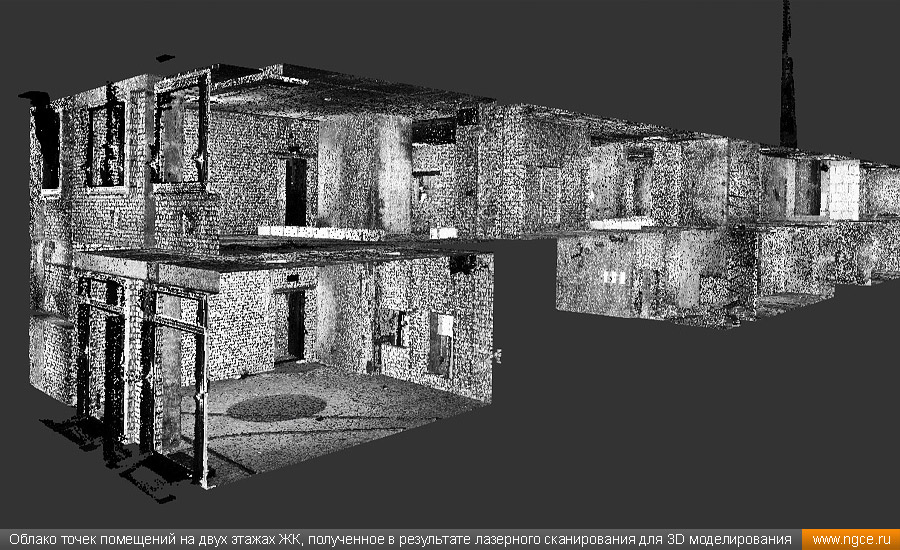

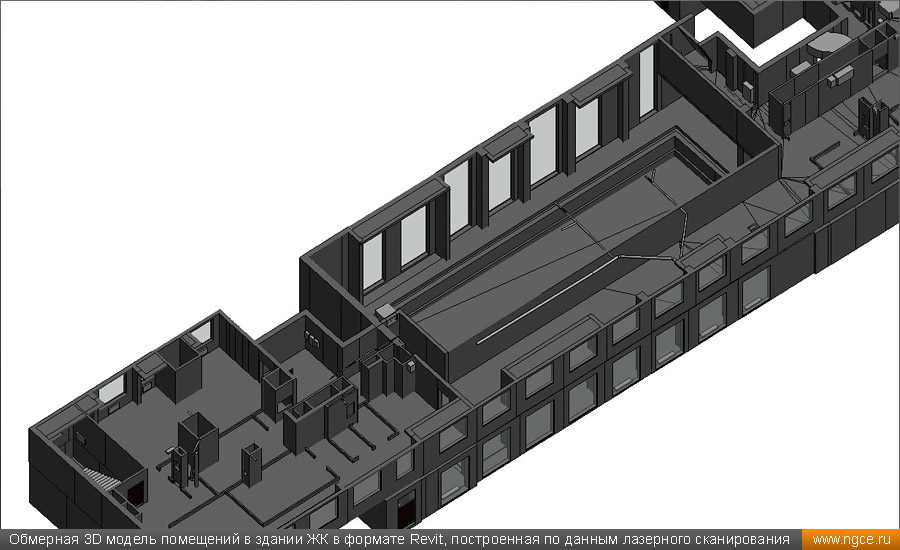

Облако точек помещений на двух этажах ЖК, полученное в результате лазерного сканирования для 3D моделирования Обмерная 3D модель помещений в здании ЖК в формате Revit, построенная по данным лазерного сканирования

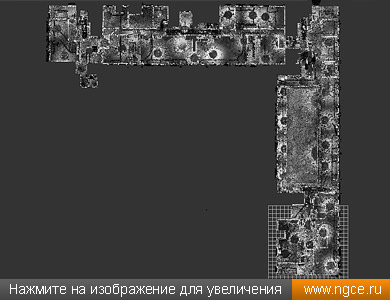

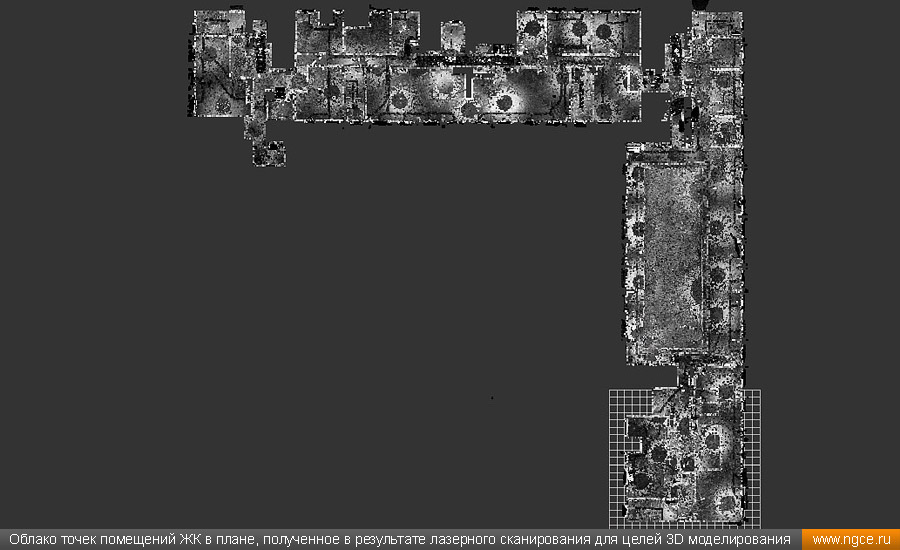

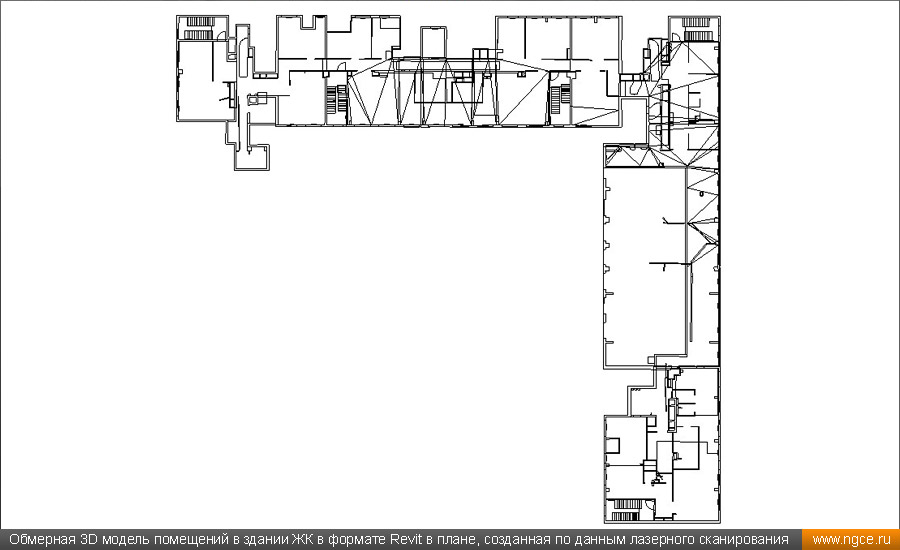

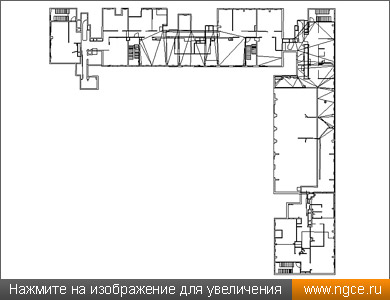

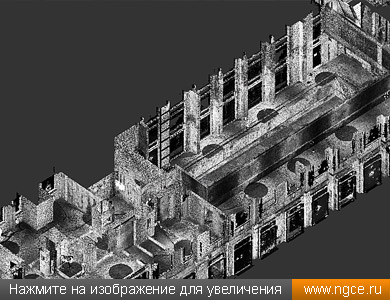

Облако точек помещений ЖК в плане, полученное в результате лазерного сканирования для целей 3D моделирования Обмерная 3D модель помещений в здании ЖК в формате Revit в плане, созданная по данным лазерного сканирования

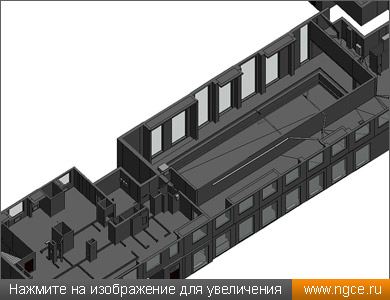

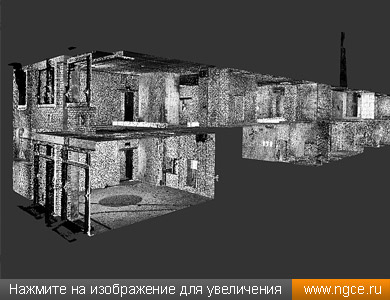

Облако точек помещений на двух этажах ЖК, полученное в результате лазерного сканирования для 3D моделирования Обмерная 3D модель помещений в здании ЖК в формате Revit, построенная по данным лазерного сканирования

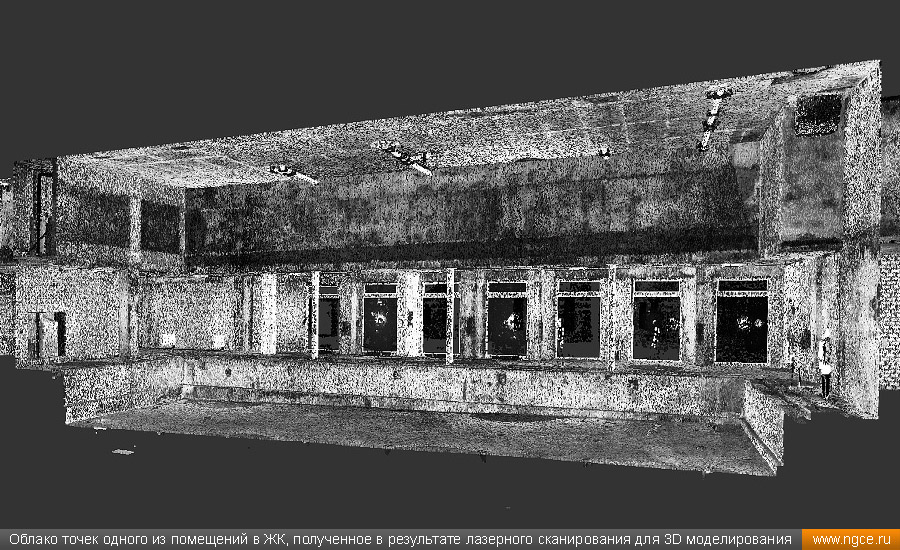

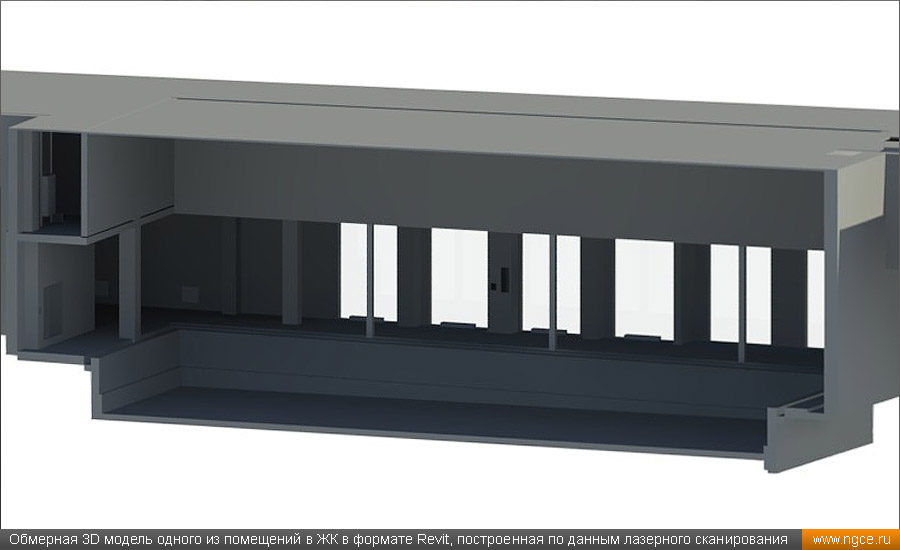

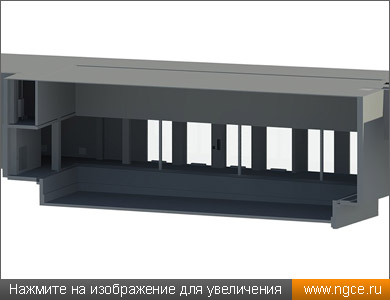

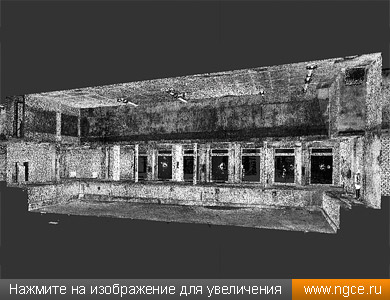

Облако точек одного из помещений в ЖК, полученное в результате лазерного сканирования для 3D моделирования Обмерная 3D модель одного из помещений в ЖК в формате Revit, построенная по данным лазерного сканирования

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
