Лазерное сканирование и 3D моделирование исторического особняка в Ярославле для реставрации и реконструкции

Лазерное сканирование и 3D моделирование исторического здания в Ярославле

04.03.2022 г.

Специалисты инженерного предприятия «НГКИ» выполнили обмеры и 3D моделирование исторического особняка в самом центре Ярославля на площади Челюскинцев для целей подготовки проекта его реставрации и реконструкции. Обмерные работы были проведены по технологии лазерного сканирования.

Заброшенный исторический особняк в самом центре Ярославля был выкуплен в частное пользование. В соответствии с требованиями законодательства при проведении приспособления здания к современному использованию в качестве жилого строения должен быть сохранён исторический внешний вид здания и его интерьеров. Поэтому новые хозяева и привлекли профессиональных реставраторов к проектированию и осуществлению реставрации, реконструкции и приспособления особняка.

С выбранной новыми владельцами особняка строительно-реставрационной компанией мы ранее уже делали обмеры различных объектов историко-культурного наследия и хорошо знаем требования, возникающие в процессе подготовки и осуществления обмеров.

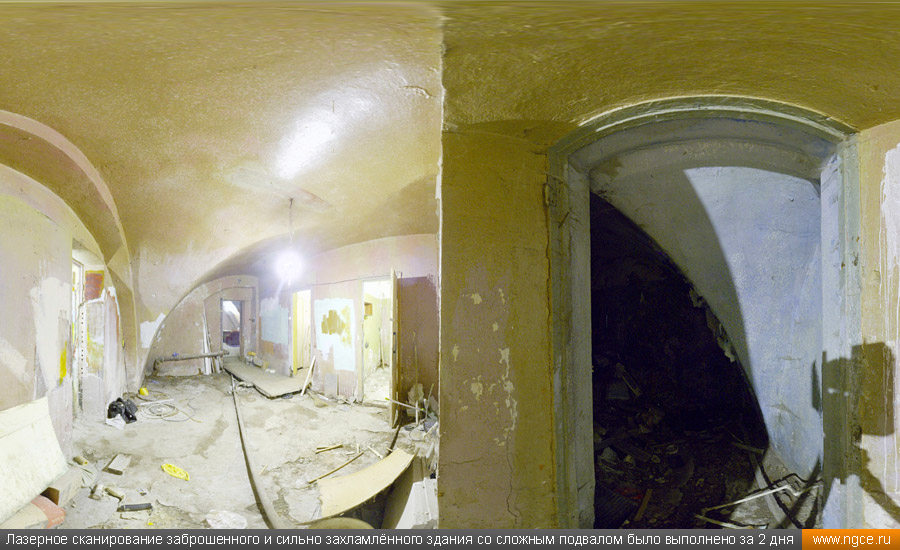

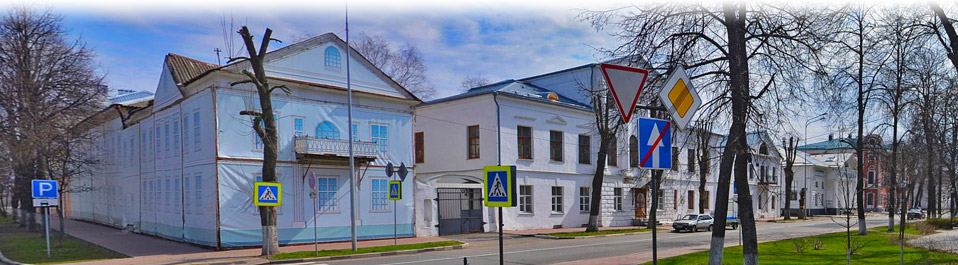

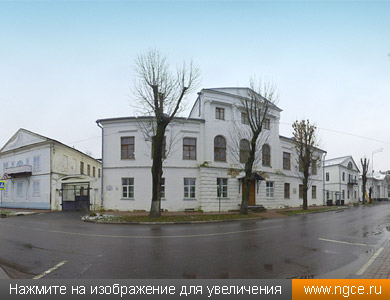

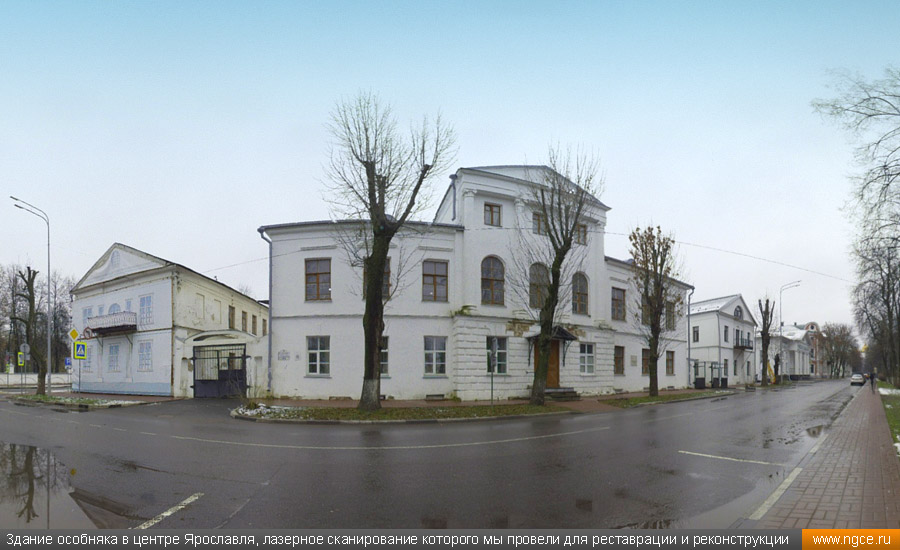

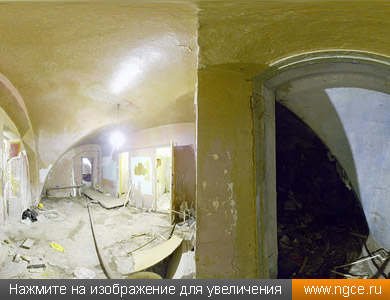

Здание особняка в центре Ярославля, лазерное сканирование которого мы провели для реставрации и реконструкции Лазерное сканирование заброшенного и сильно захламлённого здания со сложным подвалом было выполнено за 2 дня

Обмерные работы и построение точной 3D модели здания особняка в формате PLN

Лазерное сканирование заброшенного и сильно захламлённого здания со сложным подвалом было выполнено за два рабочих дня. Сшивка сканов в единое облако точек лазерного сканирования также заняла два дня. А вот построение точной обмерной 3D модели здания в ArchiCAD (формат PLN) заняла гораздо больше времени из-за того, что, как показала наша многолетняя практика, программное обеспечение для проектирования зданий предоставляет очень немного возможностей для точного 3D моделирования далеко не идеальных стен старинных зданий и сооружений, особенно сводчатых потолков и храмовых сводов.

В результате Заказчику была передана точная актуальная обмерная 3D модель здания в формате PLN (ArchiCAD), и его специалисты приступили к подготовке проекта реставрации и реконструкции особняка.

Ниже вы можете посмотреть скриншоты точечных 3D моделей особняка, полученных в результате сшивки облаков точек лазерного сканирования:

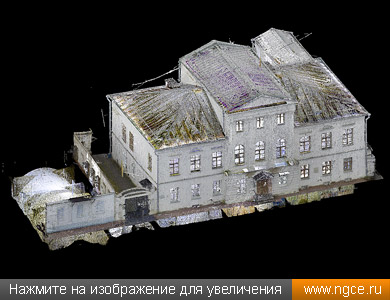

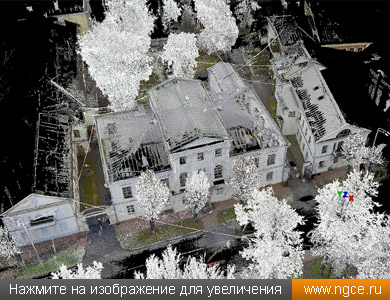

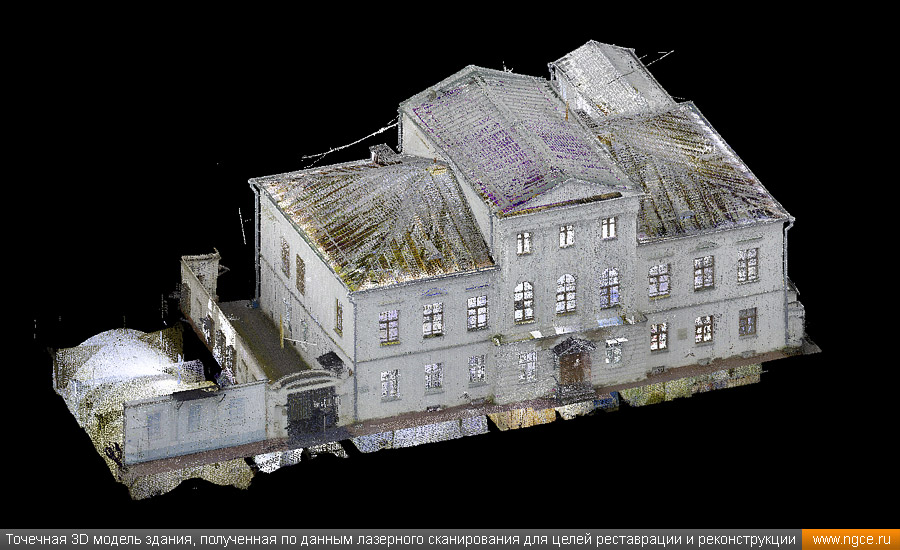

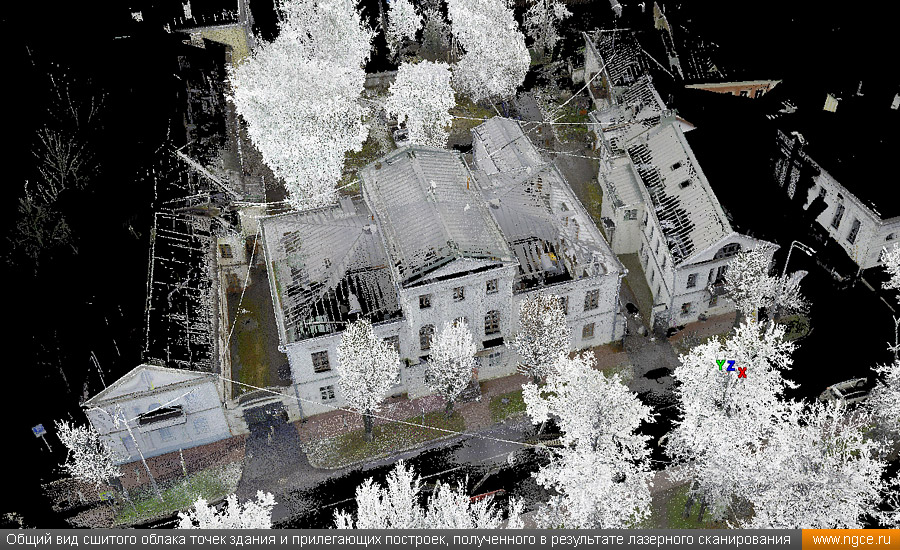

Общий вид сшитого облака точек здания и прилегающих построек, полученного в результате лазерного сканирования Точечная 3D модель здания, полученная по данным лазерного сканирования для целей реставрации и реконструкции

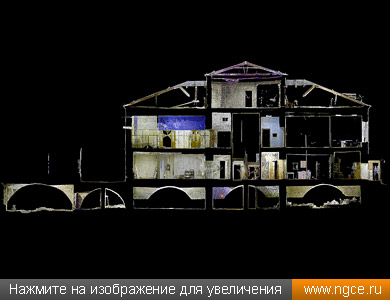

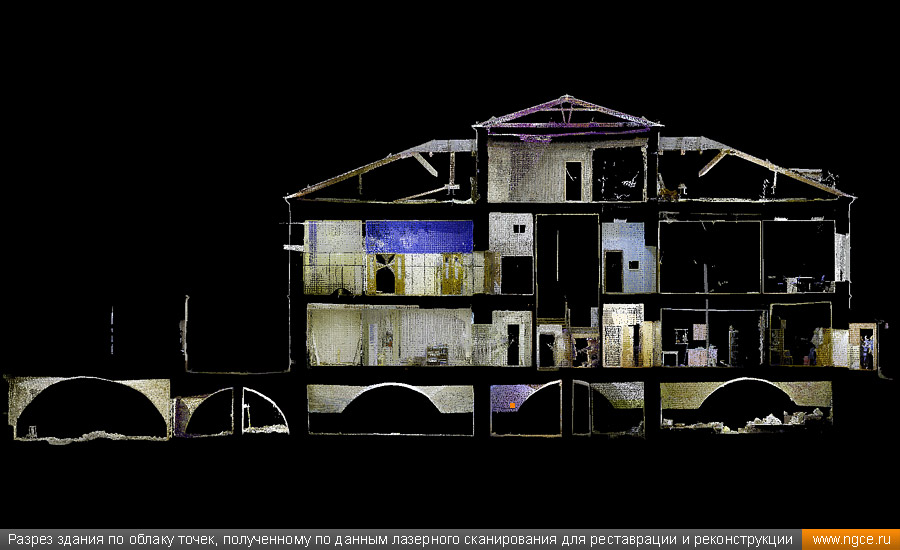

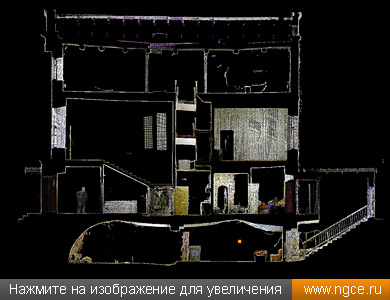

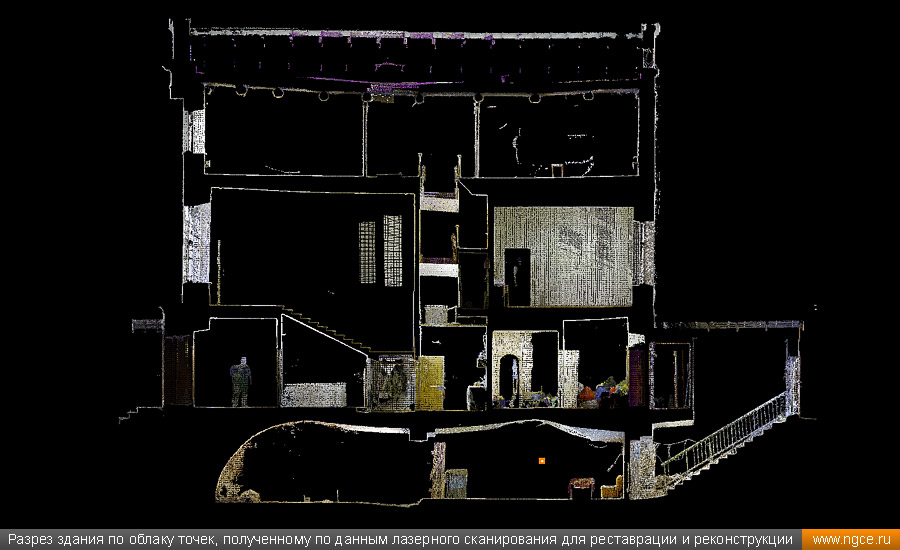

Разрез здания по облаку точек, полученному по данным лазерного сканирования для реставрации и реконструкции Разрез здания по облаку точек, полученному по данным лазерного сканирования для реставрации и реконструкции

Обмерная 3D модель здания, построенная по данным лазерного сканирования

Ниже вы можете посмотреть скриншоты итоговой точной обмерной 3D модели исторического особняка в формате PLN (ArchiCAD), построенной по данным лазерного сканирования:

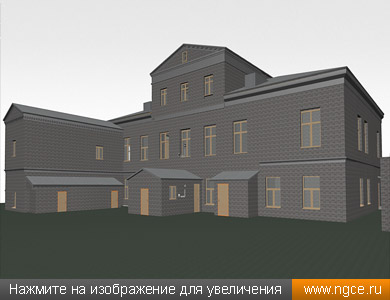

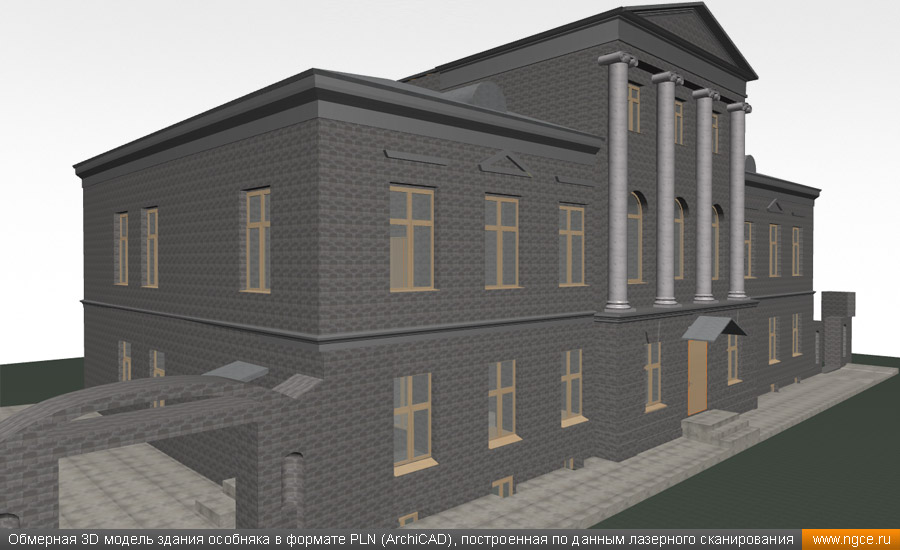

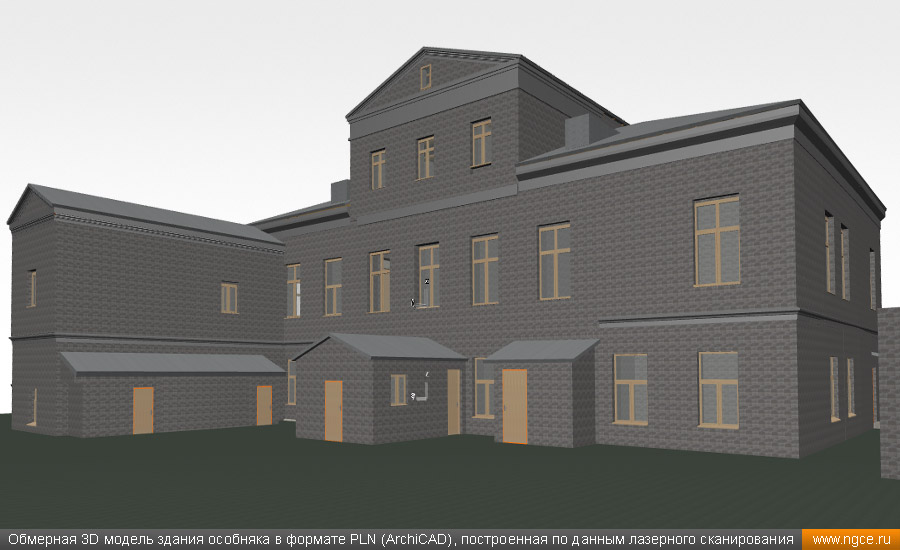

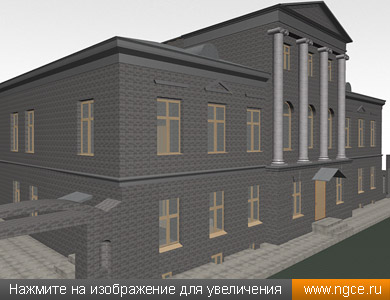

Обмерная 3D модель здания особняка в формате PLN (ArchiCAD), построенная по данным лазерного сканирования Обмерная 3D модель здания особняка в формате PLN (ArchiCAD), построенная по данным лазерного сканирования

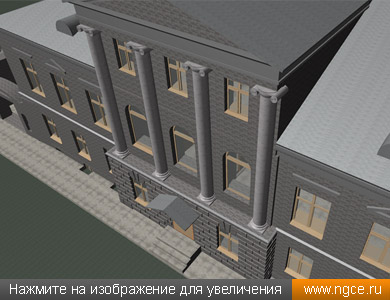

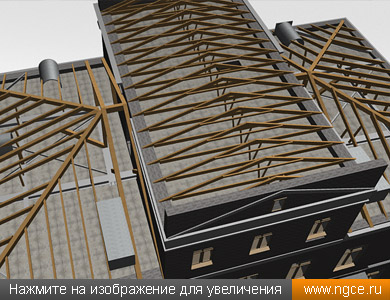

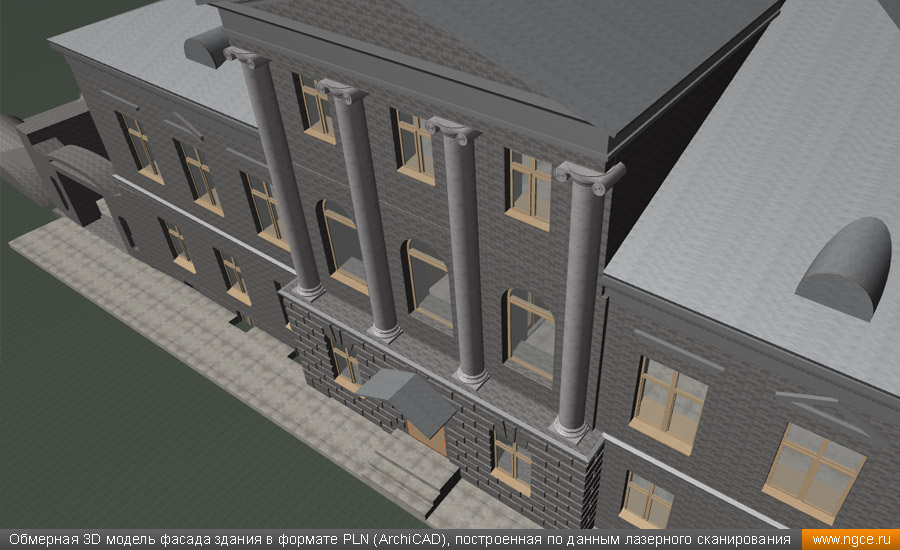

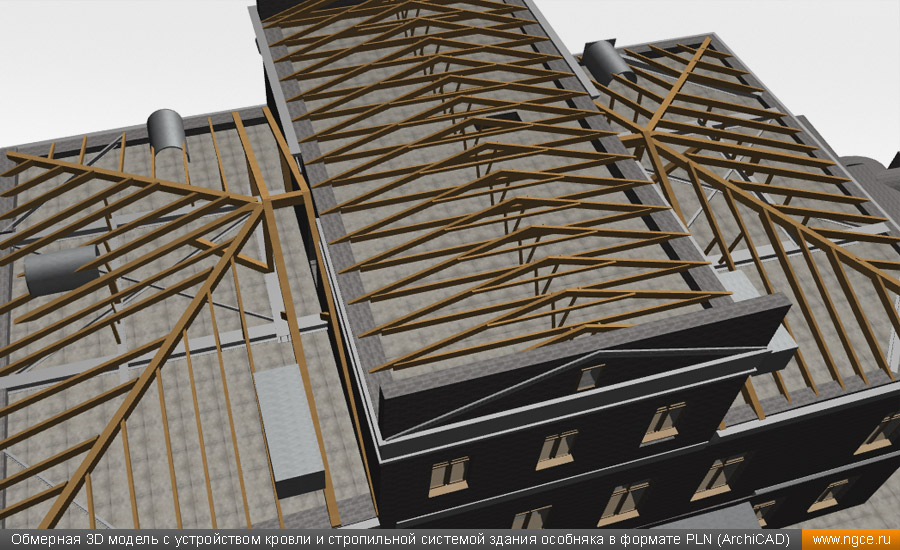

Обмерная 3D модель фасада здания в формате PLN (ArchiCAD), построенная по данным лазерного сканирования Обмерная 3D модель с устройством кровли и стропильной системой здания особняка в формате PLN (ArchiCAD)

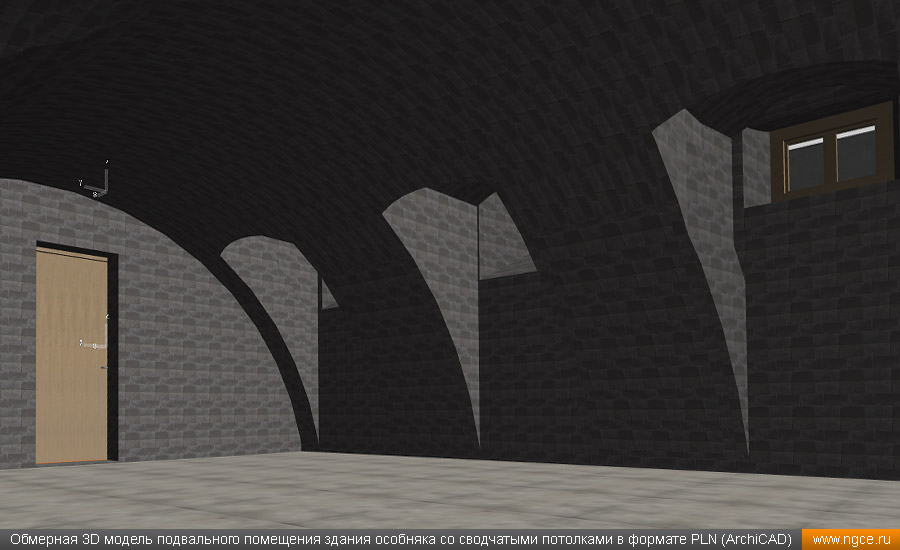

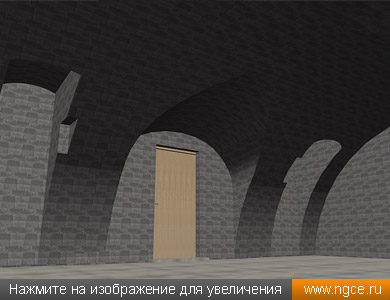

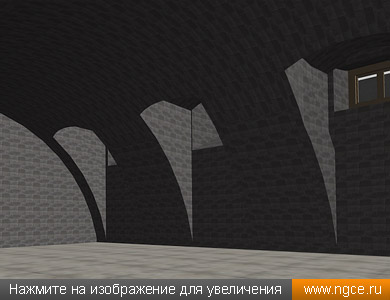

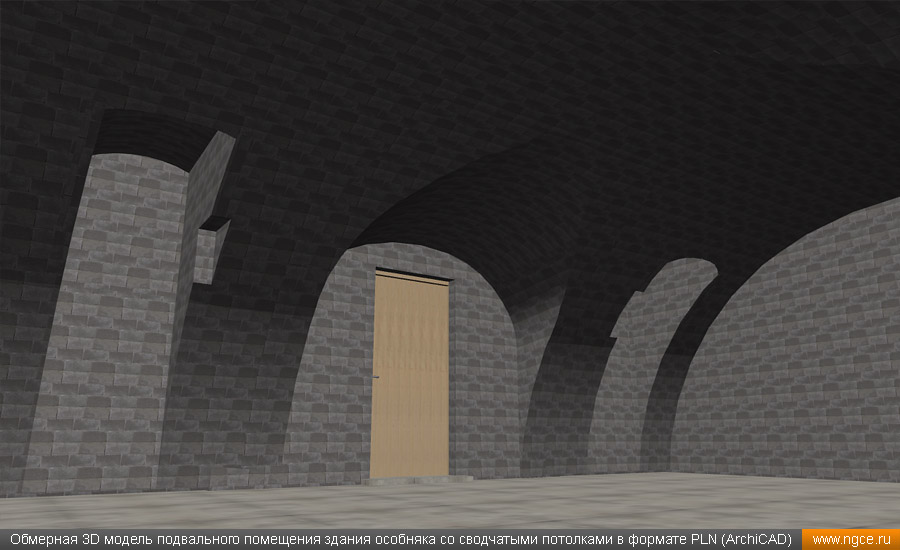

Обмерная 3D модель подвального помещения здания особняка со сводчатыми потолками в формате PLN (ArchiCAD) Обмерная 3D модель подвального помещения здания особняка со сводчатыми потолками в формате PLN (ArchiCAD)

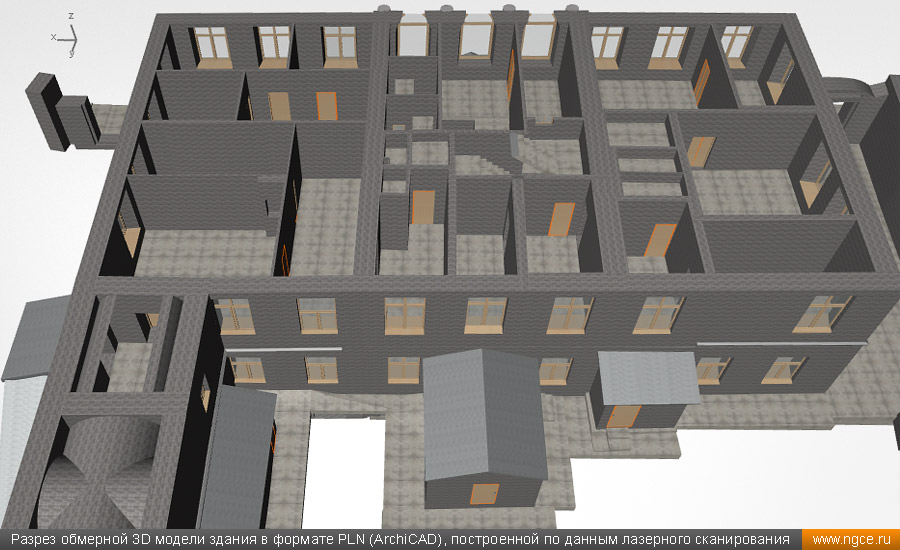

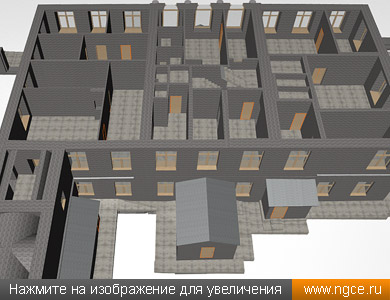

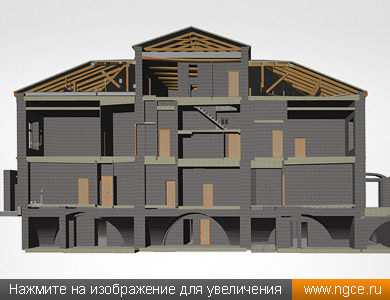

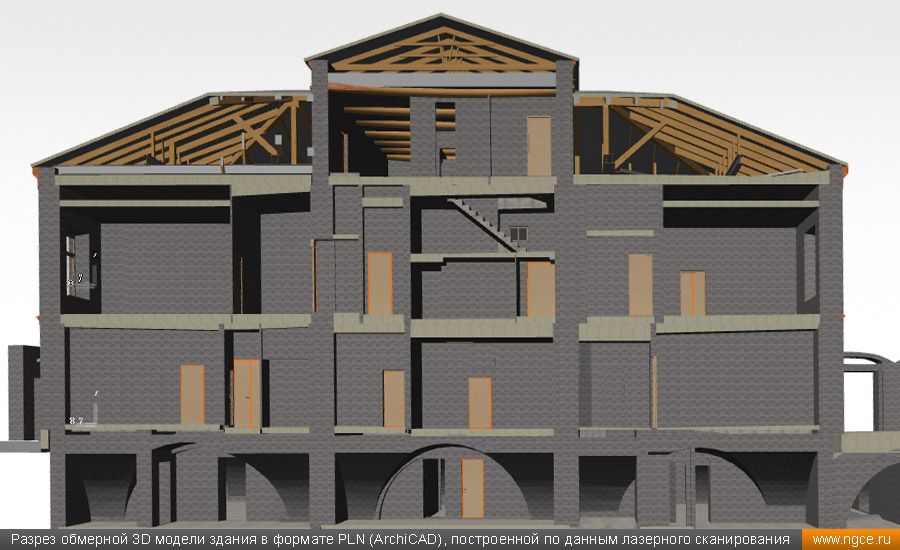

Разрез обмерной 3D модели здания в формате PLN (ArchiCAD), построенной по данным лазерного сканирования Разрез обмерной 3D модели здания в формате PLN (ArchiCAD), построенной по данным лазерного сканирования

Инженерная компания «НГКИ» имеет внушительный многолетний опыт проведения обмерных работ на различных объектах историко-культурного наследия для целей реставрации и реконструкции. Обмерные работы выполняются с применением технологии лазерного сканирования, которая позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с беспилотника и, как показывает практика, зачастую без этой технологии никак не обойтись, например, для съёмки недоступных для сканирования участков, таких как, скажем, купола церквей. Результатом обмерных работ является облако точек измерений, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или же их отдельных частей, либо производят 3D моделирование в различных форматах — в зависимости от поставленной Заказчиком задачи. С более подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
