Калибровка танков наливных судов во Владивостоке методом лазерного сканирования и составление градуировочных таблиц

Калибровка танков наливных судов и составление градуировочных таблиц

25.01.2022 г.

Инженерной компанией «НГКИ» выполнена калибровка танков четырёх самоходных наливных судов геометрическим методом во Владивостоке. Обмеры танков судов были проведены по технологии лазерного сканирования при помощи системы Leica ScanStation P20.

Самоходные корабли предназначены для перевозки, приёма, хранения и выдачи различных видов жидкостей — нефтепродуктов (дизельного топлива, бензина, машинного масла), воды, а также других видов жидкостей, которые не агрессивны к материалам ёмкости.

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом с применением лазерного сканирования.

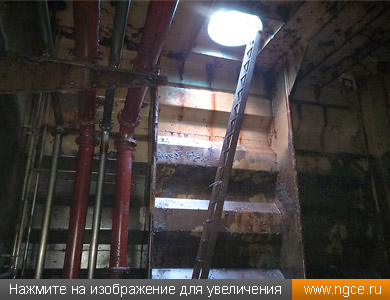

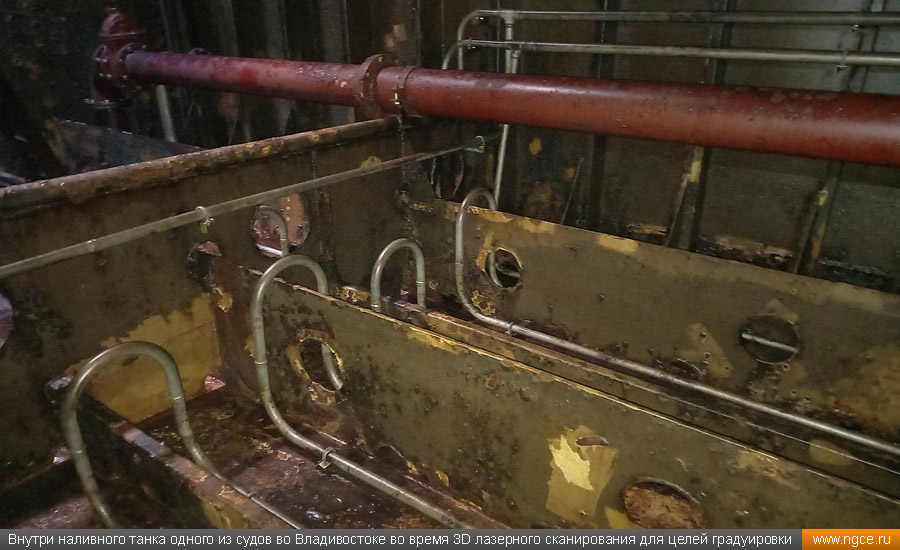

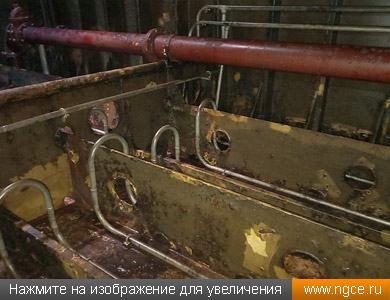

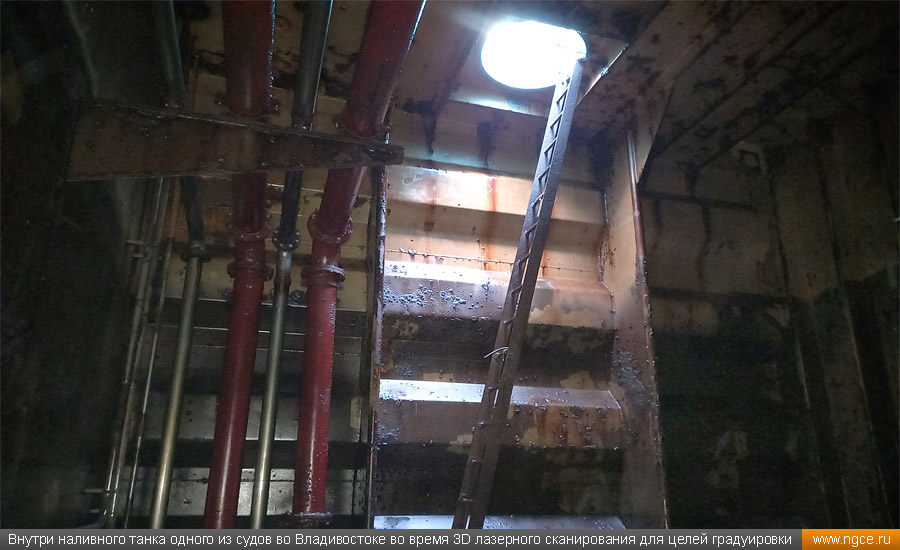

Внутри наливного танка одного из судов во Владивостоке во время 3D лазерного сканирования для целей градуировки Внутри наливного танка одного из судов во Владивостоке во время 3D лазерного сканирования для целей градуировки

Танки всех четырёх наливных судов были очень плохо зачищены и слиты. В этих условиях выполнить градуировку резервуаров объёмным методом практически невозможно, поскольку утилизировать использованную воду вместе с остатками нефтепродуктов очень дорого и не рентабельно.

Наш Заказчик перевозил в танках светлые нефтепродукты, что позволило всё-таки произвести замеры 3D лазерным сканером без отмывания танков. Когда внутри танка перевозятся тёмные нефтепродукты, такие как мазут или битум, то необходима полная пропарка танка, так как лазерный луч 3D сканера не отражается от чёрной плёнки, оставшейся на стенках резервуара.

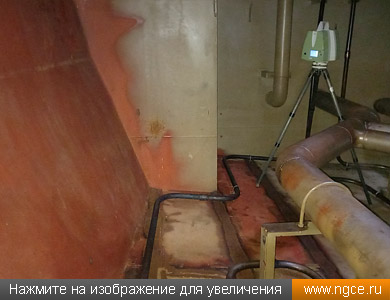

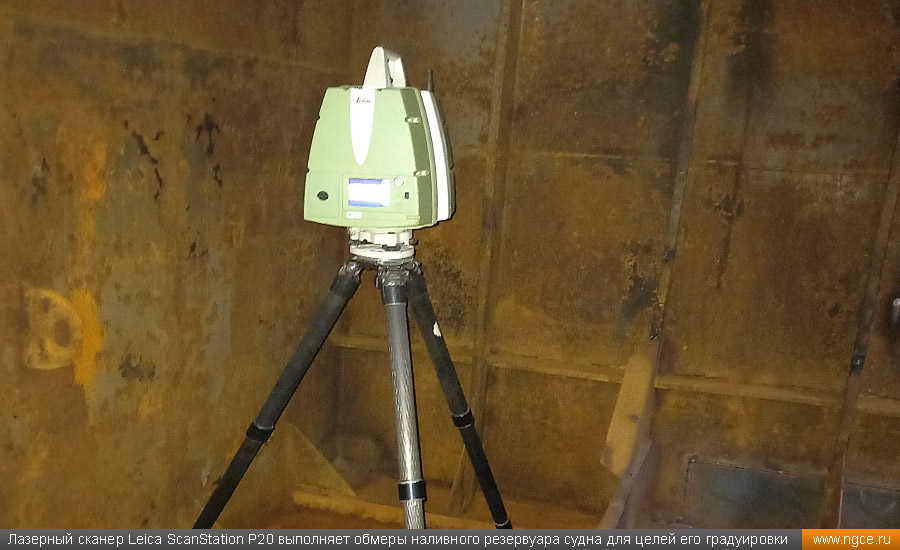

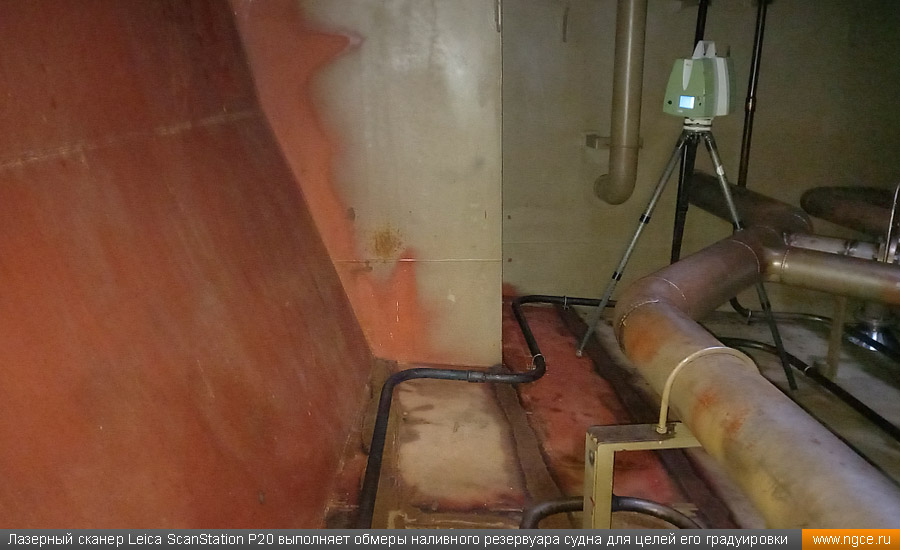

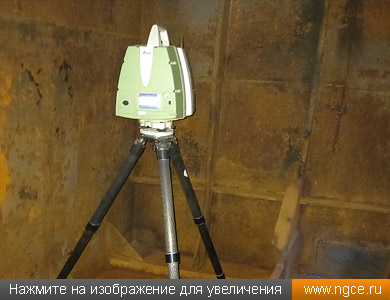

Лазерный сканер Leica ScanStation P20 выполняет обмеры наливного резервуара судна для целей его градуировки Лазерный сканер Leica ScanStation P20 выполняет обмеры наливного резервуара судна для целей его градуировки

Также неоспоримым преимуществом геометрического метода градуировки резервуаров с применением 3D обмеров лазерным сканером является возможность проведения полевых работ практически в любую погоду (от +30°C до -15°C) и любое время суток. Для выполнения работ геометрическим методом необходимо всего два условия:
— зачистка грузового танка под ветошь;
— положение судна в покое (без качки и прочих природных явлений).

Составление градуировочных таблиц танков наливных судов

На этапе обработки полученных полевых данных обмерных работ нами были построены детальные mesh 3D модели, которые позволяют вплоть до мелочей учесть все вмятины и выпучены каждого танка, а также в целом их сложную форму, что даёт возможность рассчитать объёмы с высокой точностью.

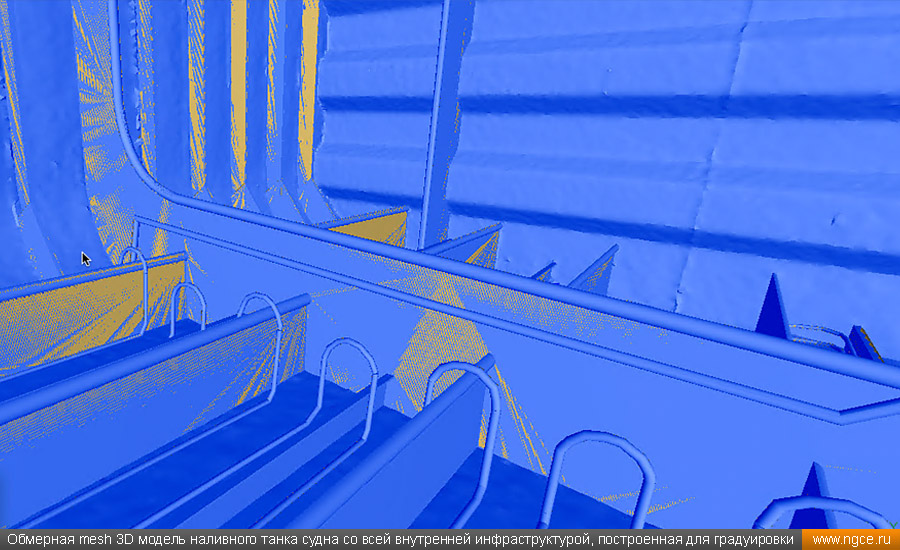

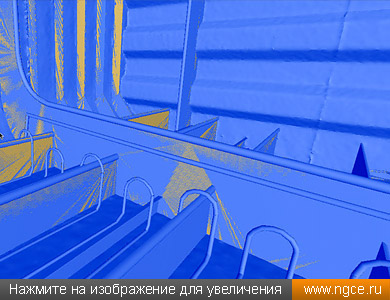

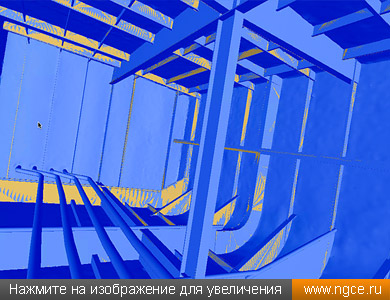

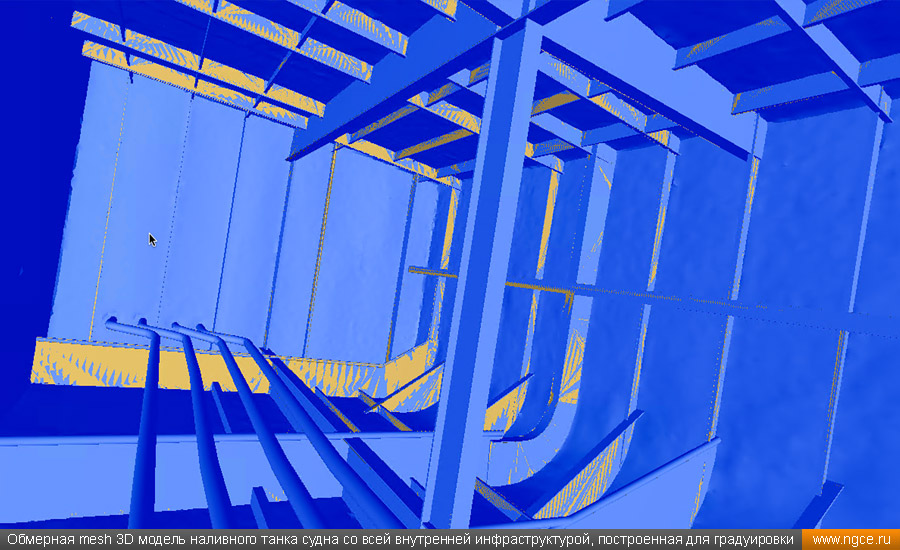

Обмерная mesh 3D модель наливного танка судна со всей внутренней инфраструктурой, построенная для градуировки Обмерная mesh 3D модель наливного танка судна со всей внутренней инфраструктурой, построенная для градуировки

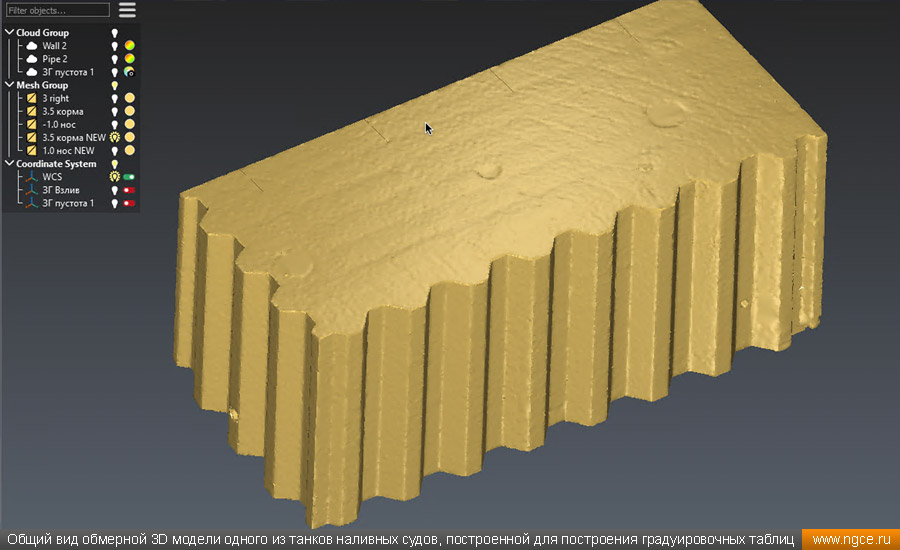

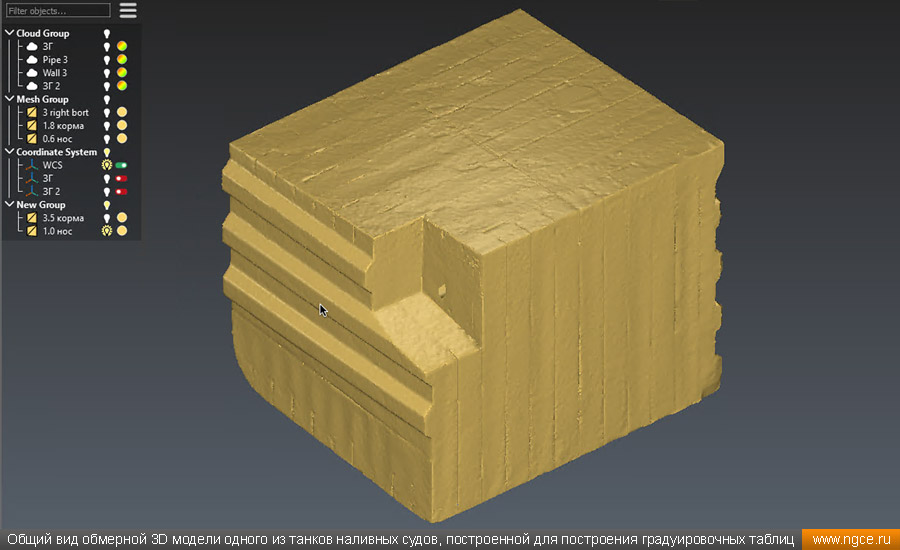

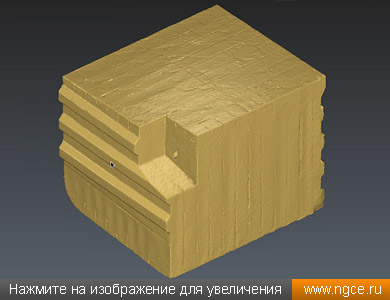

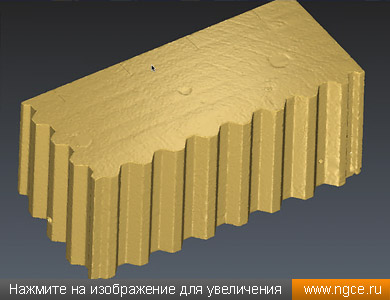

Общий вид обмерной 3D модели одного из танков наливных судов, построенной для построения градуировочных таблиц Общий вид обмерной 3D модели одного из танков наливных судов, построенной для построения градуировочных таблиц

Полученные точные калибровочные таблицы резервуаров судов

После детального моделирования грузовых танков были рассчитаны точные градуировочные таблицы на каждое судно.

Ниже можно посмотреть пример фрагмента градуировочной таблицы танка одного из наливных судов, рассчитанной нашими специалистами по данным результатов лазерного сканирования и 3D моделирования судовых резервуаров во Владивостоке:

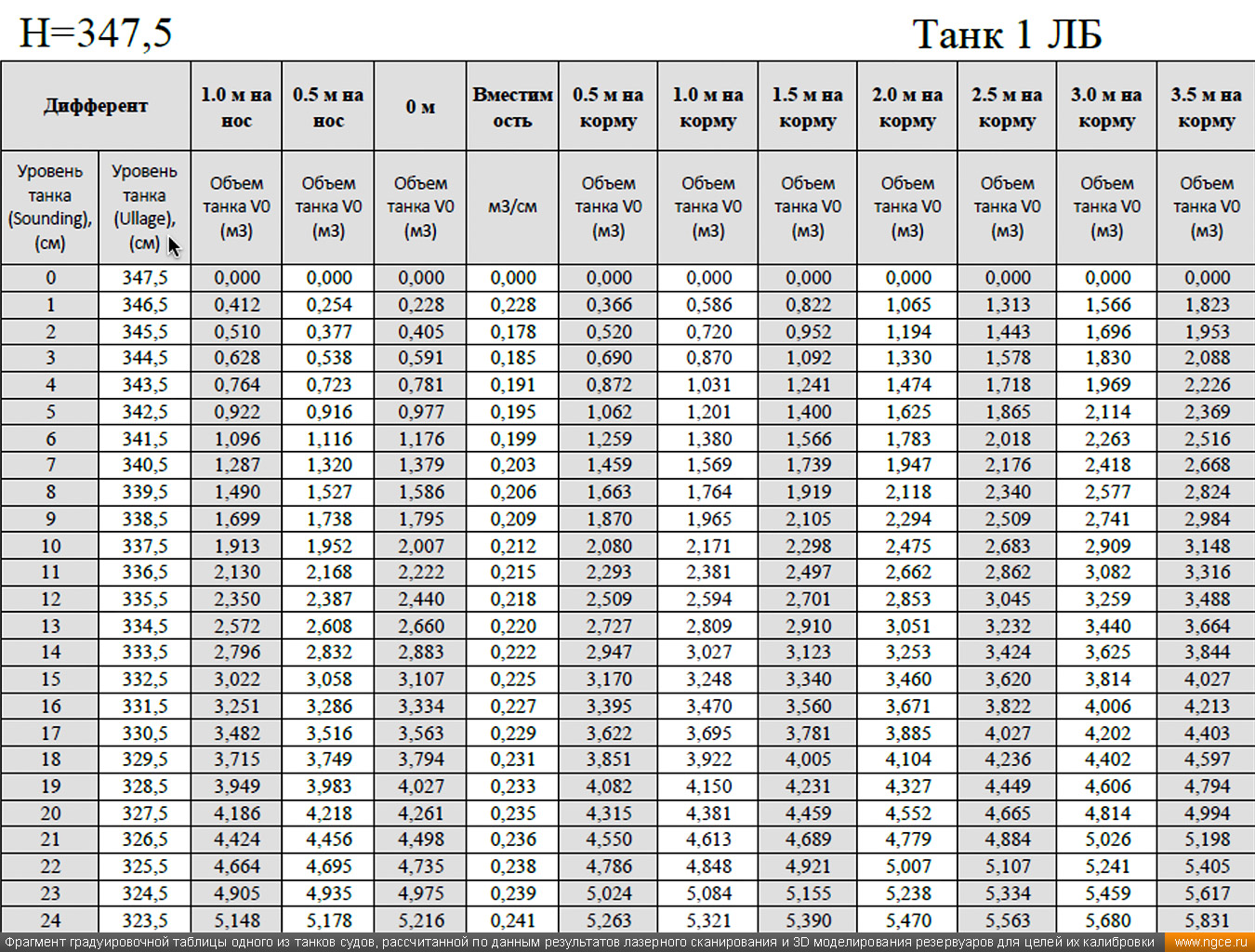

Фрагмент градуировочной таблицы одного из танков судов, рассчитанной по данным результатов лазерного сканирования и 3D моделирования резервуаров для целей их калибровки

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, также учесть их внутренние детали, инфраструктуру. В результате Заказчик получает градуировочные таблицы, рассчитанные с высокой точностью. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
