Новости: обмерные работы и инженерные изыскания
3D лазерное сканирование и аэрофотосъёмка с БПЛА Петропавловской церкви в селе Варзуга для целей реставрации

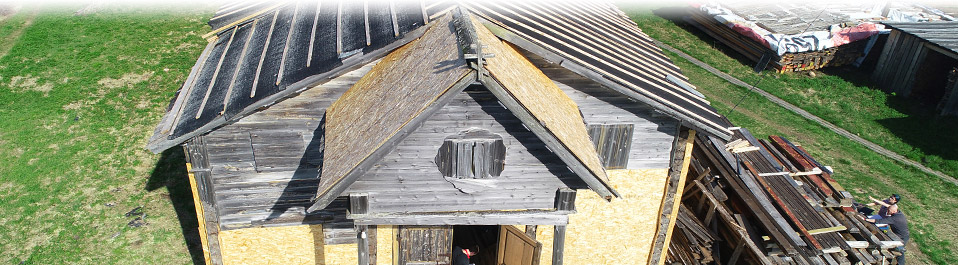

3D сканирование и съёмка с БПЛА церкви в селе Варзуга для реставрации

17.09.2021 г.

Специалисты инженерной компании «НГКИ» оперативно выполнили интересный проект по архитектурным обмерам аварийного здания церкви Святых апостолов Петра и Павла в селе Варзуга, расположенном на юго-востоке Мурманской области, для целей подготовки проекта реставрации этого объекта культурного наследия и замечательного памятника русского деревянного зодчества. Обмеры храма были осуществлены методами лазерного сканирования и аэросъёмки с БПЛА элементов, недоступных для  съёмки 3D сканером.

Наши давние партнёры из реставрационного бюро получили заказ на подготовку проекта реставрации церкви Святых Петра и Павла в селе Варзуга Мурманской области. Для начала подготовки проекта реставрации здания церкви, находящейся в аварийном состоянии, специалистам Заказчика понадобилась точная исполнительная документация, поэтому они обратились в нашу компанию с просьбой произвести обмерные работы и предоставить точечную 3D модель здания.

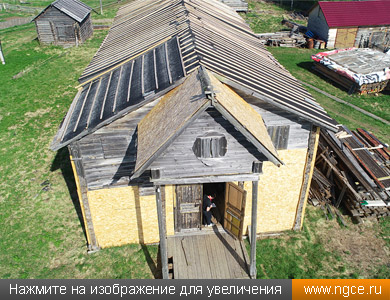

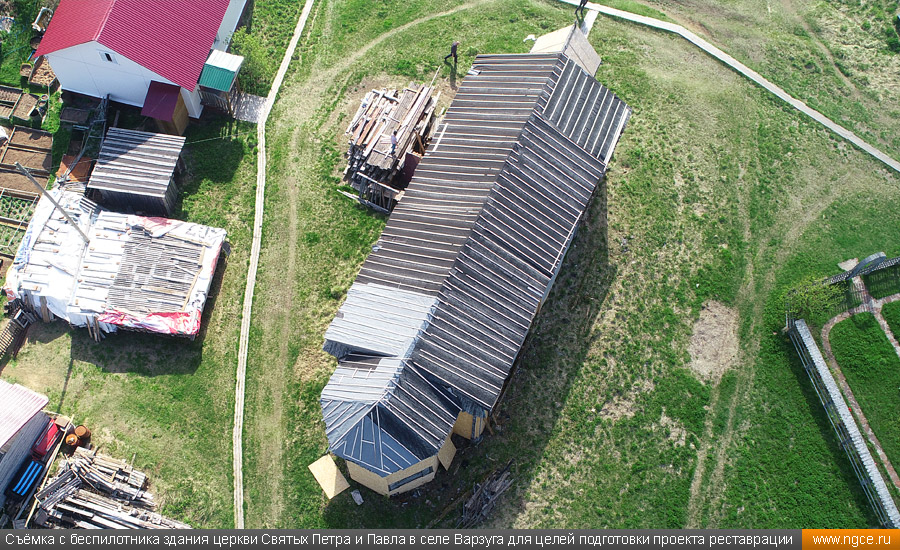

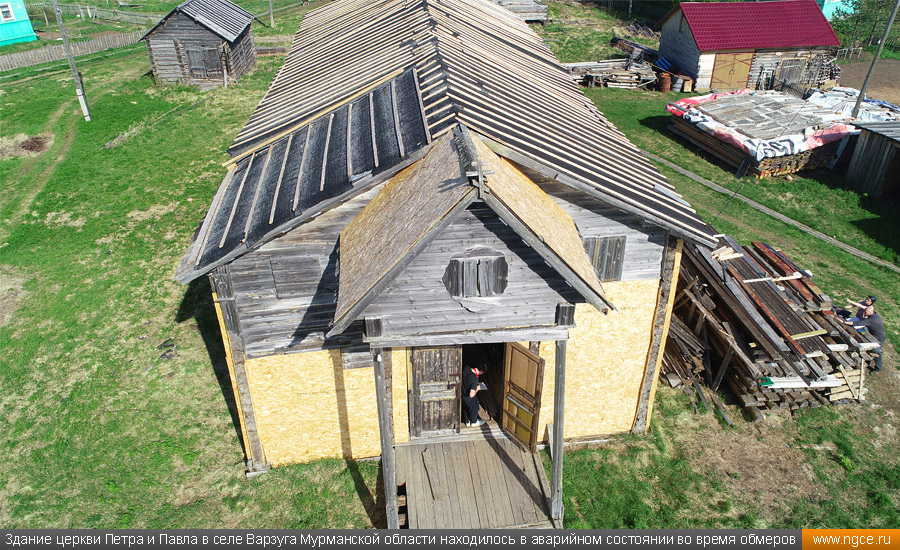

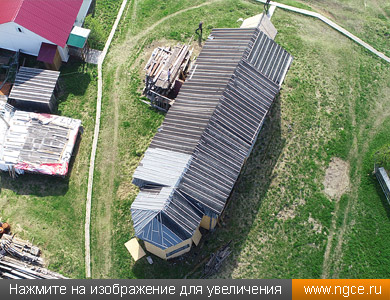

Здание церкви Петра и Павла в селе Варзуга Мурманской области находилось в аварийном состоянии во время обмеров для целей реставрации Съёмка с беспилотника здания церкви Святых Петра и Павла в селе Варзуга для целей подготовки проекта реставрации

Краткая историческая справка о церкви Петра и Павла в Варзуге

Петропавловская церковь является весьма примечательным памятником русского зодчества и расположена на левом, Никольском берегу реки Варзуги, рядом с церковью Николая Чудотворца. Соловецкий монастырь играл важную роль в жизни этого селения несколько веков подряд, и монахи построили ряд церквей на территории Варзуги. Современной церкви Петра и Павла предшествовали другие храмы того же наименования, но более ранней постройки, историю которых восстановить, к сожалению, уже трудно. Петропавловская церковь была построена в 1864 году, а освящена 1 декабря того же года. Она деревянная, одноглавая, крыта на 4 ската, напоминает форму корабля; после постройки здание представляло собой обшитый тёсом одноглавый четверик с трапезной и пятигранным алтарём. Отдельно стоящая колокольня была сооружена в 1885 году.

Церковь Петра и Павла всегда была очень любима сельчанами, которые считали её намоленной. В ней продолжались богослужения до 1937 года, после чего она, как и все остальные церкви села Варзуга, была закрыта и обезглавлена. В период Великой Отечественной войны в здании бывшей церкви расположили столовую для военнослужащих, которые обслуживали военный аэродром в Варзуге. После окончания войны здание было приспособлено под склад сельского магазина местного колхоза «Всходы коммунизма», который располагался рядом в здании церкви Николая Чудотворца. Примечательно, что вход в этот магазин был абсолютно циничным образом прорублен прямо через алтарь. В годы безбожия храм Петра и Павла очень сильно пострадал, кроме главы была снесена и колокольня.

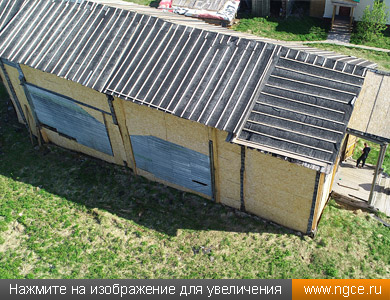

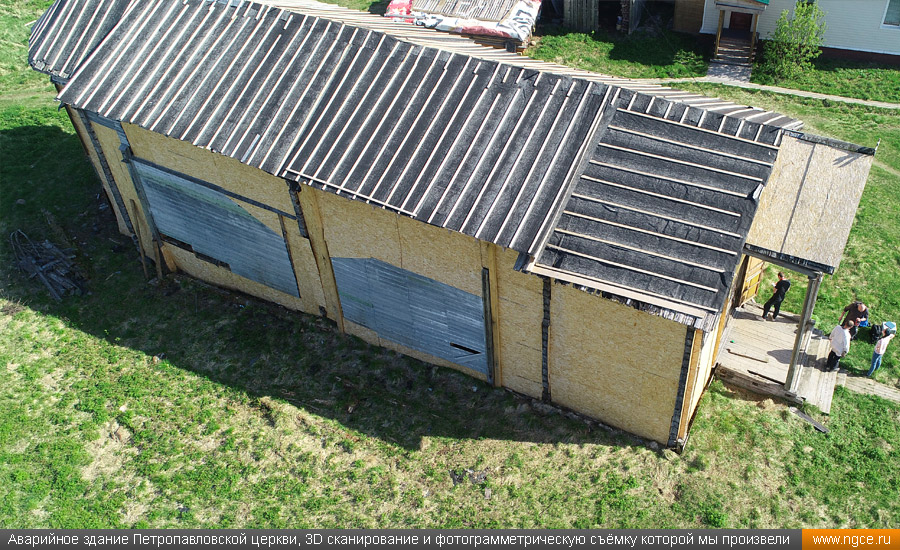

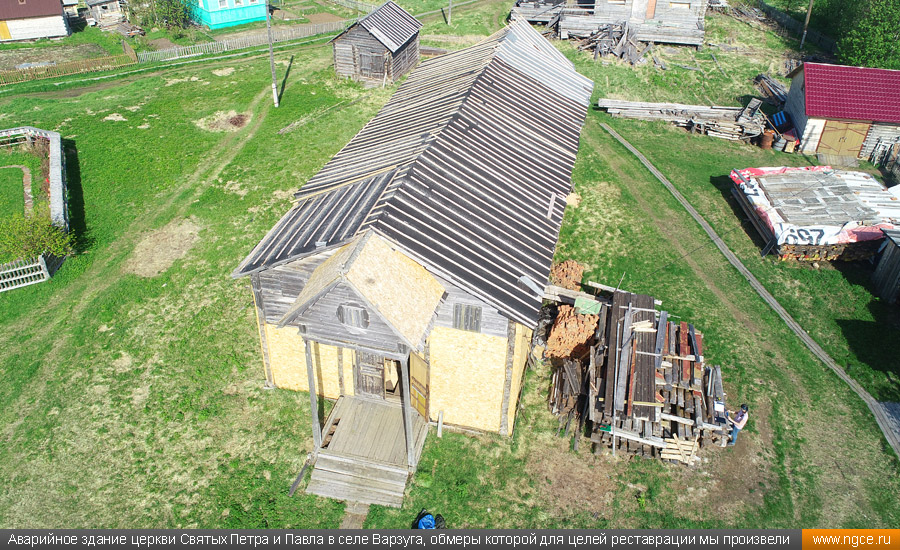

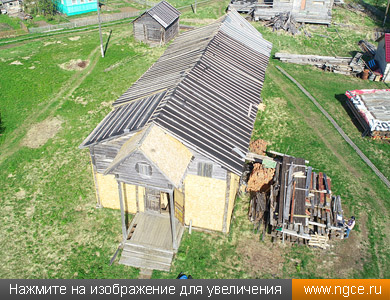

Аварийное здание церкви Святых Петра и Павла в селе Варзуга, обмеры которой для целей реставрации мы произвели Аварийное здание Петропавловской церкви, 3D лазерное сканирование и фотограмметрическую съёмку которой мы произвели для целей подготовки проекта реставрации

Современное состояние церкви и обмеры для целей подготовки проекта реставрации

Рядом с церковью в 1990-х годах был установлен крест; со стороны церкви на нём закреплена икона Святых апостолов Петра и Павла, а со стороны реки — икона Святого Николая. В 1999 году храм был возвращён верующим, по церковным праздникам в нём снова стали проводить богослужения.

Несмотря на совершенно ужасное состояние здания церкви, у которой даже обвалилась часть кровли, в 2020 году всё-таки было принято решение о восстановлении и реставрации Петропавловского храма. Для целей подготовки точной обмерной документации реставраторы пригласили наших специалистов, которые должны были произвести лазерное сканирование стен здания и внутреннего обустройства, а также фотограмметрическую съёмку кровли и прилегающей территории с беспилотника.

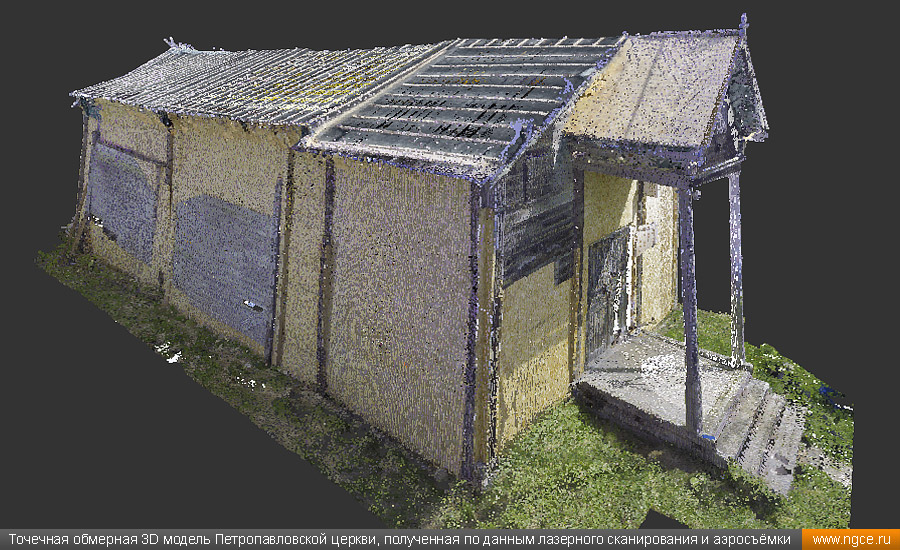

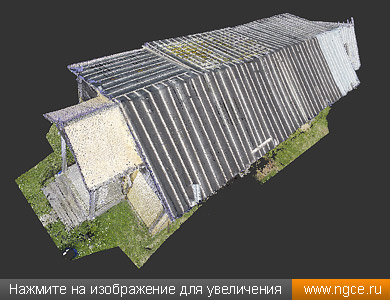

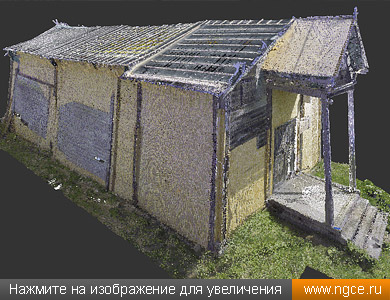

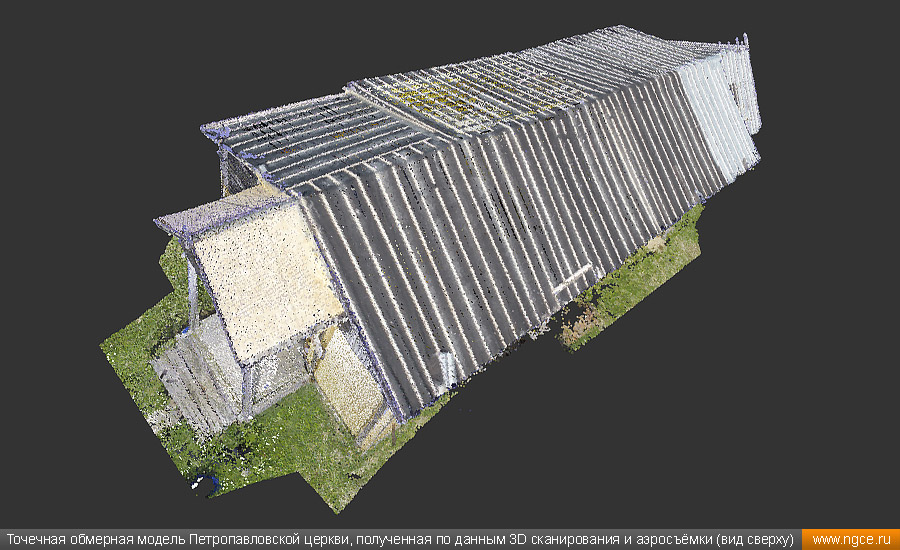

Точечная обмерная 3D модель Петропавловской церкви, полученная по данным лазерного сканирования и фотограмметрической аэрофотосъёмки Точечная обмерная модель Петропавловской церкви, полученная по данным 3D сканирования и аэросъёмки (вид сверху)

Лазерное сканирование и фотограмметрическая съёмка с БПЛА

Деревянная Петропавловская церковь находится в аварийном состоянии, по этой причине забраться на её кровлю и отсканировать её не представлялось возможным. Для создания точечной модели церкви нам пришлось применить комплексную технологию лазерного сканирования фасадов и внутренних помещений церкви с поверхности земли и фотограмметрической съёмки кровли церкви с дрона (БПЛА).

Обмерные работы стен и внутреннего обустройства здания церкви Петра и Павла в Варзуге были выполнены методом лазерного сканирования при помощи системы Leica RTC360 за один рабочий день. Обмеры кровли и прилегающей территории были проведены методом фотограмметрической аэрофотосъёмки с беспилотного летательного аппарата DJI Phantom 4 Pro. Параллельно с нами работала бригада архитекторов-реставраторов Заказчика обмерных работ.

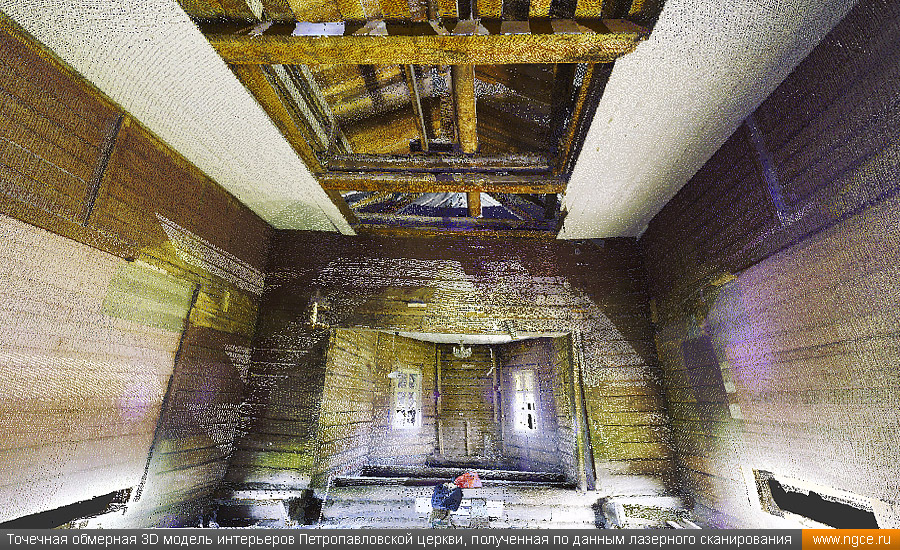

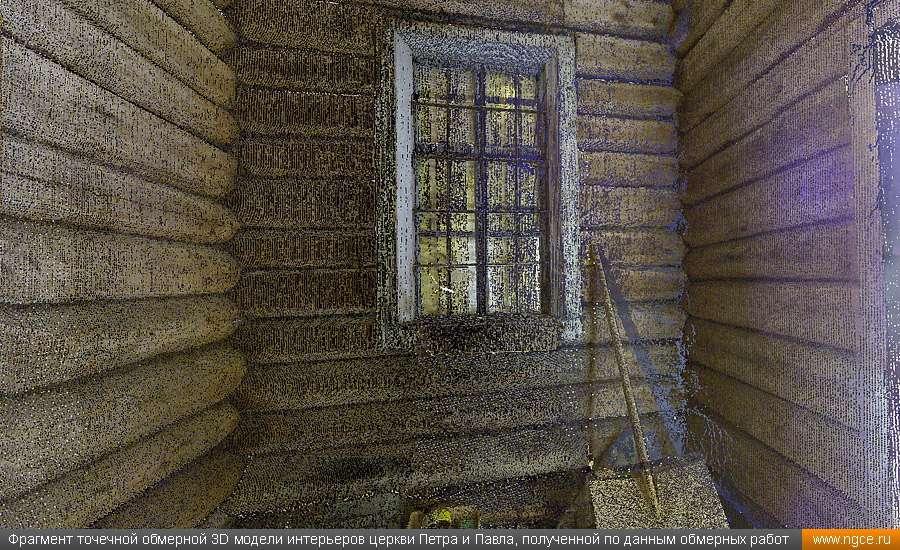

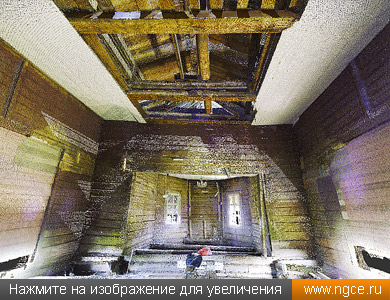

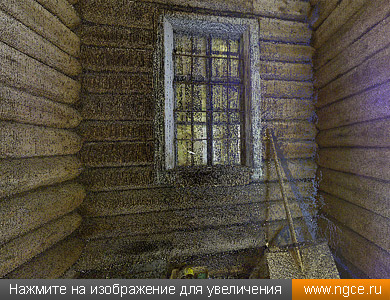

Точечная обмерная 3D модель интерьеров Петропавловской церкви, полученная по данным лазерного сканирования Фрагмент точечной обмерной 3D модели интерьеров церкви Петра и Павла, полученной по данным обмерных работ

Подготовка обмерной 3D модели здания церкви и составление топографического плана

В качестве дополнительной задачи реставраторы попросили нас также построить топографический план территории, прилегающей к церкви, в масштабе 1:200, для чего опять же были задействованы данные лазерного сканирования и аэрофотосъёмки с дрона.

Камеральный этап работ, осуществлённый уже в нашем офисе в Москве, занял два рабочих дня и включил в себя сшивку полученных облаков точек в единую точечную 3D модель и очистку её от посторонних шумов, а также создание топоплана. В результате всех выполненных работ Заказчик получил обмерную точечную 3D модель здания церкви в реальных цветах и топографический план прилегающей местности в масштабе 1:200.

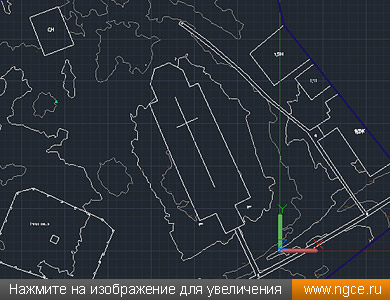

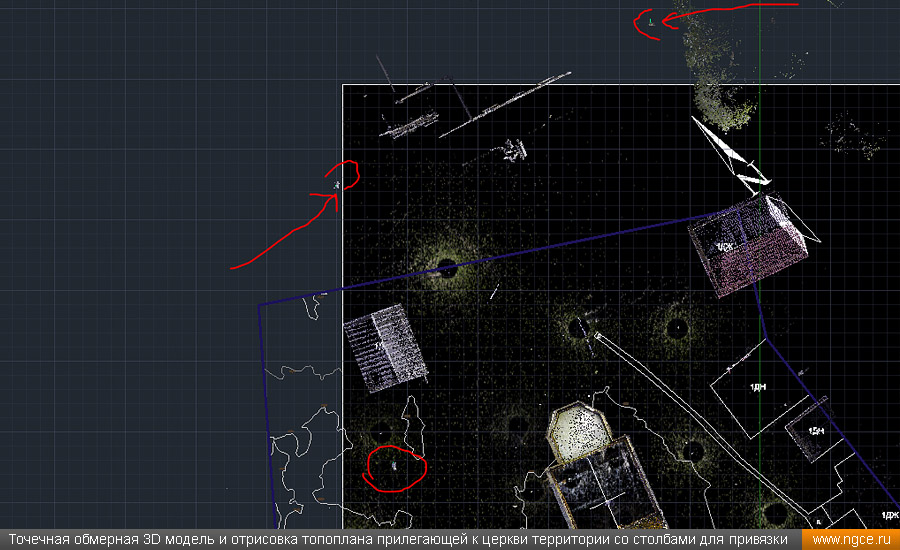

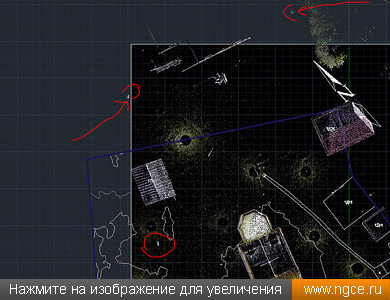

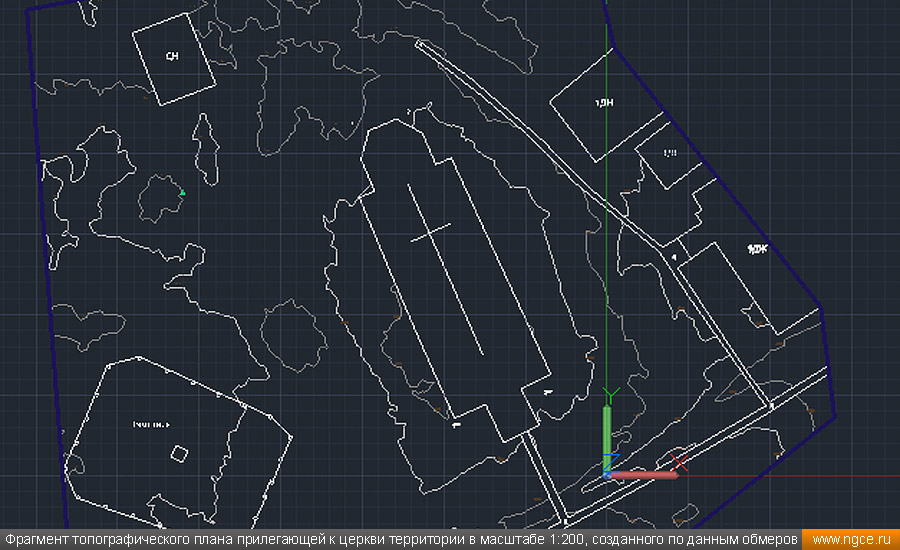

Точечная обмерная 3D модель и отрисовка топоплана прилегающей к церкви территории со столбами, использованными в качестве реперов для привязки к местности Фрагмент топографического плана прилегающей к церкви территории в масштабе 1:200, созданного по данным обмеров методами лазерного сканирования и фотограмметрической аэросъёмки

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами Петропавловской церкви в селе Варзуга Мурманской области. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования».
