Новости: обмерные работы и инженерные изыскания
Обмеры методом лазерного сканирования и 3D моделирование бревенчатой беседки для целей подготовки проекта остекления

Обмеры и 3D моделирование беседки для подготовки проекта остекления

06.09.2021 г.

Инженерная компания «НГКИ» осуществила обмеры оригинальной бревенчатой беседки на территории дома отдыха в Подмосковье и выполнила построение её обмерной 3D модели в AutoCAD для целей подготовки проекта остекления. Обмерные работы были произведены методом лазерного сканирования.

В доме отдыха в Подмосковье из скоблёных бревен была построена оригинальная беседка. После нескольких лет эксплуатации беседки было решено сделать её пригодной для отдыха в ней в зимнее время, то есть остеклить беседку и провести в неё отопление.

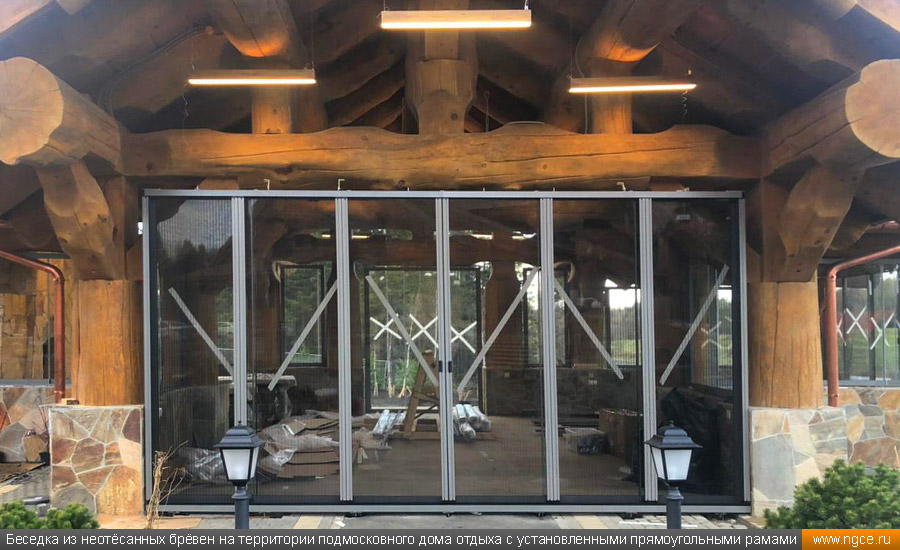

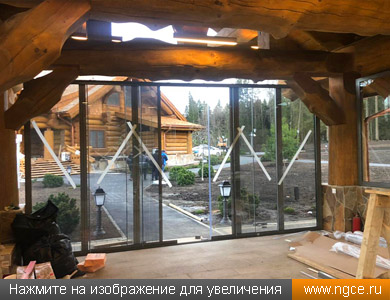

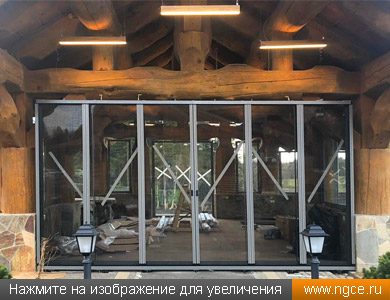

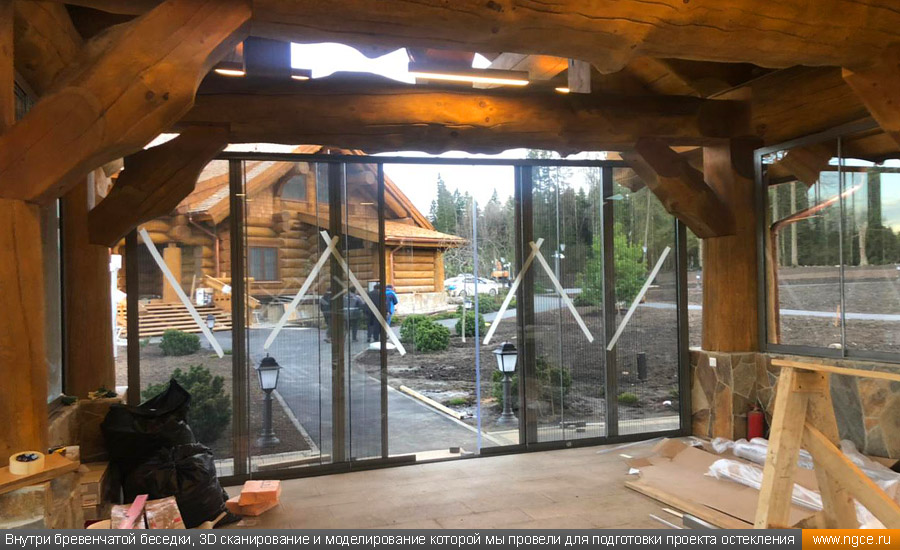

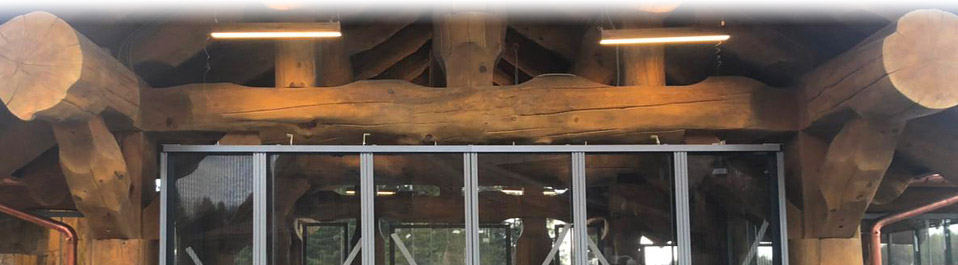

Беседка из оскобленных брёвен на территории подмосковного дома отдыха с установленными прямоугольными рамами Внутри бревенчатой беседки, лазерное сканирование и 3D моделирование которой мы провели для подготовки проекта остекления

Поскольку каркас беседки был построен из оскобленных стволов деревьев, то установить в проёмы традиционные прямоугольные рамы не представлялось возможным. Нашей задачей было произвести обмеры и построить точную 3D модель деревянных колонн и перекрытий в формате DWG для целей проектирования примыканий фигурных рам.

Лазерное сканирование бревенчатой беседки в подмосковном доме отдыха было проведено нашими специалистами за один рабочий день. Камеральный этап, на котором были выполнены сшивка полученных облаков точек и построение 3D модели беседки в AutoCAD (формат DWG), занял ещё три дня.

Обмерные 3D модели беседки, построенные по данным лазерного сканирования

Ниже вы можете посмотреть примеры облаков точек и обмерных 3D моделей бревенчатой беседки, построенных нами по данным лазерного сканирования для целей подготовки проекта остекления.

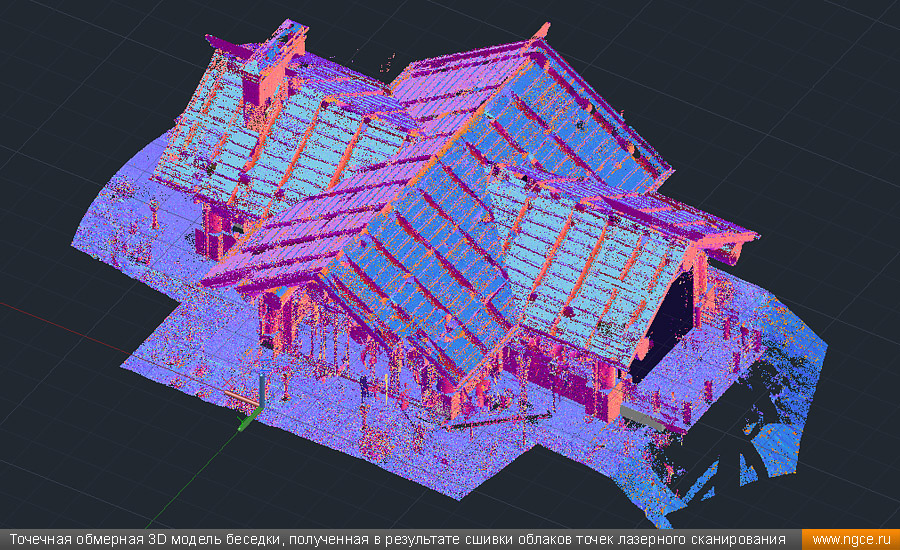

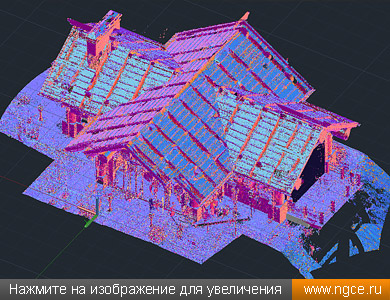

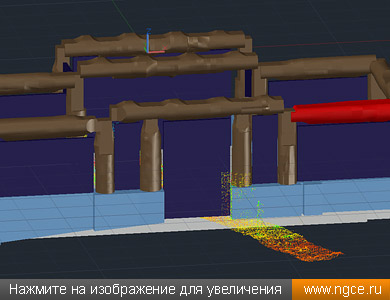

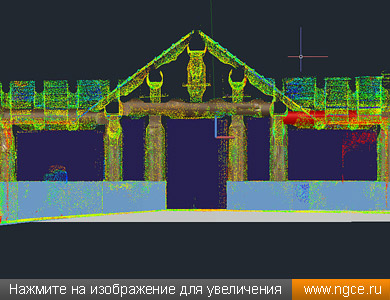

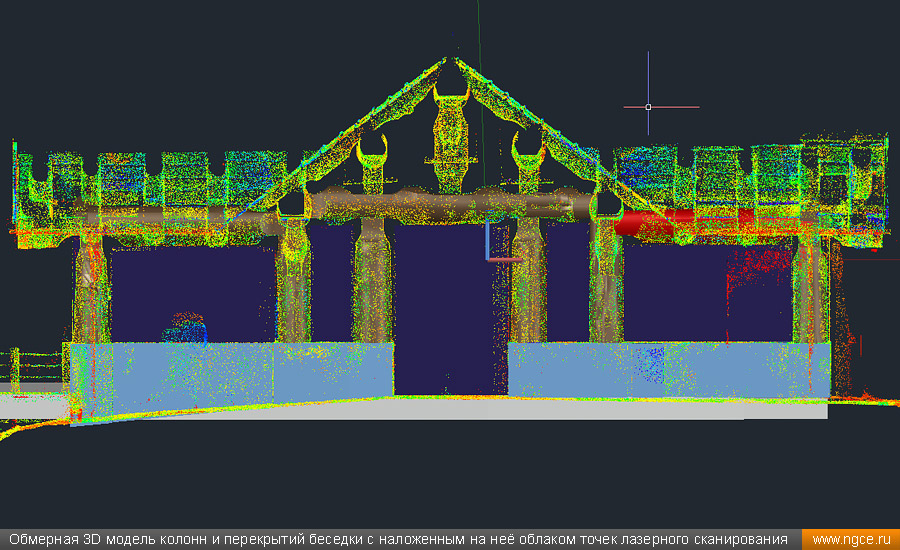

Точечная обмерная 3D модель здания беседки, полученная в результате сшивки облаков точек лазерного сканирования Обмерная 3D модель колонн и перекрытий беседки с наложенным на неё облаком точек лазерного сканирования

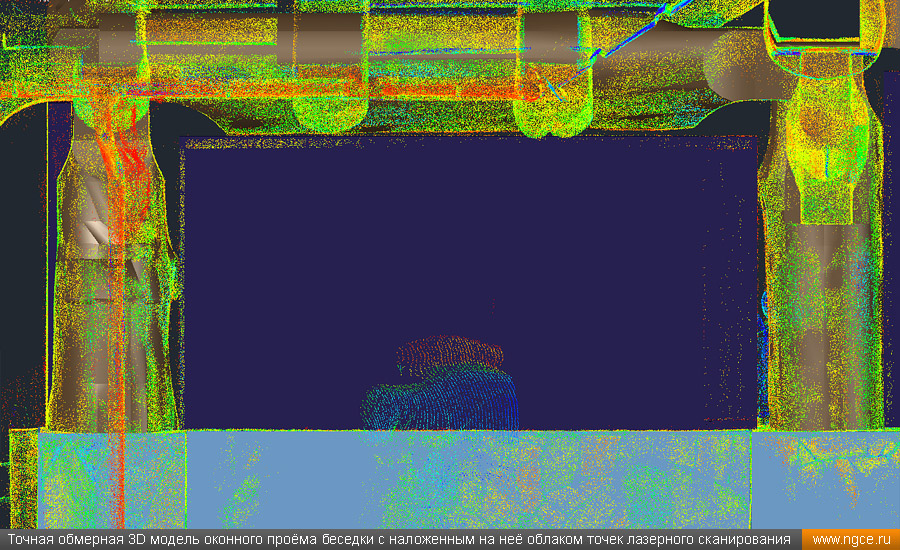

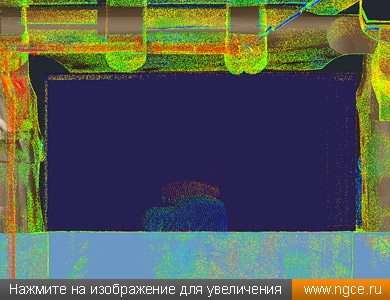

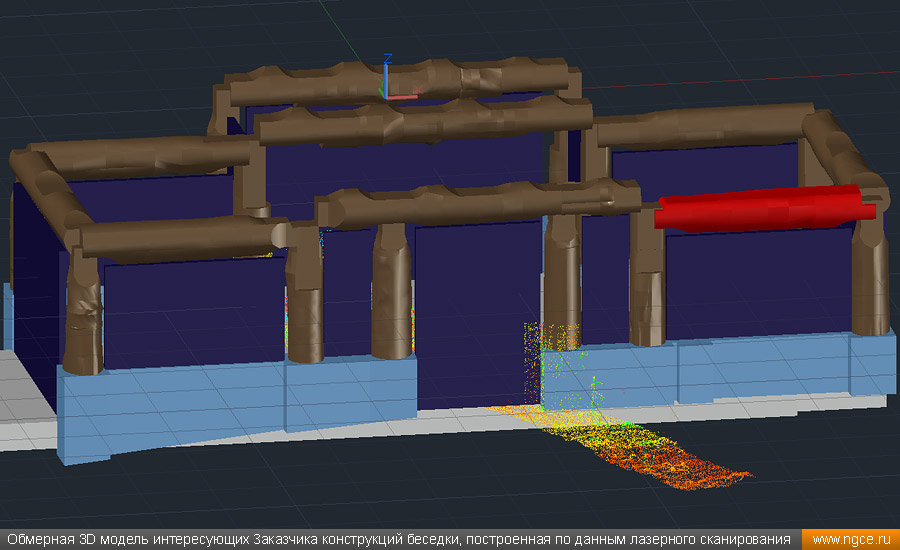

Обмерная 3D модель интересующих Заказчика конструкций беседки, построенная по данным лазерного сканирования Точная обмерная 3D модель оконного проёма беседки с наложенным на неё облаком точек лазерного сканирования

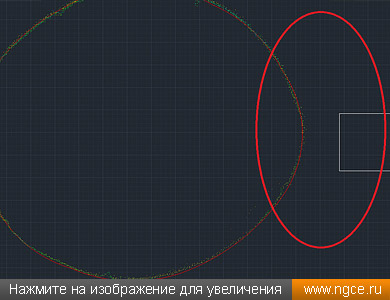

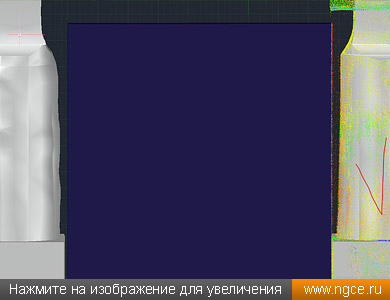

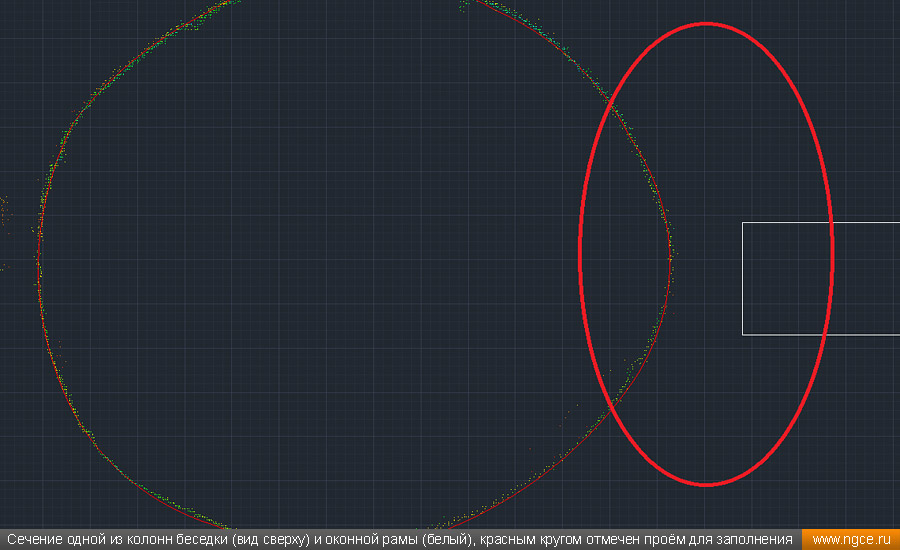

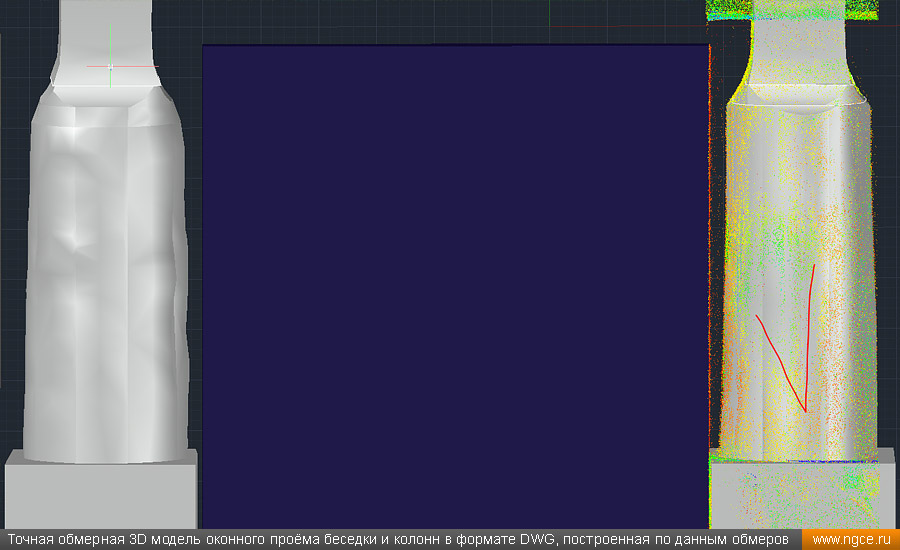

Точная обмерная 3D модель оконного проёма беседки и колонн в формате DWG, построенная по данным лазерного сканирования Сечение одной из колонн беседки (вид сверху, слева) и оконной рамы (отмечена белым цветом, справа), красным кругом отмечен проём для заполнения

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений и для целей дизайн-проектов внутреннего обустройства, и для проектирования лестниц, мебели, отдельных конструкций, отделки дверных и оконных проёмов, изготовления стеновых и потолочных панелей. В качестве отдельного направления деятельности нашей компании можно рассматривать также проведение обмеров маломерных объектов, таких как элементы декора зданий, деталей интерьеров, и съёмку разнообразных помещений для целей проектирования мебели, лестниц, перил, потолков или любых элементов внутренней отделки. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который позволяет быстро получить подробные и точные результаты измерений. На основе данных лазерного 3D сканирования можно выполнять подготовку традиционных плоских чертежей и строить точные твердотельные, полигональные, каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
