Лазерное сканирование и 3D моделирование фасадов гостиницы и прилегающей территории для проекта реконструкции и обустройства

Обмеры и 3D моделирование фасадов гостиницы и прилегающей территории

31.08.2021 г.

Специалисты инженерной компании «НГКИ» выполнили обмеры и 3D моделирование фасадов бревенчатой гостиницы и прилегающей к ней территории для целей разработки проекта реконструкции и обустройства. Обмерные работы были проведены методом лазерного сканирования.

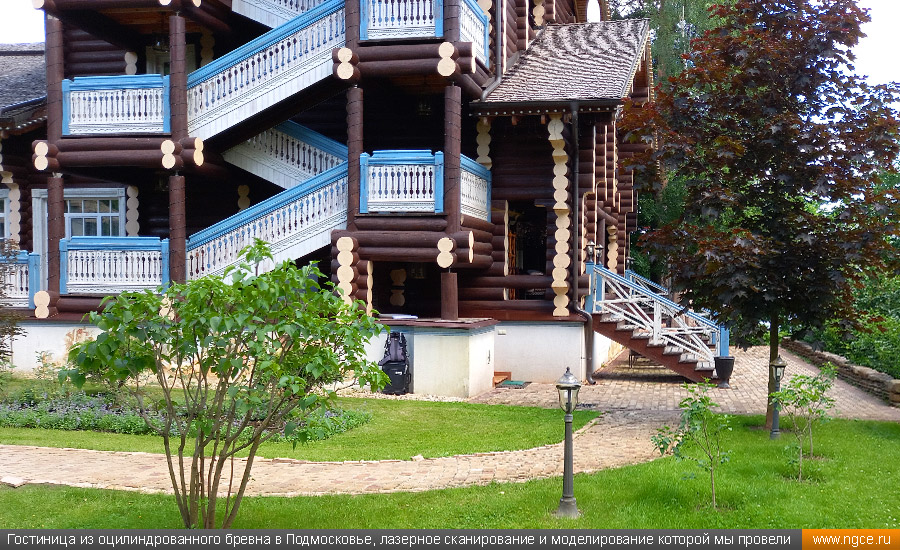

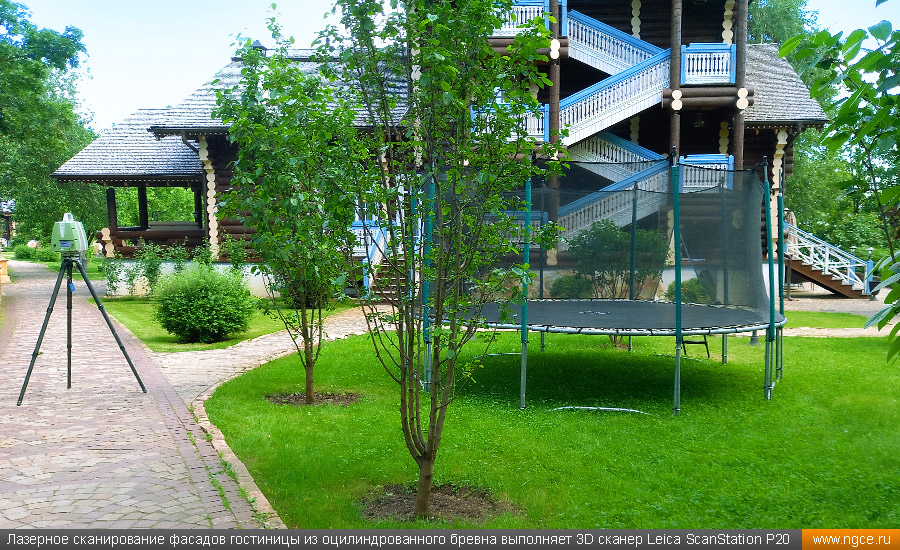

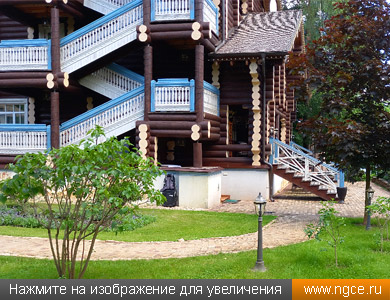

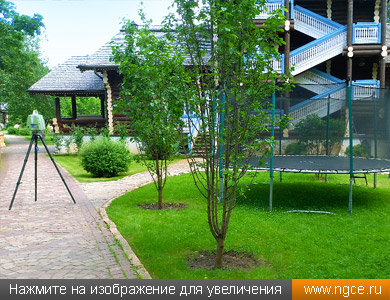

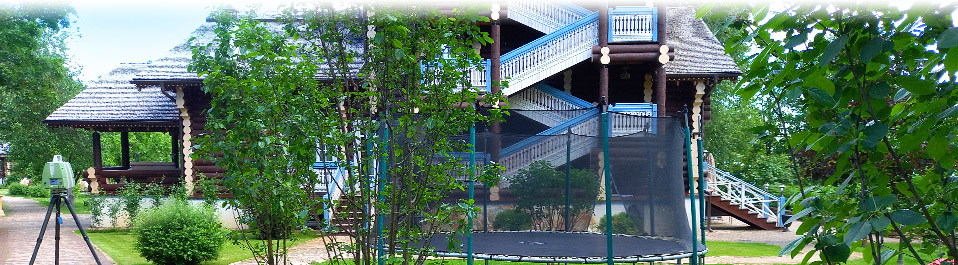

Гостиница из оцилиндрованного бревна в Подмосковье, лазерное сканирование и 3D моделирование которой мы провели Лазерное сканирование фасадов гостиницы из оцилиндрованного бревна выполняет 3D сканер Leica ScanStation P20

К нам обратились владельцы гостиницы-бутика в Подмосковье с просьбой выполнить обмеры фасадов здания гостиницы и территории участка для целей подготовки проекта реконструкции фасадов и ландшафтного дизайна участка.

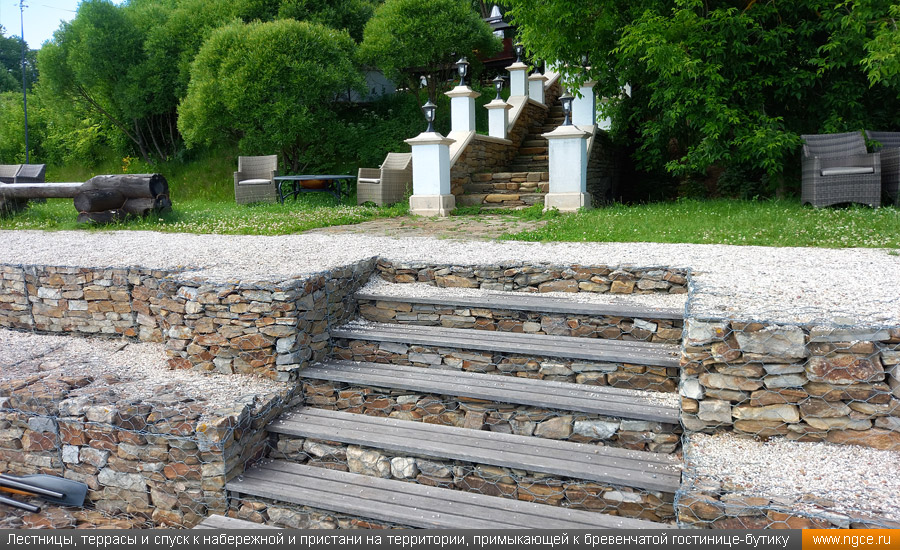

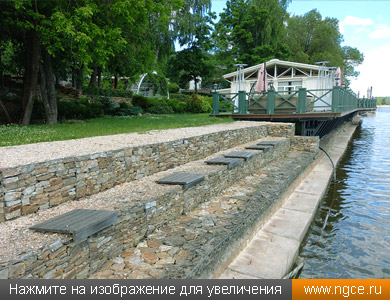

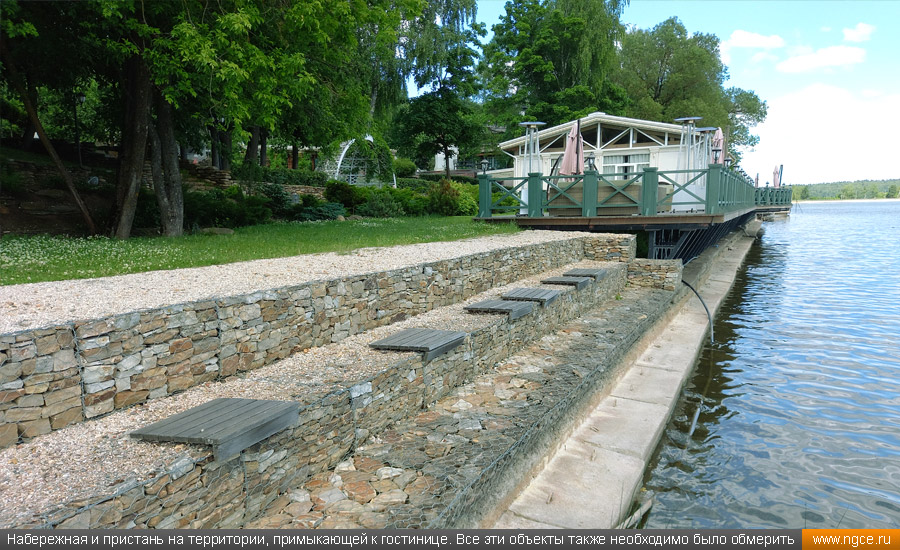

Лестницы, террасы и спуск к набережной и пристани на территории, примыкающей к бревенчатой гостинице-бутику Набережная и пристань на территории, примыкающей к гостинице. Все эти объекты также необходимо было обмерить

3D лазерное сканирование фасадов здания гостиницы и участка по желанию клиента было произведено за два выезда. Соответственно, сшивка облаков точек лазерного сканирования тоже была выполнена в два этапа. Однако, если бы Заказчик заранее продумал техническое задание, то 3D сканирование и сшивку облаков точек можно было бы сделать за один выезд, что позволило бы существенно удешевить полевую часть работ.

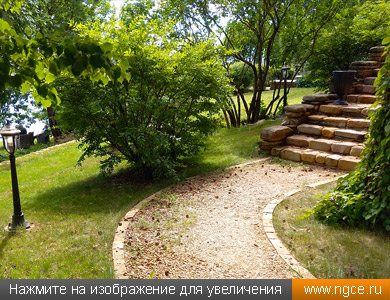

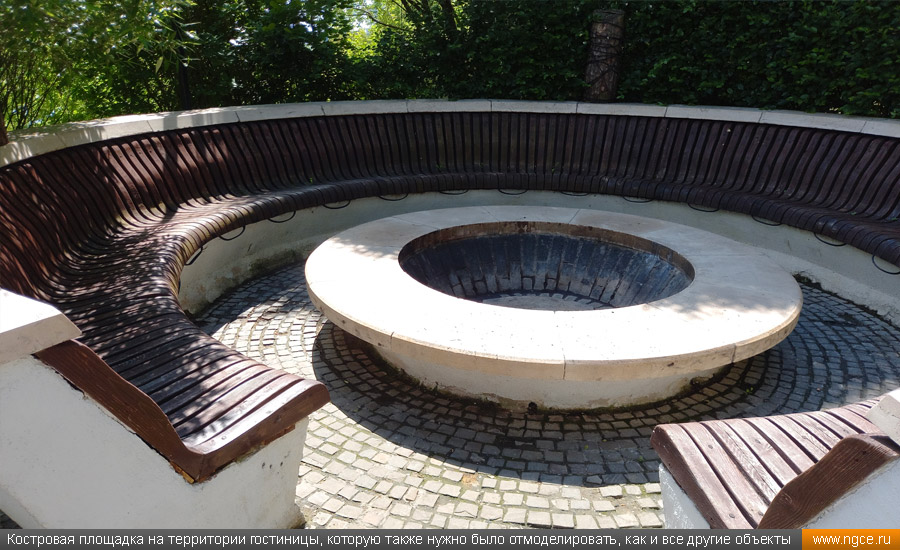

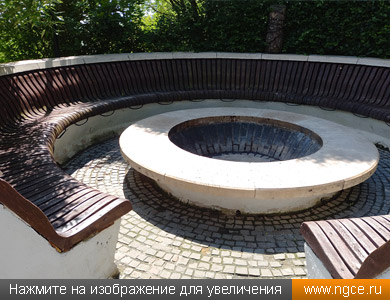

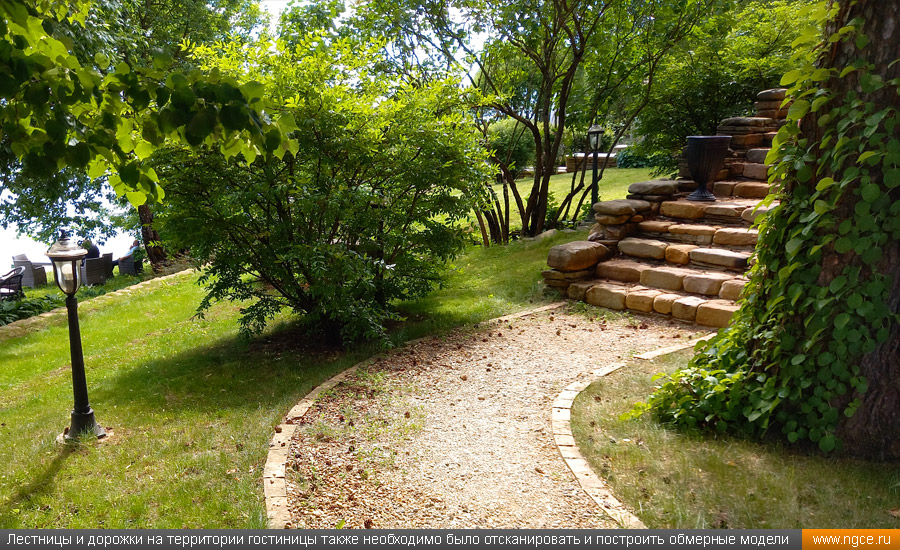

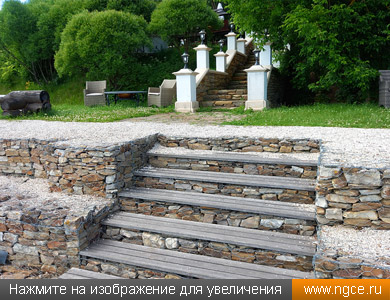

Костровая площадка на территории гостиницы, которую также нужно было отсканировать и отмоделировать, как и все другие объекты Лестницы и дорожки на территории гостиницы также необходимо было отсканировать и построить их обмерные модели

Построение обмерных 3D моделей гостиницы и прилегающей территории

Главная сложность этого проекта состояла в создании точной обмерной 3D модели фасадов гостиницы, построенной из оцилиндрованного бревна, в формате DWG. К тому же Заказчик потребовал произвести 3D моделирование всех строений и объектов на участке: лестниц, костровой площадки, дорожек, заборов.

Для удобства проектирования 3D модель здания гостиницы, а также модели дорожек, лестниц, оград, пристани были построены как твердотельные, а 3D модели участков территории были построены как триангуляционные.

Первый этап: 3D моделирование здания гостиницы

Ниже представлена итоговая обмерная 3D модель гостиницы из оцилиндрованного бревна в формате DWG (AutoCAD), построенная по данным лазерного сканирования для целей подготовки проекта реконструкции фасадов.

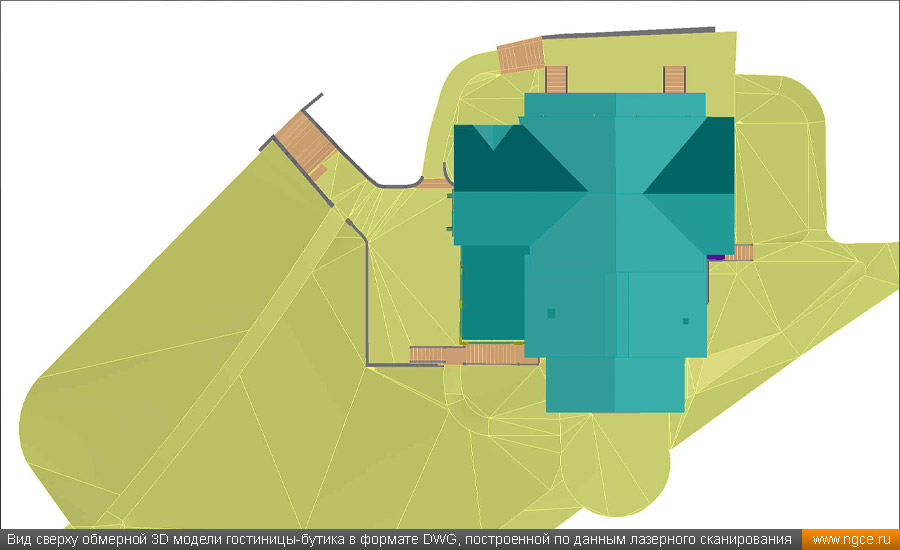

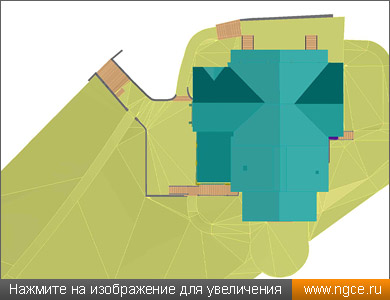

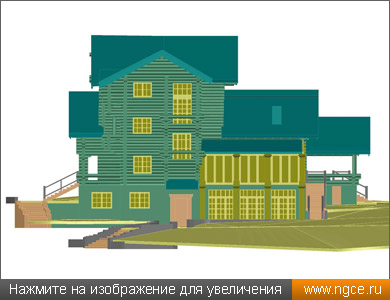

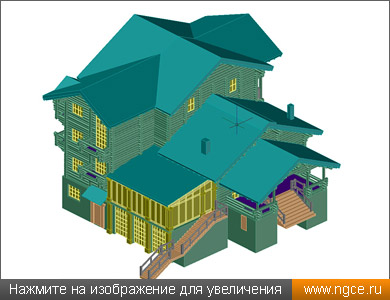

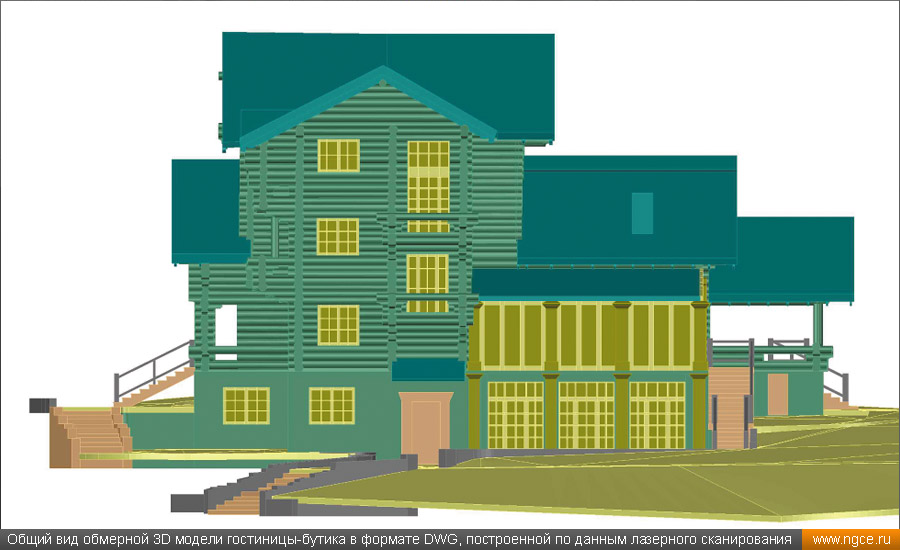

Общий вид обмерной 3D модели гостиницы-бутика в формате DWG, построенной по данным лазерного сканирования Вид сверху обмерной 3D модели гостиницы-бутика в формате DWG, построенной по данным лазерного сканирования

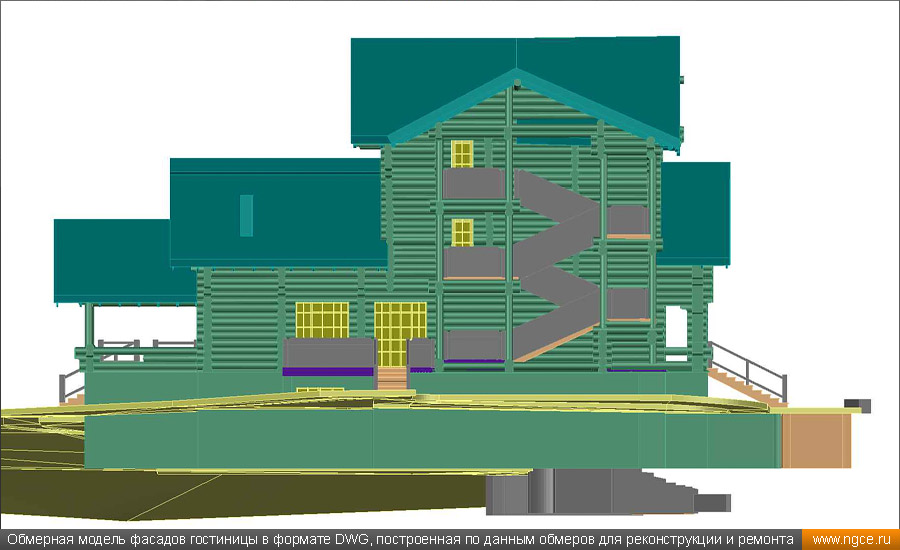

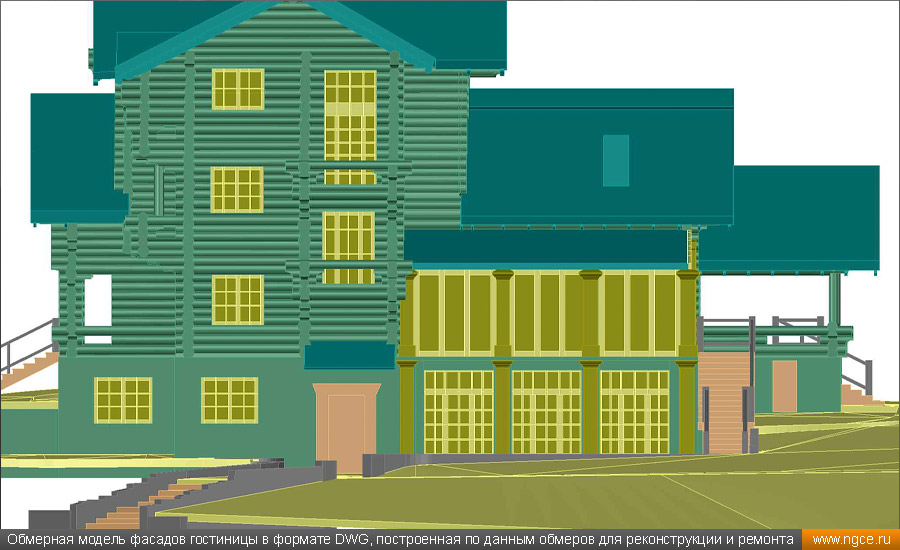

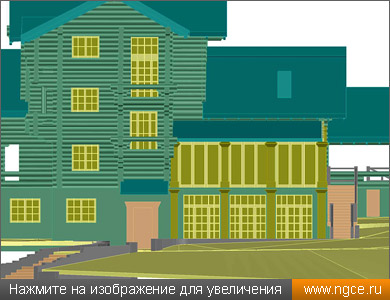

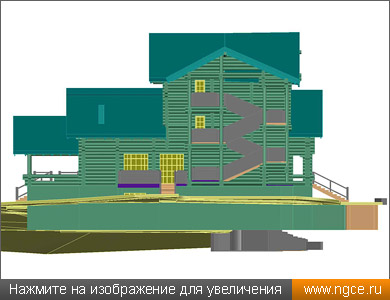

Обмерная модель фасадов гостиницы в формате DWG, построенная по данным обмеров для реконструкции и ремонта Обмерная модель фасадов гостиницы в формате DWG, построенная по данным обмеров для реконструкции и ремонта

Второй этап: 3D моделирование территории гостиницы и объектов на ней

Ниже представлены итоговая 3D модель фасадов здания бревенчатой гостиницы, точечные 3D модели территории гостиницы с встроенной в них твердотельной 3D моделью здания, построенной на первом этапе работ, а также итоговая триангуляционная 3D модель территории гостиницы с встроенной в неё твердотельной моделью здания.

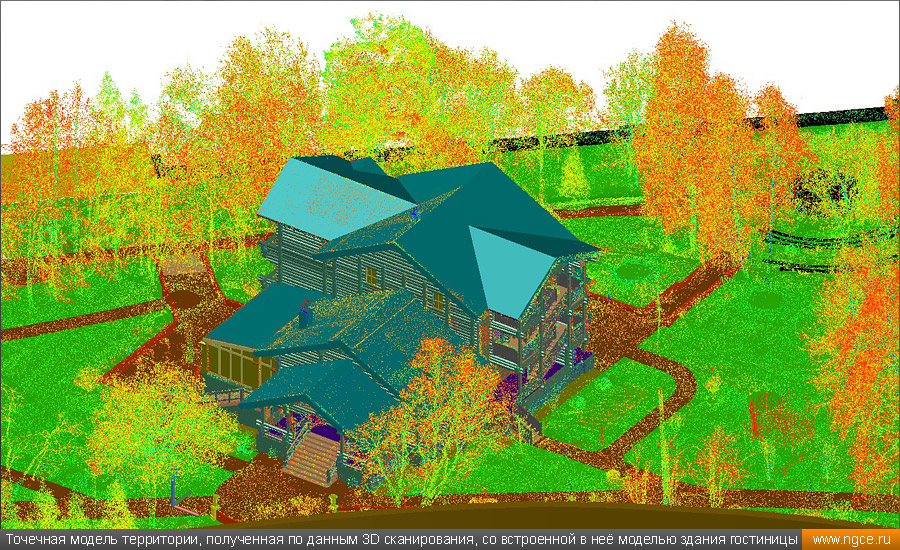

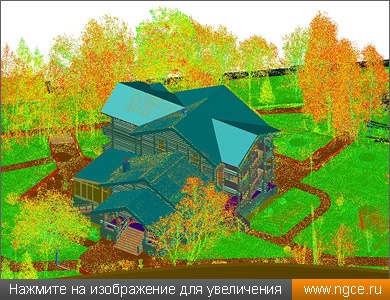

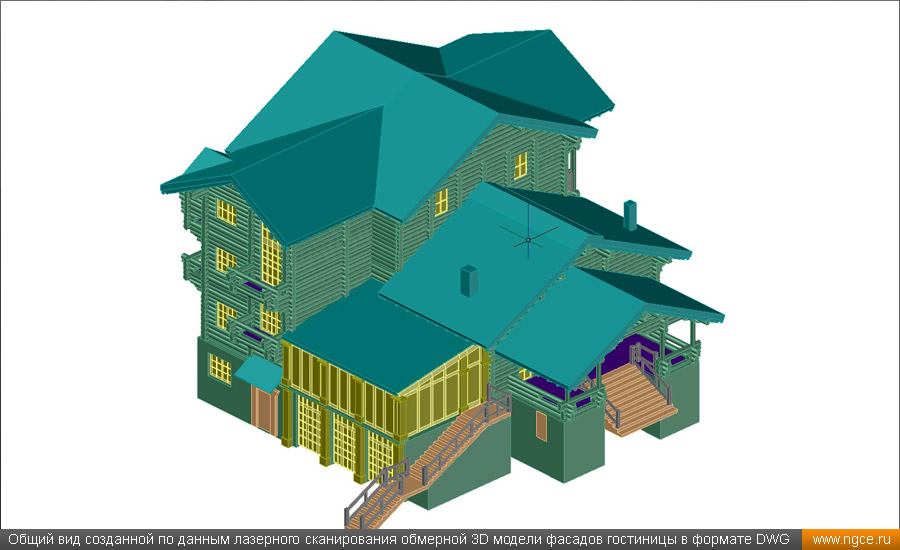

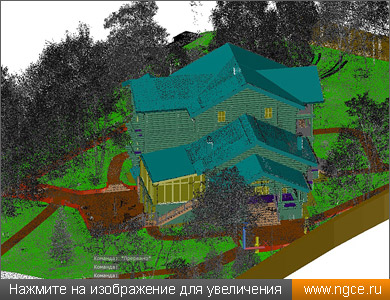

Общий вид созданной по данным лазерного сканирования обмерной 3D модели фасадов гостиницы в формате DWG Точечная модель территории, полученная по данным 3D сканирования, со встроенной в неё твердотельной моделью здания гостиницы

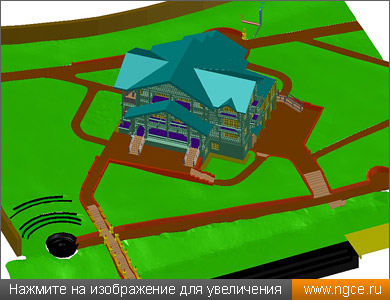

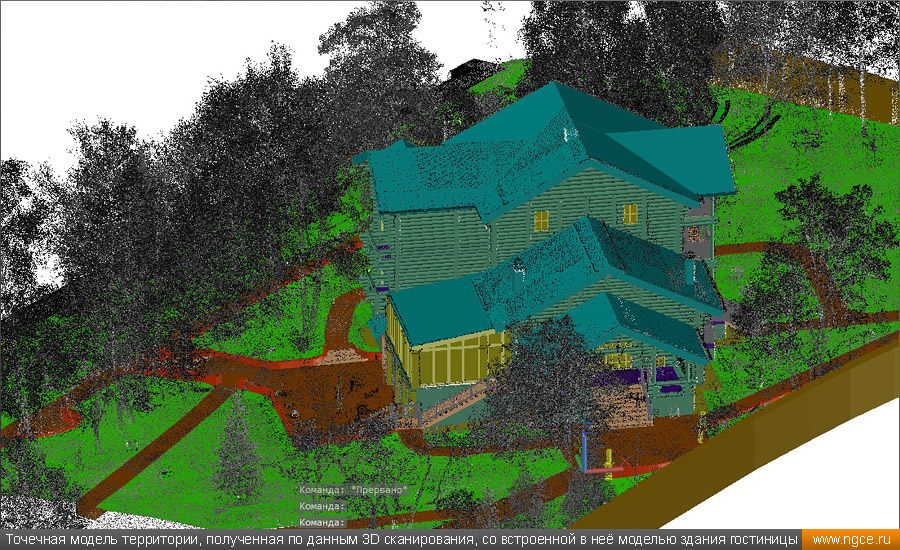

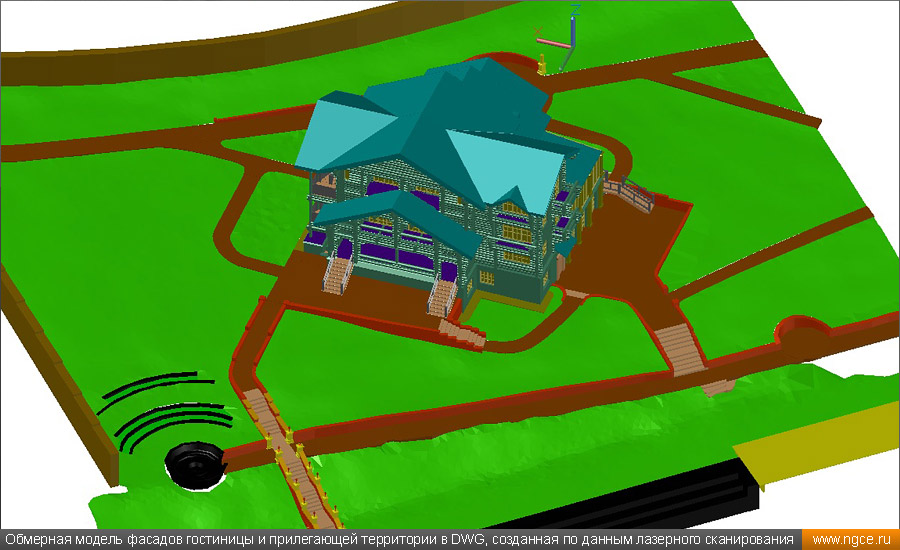

Точечная модель территории, полученная по данным 3D сканирования, со встроенной в неё твердотельной моделью здания гостиницы Обмерная 3D модель фасадов гостиницы и прилегающей к ней территории в формате DWG, созданная по данным лазерного сканирования

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ зданий, сооружений, фасадов, жилых и нежилых помещений для целей ремонта, реконструкции, подготовки дизайн-проектов интерьеров и внутреннего обустройства. Также наша компания выполняет обмеры земельных участков для целей ландшафтного дизайна. Наши специалисты при проведении обмерных работ применяют метод лазерного сканирования, который даёт возможность быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного 3D сканирования можно как выполнять подготовку традиционных плоских чертежей, так и строить твердотельные, полигональные и каркасные трёхмерные обмерные модели объектов или же их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этих сегментах рынка вы можете найти на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования»
