Обмеры фасадов методом лазерного сканирования и подготовка обмерных чертежей исторического здания в Москве для реставрации

Обмеры фасадов и создание обмерных чертежей исторического здания в Москве

11.08.2021 г.

Специалисты инженерной компании «НГКИ» выполнили обмеры фасадов исторического здания в Москве по адресу: Большой Афанасьевский переулок, дом 20, известного как «Палаты князя Андрея Друцкого». Обмерные работы были произведены методом лазерного сканирования системой Leica RTC360 для целей подготовки проекта реставрации и ремонта этого памятника архитектуры XVIII века и объекта историко-культурного наследия федерального значения.

Краткая историческая справка

Палаты были построены в XVIII веке, предположительно в 1717 году. История владения прослеживается с момента, когда землю здесь приобрёл Петр Иванович Кольцов-Масальский, сын воеводы, полного генерала Ивана Михайловича Кольцова-Масальского. Участок в то время принадлежал боярину, первому губернатору Москвы и доверенному лицу Петра I Тихону Никитичу Стрешневу. В 1762 году имение выкупил князь Андрей Данилович Друцкий. Интересно, что прожил он здесь всего год, но в старинных архивных документах палаты значатся именно под его именем. Великий пожар, случившийся в 1812 году, нанёс значительный урон строению, однако здание вскоре полностью восстановили. Имение впоследствии часто переходило из рук в руки.

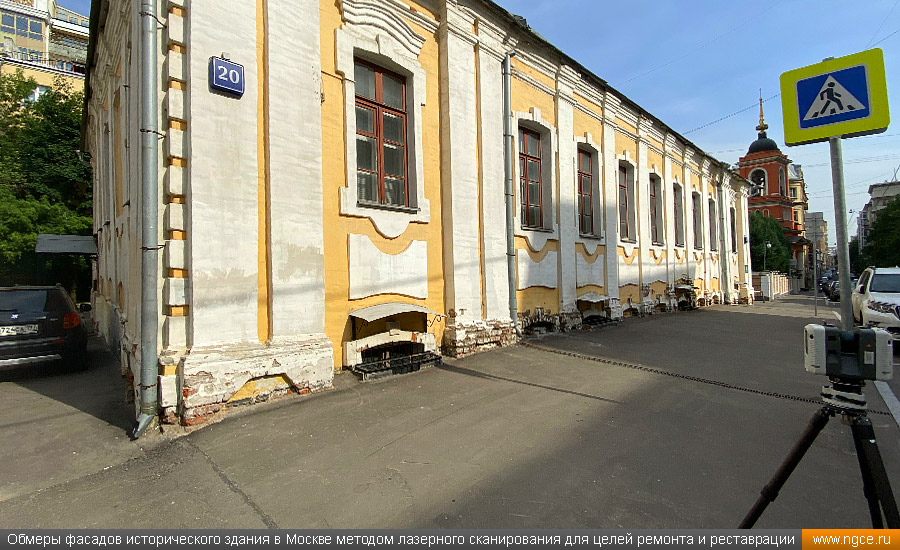

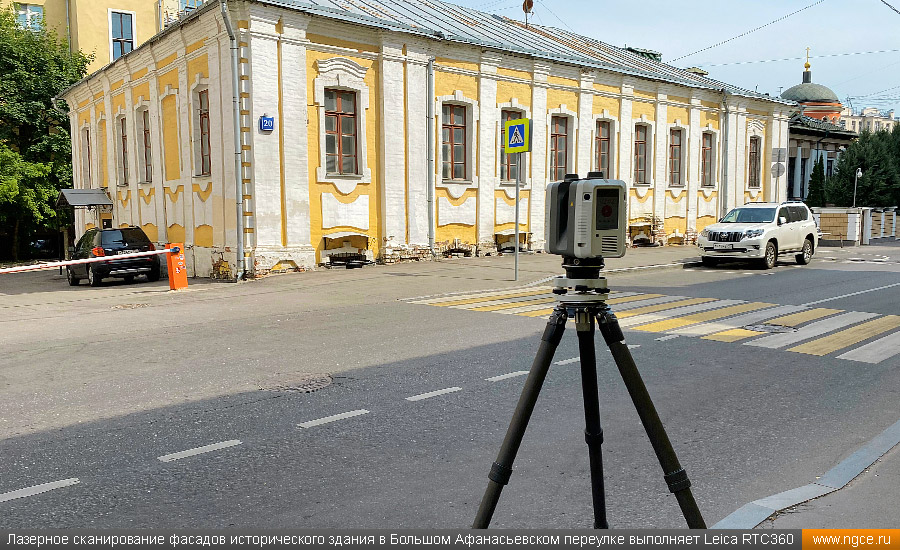

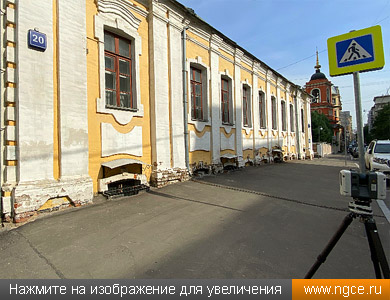

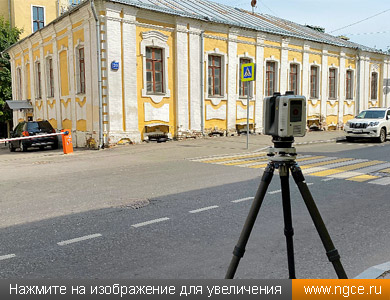

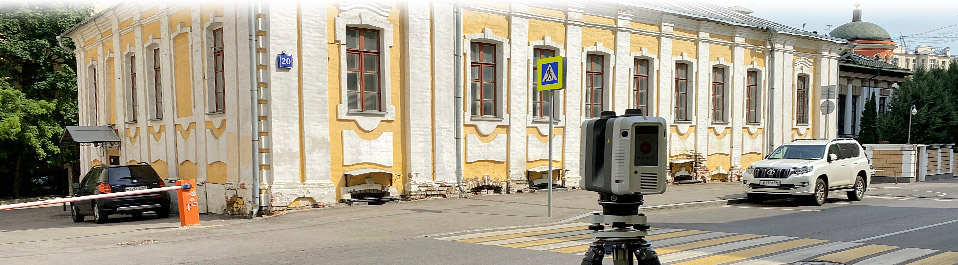

Лазерное сканирование фасадов исторического здания в Большом Афанасьевском переулке выполняет Leica RTC360 Обмеры фасадов исторического здания в Москве методом лазерного сканирования для целей ремонта и реставрации

В советское время здание находилось не в самом лучшем состоянии, но в 1970-х годах каменные палаты были отреставрированы: восстановлены фасады и окраска. Интерьеры же, к сожалению, остались нетронутыми рукой реставраторов. В настоящее время в особняке расположена Международная топливно-энергетическая ассоциация. Палаты князя Андрея Друцкого являются памятником архитектуры, объектом культурного наследия федерального значения.

Лазерное сканирование и подготовка обмерных чертежей фасадов здания

Поскольку здание покрашено в несколько цветов, инженерами нашей компании было принято решение проводить лазерное сканирование фасадов в цвете, то есть полученная точечная 3D модель фасадов и кровли здания имела реальные цвета, а не цвета в градациях интенсивности отражения сигнала 3D сканером. Обмерные работы были выполнены оперативно, тем более, погода в день съёмки была отличная.

Также необходимо отметить, что окна первого этажа здания расположены ниже уровня асфальта, что не позволило нам отсканировать их достаточно подробно, поэтому дополнительно для их обмеров была использована классическая лазерная рулетка.

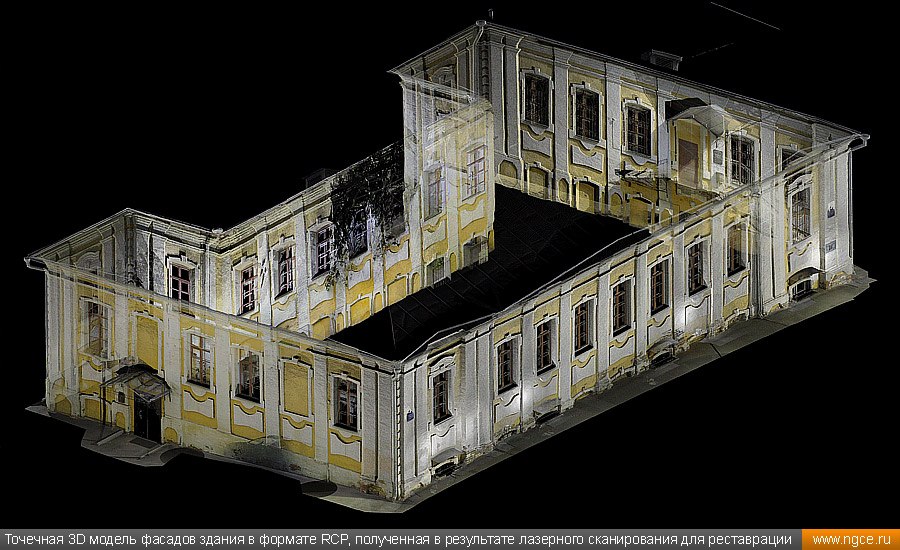

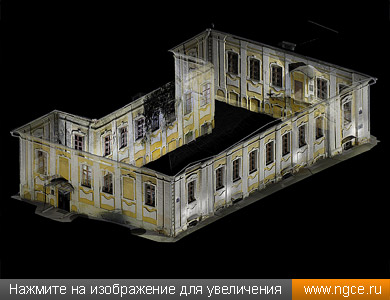

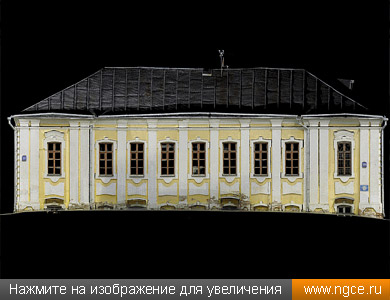

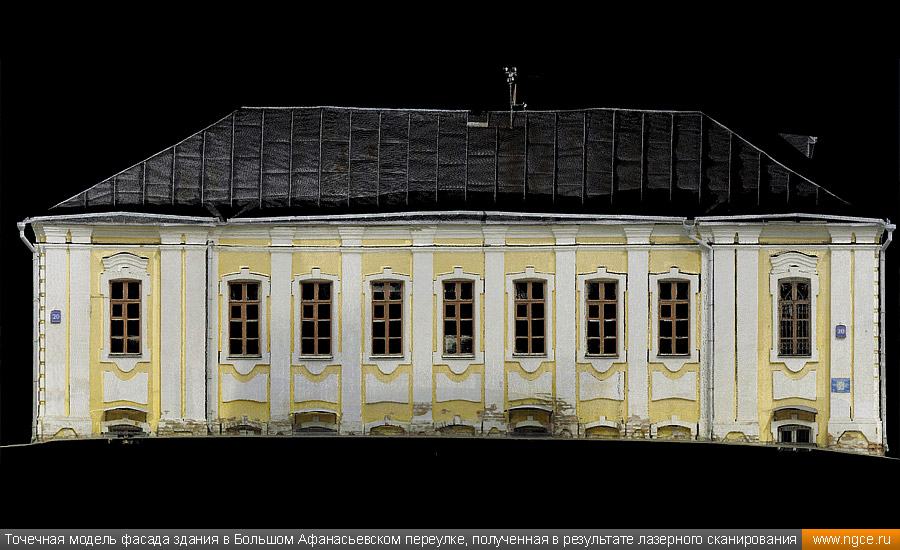

Точечная модель фасада здания в Большом Афанасьевском переулке, полученная в результате лазерного сканирования Точечная 3D модель фасадов здания в формате RCP, полученная в результате лазерного сканирования для реставрации

По данным обмерных работ нами были вычерчены точные чертежи фасадов здания в AutoCAD, которые затем и были переданы Заказчику. Архитекторы-реставраторы остались очень довольны полученными итоговыми материалами и приступили к разработке проекта ремонта и реставрации фасадов здания.

Примеры обмерных чертежей фасадов здания

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмеров исторического здания в Большом Афанасьевском переулке в Москве, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:

— обмерный чертёж фасада 1 здания в Большом Афанасьевском переулке, дом 20;
— обмерный чертёж фасада 2 здания в Большом Афанасьевском переулке, дом 20;
— обмерный чертёж фасада 8 здания в Большом Афанасьевском переулке, дом 20.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Обмерные работы осуществляются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от задачи, поставленной Заказчиком. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
