Лазерное сканирование и 3D моделирование конструкций сталеплавильной печи на заводе в Первоуральске

3D сканирование и моделирование сталеплавильной печи в Первоуральске

06.08.2021 г.

Инженерная компания «НГКИ» оперативно выполнила проект по обмерным работам и 3D моделированию конструкций сталеплавильной печи на производственном предприятии в городе Первоуральск Свердловской области. Обмерные работы были осуществлены нами методом лазерного сканирования системой Leica RTC360 в условиях действующего производства.

Полевой этап работ: лазерное сканирование конструкций сталеплавильной печи

Целью работ являлось построение точной трёхмерной цифровой модели конструкций печи в форматах DWG и STP для целей проектирования нового оборудования.

Полевой этап вместе с перелётом из Москвы до местоположения объекта и инструктажем длился 1,5 дня, из которых непосредственно лазерное сканирование сталеплавильной печи заняло не более 2 часов.

Работы осложнялись условиями действующего производства, запылённостью, вибрациями, высокой температурой в цеху. Однако, наш лазерный сканер Leica RTC360 блестяще справился с поставленной задачей.

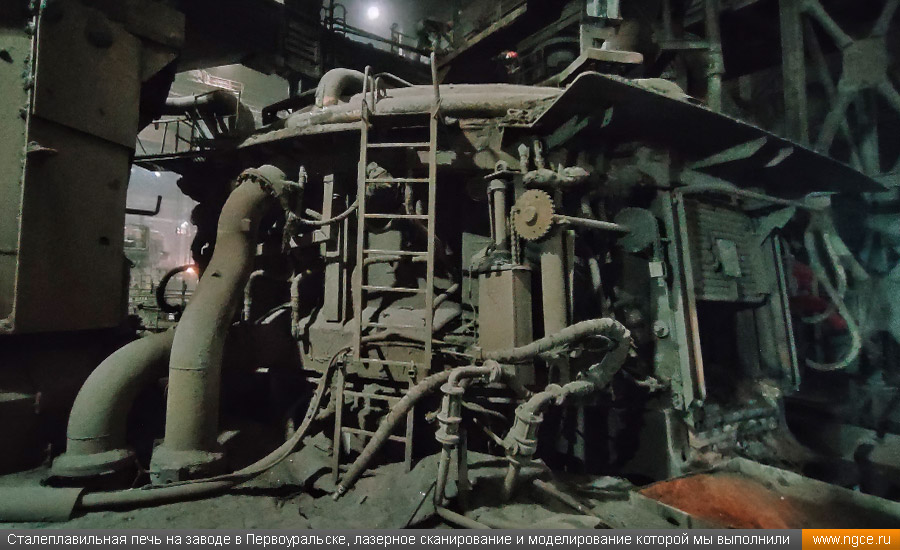

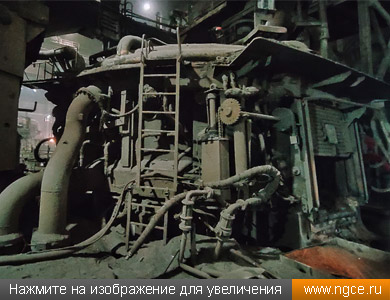

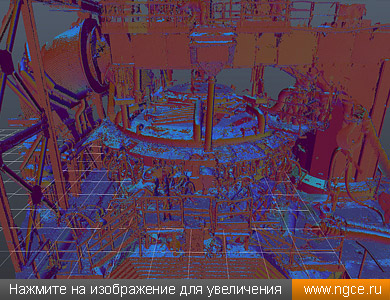

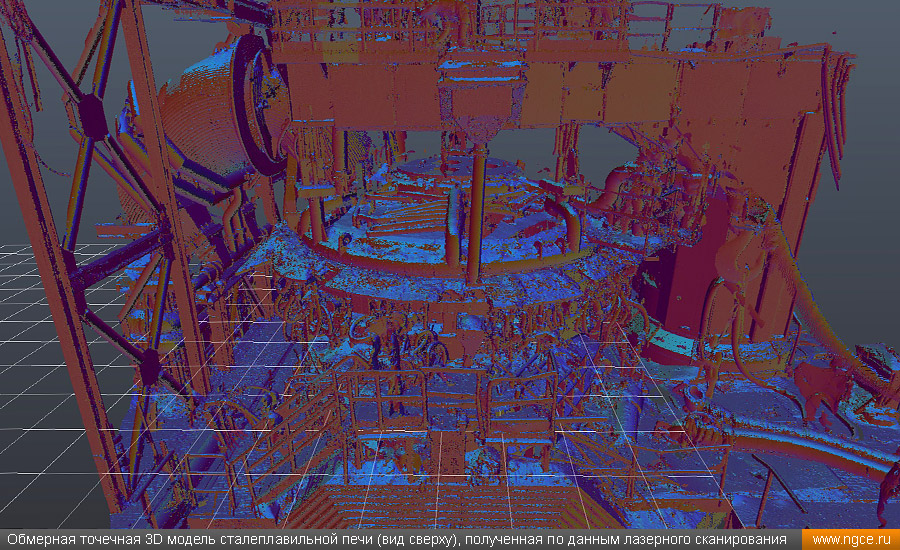

Сталеплавильная печь на заводе в Первоуральске, лазерное сканирование и 3D моделирование которой мы выполнили Обмерная точечная 3D модель сталеплавильной печи (вид сверху), полученная по данным лазерного сканирования

Камеральный этап работ: 3D моделирование конструкций печи в форматах DWG и STP

Работы по построению 3D модели сталеплавильной печи в формате DWG осуществлялись на камеральном этапе и длились 5 рабочих дней. В результате были отмоделированы:
— оборудование и трубопроводы, на которых были показаны задвижки, штуцеры, датчики;
— бетонные и металлические конструкции;
— площадки обслуживания;
— кабельные лотки.

3D модель конструкций сталеплавильной печи в формате STP была получена путём импорта из AutoCAD Mechanical.

В результате выполненных работ Заказчику была передана актуальная исполнительная 3D модель сталеплавильной печи с точностью 1 см.

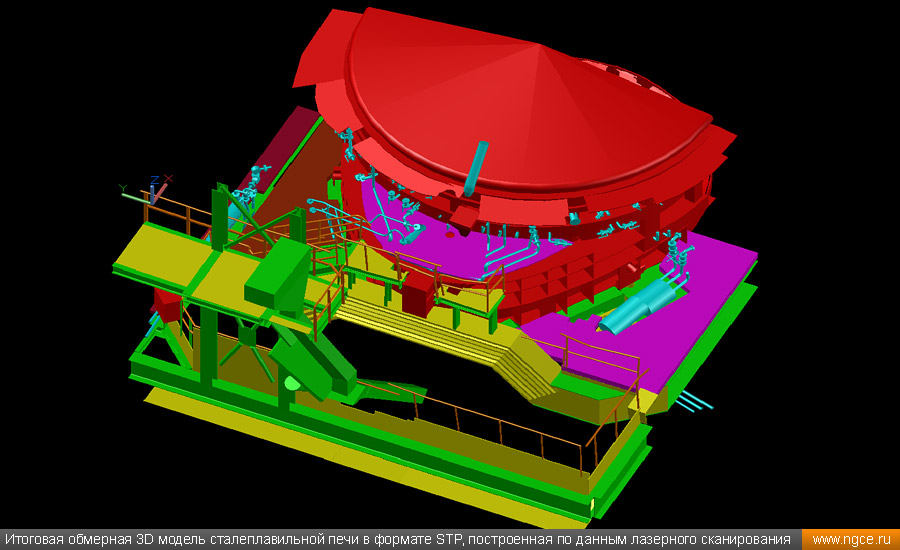

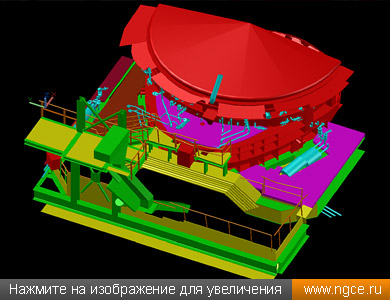

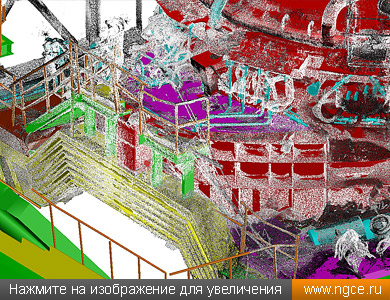

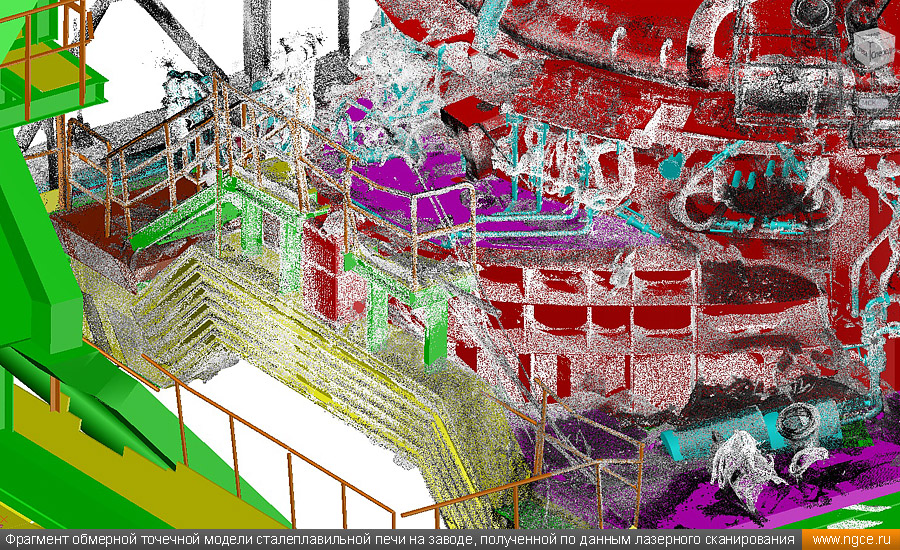

Фрагмент обмерной точечной 3D модели сталеплавильной печи на заводе, полученной по данным лазерного сканирования Итоговая обмерная 3D модель сталеплавильной печи в формате STP, построенная по данным лазерного сканирования

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры».
