Измерение объёмов куч щебня методом фотограмметрической съёмки с БПЛА на площадке перед Крымской АЭС

Измерение объёмов куч щебня методом фотограмметрической съёмки с БПЛА

12.07.2021 г.

Инженерное предприятие «НГКИ» выполнило измерение объёмов куч щебня методом фотограмметрической съёмки с БПЛА на площадке перед демонтируемым корпусом недостроенной Крымской АЭС, расположенной вблизи города Щёлкино в Крыму на берегу солёного Озера, которое планировалось использовать в качестве пруда-охладителя. На площадке было складировано большое количества строительного щебня, который весьма дорог как строительный материал и может быть использован в строительстве.

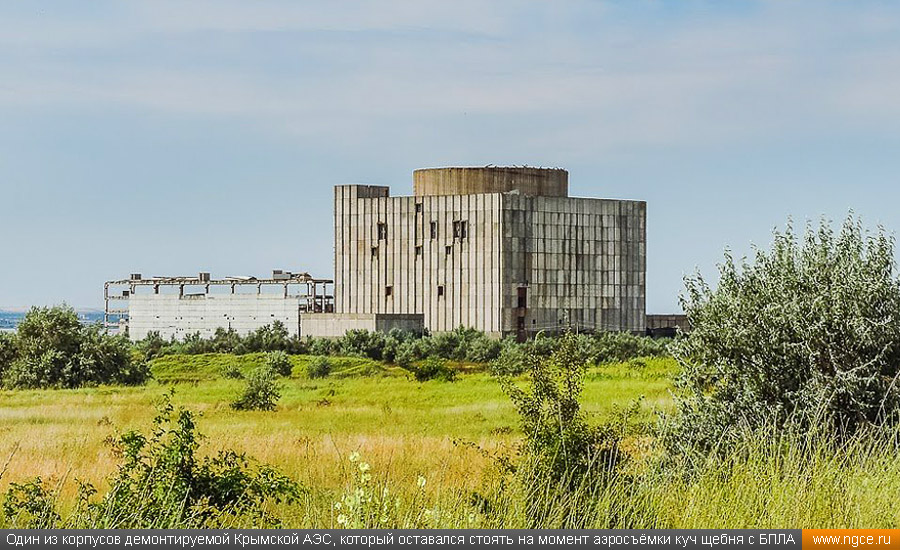

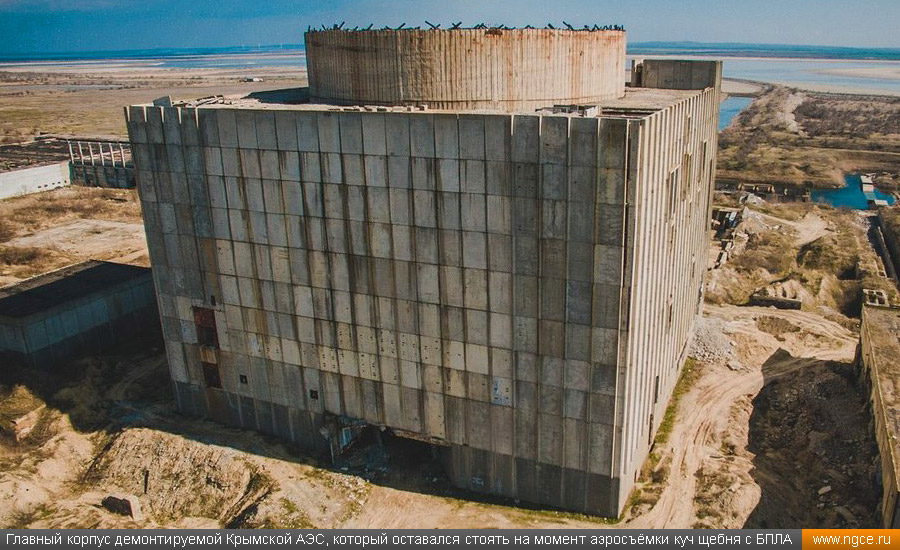

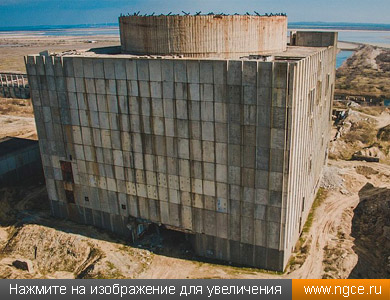

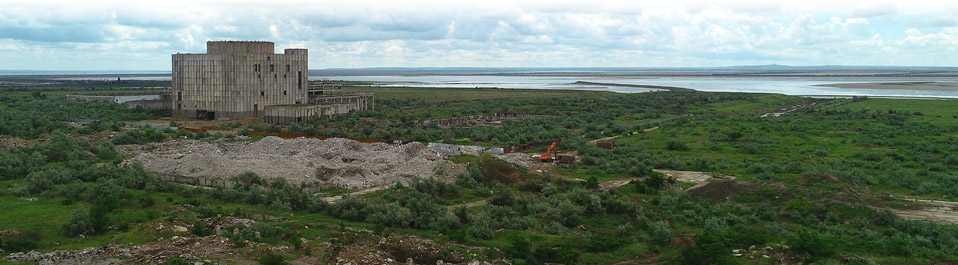

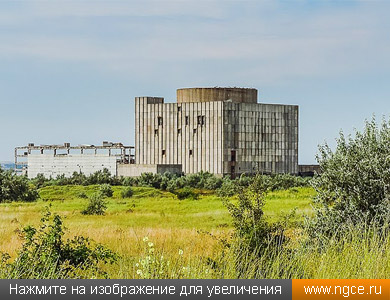

Один из корпусов демонтируемой Крымской АЭС, который оставался стоять на момент аэросъёмки куч щебня с БПЛА Главный корпус демонтируемой Крымской АЭС, который оставался стоять на момент аэросъёмки куч щебня с БПЛА

Краткая историческая справка о Крымской АЭС

Крымская АЭС — недостроенная атомная электростанция на востоке Крымского полуострова. Проект этой станции был однотипен действующей Балаковской АЭС, недоведённым до проектной мощности Хмельницкой АЭС, Ростовской АЭС и АЭС Темелин. Крымская АЭС, будучи в высокой степени готовности, после распада СССР была заброшена по причине аварии на Чернобыльской АЭС, при том, что готовность первого энергоблока составляла 80%, а второго — 18%. Первые проектные изыскания были проведены в 1968 году, строительство же было начато в 1975 году. Станция должна была обеспечить электроэнергией весь Крымский полуостров, а также создать большой задел для последующего развития промышленности всего региона — металлургической, машиностроительной, химической. Однако неблагоприятная экономическая ситуация в стране и особенно катастрофическая авария на четвёртом энергоблоке Чернобыльской АЭС 26 апреля 1986 года привели к тому, что к 1987 году строительство было приостановлено, а в 1989 году было принято окончательное решение отказаться от запуска электростанции.

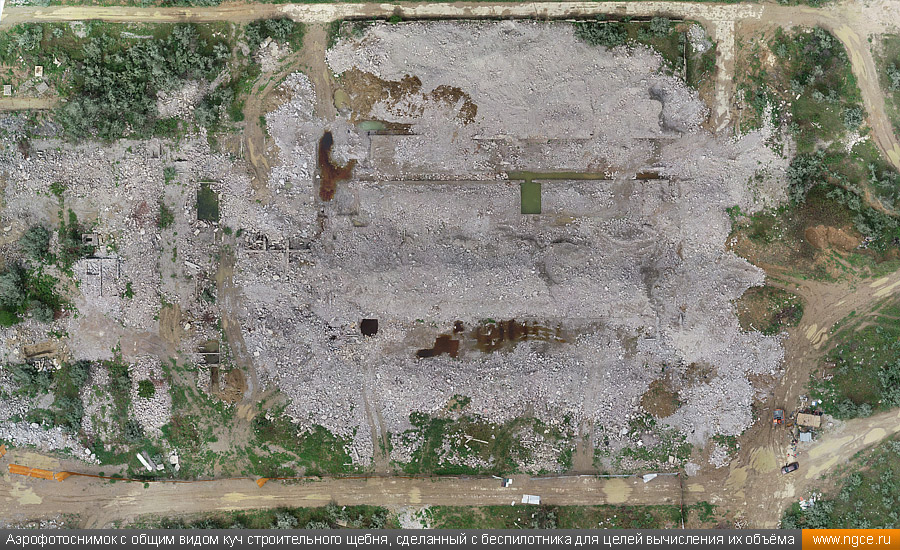

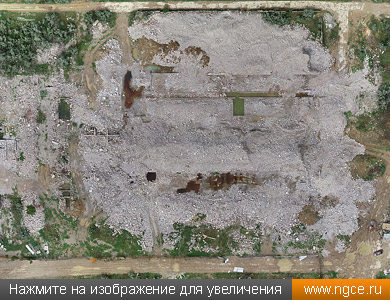

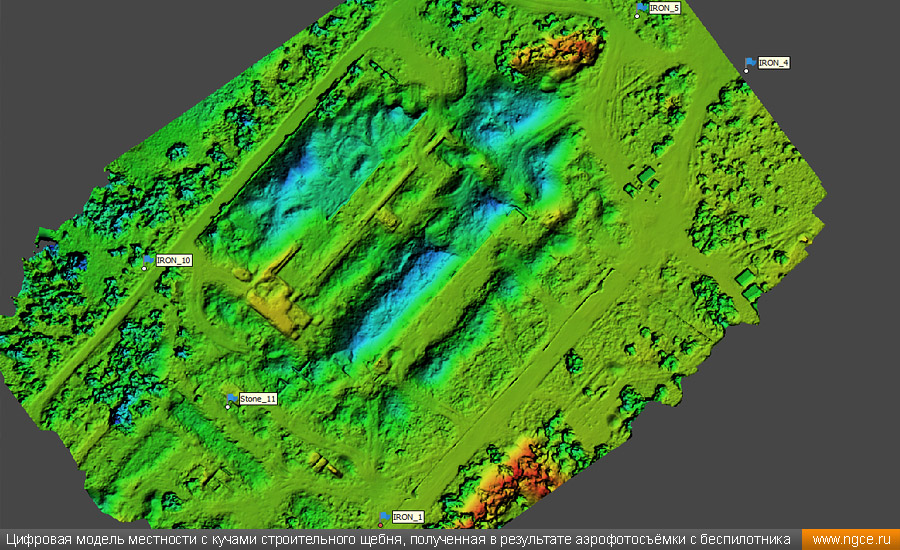

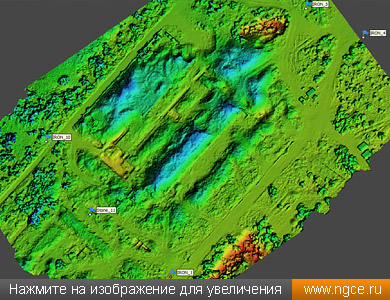

Аэрофотоснимок с общим видом куч строительного щебня, сделанный с беспилотника для целей вычисления их объёма Цифровая модель местности с кучами строительного щебня, полученная в результате аэрофотосъёмки с беспилотника; флажки — опорные пункты, координаты которых получены наземной геодезией

Обмеры и вычисление объёма щебня на площадке перед демонтируемым зданием АЭС

На площадке перед полуразобранным корпусом недостроенной Крымской АЭС был складирован образовавшийся при разборке здания строительный щебень. Именно объём этих куч и предстояло вычислить нашим специалистам по результатам обмеров. Поскольку передвигаться по острым камням и торчащей из них арматуре довольно опасно и для исполнителя, и для оборудования, нами был выбран фотограмметрический метод обмеров с беспилотного летательного аппарата DJI Phantom 4 Pro. Кроме того, такой метод съёмки позволяет значительно сократить время выполнения полевого этапа. При этом точность при таком методе обмеров близка к точности при съёмке методом лазерного сканирования.

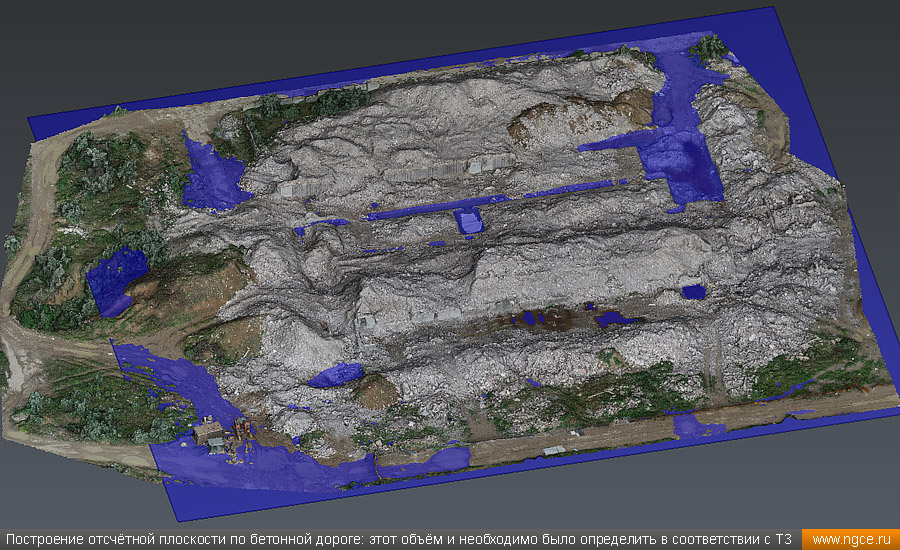

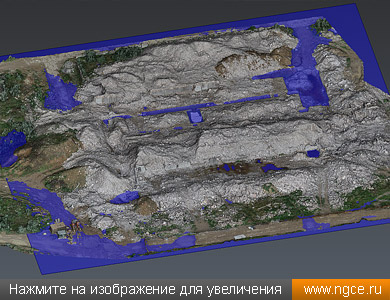

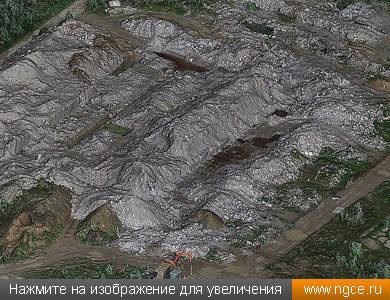

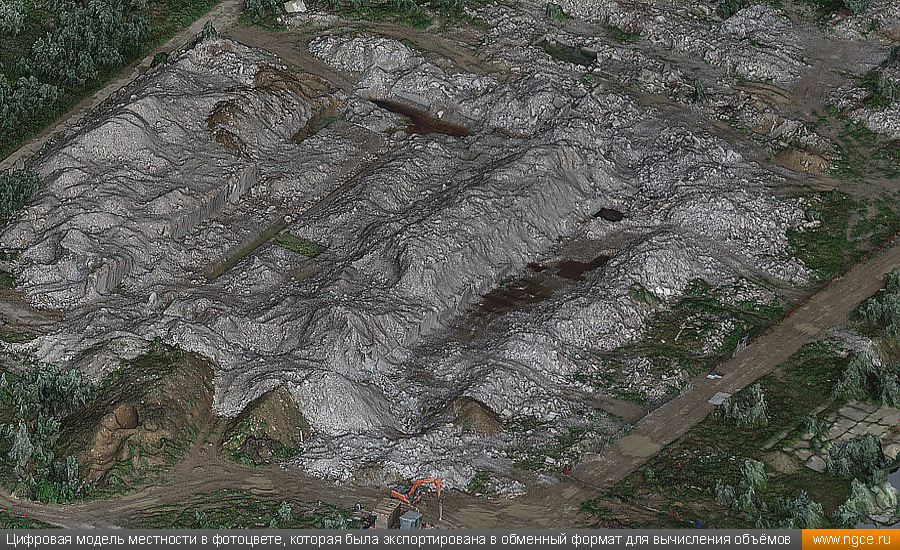

Цифровая модель местности с кучами строительного щебня, полученная в результате аэрофотосъёмки с беспилотника Построение отсчётной плоскости по бетонной дороге: этот объём и необходимо было определить в соответствии с техническим заданием

Обработка результатов аэрофотосъёмки выполнялась в специальном фотограмметрическом программном обеспечении. Расположение фотоснимков соответствуют положению камеры в момент съёмки. При помощи формул фотограмметрии, позволяющих присвоить каждому пикселю на снимке пространственные координаты, было выполнено предуравнивание. В результате этой процедуры были просчитаны все аэроснимки, а в на выходе было получено разреженное облако точек, то есть точечная 3D модель куч щебня.

Три дня было потрачено нашими специалистами на фотограмметрическую обработку снимков, построение 3D моделей куч щебня и на подсчёт объёмов хранения.

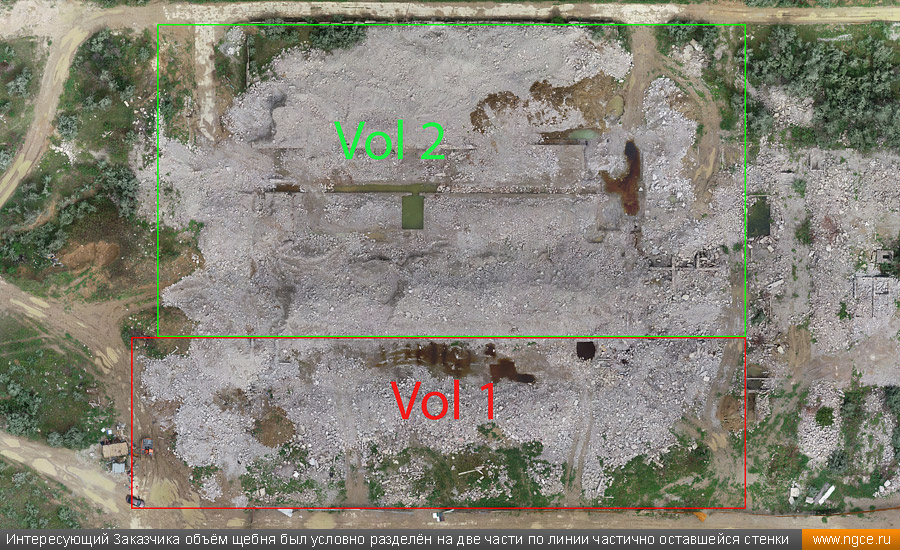

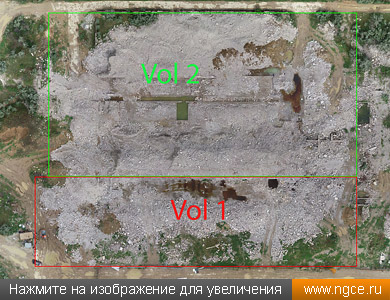

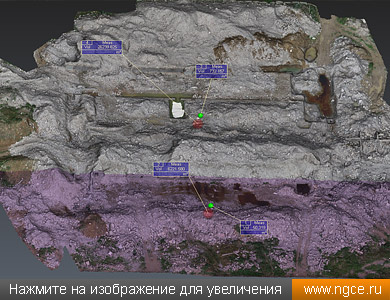

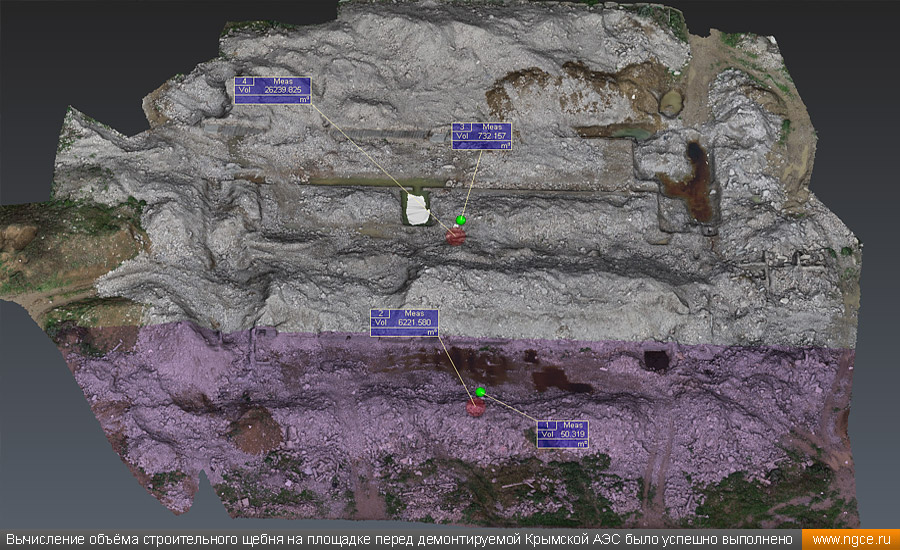

Интересующий Заказчика объём щебня был условно разделён на две части по линии частично оставшейся стенки Вычисление объёма строительного щебня на площадке перед демонтируемой Крымской АЭС было успешно выполнено методом фотограмметрической аэрофотосъёмки с БПЛА

Целесообразность и особенности применения фотограмметрической аэрофотосъёмки

Целесообразность использования технологии фотограмметрической аэрофотосъёмки для получения 3D модели основана на её уникальных возможностях, среди отличительных особенностей следует отметить три основных:

— в этой технологии полностью реализован принцип дистанционных измерений, позволяющий собирать информацию об исследуемом объекте, находясь на расстоянии от него, что позволяет значительно снизить трудозатраты, повысить эффективность и сделать работу более безопасной;

— полнота и подробность получаемой информации об объекте съёмки, ведь плотность определяемых точек может исчисляться сантиметрами, что даёт возможность адекватно отображать объекты самой сложной «нематематической» формы и практически неограниченно расширяет сферу применения технологии;

— непревзойдённая скорость работы, ведь информация об объекте собирается в течение всего нескольких часов.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Также наши специалисты используют метод фотограмметрической аэрофотосъёмки с БПЛА, который имеет свои преимущества, именно такой метод был использован при обмерах куч строительного мусора на площадке перед Крымской АЭС. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
