Новости: обмерные работы и инженерные изыскания
3D сканирование, аэрофотосъёмка с БПЛА и подготовка обмерных чертежей Владимирского храма в Херсонесе для реставрации

3D сканирование, съёмка с БПЛА и обмерные чертежи храма в Херсонесе

01.07.2021 г.

Специалисты инженерного предприятия «НГКИ» выполнили интереснейший проект по архитектурным обмерам здания Владимирского собора в Херсонесе Таврическом недалеко от Севастополя для целей реставрации этого важнейшего объекта историко-культурного наследия. Обмеры храма были осуществлены методами 3D лазерного сканирования и аэросъёмки с БПЛА элементов, недоступных для  съёмки сканером.

Этот собор был выстроен в неовизантийском стиле, и c учётом купола высотой 26 метров стал вторым по размерам на Крымском полуострове. После революции в 1924 году храм был закрыт и передан Херсонесскому музею. Во время Второй Мировой войны здание собора значительно пострадало от артобстрелов. Немцы планировали взорвать здание собора, но, к счастью, им это удалось сделать лишь частично. К моменту освобождения Крыма в мае 1944 года было утрачено более 1/3 всего объёма строения. В таком виде собор простоял около полувека. Реставрационные работы начались в середине 1980-х и продолжались почти двадцать лет, завершившись в 2004 году.

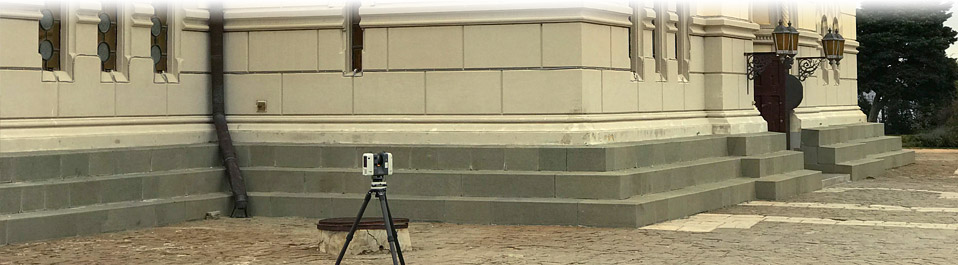

Вид на Владимирский собор в Херсонесе Таврическом после окончания реставрации. Фото середины 2010-х годов Обмерные работы фасада Владимирского собора в Херсонесе для реставрации проводятся 3D сканером Leica RTC360

Спустя пятнадцать лет было принято решение о проведении новой комплексной реставрации Владимирского собора, и для этого проектировщикам потребовалась точная и подробная исполнительная документация всего здания храма. С просьбой осуществить обмерные работы они обратились в инженерную компанию «НГКИ», специалисты которой имеют внушительный опыт обмеров объектов историко-культурного наследия для целей реставрации и реконструкции. Необходимо было провести детальное 3D сканирование фасадов, интерьеров и кровли здания собора, подготовить стандартные планы и чертежи фасадов в масштабе 1:50, а также отдельные чертежи шаблонов элементов декора в масштабе 1:1, 1:5, 1:10.

На основании нашего опыта обработки облаков точек сложных декорированных фасадов мы приняли решение проводить лазерное сканирование в цвете с наложением текстур поверхности. Это значительно облегчает работу специалистов, занимающихся созданием чертежей по облакам точек, а иногда является необходимым условием выполнения проекта.

Лазерное сканирование Владимирского собора в Херсонесе для реставрации было выполнено системой Leica RTC360 Итоговая точечная 3D модель Владимирского собора, полученная по данным лазерного сканирования и фотограмметрической аэрофотосъёмки

Для получения облаков точек с наложенными текстурами используются два способа: обычное лазерное сканирование без цвета с наложением цветных фотографий, сделанных традиционной качественной фотокамерой или же лазерное сканирование в цвете с использованием камеры, встроенной в сам сканер. Первый вариант даёт более качественную текстуру, необходимую при обмерах сложных объектов с плотным декором, но достаточно трудоёмок. Второй вариант позволяет получить текстуру не такого высокого качества, впрочем, вполне пригодную для работы на большинстве объектов, но гораздо быстрее. Мы выбрали второй вариант и поэтому решили использовать наш компактный и очень удобный 3D лазерный сканер Leica RTC360 со встроенной фотокамерой. Купола и верхняя часть фасадов были не видны с уровня земли, и для съёмки этих недоступных для 3D сканера участков мы использовали аэрофотосъёмку с квадрокоптера.

На камеральной стадии работ данные с фотокамеры беспилотного летательного аппарата DJI Phantom 4 Pro были обработаны и преобразованы в облако точек, которое была интегрировано с облаком точек, полученным с помощью лазерного сканера.

Обмерные чертежи храма были подготовлены нами и переданы Заказчику в стандартном для проектировщиков формате DWG (AutoCAD), а полученные точечные 3D модели храма — в уже привычном формате RCP (Revit).

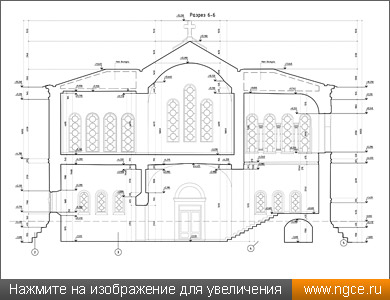

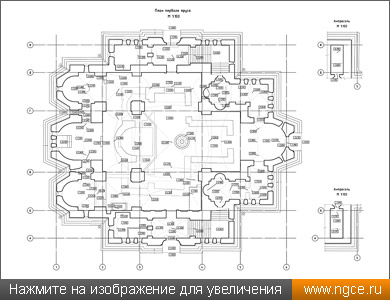

Обмерный план первого яруса Владимирского собора, построенный по данным 3D сканирования для целей подготовки проекта реставрации Разрез Владимирского собора по оси 6-6, построенный по данным 3D лазерного сканирования для целей подготовки проекта реставрации

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке: «Лазерное сканирование, аэросъёмка с БПЛА и подготовка обмерных чертежей Владимирского собора в Херсонесе Таврическом для реставрации».

Там же вы сможете посмотреть примеры обмерных чертежей, подготовленных по данным 3D лазерного сканирования здания храма.

Инженерная компания «НГКИ» обладает большим многолетним опытом производства обмерных работ на объектах историко-культурного наследия и современного строительства. Обмерные работы выполняются с применением технологии лазерного сканирования, которая даёт возможность с минимальными временными затратами получить очень точные результаты измерений в цифровой форме. Также мы используем фотограмметрическую съёмку с БПЛА, как в случае с обмерами Владимирского собора в Херсонесе Таврическом вблизи Севастополя. Результатом съёмки является облако точек — чрезвычайно подробная точечная 3D модель объекта съёмки. По данным обмерных работ наши специалисты составляют точные обмерные чертежи объектов съёмки или проводят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в данных сегментах рынка вы можете ознакомиться на следующих страницах раздела «Услуги» сайта нашей компании:

— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров»;
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации»;
— «Построение точных 3D моделей зданий и сооружений по данным лазерного сканирования»;
— «3D сканирование и построение обмерных моделей небольших объектов с микронной точностью».
