Новости: обмерные работы и инженерные изыскания
Калибровка автоцистерны молоковоза геометрическим методом по данным лазерного сканирования

Калибровка автоцистерны молоковоза методом 3D лазерного сканирования

30.04.2021 г.

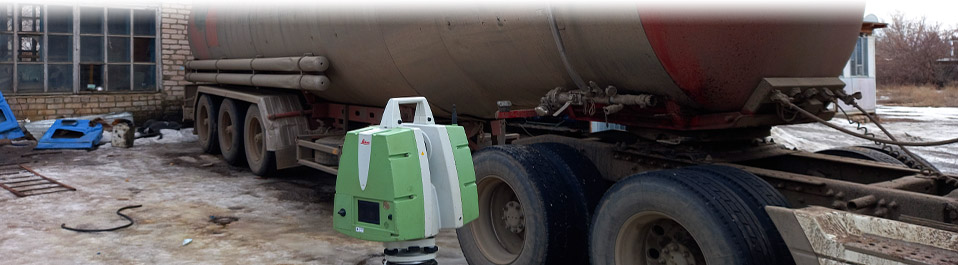

Инженерная компания «НГКИ» оперативно выполнила калибровку автоцистерны молоковоза в Волгоградской области геометрическим методом по данным лазерного сканирования. Цистерна молоковоза состояла из четырёх отдельных секций, в каждую из которых был спущен лазерный сканер Leica ScanStation P20 для выполнения точных обмеров.

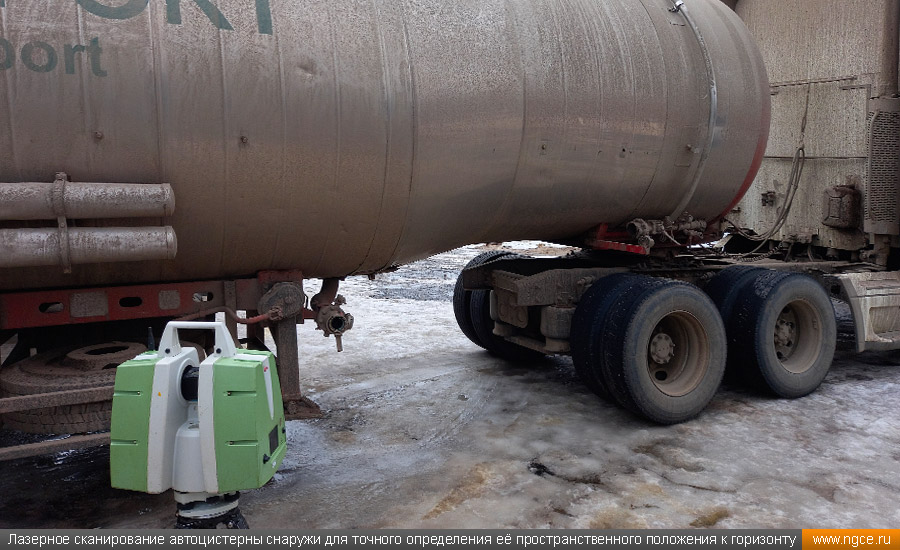

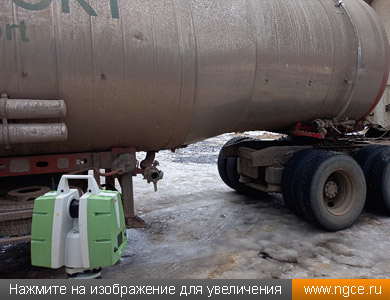

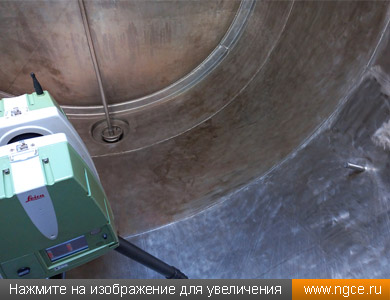

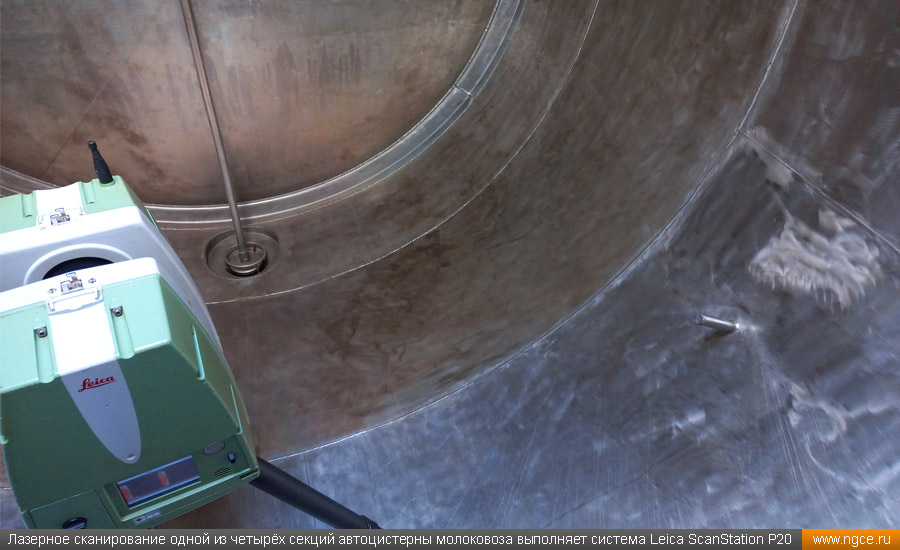

Лазерное сканирование одной из четырёх секций автоцистерны молоковоза выполняет система Leica ScanStation P20 для целей градуировки цистерны Лазерное сканирование автоцистерны снаружи для точного определения её пространственного положения к горизонту

Транспортной компании из Волгоградской области, занимающейся перевозкой молока от хозяйств до молокозаводов, потребовалась срочная калибровка четырёхсекционной автоцистерны-молоковоза. Срочность градуировки оказалась настолько критичной, что владелец компании согласился пригнать автоцистерну практически к границе аэропорта Волгограда, чтобы наш специалист произвёл точные обмеры секций цистерны без потери времени и тут же улетел обратно в Москву для оперативной обработки результатов измерений.

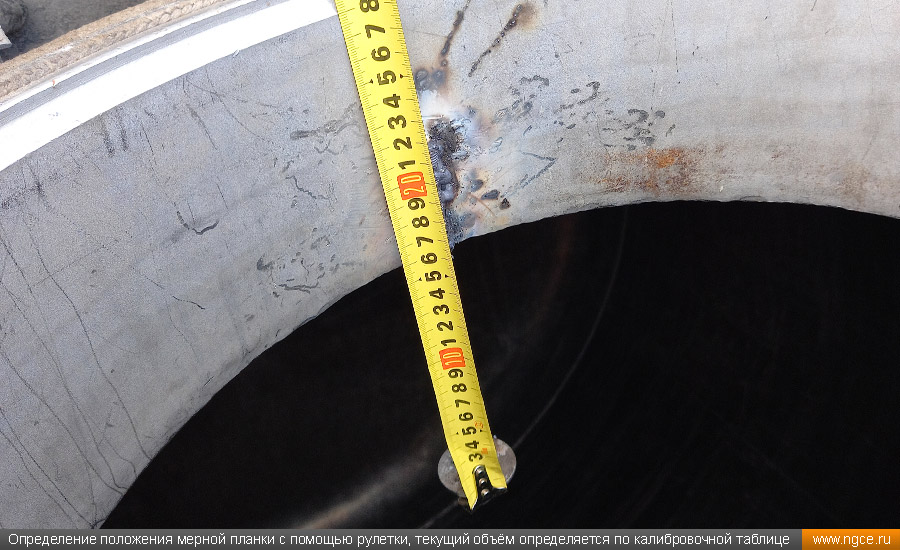

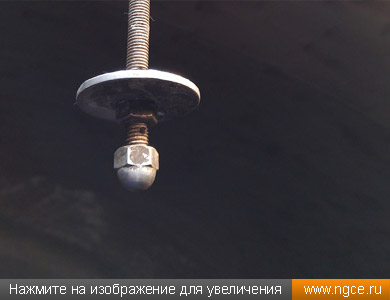

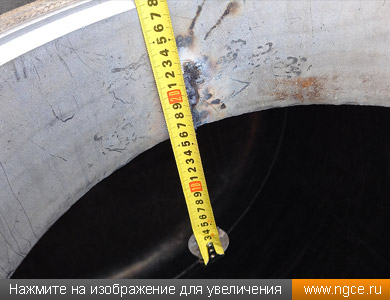

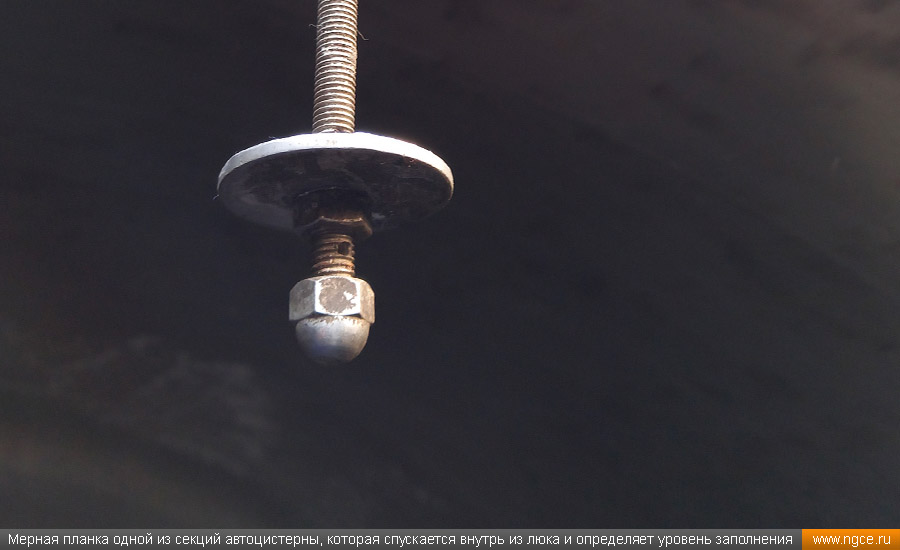

Мерная планка одной из секций автоцистерны, которая спускается внутрь из люка и определяет уровень заполнения Определение положения мерной планки с помощью рулетки, текущий объём определяется по калибровочной таблице

Обмеры автоцистерны методом лазерного сканирования каждой секции изнутри заняли три часа рабочего времени. Для точного определения пространственного положения цистерны по отношению к горизонту, цистерна была также отсканирована и снаружи. Камеральный стадия работ, на которой было произведено 3D моделирование каждой секции и вычисление объёмов заполнения до уровня мерной планки, заняла 4 рабочих дня. Расчётная точность определения объёма получилась на уровне 0,2% от объёма заполнения под мерную планку.

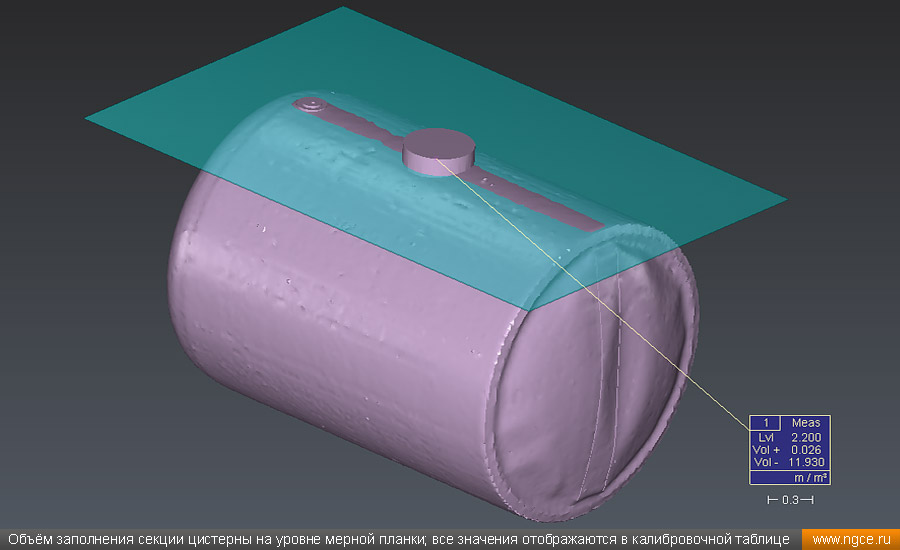

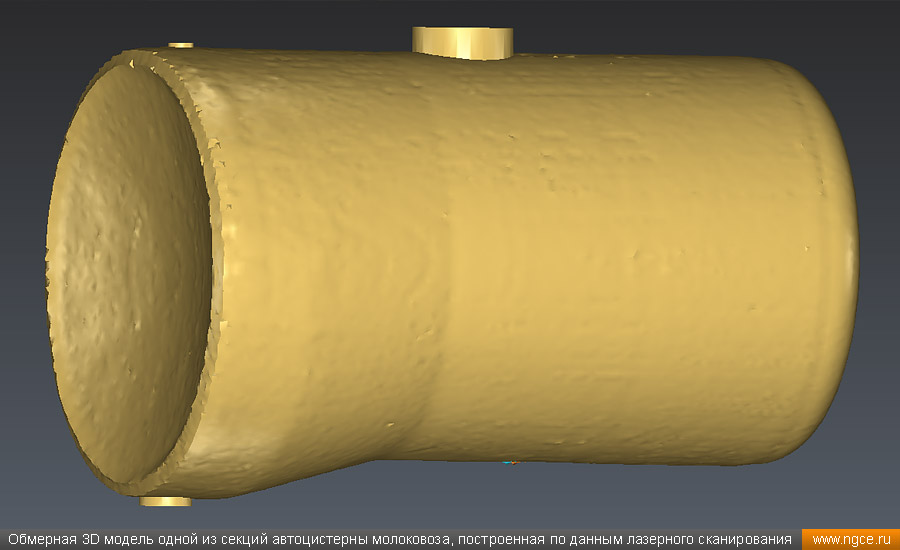

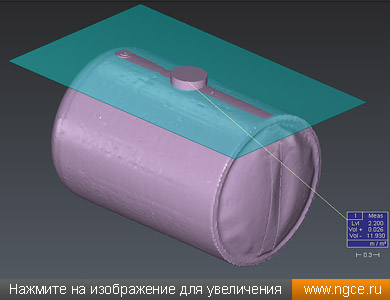

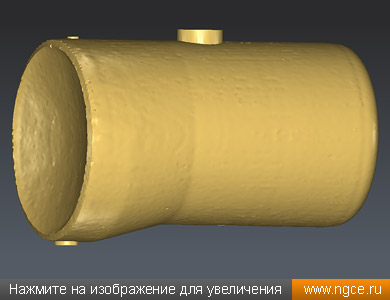

Обмерная 3D модель одной из секций автоцистерны молоковоза, построенная по данным лазерного сканирования Объём заполнения секции цистерны на уровне мерной планки; все значения положения мерной планки отображаются в калибровочной таблице, и каждому значению соответствует объём заполнения секции цистерны

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных, автоцистерн) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая позволяет зафиксировать реальную геометрию резервуара или трубопровода с учётом деформаций, а также учесть все их внутренние детали и инфраструктуру. После обмерных работ выполняется построение точной 3D модели резервуара, по которой уже производится подсчёт объёма и построение градуировочных таблиц. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
