Измерение объёмов сахарного песка и жома сахарной свеклы методом лазерного сканирования для целей аудита

Измерение объёмов сахарного песка и жома сахарной свеклы для аудита

02.04.2021 г.

Инженерная компания «НГКИ» выполнила измерение объёмов хранения сахарного песка в силосах и жома сахарной свеклы в напольных складах на сахарных заводах в центральной и южной частях России. Обмерные работы и точное определение объёмов продукции были осуществлены нами в рамках процедуры аудита. Обмеры были выполнены по технологии 3D лазерного сканирования системой Leica RTC360. По данным обмерных работ нами были построены 3D модели силосов и буртов жома свеклы в напольных складах и затем произведено вычисление объёмов хранения сахарного песка и жома сахарной свеклы.

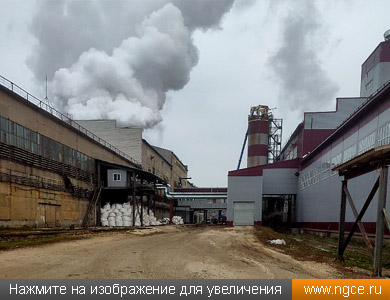

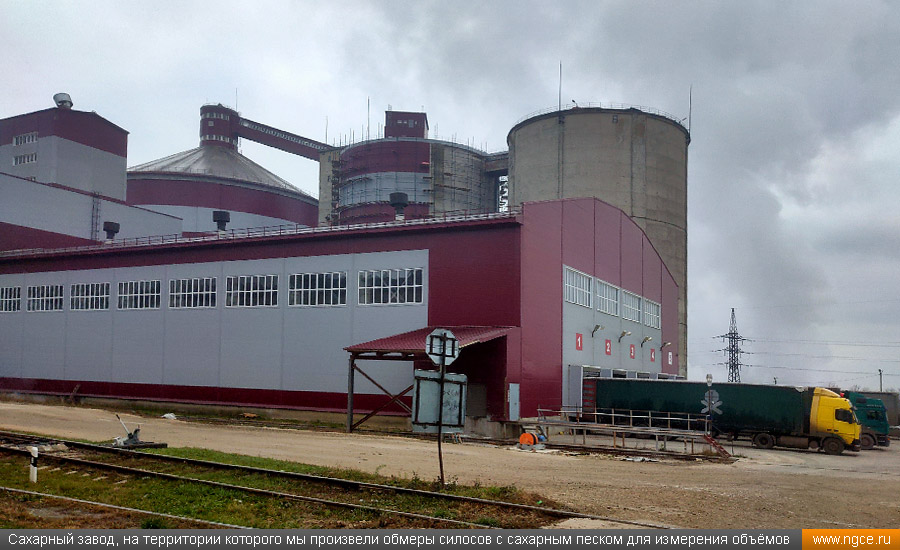

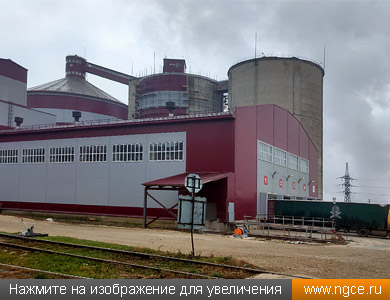

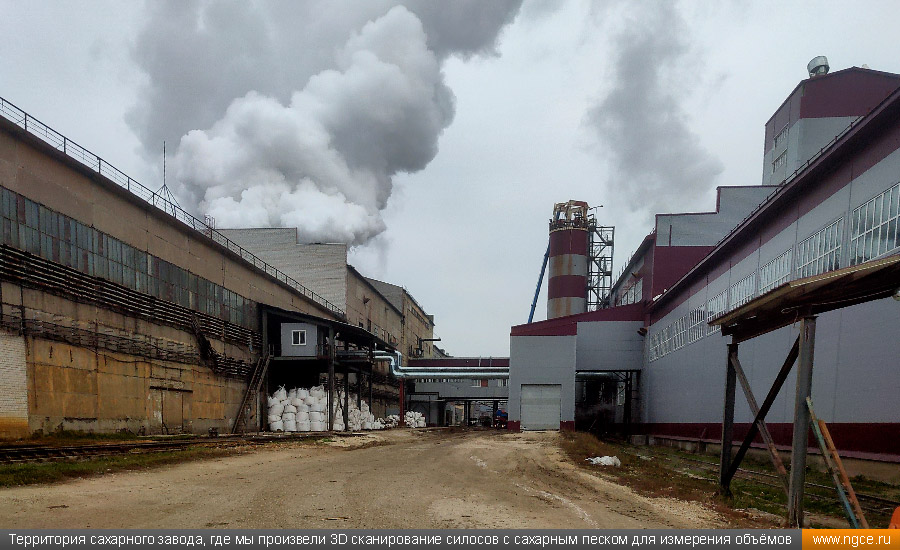

Сахарный завод, на территории которого мы произвели обмеры силосов с сахарным песком для измерения объёмов Территория сахарного завода, где мы произвели 3D сканирование силосов с сахарным песком для измерения объёмов и аудита

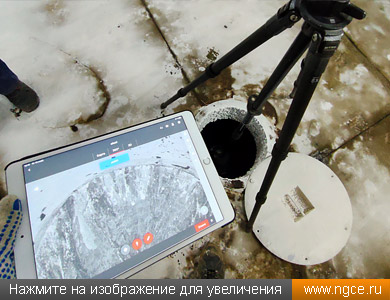

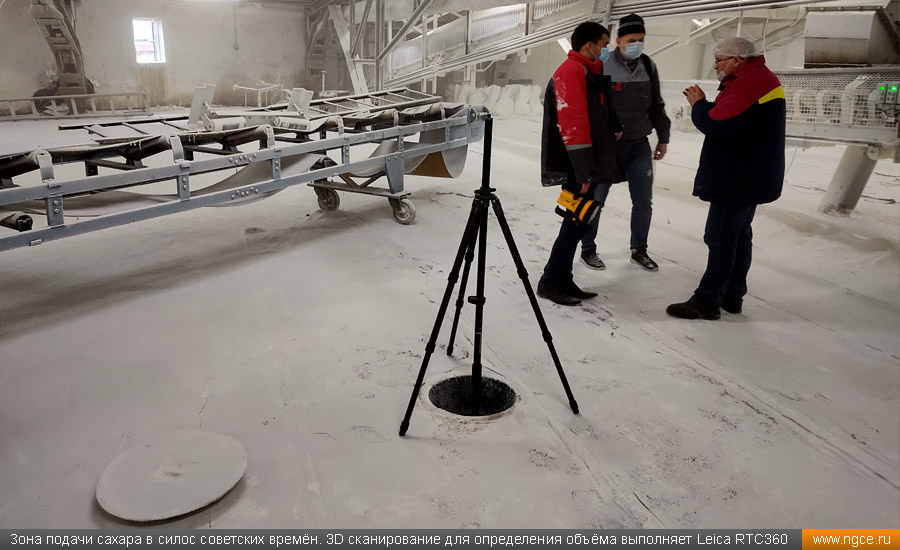

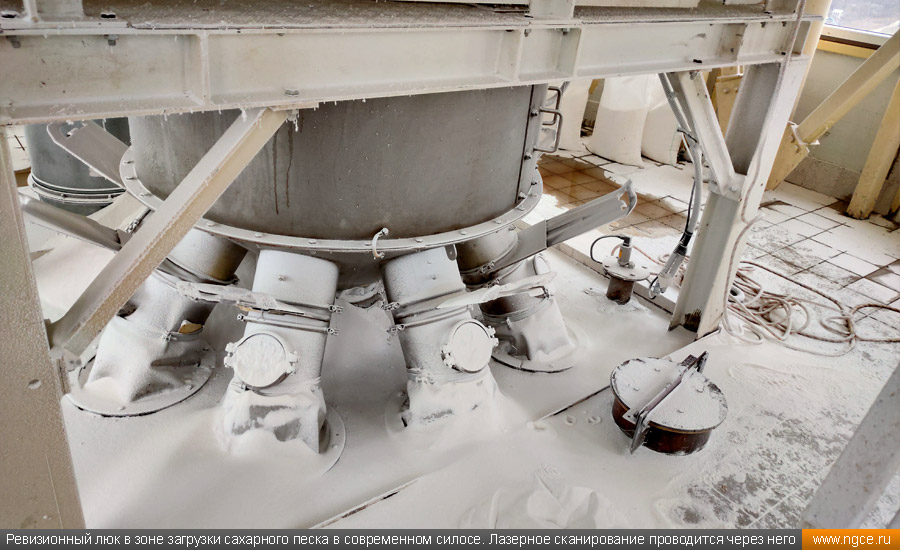

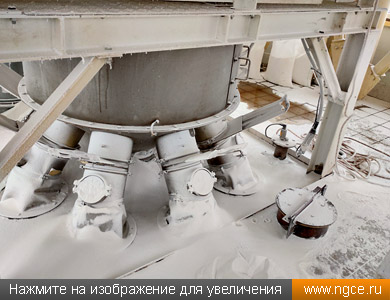

Зона подачи сахара в силос советских времён. 3D сканирование для определения объёма выполняет Leica RTC360 Ревизионный люк в зоне загрузки сахарного песка в современном силосе. Лазерное сканирование проводится через него

Ежегодно в конце сезона сбора и переработки урожая сахарной свеклы аудиторы агрохолдингов вызывают нас на замеры объёмов хранения сахарного песка в силосах и жома сахарной свеклы в буртах в напольных складах на сахарных заводах.

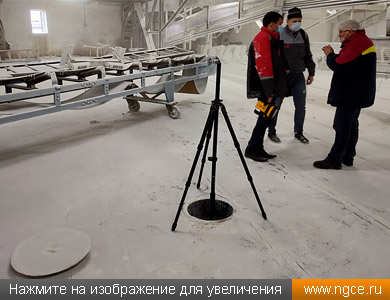

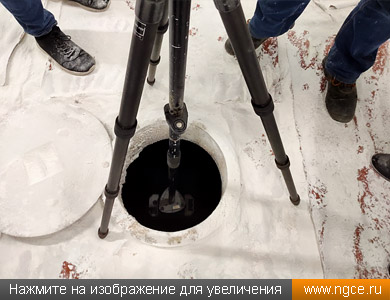

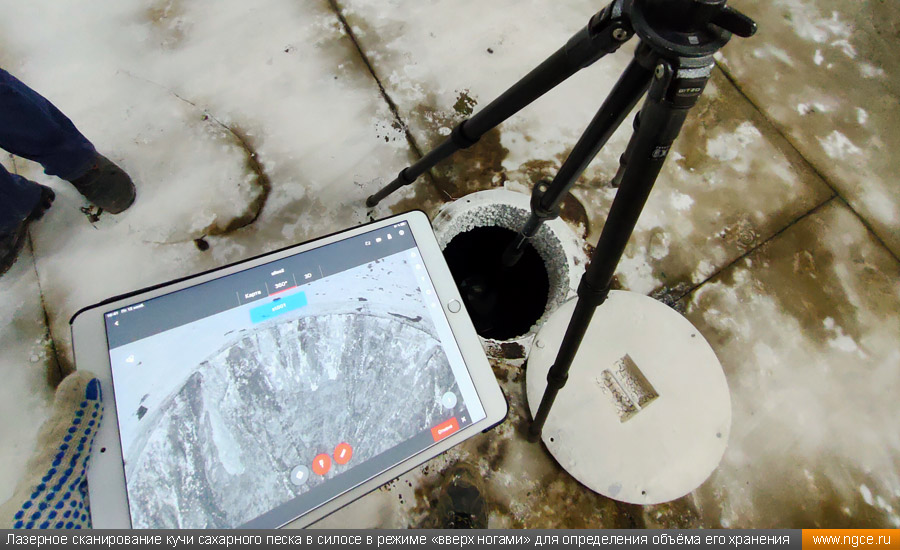

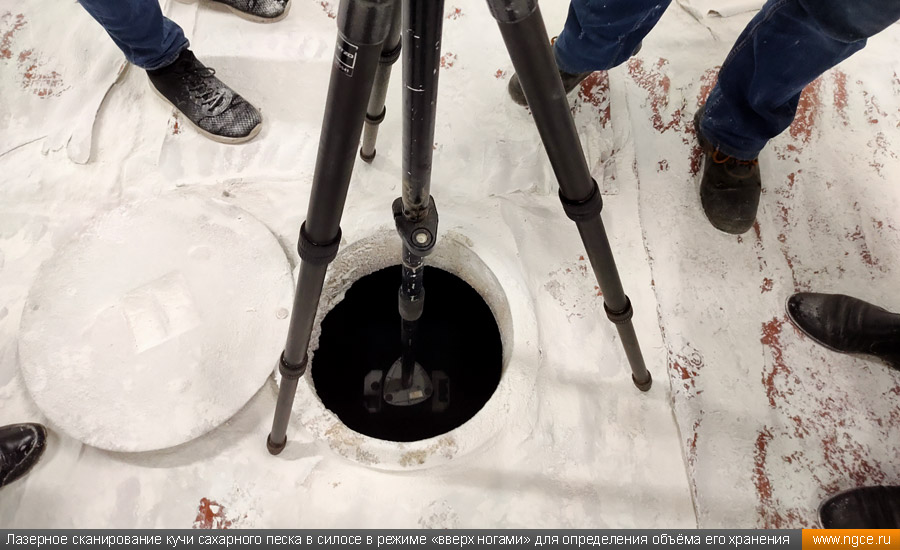

Лазерное сканирование кучи сахарного песка в силосе в режиме «вверх ногами» для определения объёма его хранения Лазерное сканирование кучи сахарного песка в силосе в режиме «вверх ногами» для определения объёма его хранения

За несколько лет нами созданы проектные модели различных типов силосов для хранения сахара, и теперь подсчёт объемов хранения сильно упростился и удешевился. Мы выполняем лазерное сканирование поверхности «конуса» через ревизионный люк в крыше силоса, либо с галереи, расположенной в верхней части силоса с внутренней стороны. Затем мы сшиваем полученные сканы и строим mesh модель каждого конуса. После этого мы накладываем 3D модель «конуса» на 3D модель силоса и производим вычисление объёма сахарного песка.

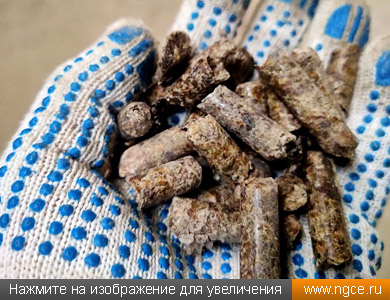

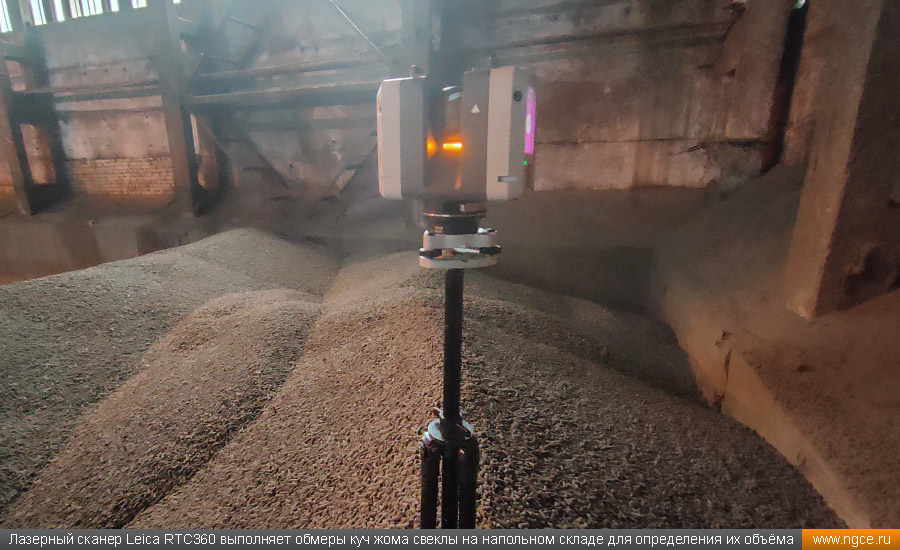

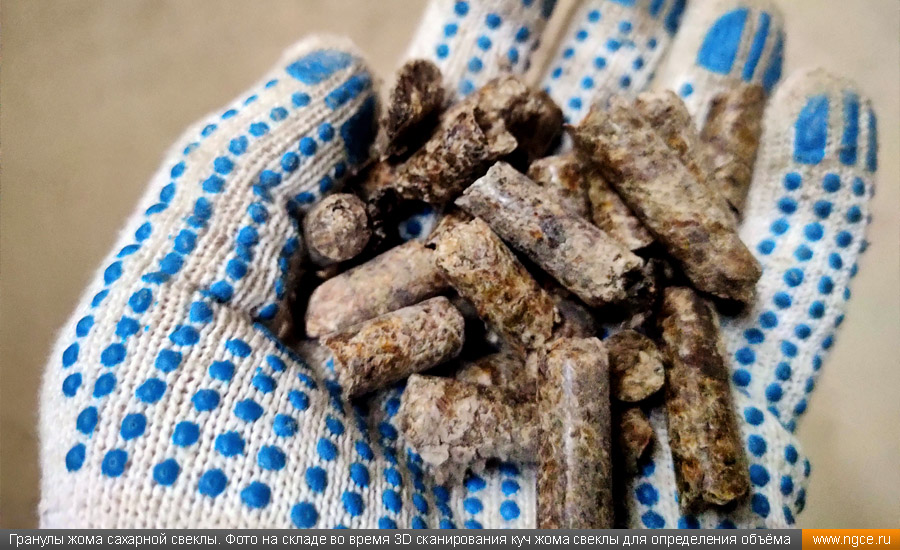

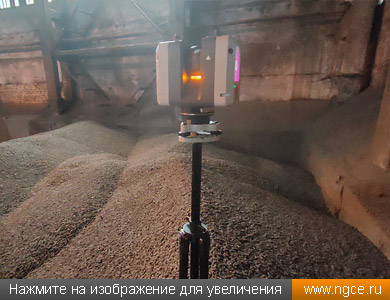

Гранулы жома сахарной свеклы. Фото на складе во время 3D сканирования куч жома свеклы для определения объёма и аудита Лазерный сканер Leica RTC360 выполняет обмеры куч жома свеклы на напольном складе для определения их объёма и аудита

Обмеры и вычисление объёмов хранения жома сахарной свеклы практически ничем не отличается от обмеров буртов зерна, но зато пыли значительно меньше и ходить по буртам жома свеклы легче.

3D модели куч сахара в силосах и буртов жома сахарной свеклы на напольных складах

Ниже размещены примеры точечных и mesh 3D моделей куч сахарного песка в силосах и буртов жома сахарной свеклы на напольных складах:

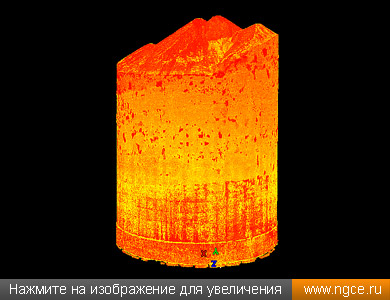

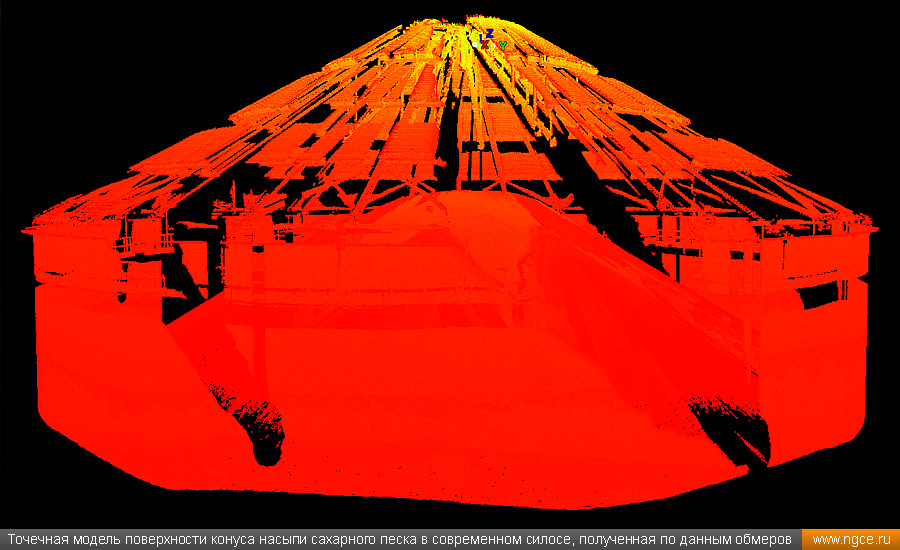

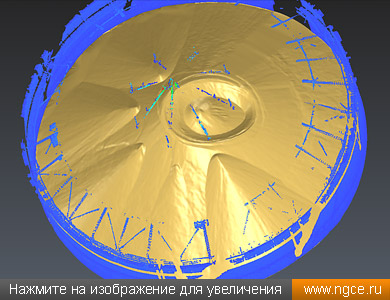

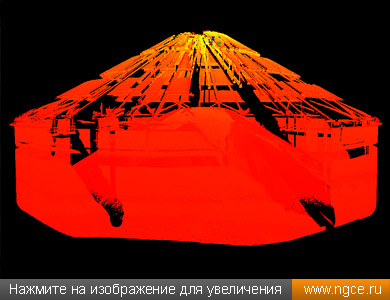

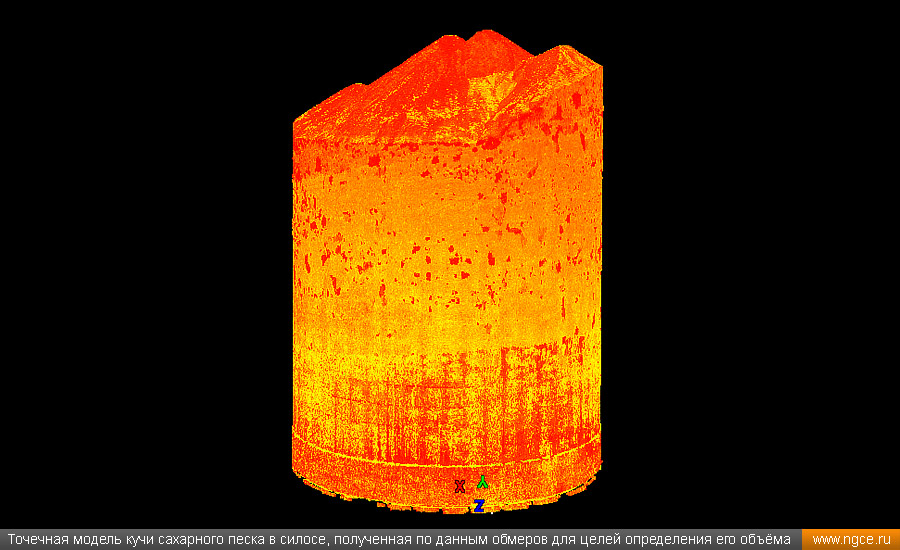

Точечная модель поверхности конуса насыпи сахарного песка в современном силосе, полученная по данным обмеров Точечная модель кучи сахарного песка в силосе, полученная по данным обмеров для целей определения его объёма

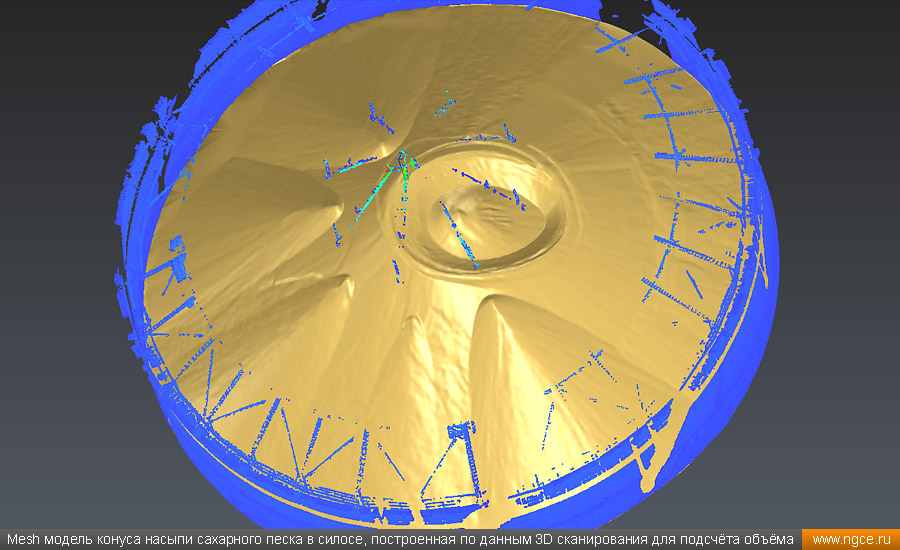

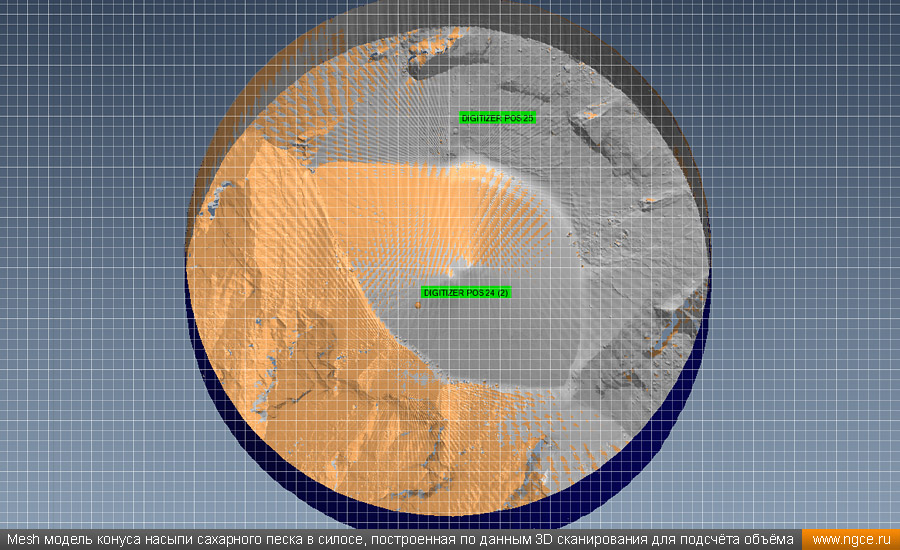

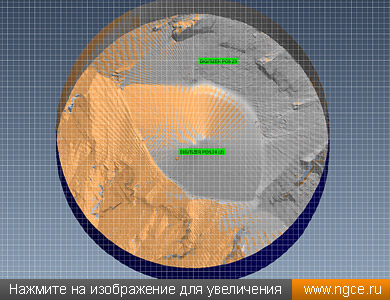

Mesh модель конуса насыпи сахарного песка в силосе, построенная по данным 3D сканирования для подсчёта объёма и аудита Mesh модель конуса насыпи сахарного песка в силосе, построенная по данным 3D сканирования для подсчёта объёма и аудита

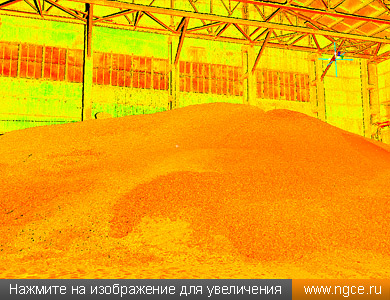

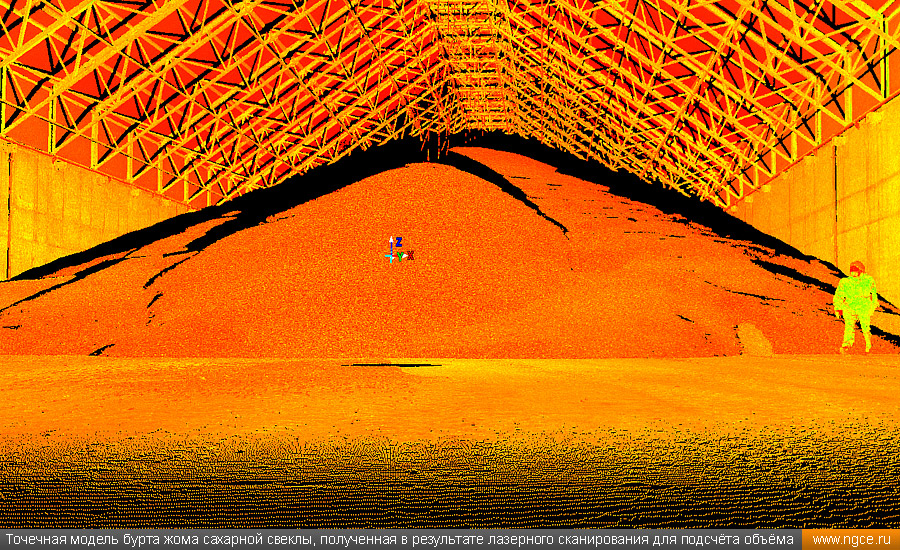

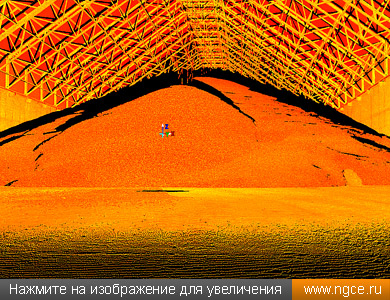

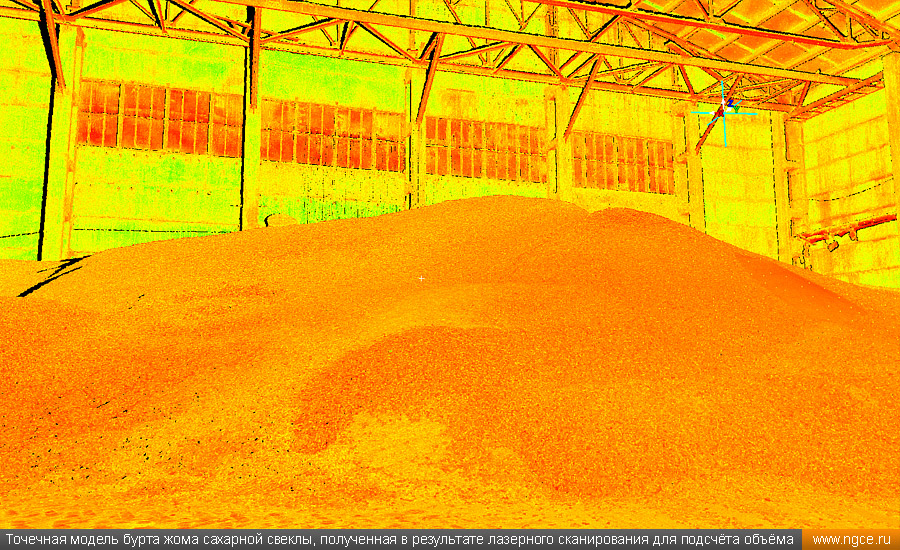

Точечная 3D модель бурта жома сахарной свеклы, полученная в результате лазерного сканирования для подсчёта объёма и аудита Точечная 3D модель бурта жома сахарной свеклы, полученная в результате лазерного сканирования для подсчёта объёма и аудита

3D сканирование и определение объёмов сельхозпродукции: наши проекты

Нашу компанию ежегодно привлекают аудиторы и собственники сельхозпредприятий к выполнению обмерных работ и последующему вычислению объёмов хранимой на складах и в силосах продукции. Наши специалисты проводят лазерное сканирование кучи, бурта, силоса, цистерны или склада, далее выполняют построение точных обмерных 3D моделей хранимой продукции и с минимальной погрешностью вычисляют её фактический объём хранения. Ниже вы можете ознакомиться с перечнем некоторых наших проектов, выполненных в данной отрасли:

— Точное определение объёмов хранения зерна в силосах в Тамбовской области методом лазерного сканирования;
— Измерение объёма зерна на складах в Орловской и Тамбовской областях методом лазерного сканирования;
— Измерение объёмов хранения сельхозпродукции в силосах, напольных складах и силосных ямах для целей аудита;
— Измерение объёмов хранения зерна на складах методом 3D лазерного сканирования;
— Градуировка силосов для хранения комбикормов по технологии 3D лазерного сканирования;
— Обмеры складов для целей точного определения объёмов хранения зерна;
— Инвентаризация картофеля на складах хранения методом лазерного сканирования;
— Лазерное сканирование и точное определение объёма сахарного песка в силосах;
— Лазерное сканирование и 3D моделирование бестарного хранилища сахара.

Инженерное предприятие «НГКИ» обладает большим многолетним опытом проведения обмерных работ для точного определения объёмов хранения сыпучих материалов для целей аудита и инвентаризации складов сырья. Сотрудники нашей компании при выполнении съёмки применяют современную технологию лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или же поверхности кучи сыпучего материала на складах или в силосах, а после этого рассчитать необходимые объёмы с минимальной погрешностью. Подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:

— «Точное измерение объёмов сыпучих материалов и инвентаризация складов сырья».
