Градуировка резервуаров РГСП-50 в Брянской области геометрическим методом по данным лазерного сканирования

Градуировка резервуаров РГСП-50 в Брянской области геометрическим методом

23.03.2021 г.

Специалистами инженерной компании «НГКИ» выполнена точная градуировка пяти подземных резервуаров РГСП-50 в Брянской области геометрическим методом по данным лазерного 3D сканирования.

РГСП-50 — подземный горизонтальный стальной резервуар объёмом 50 кубических метров. Стальные подземные резервуары применяются в промышленности, сельском хозяйстве, на АЗС, нефтебазах и в ряде других сфер. Они предназначены для приёма, хранения и выдачи различных видов жидкостей — нефтепродуктов (дизельного топлива, бензина, машинного масла), воды, и других видов жидкостей, которые не агрессивны к материалам ёмкости.

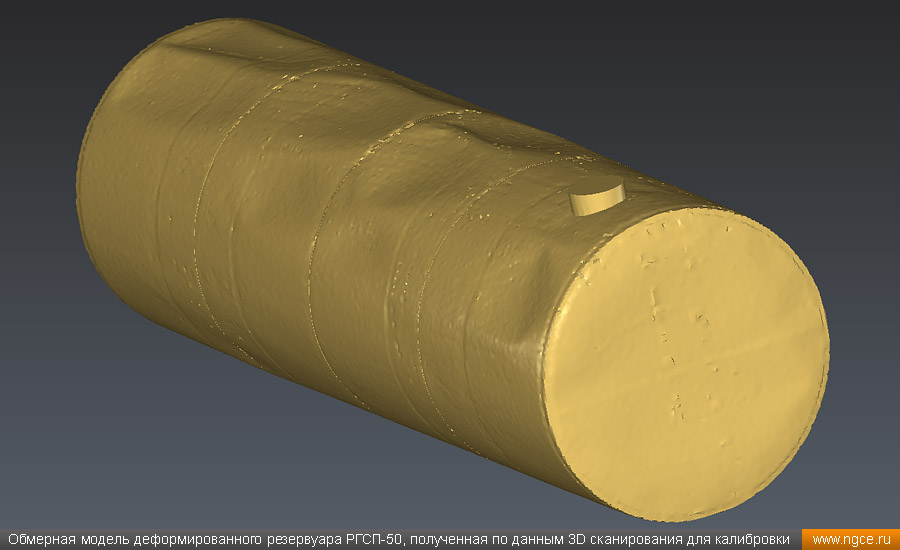

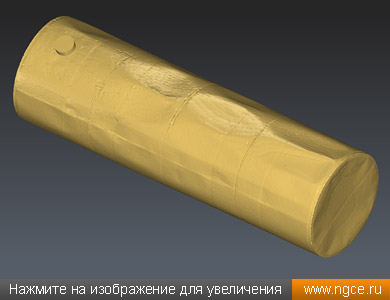

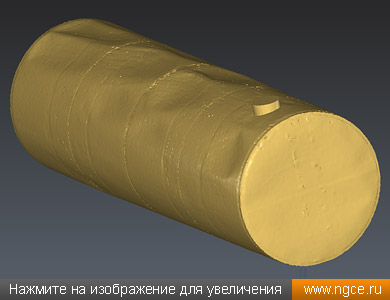

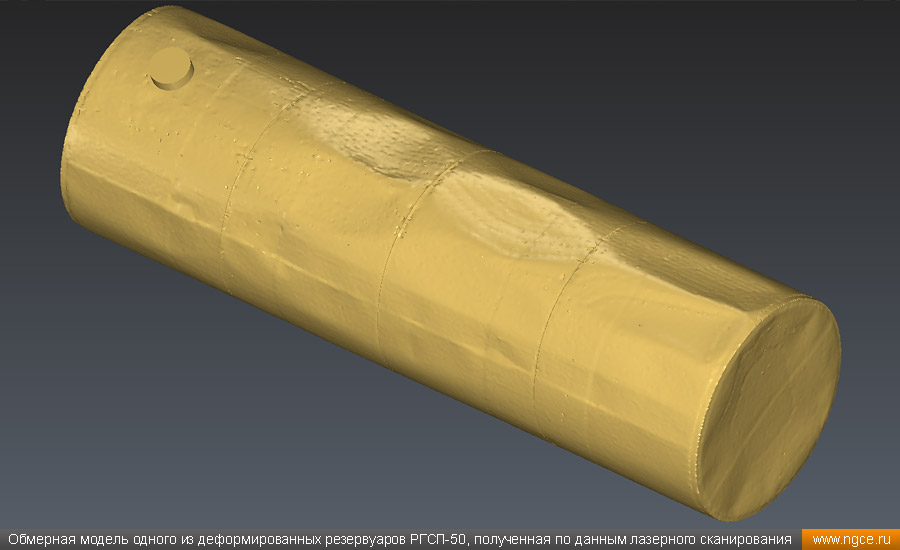

Обмерная модель одного из деформированных резервуаров РГСП-50, полученная по данным лазерного сканирования Обмерная модель деформированного резервуара РГСП-50, полученная по данным 3D сканирования для калибровки

Нам попался классический случай, подтверждающий необходимость калибровки резервуаров именно геометрическим методом. Все пять подземных резервуаров были настолько сильно деформированы, что вообще ни о каких расчётных формулах для определения их объёма не могло идти и речи. Могло помочь только детальное лазерное сканирование с дальнейшим построением даже не твердотельных, а именно mesh 3D моделей, что наши специалисты и выполнили. Именно эта методика позволила построить точные калибровочные таблицы этих резервуаров.

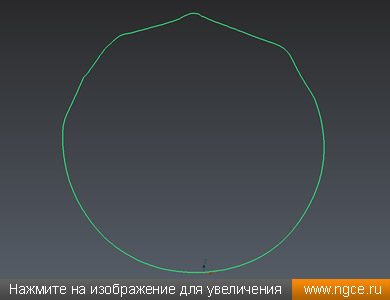

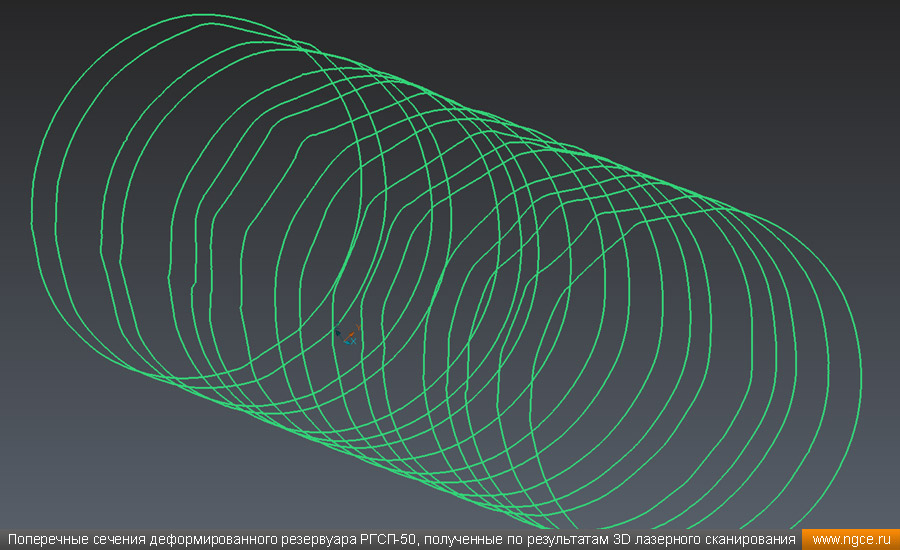

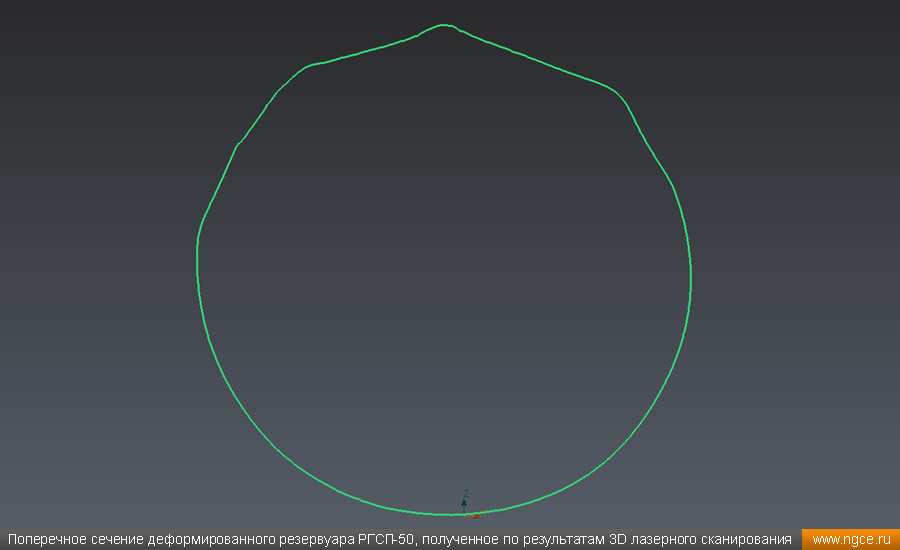

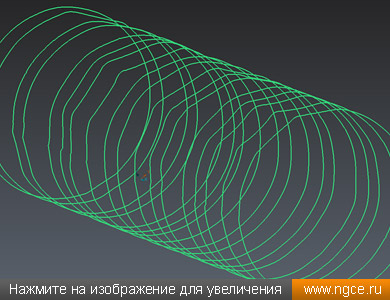

Поперечное сечение деформированного резервуара РГСП-50, полученное по результатам 3D лазерного сканирования Поперечные сечения деформированного резервуара РГСП-50, полученные по результатам 3D лазерного сканирования

Небольшой видеоролик с 3D моделью деформированного резервуара

Наш небольшой видеоролик с 3D моделью одного из пяти деформированных резервуаров, созданной для целей построения точных градуировочных таблиц, вы можете посмотреть ниже.

Инженерная компания «НГКИ» имеет большой опыт градуировки резервуаров различных видов (судовых, наземных, подземных) и калибровки трубопроводов. Калибровка резервуаров и трубопроводов производится геометрическим методом с применением технологии 3D лазерного сканирования, которая даёт возможность зафиксировать реальную геометрию резервуара или трубопровода, а также учесть их внутренние детали и инфраструктуру. Более подробно узнать обо всех видах работ, которые выполняет наша компания в данном сегменте рынка, вы сможете на следующей странице нашего сайта:

— «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
