Обмеры помещений на 4-х этажах здания в центре Москвы методом лазерного сканирования для целей BIM-проектирования

Обмеры помещений на четырёх этажах исторического здания в центре Москвы

11.03.2021 г.

Инженерное предприятие «НГКИ» выполнило обмеры офисных помещений общей площадью около 1500 квадратных метров на четырёх этажах исторического здания в центре Москвы в Брюсовом переулке, известного как «Дом Брюса». Обмерные работы были произведены нами методом лазерного сканирования для целей последующего построения BIM модели и проектирования внутреннего обустройства помещений. Заказчиком обмеров помещений выступило проектное архитектурное бюро.

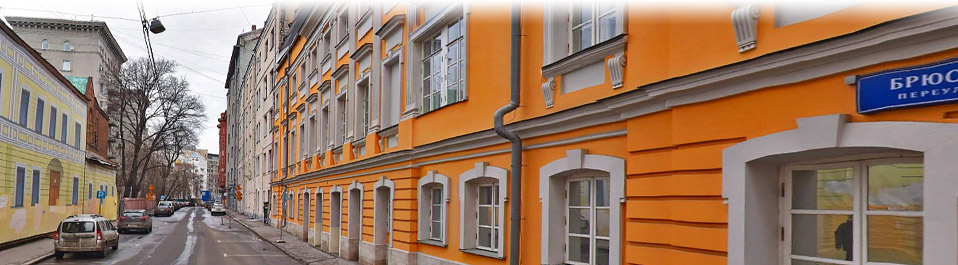

Помещения находились в здании, построенном в конце XVIII века и принадлежавшем потомкам сподвижника Петра I Якова Брюса. За прошедшие два с лишним столетия это здание неоднократно перестраивалось и сегодня мало что напоминает о его исходном облике.

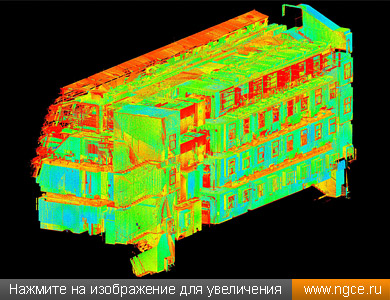

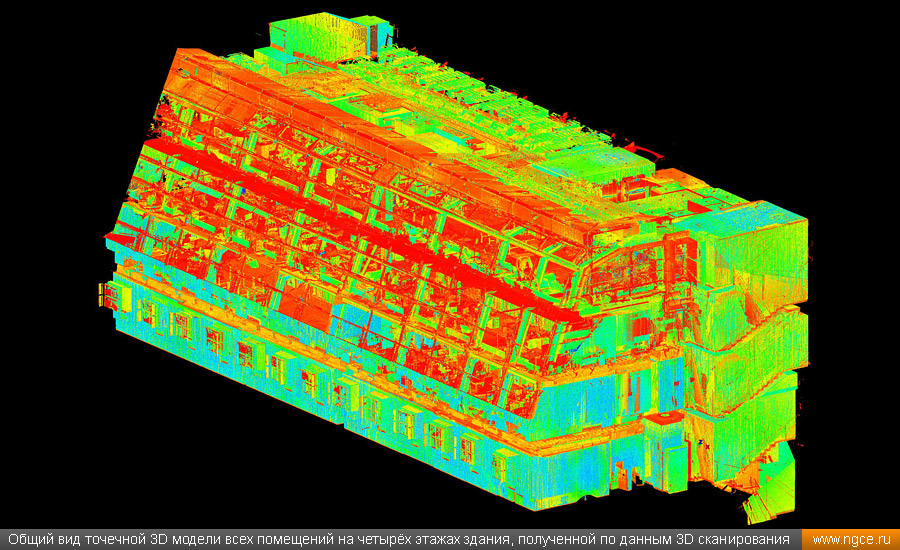

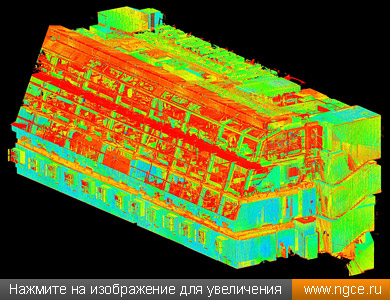

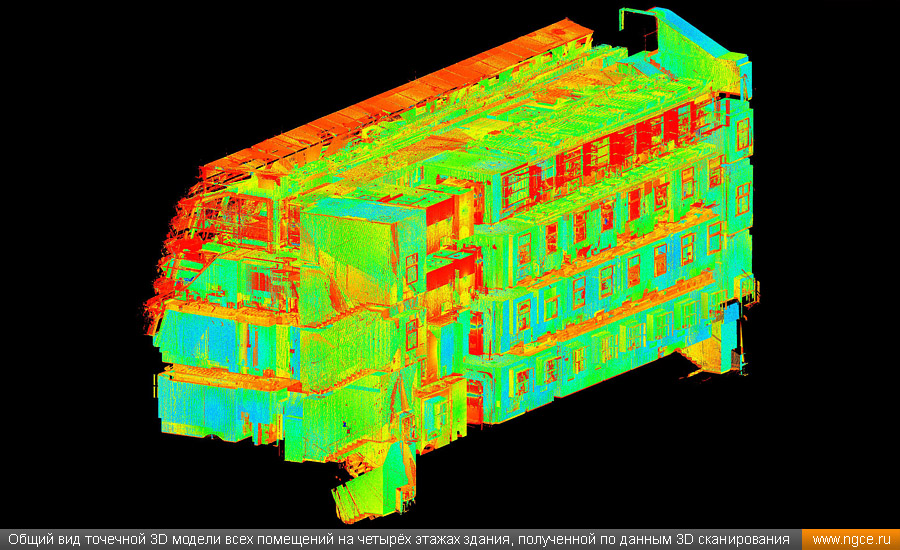

Общий вид точечной 3D модели всех помещений на четырёх этажах здания, полученной по данным 3D сканирования Общий вид точечной 3D модели всех помещений на четырёх этажах здания, полученной по данным 3D сканирования

Лазерное сканирование производилось при помощи системы Leica ScanStation P40 и заняло два рабочих дня, тогда как для сшивки полученных сканов в единую обмерную точечную 3D модель на камеральном этапе потребовались ещё три дня работы.

Итоговые данные были переданы Заказчику в уже привычном формате RCP.

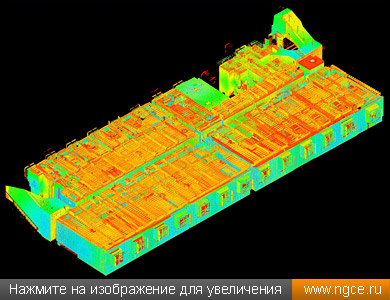

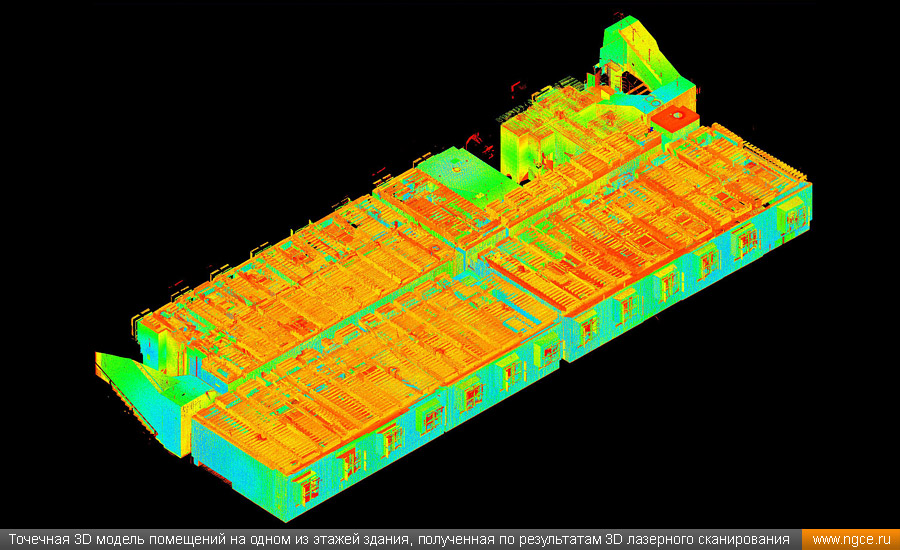

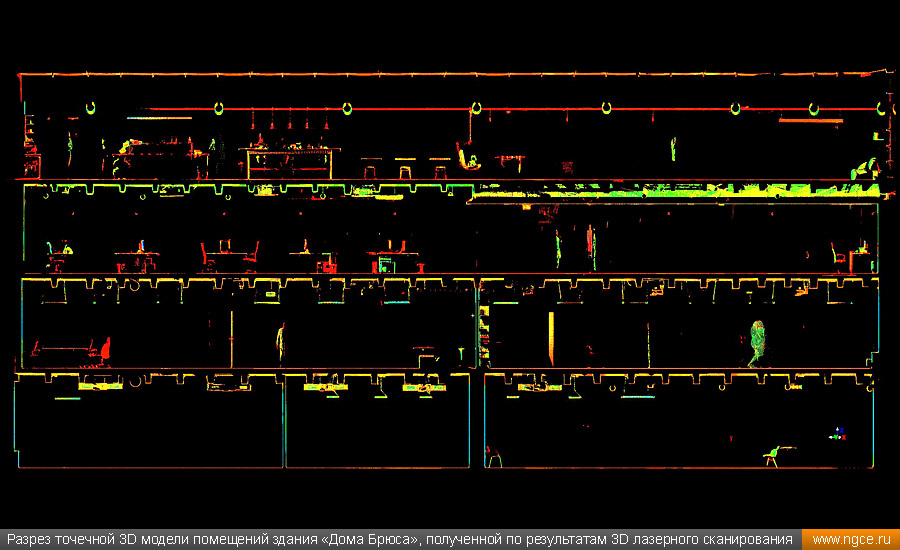

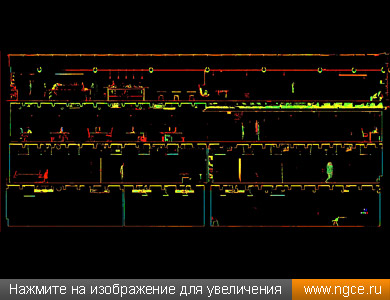

Точечная 3D модель помещений на одном из этажей здания, полученная по результатам лазерного сканирования Разрез точечной 3D модели помещений здания «Дома Брюса», полученной по результатам лазерного сканирования

Инженерное предприятие «НГКИ» на протяжении многих лет профессионально занимается производством обмерных работ жилых и нежилых помещений для целей подготовки дизайн-проектов оформления внутреннего обустройства. Мы занимаемся обмерами квартир, коттеджей, дачных домов, офисных и торговых помещений, торговых павильонов с точной фиксацией всех коммуникаций. Наши специалисты при проведении обмерных работ применяют технологию лазерного сканирования, которая позволяет быстро получить подробные и точные результаты измерений. На основе результатов лазерного 3D сканирования можно и выполнять подготовку традиционных плоских чертежей, и строить точные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей. Более подробное описание всех видов осуществляемых нами работ в этом сегменте рынка вы можете найти на следующей странице раздела «Услуги» сайта нашей компании:

— «Обмерные работы для проектов в сфере архитектуры, строительства и дизайна интерьеров».
