Лазерное сканирование и 3D моделирование химического завода в Пермском крае

3D сканирование и моделирование химического завода в Пермском крае

15.02.2021 г.

Инженерная компания «НГКИ» завершила выполнение крупного проекта по точным обмерам и 3D моделированию производственной площадки предприятия по производству синтетических смол широкого спектра применения в Пермском крае. Обмерные работы химического завода были произведены по технологии лазерного сканирования.

Целью работы являлось создание исполнительной трёхмерной цифровой модели для целей проектирования новых сооружений и замены оборудования на объекте.

Полевой этап длился 4 дня, в течение которых была выполнена геодезическая привязка и лазерное сканирование производственных помещений, резервуарного парка, эстакад. Обмерные работы очень сильно осложнялись низкими температурами (-15–20°C) и обильными осадками в виде снега. Однако наш лазерный сканер Leica ScanStation P40 блестяще справился со своей задачей.

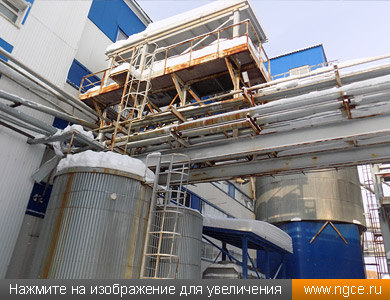

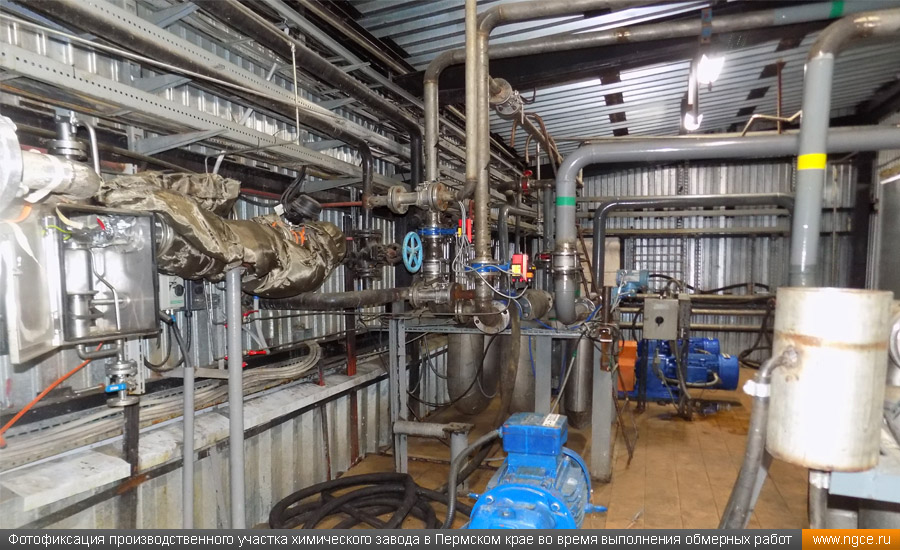

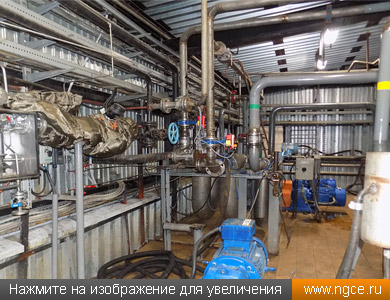

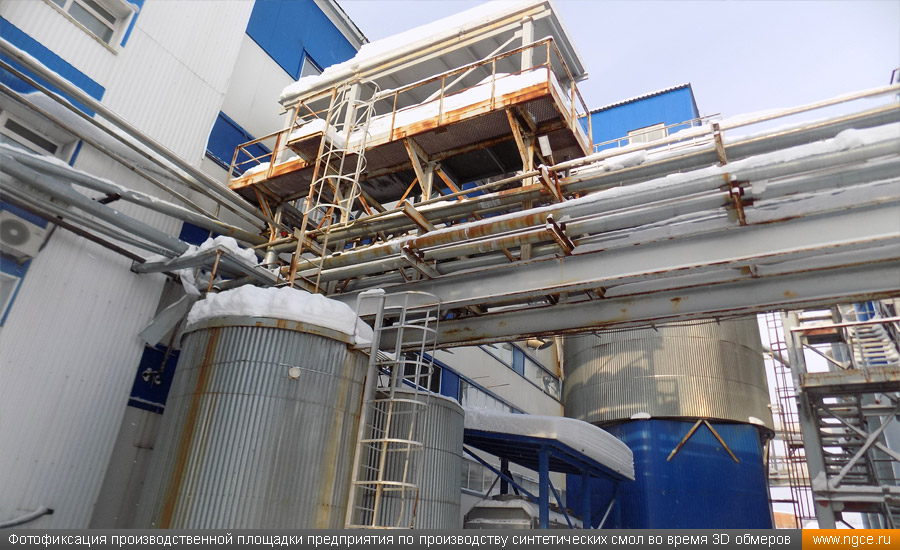

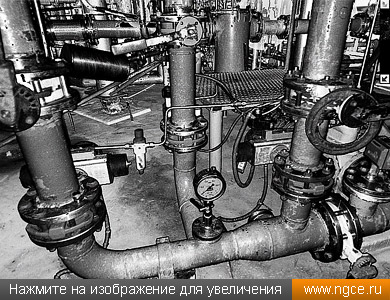

Фотофиксация производственного участка химического завода в Пермском крае во время выполнения обмерных работ Фотофиксация производственной площадки предприятия по производству синтетических смол во время 3D обмеров

3D моделирование завода в формате DWG

3D моделирование объекта в формате DWG на камеральной стадии работ заняло ещё 25 дней.

Итоговая 3D модель производственной площадки завода включила:
— оборудование и трубопроводы, на которых были показаны задвижки, штуцеры, датчики;
— бетонные и металлические конструкции;
— площадки обслуживания;
— кабельные лотки.

В результате нашими специалистами Заказчику была передана актуальная исполнительная 3D модель объекта в формате DWG с точностью 1 см.

Примеры 3D моделей завода в формате DWG

Ниже приведены примеры фрагментов итоговой исполнительной 3D модели объекта.

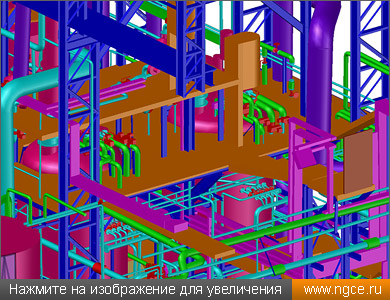

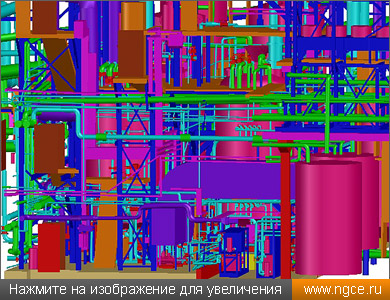

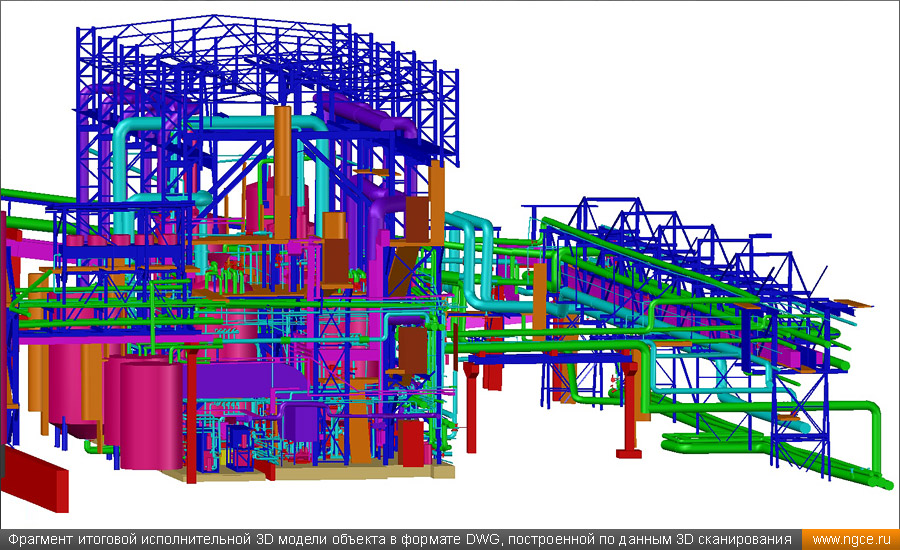

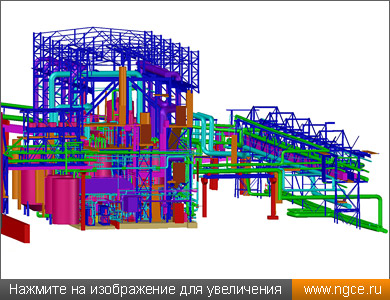

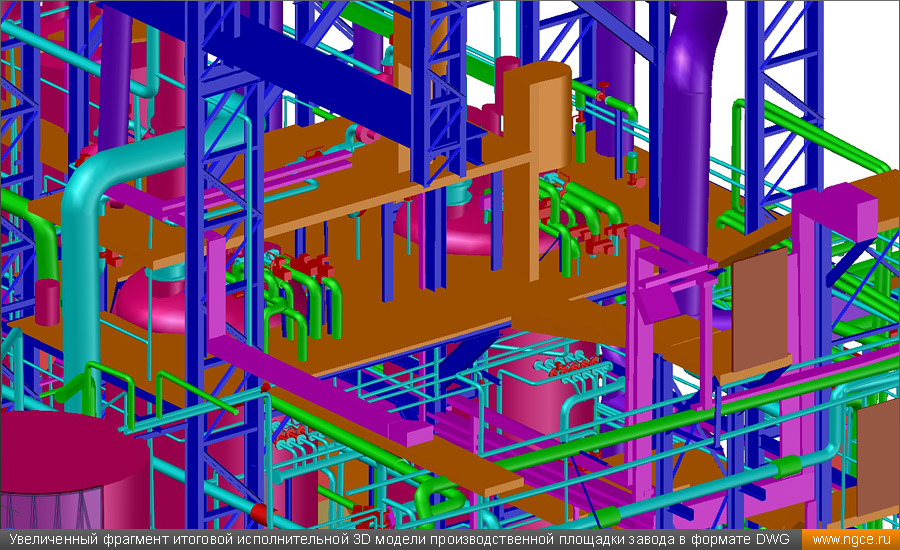

Фрагмент итоговой исполнительной 3D модели объекта в формате DWG, построенной по данным 3D сканирования Увеличенный фрагмент итоговой исполнительной 3D модели производственной площадки завода в формате DWG

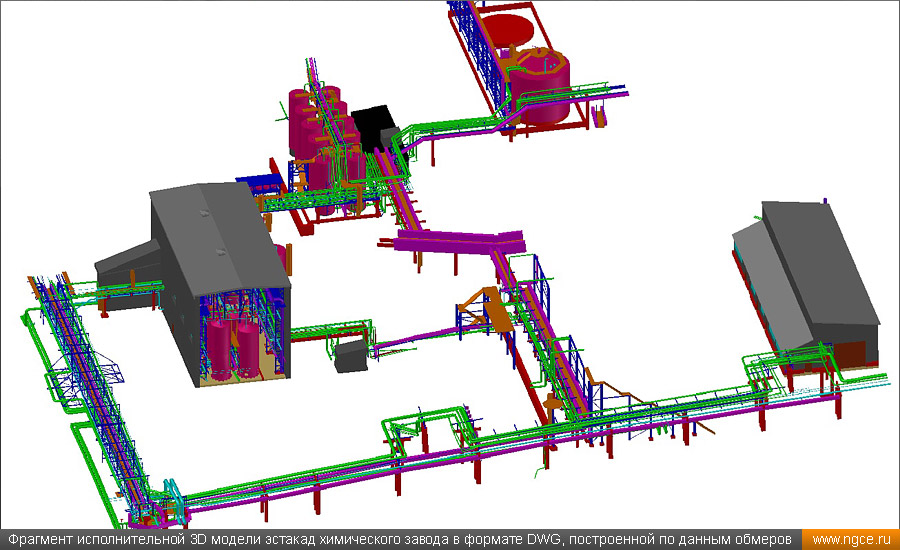

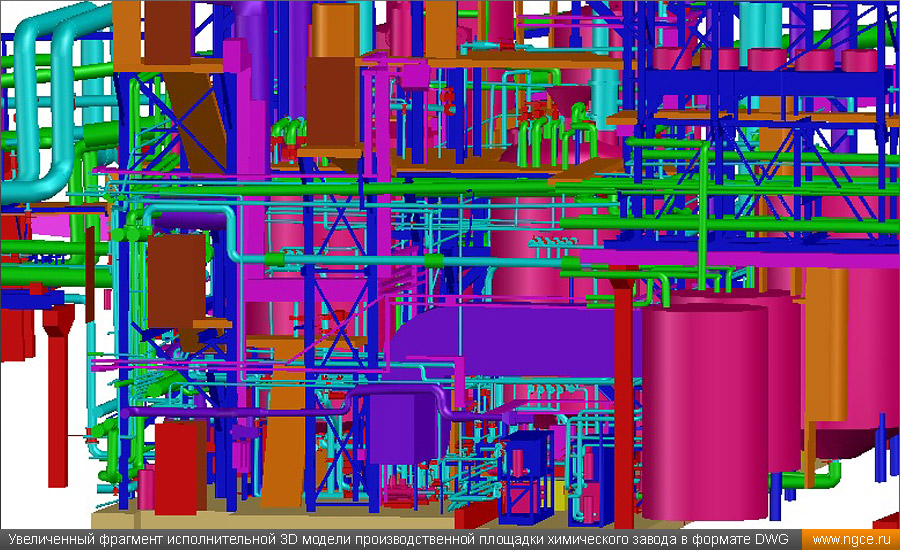

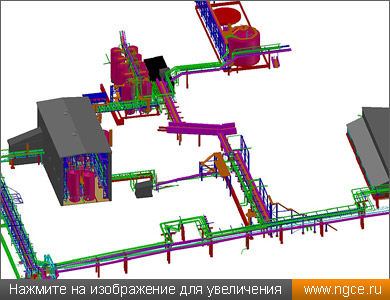

Увеличенный фрагмент исполнительной 3D модели производственной площадки химического завода в формате DWG Фрагмент исполнительной 3D модели эстакад химического завода в формате DWG, построенной по данным обмеров

Точечные 3D модели объекта в формате PTX для удобства проектирования

Для удобства непосредственной работы проектировщиков Заказчика с результатами лазерного сканирования, также Заказчику были переданы сшитые облака точек 3D сканирования (точечные модели объекта) в формате PTX, который позволяет «перемещаться» по объекту, рассматривать различные части объекта в высоком разрешении и проводить измерения геометрических параметров, необходимые для детального проектирования.

Ниже приведены примеры точечной 3D модели объекта в формате PTX.

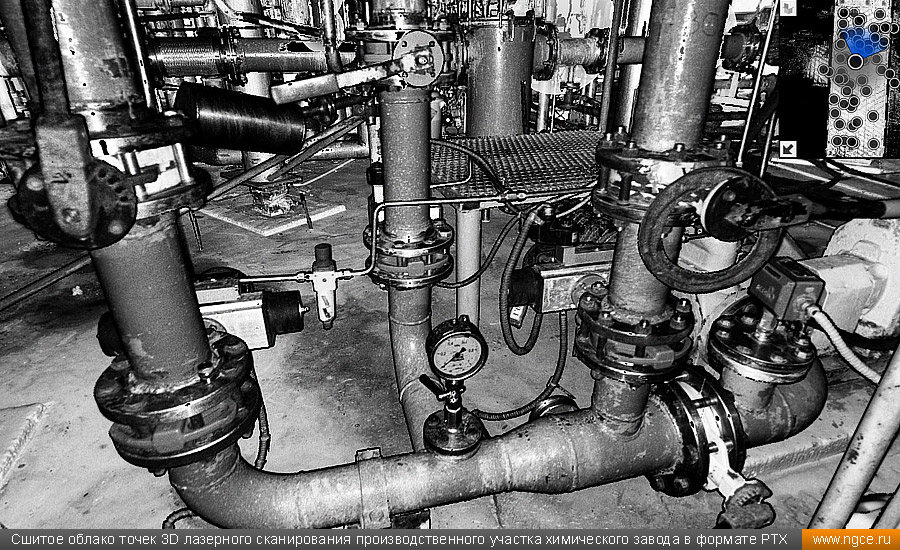

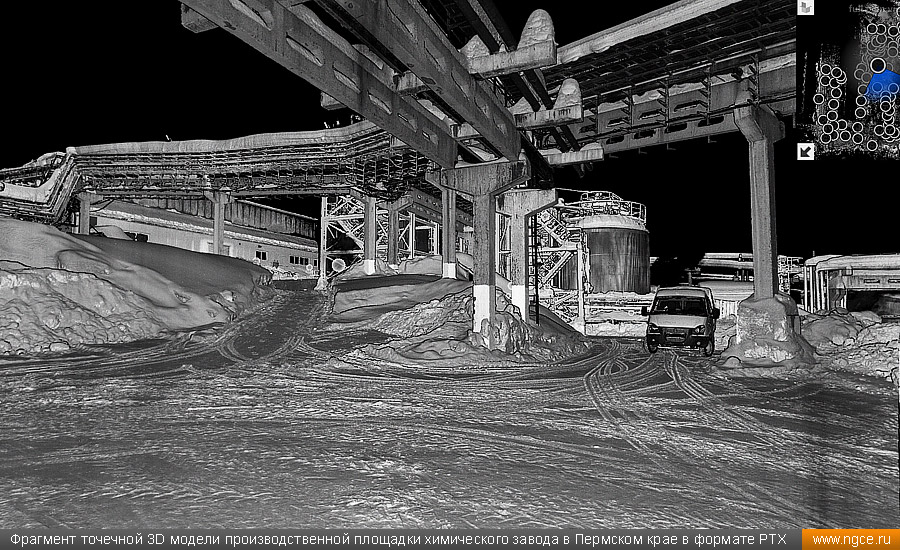

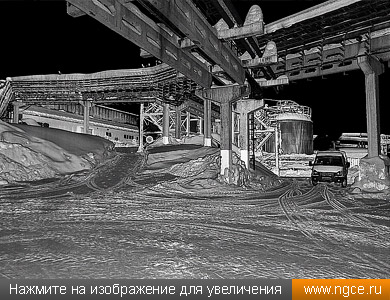

Сшитое облако точек 3D лазерного сканирования производственного участка химического завода в формате PTX Фрагмент точечной 3D модели производственной площадки химического завода в Пермском крае в формате PTX

Инженерная компания «НГКИ» на протяжении многих лет профессионально занимается проведением обмерных работ на различных объектах промышленности, энергетики, транспорта и транспортной инфраструктуры. Наши специалисты при производстве обмерных работ применяют технологию лазерного сканирования, позволяющую быстро получить подробные и точные результаты измерений. Результатом съёмки является облако точек, которое представляет собой невероятно подробную точечную 3D модель объекта съёмки. На основе данных лазерного сканирования можно как выполнять подготовку комплектов традиционных плоских обмерных чертежей, так и строить точные исполнительные твердотельные, полигональные и каркасные трёхмерные модели объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующих страницах раздела «Услуги» нашего сайта:

— «Обмерные работы и инженерные изыскания на объектах промышленности, энергетики, инфраструктуры»;
— «Построение точных 3D моделей зданий и сооружений по данным трёхмерного лазерного сканирования».
