Обмеры оконных проёмов сложной формы методом 3D лазерного сканирования

Обмеры оконных проёмов сложной формы методом 3D лазерного сканирования

26.10.2018 г.

Инженерная компания «НГКИ» выполнила обмерные работы оконных проёмов на сложных фасадах торгово-офисного здания на пересечении улицы Сретенка, Просвирина и Лукова переулков в Москве для целей получения подробных чертежей всех оконных проёмов со всеми перепадами и отклонениями от проектной документации.

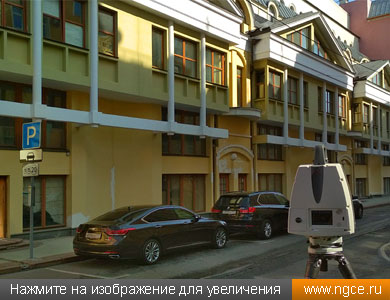

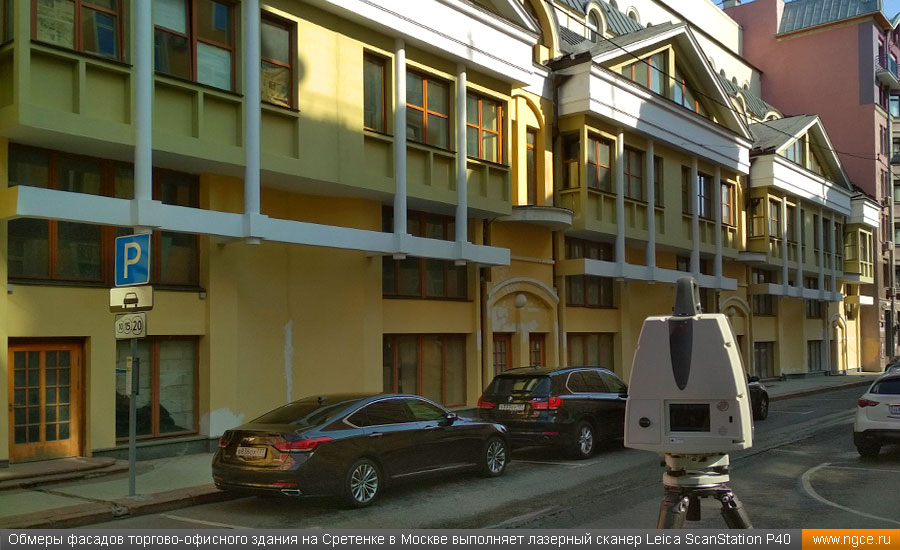

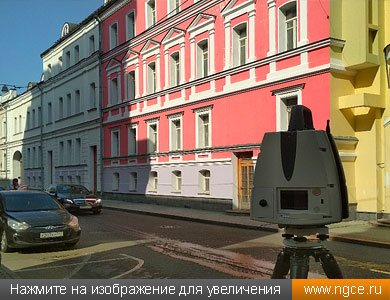

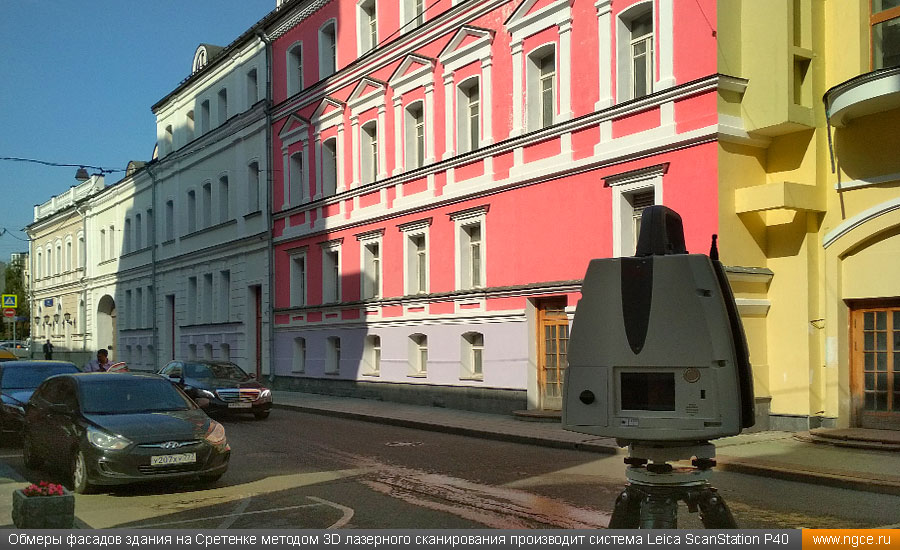

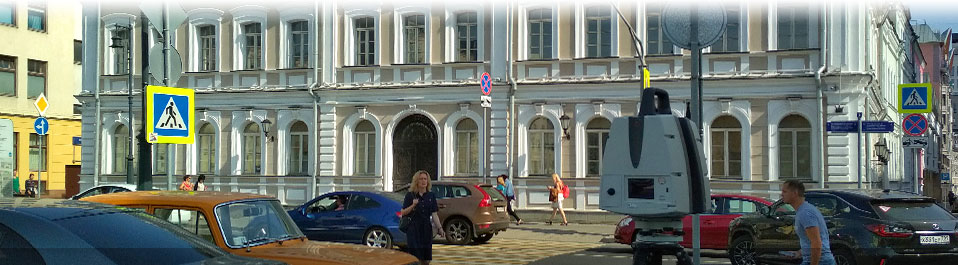

Обмеры фасадов торгово-офисного здания на Сретенке в Москве выполняет лазерный сканер Leica ScanStation P40 Обмеры фасадов здания на Сретенке методом 3D лазерного сканирования производит система Leica ScanStation P40

Обмеры фасадов жилых домов — это абсолютно обычная, стандартная работа геодезиста при подготовке материалов для проектирования навесных фасадов. С помощью тахеометра геодезист производит выборочно обмеры одного или максимум двух оконных проёмов на этаж, а остальные проёмы отрисовывает по полученным образцам, располагая их горизонтально и равномерно по всей длине этажа. Это хорошо работает на регулярных фасадах. Но наш случай был абсолютно не таким.

В середине 90-х годов на пересечении улицы Сретенка, Просвирина и Лукова переулков было построено большое офисно-торговое здание, сочетающее в себе как минимум пять различных архитектурных стилей с весьма сложными ступенчатыми фасадами. На момент строительства технология пластиковых окон не была широко распространена, и поэтому здание снабдили обычными окнами с деревянными рамами. До 2018 года здание эксплуатировалось лишь в очень малой своей части. Большинство помещений не было отделано и пустовало.

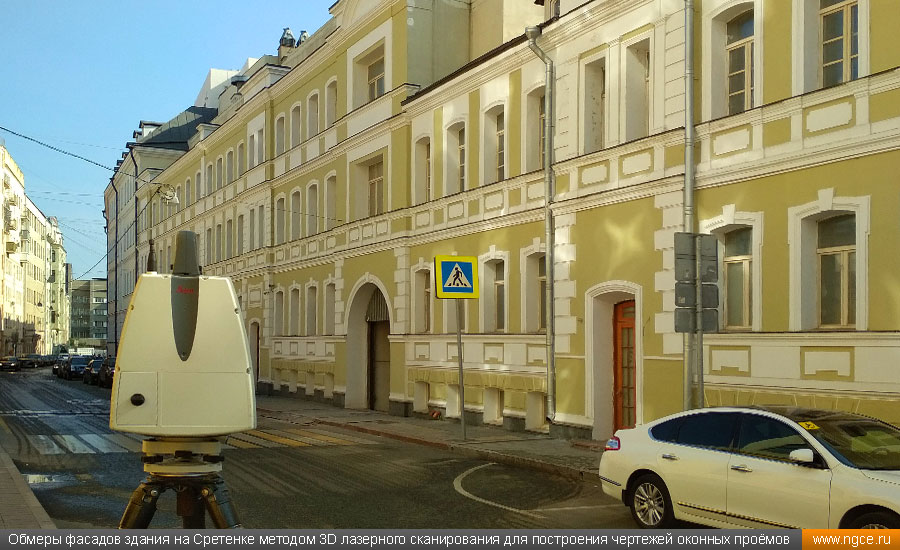

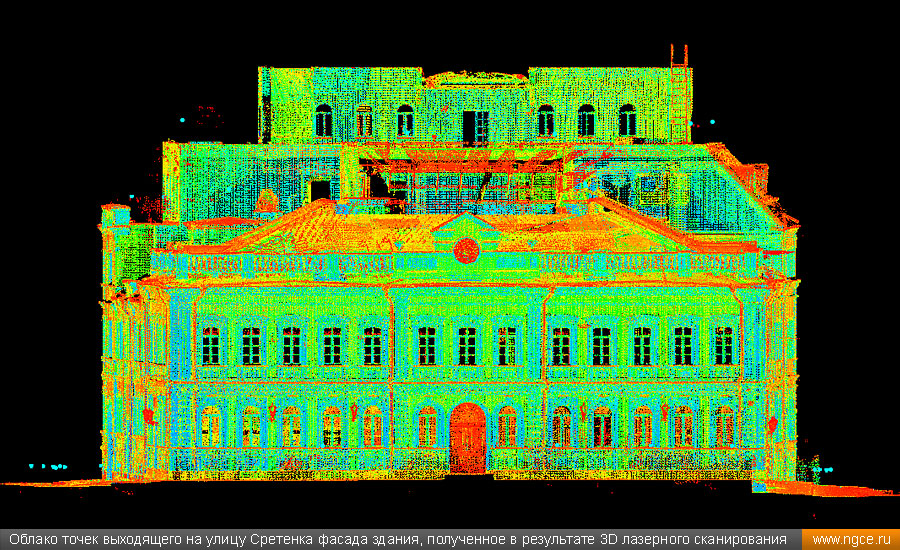

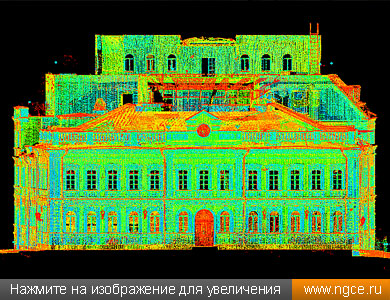

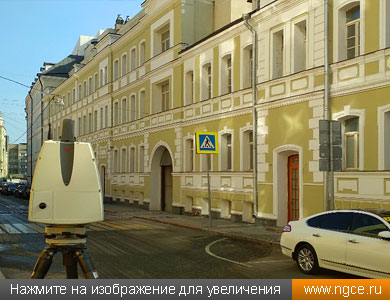

Обмеры фасадов здания на Сретенке методом 3D лазерного сканирования для построения чертежей оконных проёмов Облако точек выходящего на улицу Сретенка фасада здания, полученное в результате 3D лазерного сканирования

В конце 2017 года собственники нашли средства полностью ввести здание в эксплуатацию. Сразу же встал вопрос о полной замене оконных рам. Однако из-за сложности фасадов и наличия большого количества типов рам (всего 12) применить обычный подход с обмерами проёмов тахеометрами компания, получившая подряд на замену этих рам, не решилась. Нас пригласили не только провести обмеры каждого оконного проёма, но ещё и перепады по высоте размещения проёмов в каждом ряду окон. Иными словами, нас пригласили произвести полные детальные обмеры всех фасадов здания и подготовить обмерные чертежи.

Конечно же, при таком значительном количестве форм оконных проёмов и таком большом количестве проёмов как таковых, каждый из которых требовал индивидуальных обмеров, единственным выходом для проектировщиков оконных рам явилось 3D лазерное сканирование.

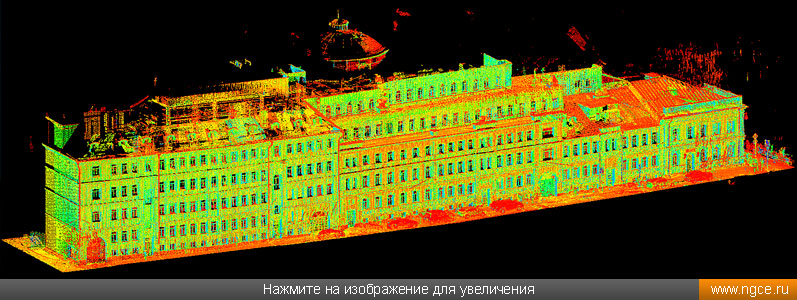

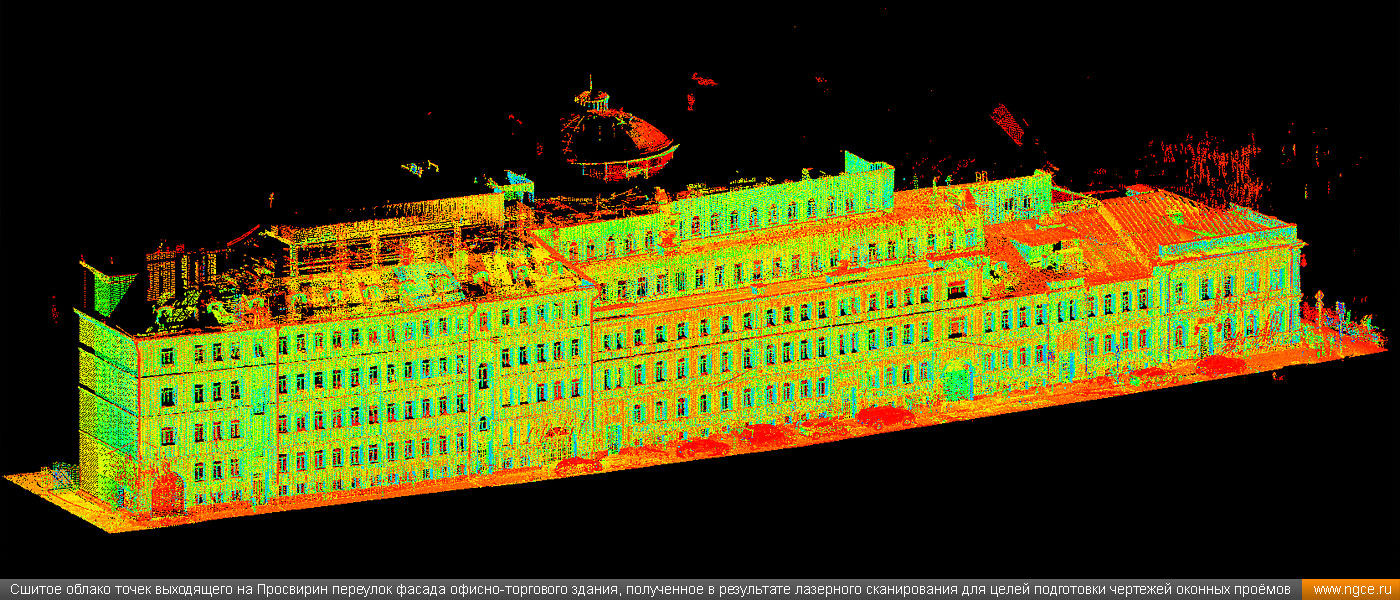

Сшитое облако точек выходящего на Просвирин переулок фасада офисно-торгового здания, полученное в результате лазерного сканирования для целей подготовки чертежей оконных проёмов

Наши специалисты оперативно произвели обмерные работы на этом объекте. В итоге наш Заказчик получил точные обмерные чертежи фасадов с индивидуальными размерами каждого оконного проёма.

Более подробно ознакомиться с образцами обмерных чертежей, подготовленных по данным лазерного сканирования фасадов здания на Сретенке, вы можете, скачав следующие файлы в формате PDF:
— обмерный чертёж оконных проёмов фасада по Лукову переулку, построенный по данным 3D сканирования;
— обмерный чертёж оконных проёмов фасада по Просвирину переулку, построенный по данным 3D сканирования;
— обмерный чертёж оконных проёмов фасада по улице Сретенка, построенный по данным 3D сканирования.

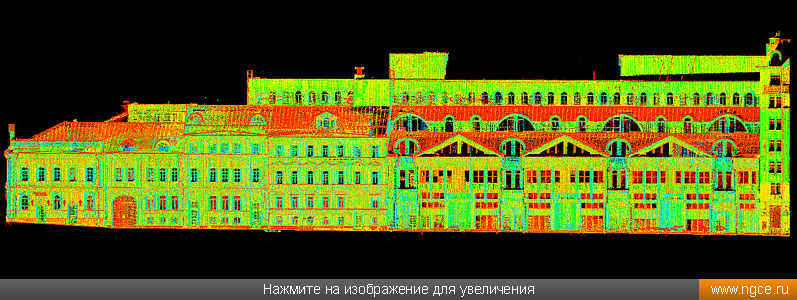

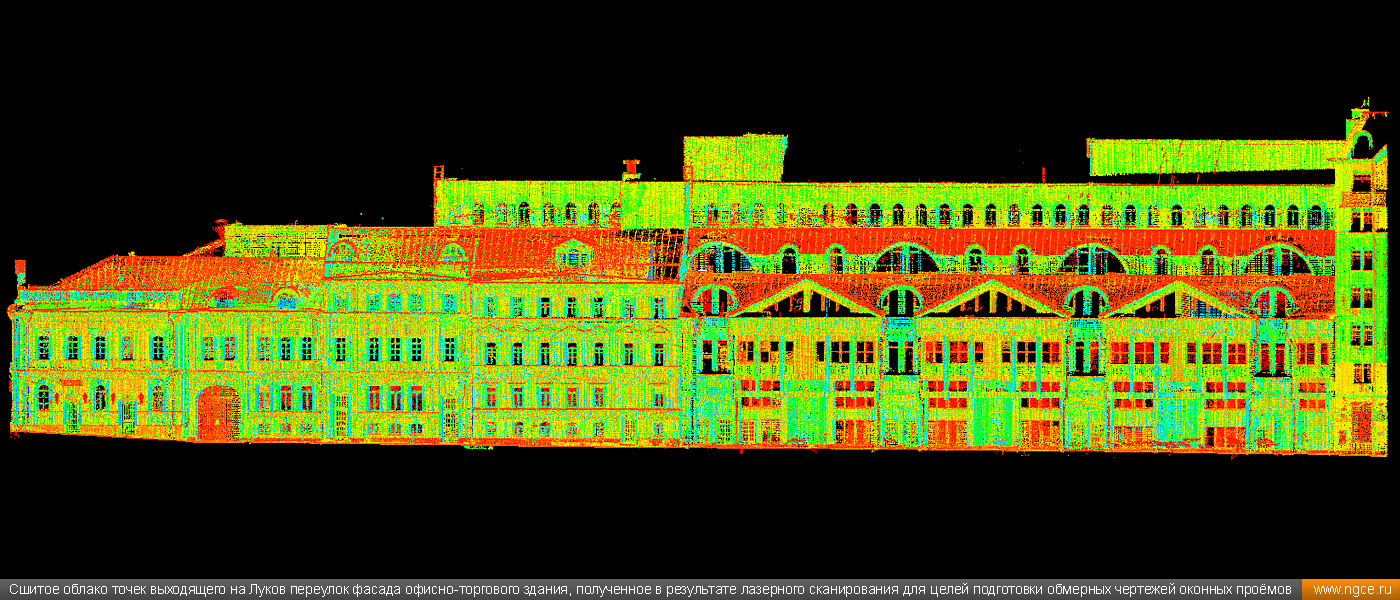

Сшитое облако точек выходящего на Луков переулок фасада офисно-торгового здания, полученное в результате лазерного сканирования для целей подготовки обмерных чертежей оконных проёмов

Инженерная компания «НГКИ» многие годы выполняет обмеры фасадов зданий для целей проектирования, ремонта, реконструкции, реставрации. Обмерные работы производятся методом лазерного сканирования, которое позволяет с минимальными временными затратами получить точные результаты измерений в цифровой форме. Результатом съёмки является облако точек — подробная точечная трёхмерная модель. По данным лазерного сканирования наши специалисты выполняют подготовку обмерных чертежей или же производят построение 3D моделей — в зависимости от поставленной Заказчиком задачи. С подробным описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете ознакомиться на следующей странице раздела «Услуги» сайта нашей компании:
— «Обмеры фасадов для целей проектирования, ремонта, реконструкции, реставрации».
