Лазерное сканирование и определение объёма угля на складах для целей инвентаризации

Определение объёма угля на складах для целей инвентаризации

30.07.2018 г.

Специалисты компании «НГКИ» выполнили 3D лазерное сканирование и определение объёма угля на складах одного из предприятий Москвы, входящих в промышленный холдинг «Мечел», для целей инвентаризации. Инвентаризация складов угля проводится этим предприятием уже шестой год подряд с целью оперативного учёта складских ресурсов.

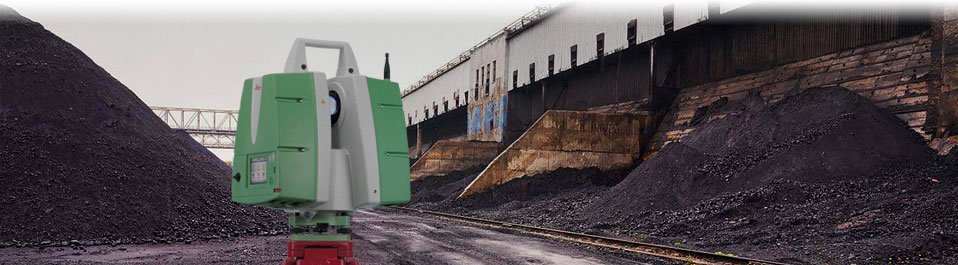

Общий вид склада угля московского промышленного предприятия, входящего в группу компаний «Мечел»

Обмерные работы были проведены с помощью фазового лазерного сканера Leica ScanStation P20. Полевые работы заняли всего один день, в течение которого было сделано около 60 сканов. На обработку облаков точек измерений и подсчёт объёмов каждого из 17 штабелей угля, а также на подготовку отчёта ушло ещё четыре рабочих дня.

Одновременно со ставшим уже традиционным для таких работ методом наземного 3D лазерного сканирования наши специалисты провели также аэросъёмку площадки с хранящимися на ней штабелями угля при помощи беспилотного летательного аппарата (БПЛА). Опорные марки, равномерно распределённые по территории съёмки, были привязаны к единой системе GPS-приемниками в режиме «Кинематика Stop&Go» с погрешностью не более 2–3 см.

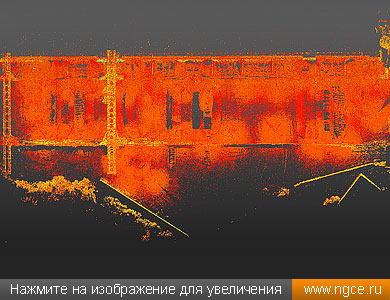

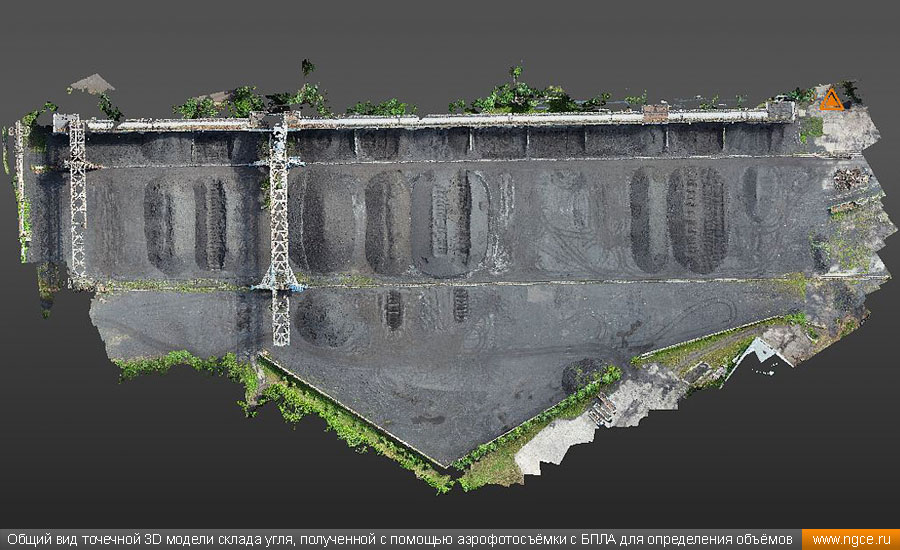

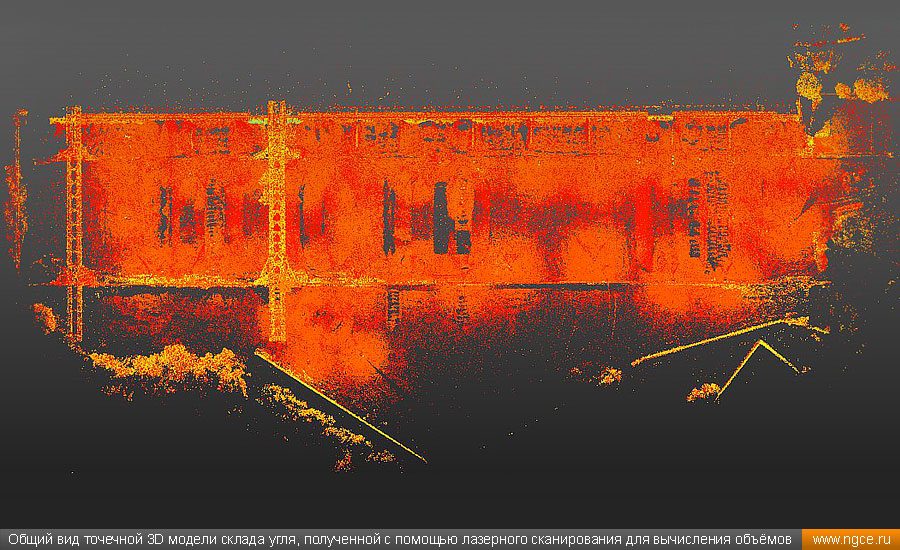

Общий вид точечной 3D модели склада угля, полученной с помощью лазерного сканирования для вычисления объёмов Общий вид точечной 3D модели склада угля, полученной с помощью аэрофотосъёмки с БПЛА для определения объёмов

Аэросъёмка велась профессиональной фотокамерой с фокусным расстоянием 8,8 мм и матрицей в 20 мегапикселей с высоты 40–50 метров с продольным перекрытием 80% и поперечным — 40%. Суммарно было получено 554 снимка. Далее нашими специалистами было проведено общее уравнивание фототриангуляции и построена точечная модель с СКО 0,56 пиксель (8,4 мм при высоте съёмки 50 метров), по которой и был произведён подсчёт объёма отдельных штабелей угля.

Сравнение полученных двумя различными способами результатов определения объёмов угля на складах показало практически полное совпадение значений, что доказывает целесообразность использования аэросъёмки с малых беспилотных летательных аппаратов (БПЛА) для целей определения объёмов сыпучих материалов, расположенных на значительных (от 1–2 га) территориях.

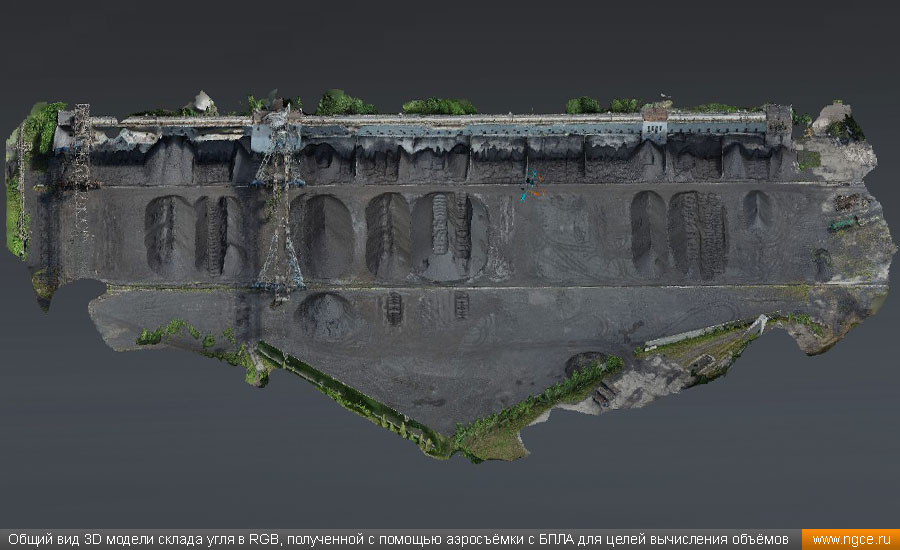

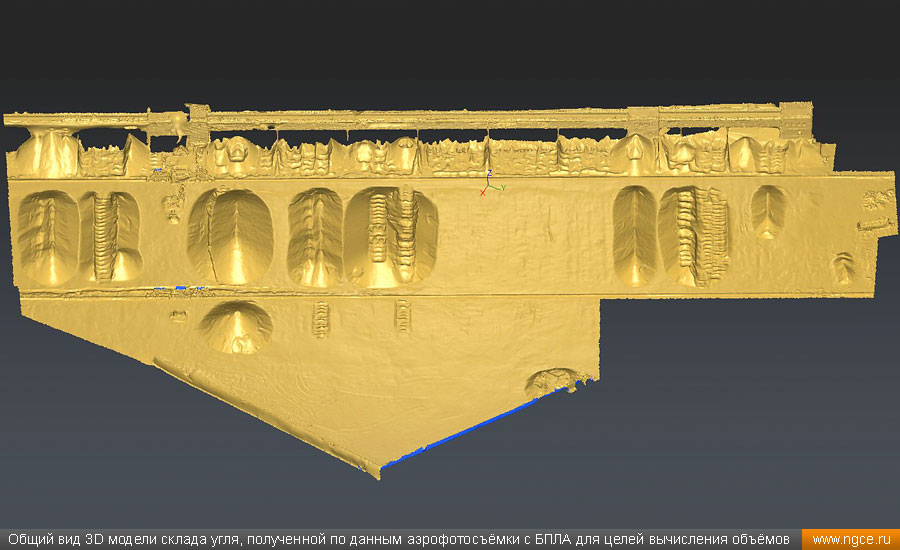

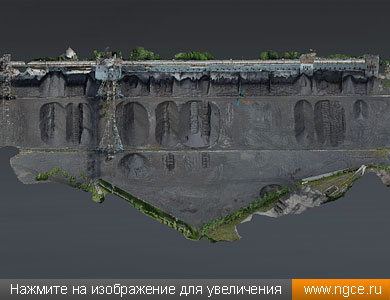

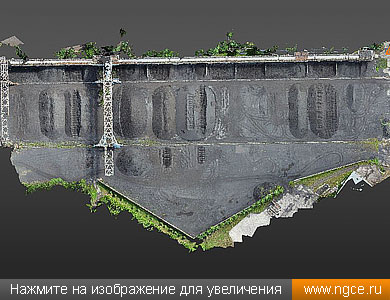

Общий вид 3D модели склада угля в RGB, полученной с помощью аэросъёмки с БПЛА для целей вычисления объёмов Общий вид 3D модели склада угля, полученной по данным аэрофотосъёмки с БПЛА для целей вычисления объёмов

Инженерная компания «НГКИ» обладает внушительным многолетним опытом в сфере точного определения объёмов хранения различных сыпучих материалов для целей аудита и для инвентаризации складов сырья. Наши специалисты при производстве обмерных работ используют современную технологию 3D лазерного сканирования, которая даёт возможность детально обмерить и отразить форму бурта или поверхности кучи сыпучего материала на складах или в силосах в виде 3D модели, а затем рассчитать необходимые объёмы с минимальной погрешностью. Определить объёмы сыпучих материалов, расположенных на значительных открытых территориях (например, склады угля, песка, щебня), а также подсчитать объёмы выработки карьеров возможно ещё и при помощи аэрофотосъёмки с БПЛА — это позволяет как сократить время на съёмку, так и исключить необходимость исполнителю передвигаться с 3D сканером по складам или карьеру, что не всегда безопасно. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы сможете найти на следующей странице в разделе «Услуги» нашего сайта:
— «Точное определение объёмов сыпучих материалов и инвентаризация складов сырья».
