3D обмеры храма Николы Мокрого в Ярославле методом лазерного сканирования для целей реставрации

3D обмеры храма Николы Мокрого в Ярославле методом лазерного сканирования

16.07.2018 г.

Специалисты инженерного предприятия «НГКИ» выполнили крайне интересный проект по 3D обмерам храма Николы Мокрого в Ярославле. Обмерные работы были выполнены методом лазерного сканирования для целей капитальной реставрации этого великолепного памятника истории и культуры.

По мере освоения архитекторами и реставраторами технологии работы с облаками точек 3D сканирования зданий и сооружений растёт и их интерес к дополнительным возможностям лазерного сканирования. В частности, большие возможности для обследователей и проектировщиков предоставляет технология лазерного 3D сканирования объекта и его одновременного фотографирования встроенными камерами сканеров. Создание фото-туров из сферических фотографий, полученных камерами лазерных сканеров, позволяет проектировщикам без выезда на объект проводить детальный осмотр объекта, фиксировать любые, даже очень мелкие, дефекты конструкций здания. 3D туры из облаков точек измерения, окрашенных в цвета фотографии, позволяют не только осматривать объект без выезда, но и обмерять дефекты без выезда на объект.

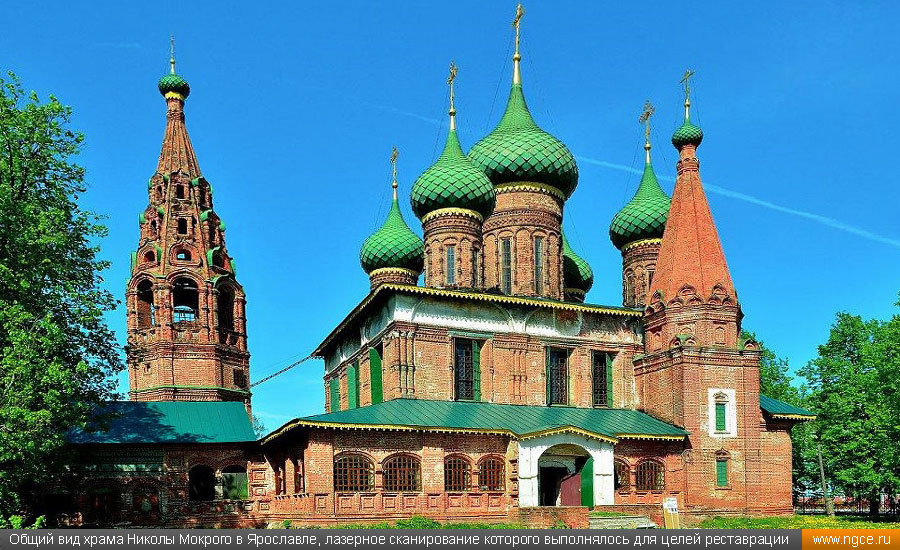

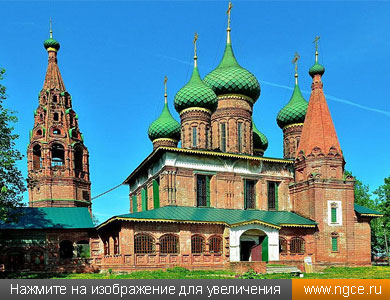

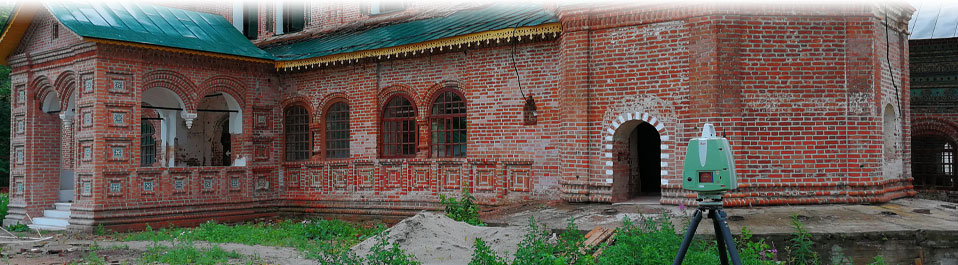

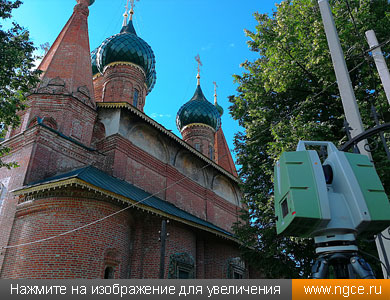

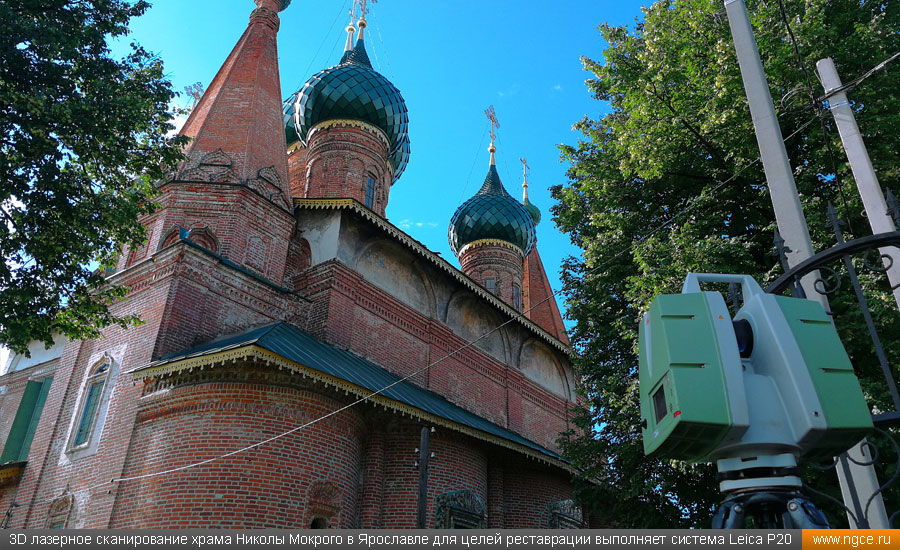

Общий вид храма Николы Мокрого в Ярославле, лазерное сканирование которого выполнялось для целей реставрации 3D лазерное сканирование храма Николы Мокрого в Ярославле для целей реставрации выполняет система Leica ScanStation P20

Отличным поводом для убедительной демонстрации вышеуказанных возможностей совмещения технологии лазерного сканирования и фотографирования явился проект по обмерам храма Николы Мокрого в Ярославле.

Контракт на реставрационный проект у наших Заказчиков, как и всегда, был с довольно коротким сроком исполнения, поэтому для проекта реставрации конструкций здания храма они в первую очередь срочно заказали у нас лазерное сканирование храма Николы Мокрого снаружи и изнутри с высокой плотностью. Высокая плотность 3D сканирования определялась большим количеством декора из фигурного кирпича, лепнины, а также изразцов на наружных стенах здания.

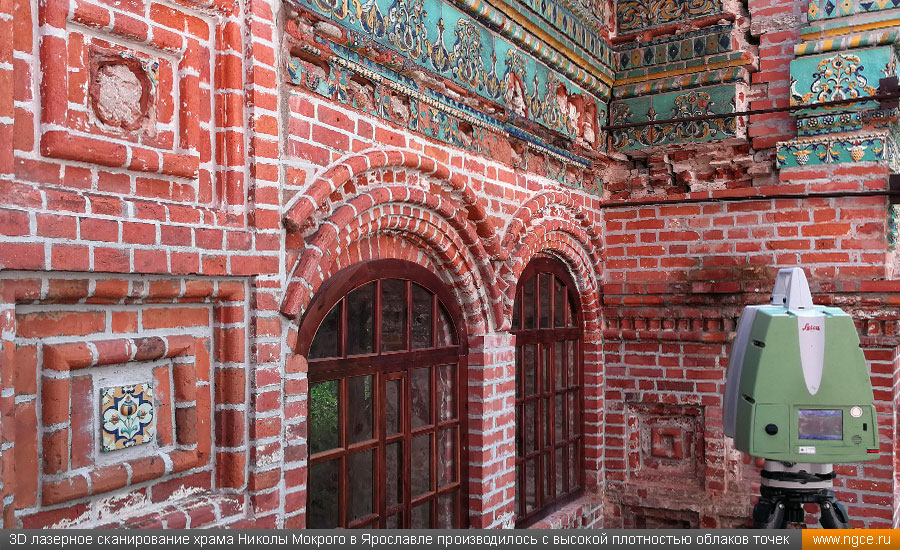

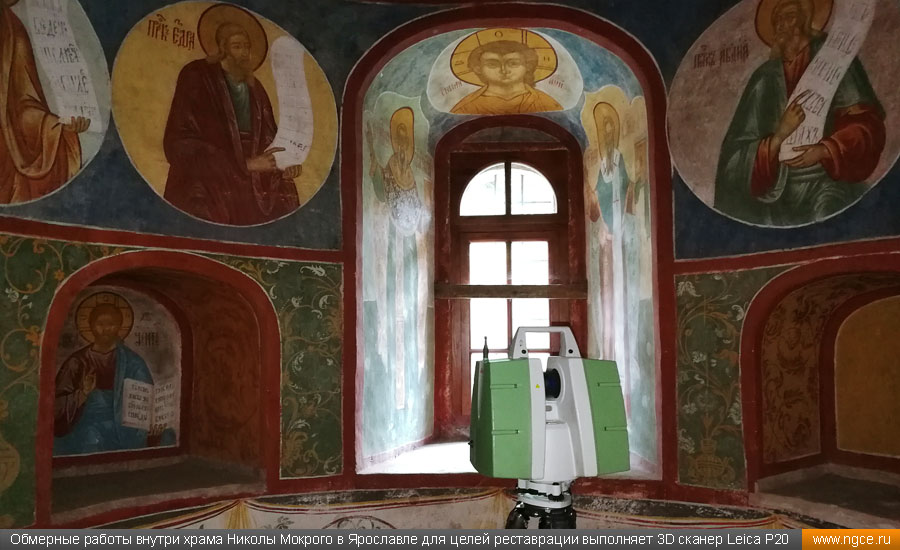

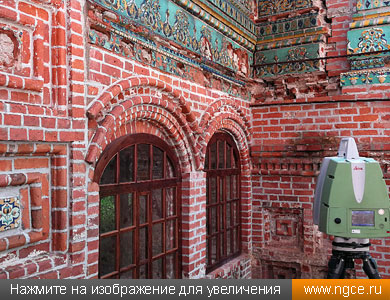

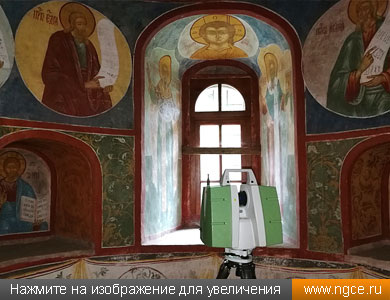

3D лазерное сканирование храма Николы Мокрого в Ярославле производилось с высокой плотностью облаков точек Обмерные работы внутри храма Николы Мокрого в Ярославле для целей реставрации выполняет 3D сканер Leica ScanStation P20

В результате лазерного сканирования и сшивки облаков точек лазерного сканирования нашими специалистами была получена точная и очень детальная точечная 3D модель храма. Для удобства реставраторов нами был подготовлен 3D тур с использованием только результатов сканирования (без включения встроенных камер сканера). Для 3D туров по результатам лазерного сканирования характерно то, что их качество совершенно не зависит от освещённости здания и его внутренних помещений. Высокая контрастность таких туров в градациях серого цвета позволяет легко проводить дефектовку строительных конструкций и отделки зданий без необходимости выезда на объект.

Полученные нами материалы были использованы реставраторами для построения обмерных чертежей и дефектовки строительных конструкций здания храма Николы Мокрого в Ярославле.

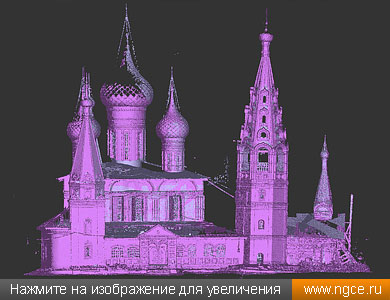

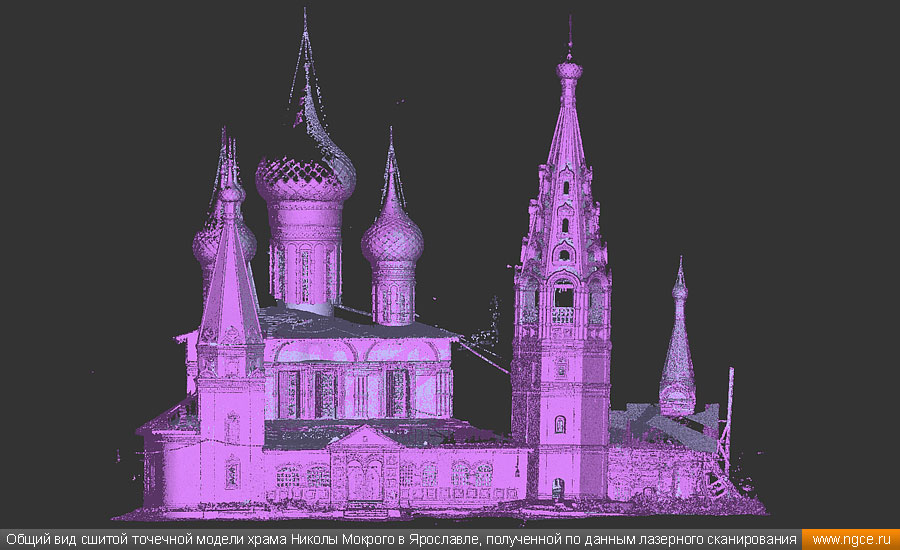

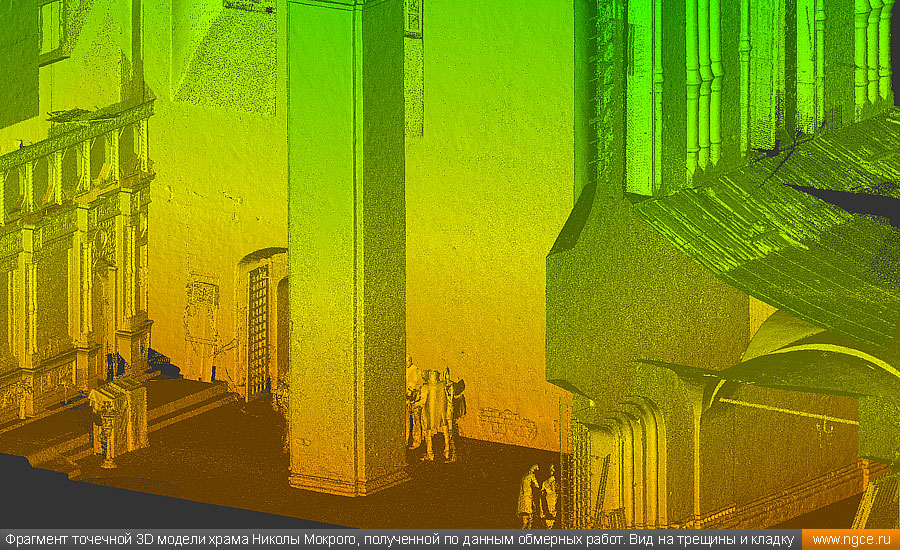

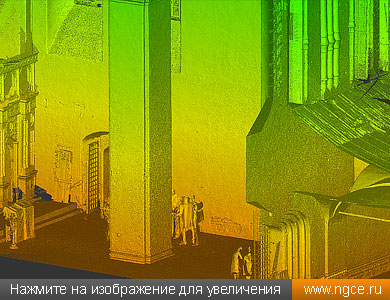

Общий вид сшитой точечной модели храма Николы Мокрого в Ярославле, полученной по данным лазерного сканирования Фрагмент точечной 3D модели храма Николы Мокрого, полученной по данным обмерных работ. Вид на трещины и кладку

Инженерное предприятие «НГКИ» обладает многолетним опытом производства архитектурных обмеров на различных объектах историко-культурного наследия и памятниках архитектуры. При выполнении обмерных работ специалисты нашей компании применяют современную технологию 3D лазерного сканирования, дающую возможность оперативно получать подробные, точные и актуальные результаты съёмки, на основе которых можно составлять традиционные плоские обмерные чертежи, строить цифровые трёхмерные каркасные, твердотельные или mesh-модели, создавать реалистичные фото-видео туры. С более подробным описанием всех видов работ, которые наша компания выполняет в данном сегменте рынка, а также с тем, что в результате получает Заказчик, вы можете ознакомиться на следующих страницах раздела «Услуги» нашего сайта:
— «Обмерные работы на объектах историко-культурного наследия и памятниках архитектуры»;
— «Создание реалистичных трёхмерных фото-видео туров по данным обмерных работ».
