Лазерное сканирование и обмерные работы Бадаевского завода в Москве для целей подготовки проекта реконструкции

Лазерное сканирование Бадаевского пивоваренного завода в Москве

21.03.2018 г.

Специалисты инженерного предприятия «НГКИ» завершили выполнение одного из наиболее масштабных проектов по объёму обмерных работ в своей истории: нами произведено лазерное сканирование трёх корпусов Бадаевского пивоваренного завода в Москве, который является памятником промышленной архитектуры XIX века.

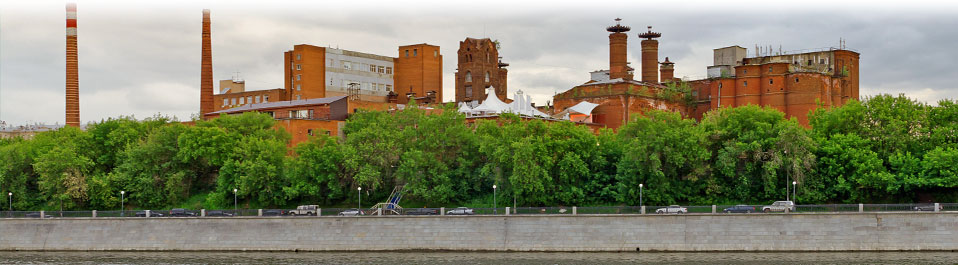

Нам впервые довелось работать на объекте, при лазерном сканировании которого было сделано более 5500 сканов. Бадаевский завод является поистине грандиозным комплексом исторических зданий промышленной застройки конца XIX века, расположенным на громадной по городским меркам территории, скрытой от глаз проезжающих и проходящих по Кутузовскому проспекту за фасадами высоких красивых домов постройки 50-х и 60-х годов прошлого века.

Объектами съёмки стали три корпуса Бадаевского завода: корпус №1 площадью 37000 квадратных метров, в котором ранее располагалась бродильня, корпус №2 площадью 11000 квадратных метров, в котором находились машинный зал и административные помещения, а также корпус №3 площадью 27000 квадратных метров, где была размещена солодовня.

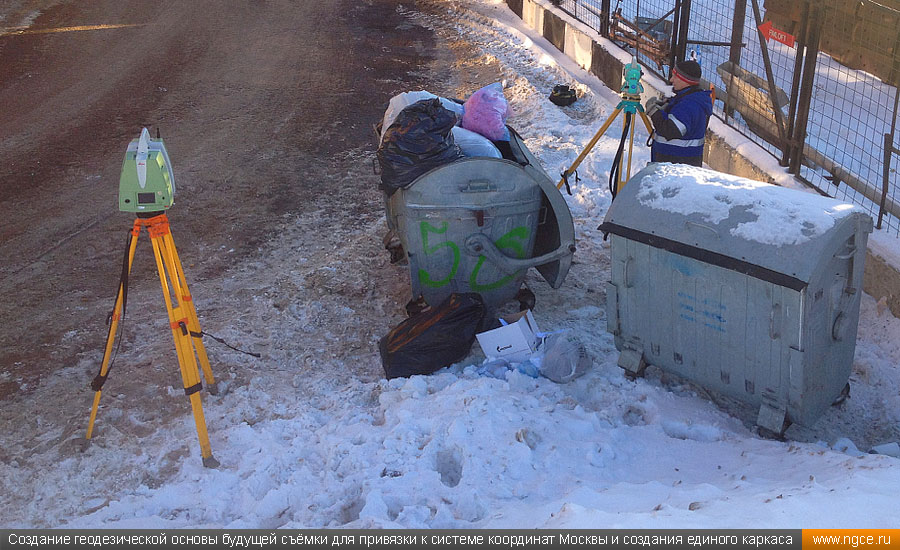

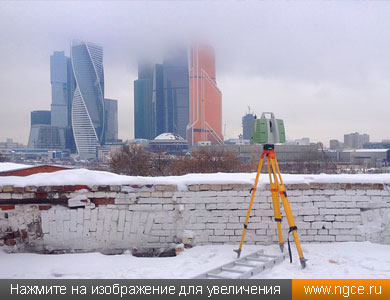

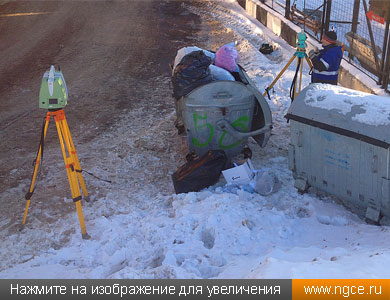

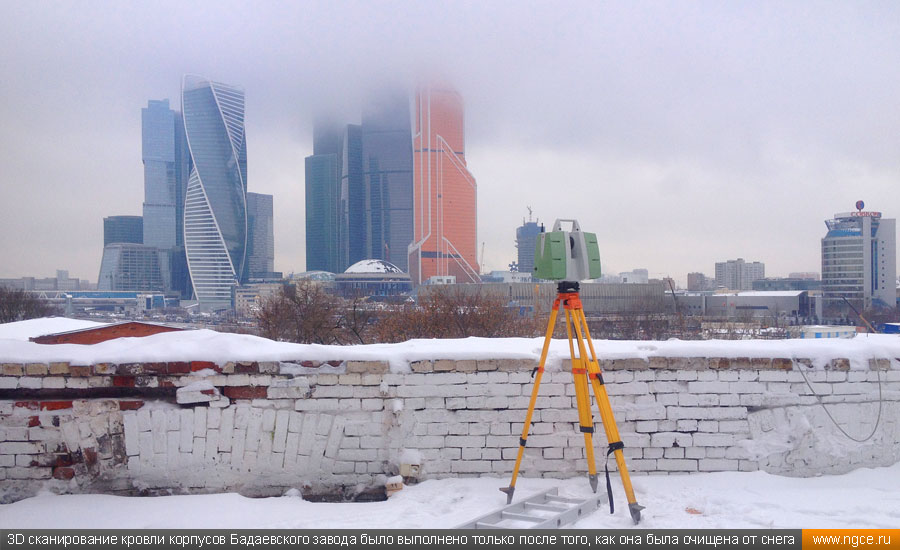

Создание геодезической основы будущей съёмки для привязки к системе координат Москвы и создания единого каркаса 3D сканирование кровли корпусов Бадаевского завода было выполнено только после того, как она была очищена от снега

На первом этапе полевых работ специалистам нашего предприятия было необходимо создать геодезическую основу будущей съёмки, которая дала бы возможность решить сразу две задачи: привязать координаты к московской системе координат, а также создать единый каркас для целей объединения полученных сканов всех трёх корпусов Бадаевского завода в единое облако точек. Поскольку на всей территории завода не оказалось вообще ни одного пункта исходной геодезической сети, нашим специалистам пришлось тянуть ход аж с набережной Москвы-реки.

Лазерное сканирование Бадаевского завода началось с корпуса №3, который был наиболее сложным из всех. Затем были произведены обмерные работы в корпусе №1, подвал которого был занят пейнтбольным клубом, а второй этаж представлял собой обгорелые руины после пожара 2016 года. Съёмка в корпусе №2, который представляет собой пристройку советского образца к машинному залу, ничем не отличалась от 3D сканирования больших офисных зданий, к работе в которых мы уже давно привыкли.

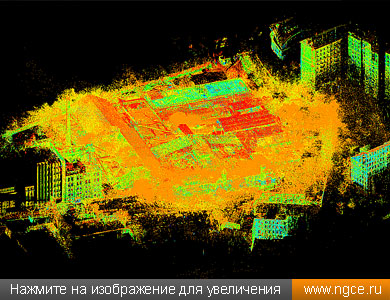

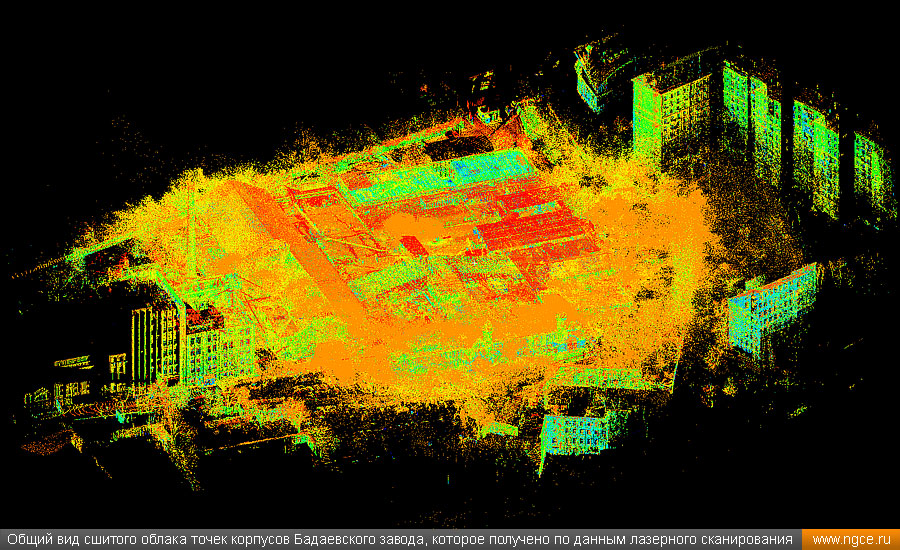

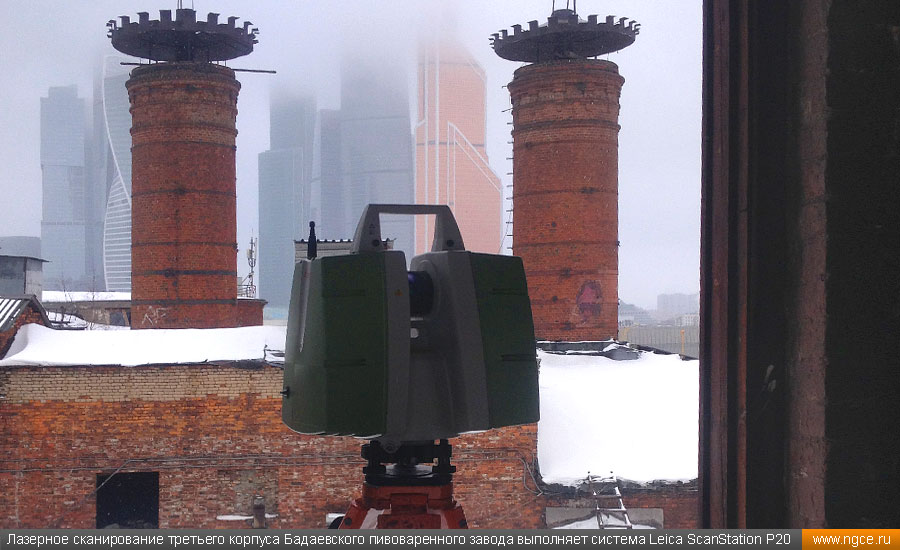

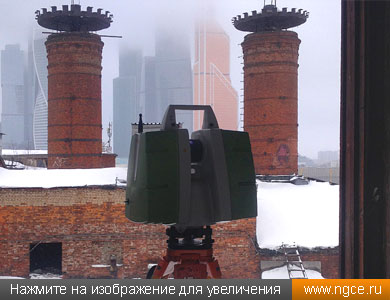

Лазерное сканирование третьего корпуса Бадаевского пивоваренного завода выполняет система Leica ScanStation P20 Общий вид сшитого облака точек корпусов Бадаевского завода, которое получено по данным лазерного сканирования

Выполнение обмерных работ на данном объекте заняло у нас суммарно 97 чел./дней. Камеральный этап, на котором нашими сотрудниками производилась обработка, очистка и сшивка сканов в единое облако точек, занял 190 чел./дней. Все итоговые точечные модели трёх корпусов Бадаевского пивоваренного завода были переданы Заказчику в формате RCP, и в дальнейшем они были использованы его специалистами в BIM-проектировании.

Посмотрите подробный отчёт об этом проекте на нашем сайте

Более подробное описание данного проекта вы можете найти в разделе «Проекты» нашего веб-сайта или же перейти по данной ссылке: «Обмерные работы Бадаевского пивоваренного завода в Москве методом лазерного сканирования для целей реконструкции».

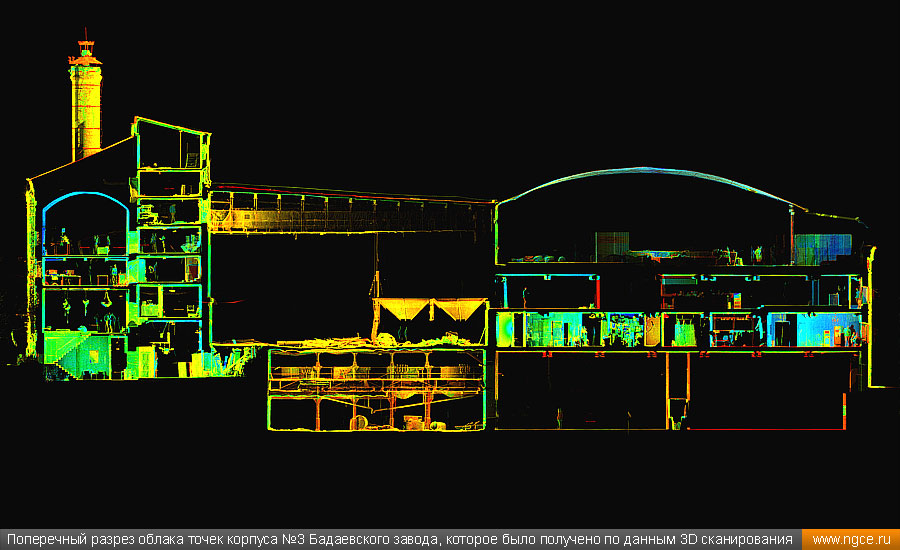

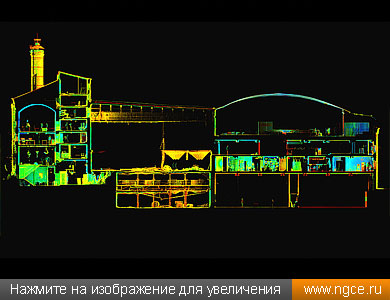

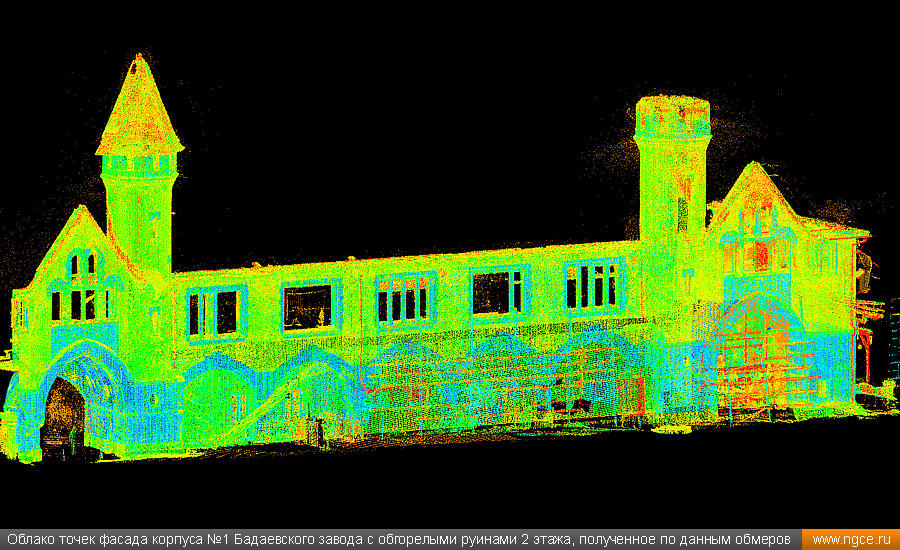

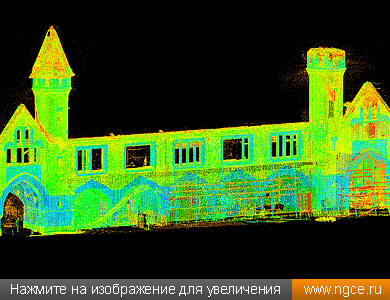

Облако точек фасада корпуса №1 Бадаевского завода с обгорелыми руинами 2 этажа, полученное по данным обмеров Поперечный разрез облака точек корпуса №3 Бадаевского завода, которое было получено по данным 3D сканирования

Инженерная компания «НГКИ» обладает большим многолетним опытом проведения обмерных работ и инженерных изысканий на объектах промышленности и энергетики. Наши специалисты для производства обмеров используют современную технологию лазерного сканирования, которая позволяет существенно снизить затраты на получение точной и актуальной обмерной информации об объекте съёмки. Лазерное сканирование даёт возможность быстро, с высокой точностью и фантастической подробностью определить фактические размеры, геометрию и реальное расположение любых конструкций и оборудования. По полученным результатам обмерных работ наши специалисты составляют традиционные обмерные чертежи или выполняют построение исполнительных 3D моделей объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Подробнее ознакомиться с описанием всех видов выполняемых нами работ в этом сегменте рынка вы можете на отдельной странице в разделе «Услуги» нашего сайта, которая называется «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
