Выполненные проекты компании «НГКИ»
Вынос в натуру контрольных точек и выверка производственных линий фабрики по производству изделий личной гигиены и картонной тары

Вынос в натуру контрольных точек и выверка производственных линий фабрики по производству изделий личной гигиены и картонной тары

Компания «НГКИ» по заказу предприятия «Юнчарм Мельнлике Рус» выполнила прецизионные геодезические работы на строящейся фабрике по производству изделий личной гигиены и картонной тары в Тульской области. Специалистами нашей компании были проведены вынос в натуру контрольных точек и выверка производственных линий фабрики.
Вид деятельности: выверка и юстировка промышленного оборудования.
Цель проекта: контроль точности монтажа производственных линий.
Результаты: исполнительные схемы, разрезы.
Объем работ: количество производственных линий — 2.
Продолжительность: полевой этап — 4 дня;
обработка — 6 дней.
Ресурсы: полевой этап — 3 сотрудника;
обработка — 2 сотрудника.

Специалисты компании «НГКИ» по заказу предприятия «Юнчарм Мельнлике Рус» выполнили комплекс геодезических работ на строительстве фабрики по производству изделий личной гигиены и картонной тары в городе Венев Тульской области. В рамках данного проекта нашими сотрудниками произведены вынос в натуру контрольных точек и выверка производственных линий фабрики.

Проект по контролю точности монтажа промышленных линий на строящейся фабрике по производству изделий личной гигиены и картонной тары состоял из двух частей. Первая часть геодезических работ производилась на монтируемой производственной линии «Pegasus 4», а вторая — на уже смонтированной линии «Peter Pen».

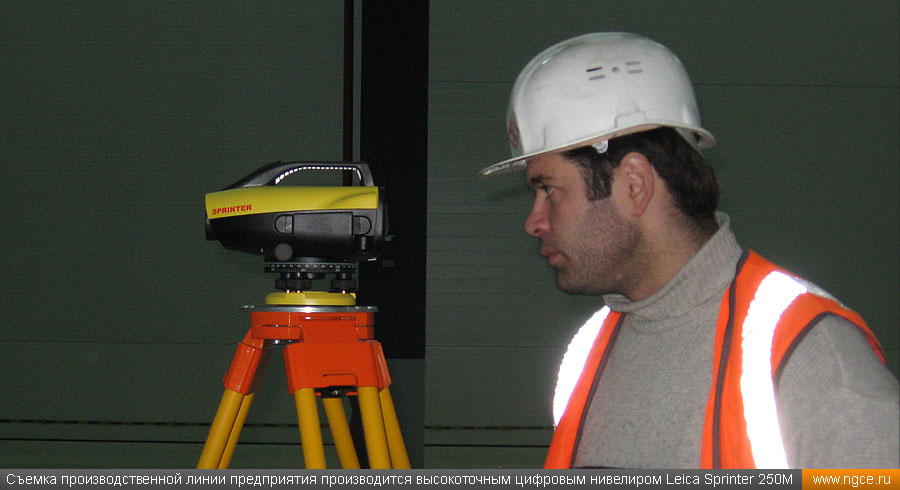

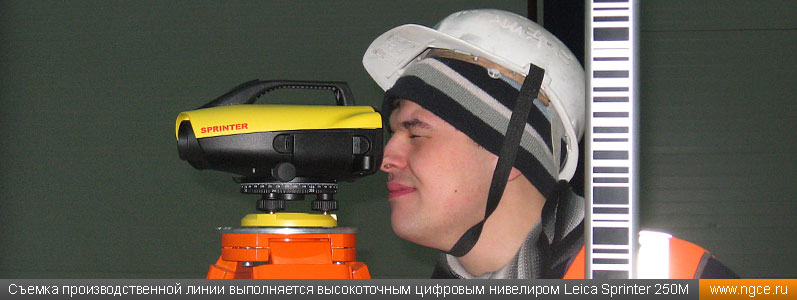

Съемка производственной линии выполняется высокоточным цифровым нивелиром Leica Sprinter 250M

Задание 1
Вынос в натуру контрольных точек производственной линии «Pegasus 4» (45 точек), платформы (89 шт.), заземления (90 шт.), точная нивелировка точек производственной линии (36 шт.). Все данные работы выполнялись высокоточным инженерным тахеометром Leica 1201+, компарированной рулеткой Leica, высокоточным цифровым нивелиром Leica Sprinter 250M с базиса, методом линейной засечки. Точки закреплялись с помощью керна в центре перекрестья линий толщиной 0,5 мм. Планово-высотное положение базисной линии наши специалисты определили по материалам 3D лазерного сканирования несущих конструкций цеха.

Задание 2
Исполнительная съемка смонтированной линии «Peter Pen» для производства детских подгузников Libero. Измерения выполнялись высокоточным инженерным тахеометром Leica 1201+ с базиса, разбитого вдоль этой производственной линии. Всего было отснято 428 марок. Марки были наклеены по четырем углам каждого из несущих элементов линии. Планово-высотное положение марок позволило Заказчикам проекта с высокой точностью оценить отклонение данной линии от её проектного положения.

Все конечные материалы были переданы Заказчику в виде исполнительных схем и разрезов.

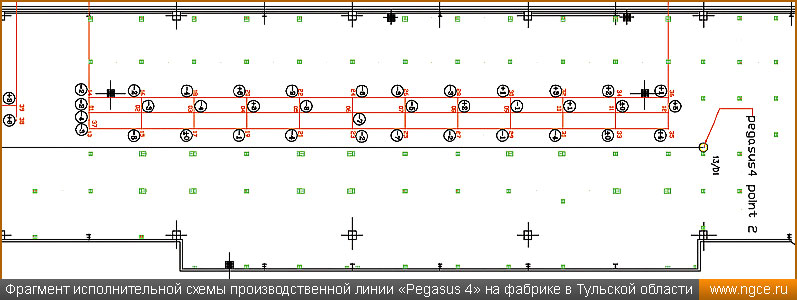

Фрагмент исполнительной схемы производственной линии «Pegasus 4» на фабрике в Тульской области

Более подробно ознакомиться с итоговыми материалами, полученными по результатам выполненных прецизионных измерений на фабрике по производству изделий личной гигиены и картонной тары в городе Венев Тульской области, вы сможете, скачав следующие файлы в формате PDF:
исполнительная схема производственной линии «Pegasus 4»;
исполнительная схема производственной линии «Peter Pen».

Инженерное предприятие «НГКИ» профессионально занимается инженерно-геодезическими изысканиями в различных отраслях промышленности и энергетики, выполняет прецизионные промышленные обмеры, а также проводит обмеры объектов гражданского и промышленного строительства с применением технологии наземного трехмерного лазерного сканирования. Выверка и юстировка промышленного оборудования и выполнение геодезического контроля различных производственных линий, в том числе и с проведением высокоточных измерений, является одним из основных видов деятельности нашей компании.

Изображения:

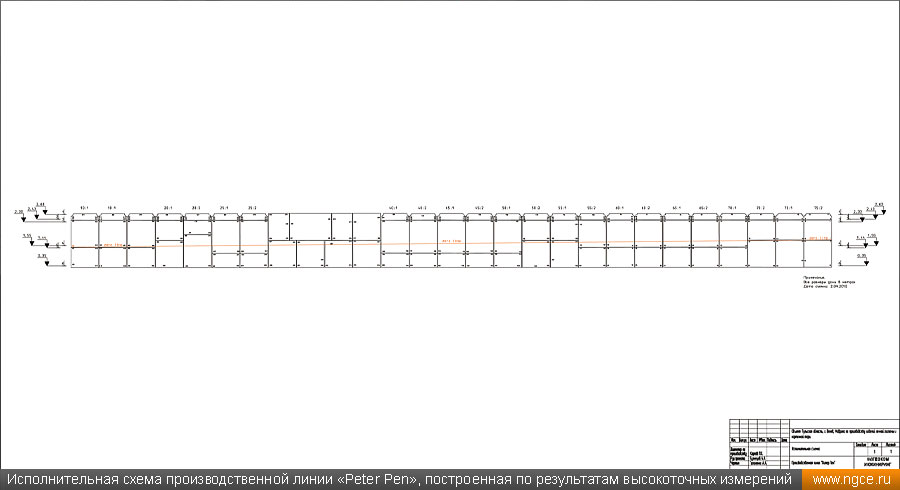

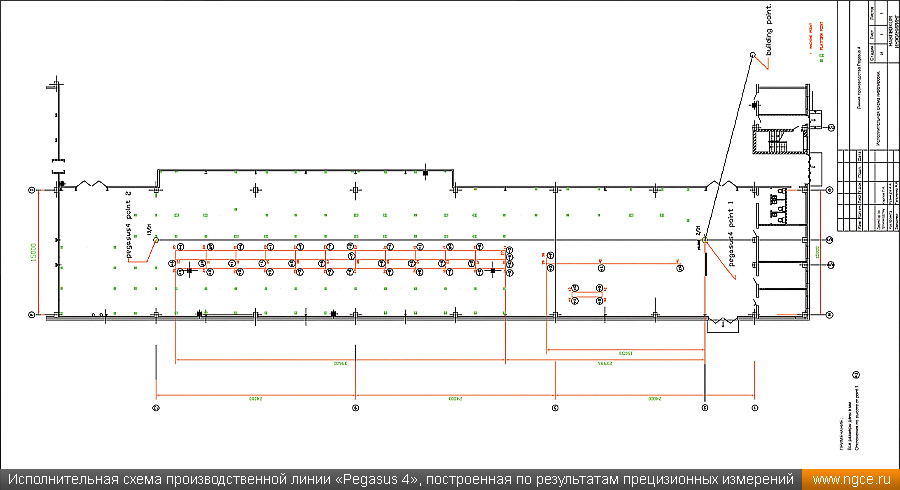

Съемка производственной линии предприятия производится высокоточным цифровым нивелиром Leica Sprinter 250M Исполнительная схема производственной линии «Pegasus 4», построенная по результатам прецизионных измерений Исполнительная схема производственной линии «Peter Pen», построенная по результатам высокоточных измерений
