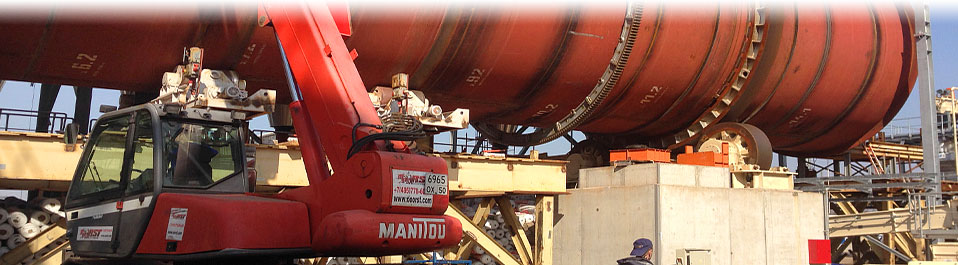

Выверка вращающейся печи, находящейся на стадии монтажа, методом 3D лазерного сканирования на мебельном заводе в Подмосковье

Выверка вращающейся печи, находящейся на стадии монтажа, методом лазерного сканирования на подмосковном мебельном производстве

Специалисты компании «НГКИ» выполнили проект по выверке осей и приводов вращающейся сушильной печи, находящейся на стадии монтажа, на крупном мебельном производстве в Московской области. В процессе проведения работ применялось сочетание измерений прецизионным электронным тахеометром и 3D лазерным сканером.
Вид деятельности: выверка и юстировка промышленного оборудования.
Цель проекта: выверка элементов конструкции вращающейся печи.
Результаты: обмерные чертежи и каталоги координат элементов конструкции вращающейся печи.
Объем работ: количество вращающихся сушильных печей — 1.
Продолжительность: полевой этап — 2 дня;
обработка — 4 дня.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.
Оборудование: фазовый лазерный сканер Leica HDS6100;
электронный тахеометр Nikon NPL-362.

Инженерная компания «НГКИ» выполнила комплекс работ по выверке осей и приводов вращающейся сушильной печи, находящейся на стадии монтажа, на заводе по производству мебельной плиты, ламината и стеновых панелей. Данные обмерные работы представляют собой второй этап выверки осей и приводов монтируемой вращающейся сушильной печи на этом подмосковном мебельном заводе. После проведения специалистами нашей компании осенью 2013 года контроля установки цилиндрических опор сушильной печи на этапе монтажа её корпуса, теперь уже необходимо было осуществить повторную выверку положения опор и выверку взаимного положения осей и приводных механизмов печи.

Из-за значительных размеров объекта в процессе проведения обмерных работ использовалось сочетание измерений прецизионным электронным тахеометром и лазерным сканером. Тахеометр применялся для привязки точек стояния 3D сканера к заводской системе координат и проведения контрольных измерений. Трехмерное лазерное сканирование использовалось для точных обмеров корпуса, опор и приводных механизмов сушильной печи.

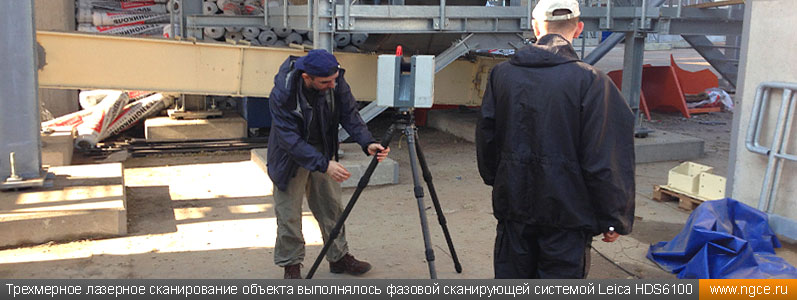

Трехмерное лазерное сканирование объекта выполнялось фазовой сканирующей системой Leica HDS6100

В результате проведения выверки оборудования были получены следующие контрольные измерительные схемы:
— схема положения осей цилиндрических опор печи;
— схема положения центров опор печи;
— схема осей приводных механизмов;
— схема оси корпуса печи.
На основании составленных измерительных схем нашими специалистами была произведена оценка параллельности и перпендикулярности соответствующих осей и опор вращающейся сушильной печи.

Более подробно ознакомиться с некоторыми итоговыми материалами, полученными по результатам произведенной выверки элементов конструкции вращающейся сушильной печи мебельном производстве в Подмосковье, вы можете, скачав следующие файлы в формате PDF:
обмерный чертеж контроля ортогональности осей печи;
обмерный чертеж контроля положения опор печи;
обмерный чертеж общего вида печи.

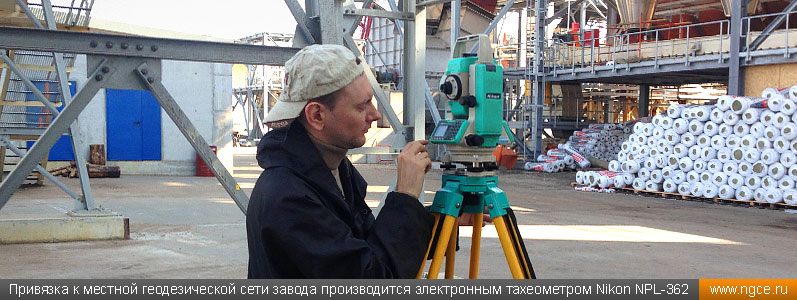

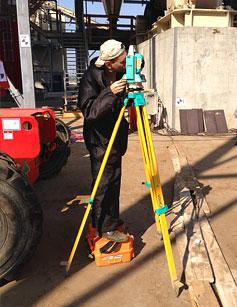

Привязка к местной геодезической сети завода производится электронным тахеометром Nikon NPL-362

Специалисты инженерного предприятия «НГКИ» занимаются инженерно-геодезическими изысканиями в самых разных отраслях промышленности и энергетики, выполняют высокоточные промышленные обмеры, а также проводят обмеры различных объектов гражданского и промышленного строительства с применением технологии трехмерного лазерного сканирования и высокоточных электронных тахеометров. Выверка и юстировка промышленного оборудования, а также выполнение геодезического контроля различных производственных линий, в том числе и с проведением прецизионных измерений, является одним из основных видов деятельности нашей компании.

Изображения:

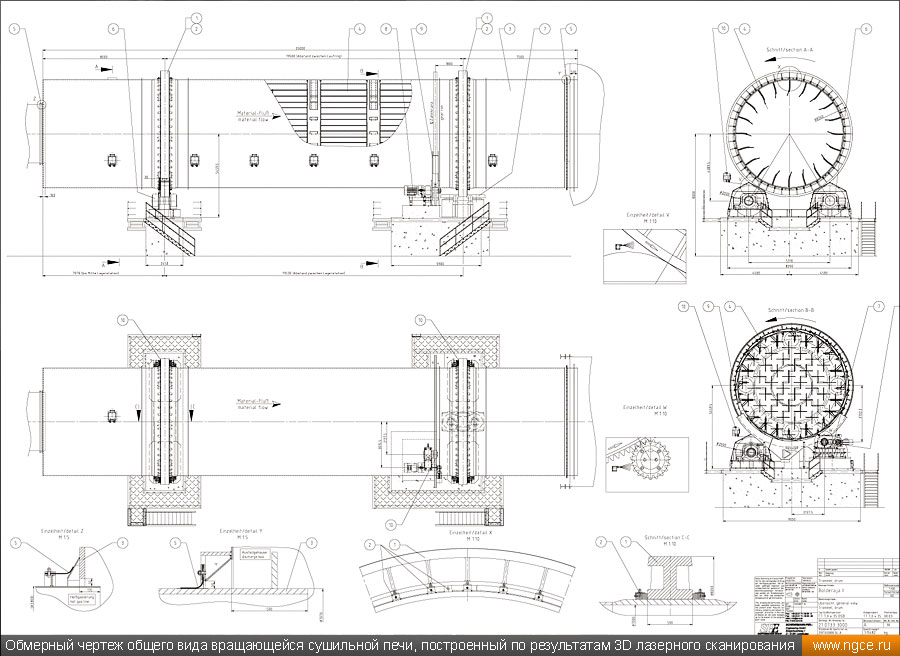

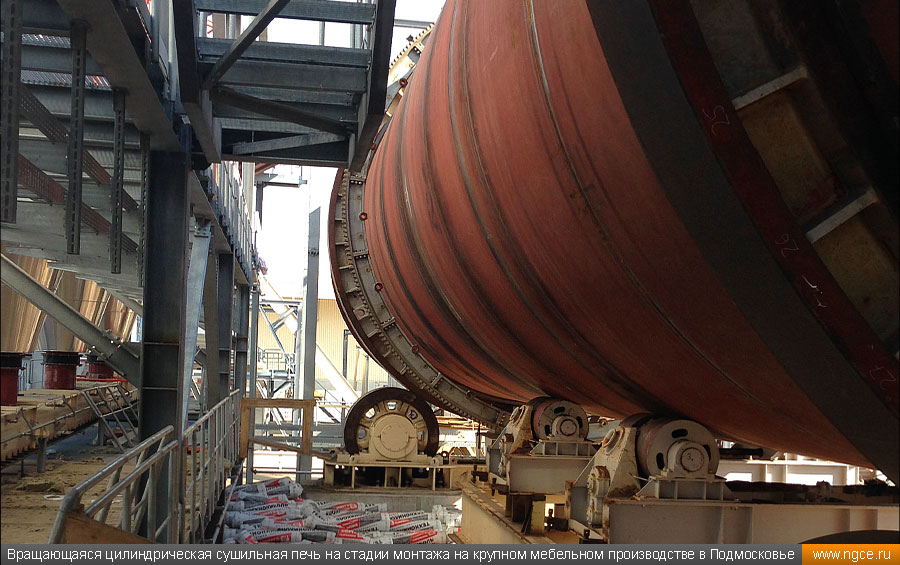

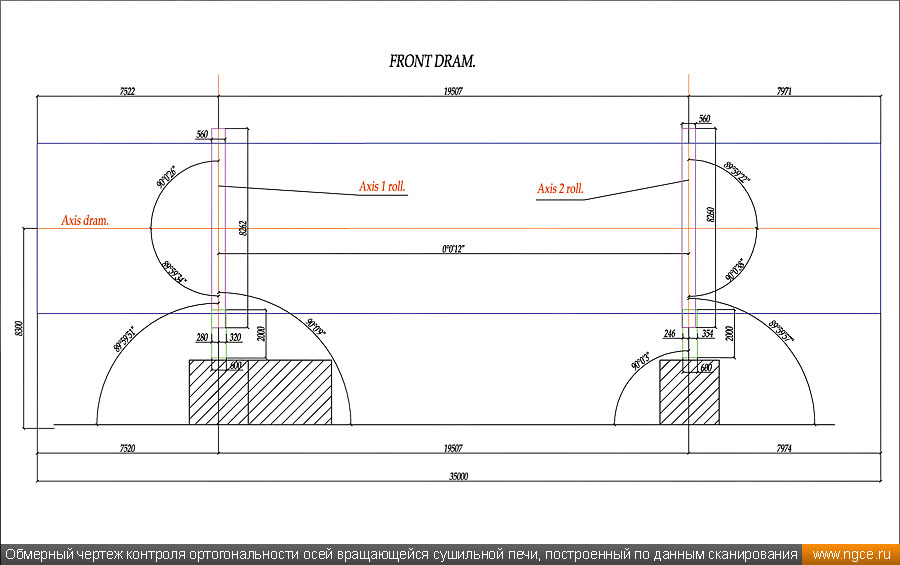

Вращающаяся цилиндрическая сушильная печь на стадии монтажа на крупном мебельном производстве в Подмосковье во время выверки методом лазерного сканирования Обмерный чертеж общего вида вращающейся сушильной печи, построенный по результатам 3D лазерного сканирования Обмерный чертеж контроля ортогональности осей вращающейся сушильной печи, построенный по данным лазерного сканирования
