Выполненные проекты компании «НГКИ»
Выверка оборудования производственной линии на заводе по производству мебельных панелей в Московской области

Геодезический контроль монтажа оборудования производственной линии на заводе по производству мебельных панелей в Московской области

Специалистами компании «НГКИ» реализован крупный проект по проведению геодезического контроля качества монтажа оборудования производственной линии на специализированном заводе по производству мебельных панелей, который находится в поселке Новый Егорьевского района Московской области.
Вид деятельности: выверка и юстировка промышленного оборудования.
Цель проекта: выверка и юстировка положения основных элементов конструкции производственной линии;
выверка и юстировка основных элементов конструкции вращающихся печей.
Результаты: обмерные чертежи и каталоги координат элементов конструкции производственной линии и вращающихся печей.
Объем работ: производственная линия длиной 150 метров — 1;
количество вращающихся печей — 2.
Продолжительность: полевой этап — 6 дней;
обработка — 12 дней.
Ресурсы: полевой этап — 2 сотрудника;
обработка — 2 сотрудника.

Специалисты компании «НГКИ» завершили проект по выполнению независимого геодезического контроля качества монтажа промышленного оборудования линии по производству мебельных панелей на специализированном заводе в поселке Новый Егорьевского района Московской области.

Проведение работ по выверке и юстировке промышленного оборудования сопровождает практически весь жизненный цикл производственных линий предприятий, начиная с момента завершения монтажа цеха и создания внутрицеховой опорной геодезической сети с учетом требуемой точности монтажа производственных линий в этом цеху и заканчивая периодическим мониторингом положения контрольных точек, осей и плоскостей комплекса оборудования в процессе его эксплуатации. Основной особенностью данного сегмента геодезических работ являются повышенные требования к точности определения как координат контрольных точек производственных линий промышленных предприятий, так и отклонений контрольных осей и плоскостей от проектных положений.

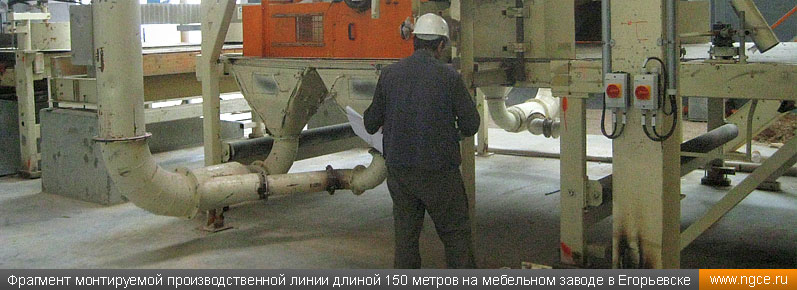

Фрагмент монтируемой производственной линии длиной 150 метров на мебельном заводе в Егорьевске

На мебельном производстве в Егорьевске по заказу владельцев завода специалистами инженерной компании «НГКИ» были произведены следующие работы по выверке и юстировке промышленного оборудования:
— контроль выноса в натуру оси производственной линии;
— контроль совмещения осей прессов и транспортеров с вынесенной проектной с осью линии в целом;
— контроль горизонтальности осей валов транспортеров и их перпендикулярности к оси линии в целом;
— контроль отклонений рабочих поверхностей транспортеров от горизонта;
— контроль отклонений несущих колонн прессов от вертикали.
Геодезический контроль монтажа производственной линии предприятия был выполнен дважды — в процессе монтажа оборудования, а также в процессе регулировки непосредственно перед запуском самой линии.

Измерения отклонений производственной линии от проектного положения прецизионным тахеометром

На втором этапе выполнения работ по данному проекту нашей компанией был осуществлен геодезический контроль монтажа вращающихся печей на том же мебельном предприятии в г. Егорьевске. В рамках выполнения данной задачи нашими специалистами были произведены следующие прецизионные измерения:
— контроль положения опор вращающихся печей по отношению к проектной оси;
— контроль горизонтальности осей печей;
— контроль ориентации приводных механизмов печей;

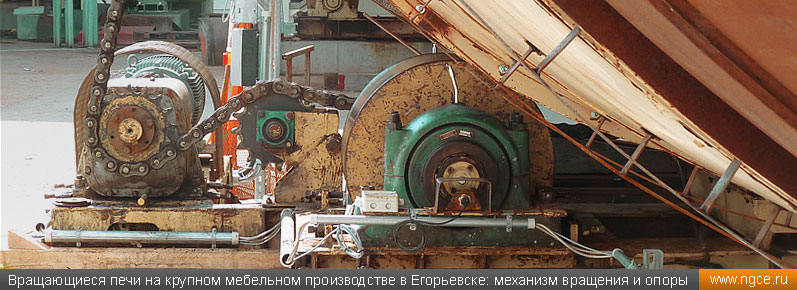

— контроль положения опорных роликов вращающихся печей.

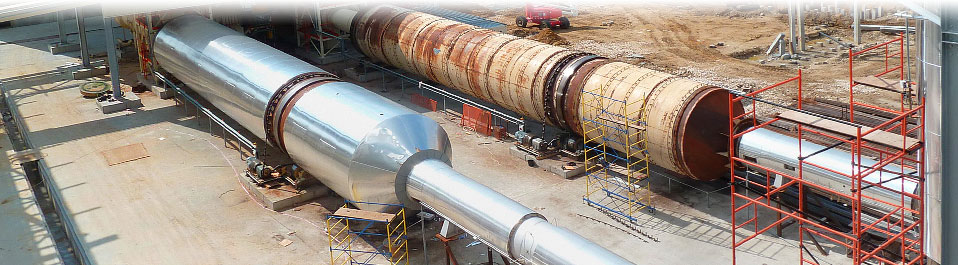

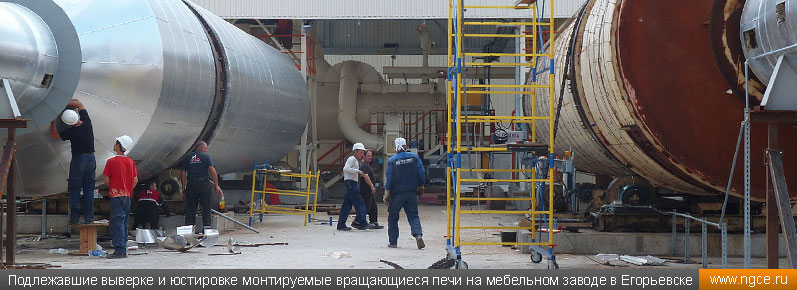

Подлежавшие выверке и юстировке монтируемые вращающиеся печи на мебельном заводе в Егорьевске

В результате всех произведенных прецизионных измерений на объекте и выполненной затем камеральной обработки данных Заказчику были переданы подробные таблицы контрольных замеров согласованных элементов конструкций производственной линии и вращающихся печей, а также их точные обмерные чертежи в векторном формате.

Подробнее ознакомиться с контрольными таблицами и обмерными чертежами, построенными нашими сотрудниками по результатам выполненных промышленных обмеров на мебельном производстве в Егорьевске, вы можете, скачав следующие файлы в формате PDF:

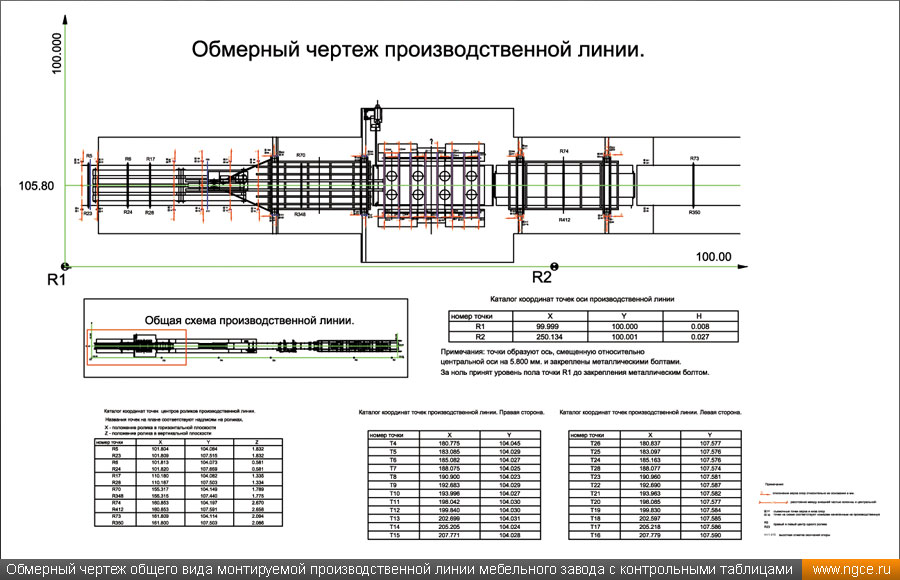

обмерный чертеж и контрольные таблицы производственной линии на мебельной фабрике в Егорьевске;

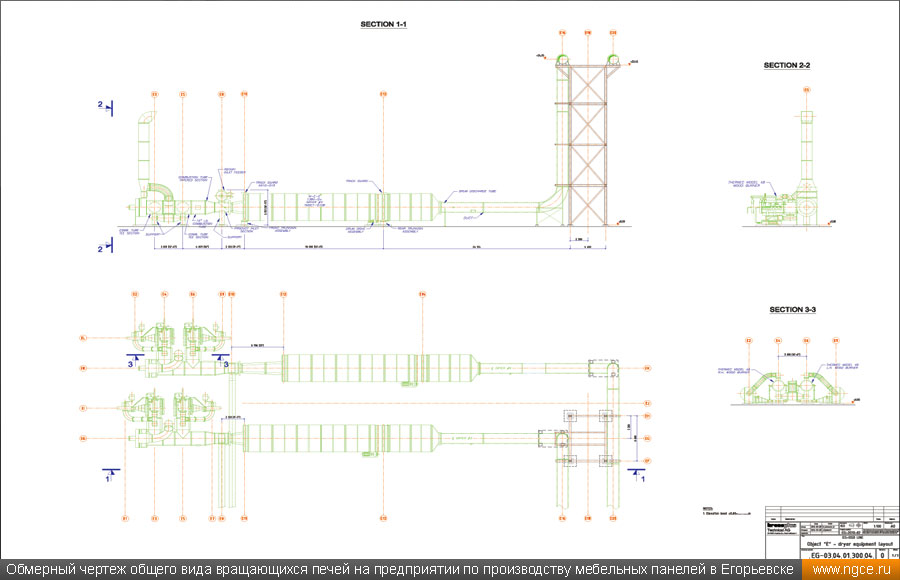

обмерный чертеж общего вида вращающихся печей на мебельном производстве в Егорьевске.

Геодезический контроль монтажа оборудования производственной линии

Инженерная компания «НГКИ» имеет значительный опыт производства инженерно-геодезических изысканий в разных отраслях промышленности и энергетики. Наше предприятие на протяжении длительного времени с большим успехом выполняет высокоточные промышленные обмеры, производит обмерные работы на объектах как промышленного, так и гражданского строительства с применением инновационной технологии наземного лазерного сканирования. Работы по выверке и юстировке промышленного оборудования и проведению геодезического контроля смонтированных и еще строящихся производственных линий предприятий, в том числе и с выполнением прецизионных измерений, являются одним из основных направлений деятельности нашей компании.

Изображения:

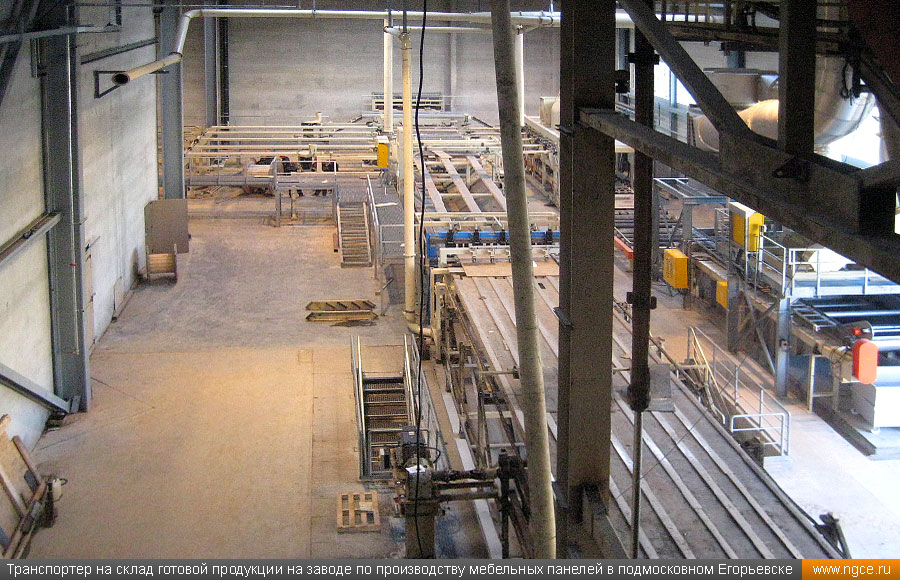

Последний блок производственной линии — транспортер на склад готовой продукции на заводе по производству мебельных панелей в подмосковном Егорьевске Обмерный чертеж общего вида монтируемой производственной линии мебельного завода с контрольными таблицами Обмерный чертеж общего вида вращающихся печей на предприятии по производству мебельных панелей в Егорьевске
