3D сканирование, моделирование и создание обмерных чертежей мельницы

Специалистами инженерного предприятия «НГКИ» реализован проект по детальному 3D сканированию и построению обмерных чертежей мельницы на промышленном предприятии в Нижегородской области. Высокоточные обмерные работы, 3D моделирование и подготовка полного комплекта всех необходимых чертежей были произведены для целей дальнейшего проектирования и изготовления деталей мельницы методом реверс-инжиниринга.

Высокоточные 3D обмеры установки «мельница» для реверс-инжиниринга

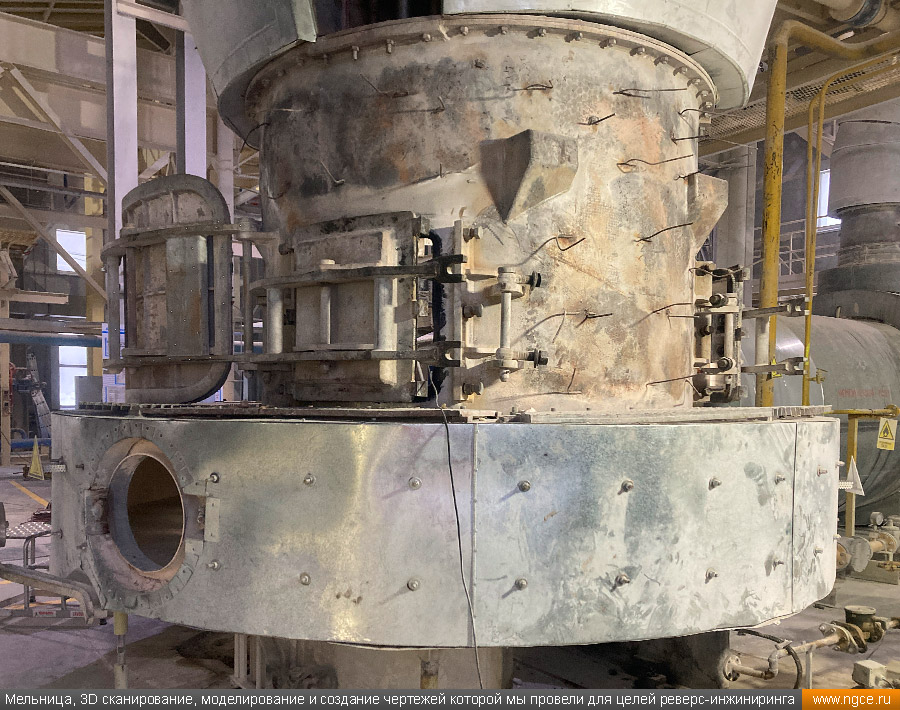

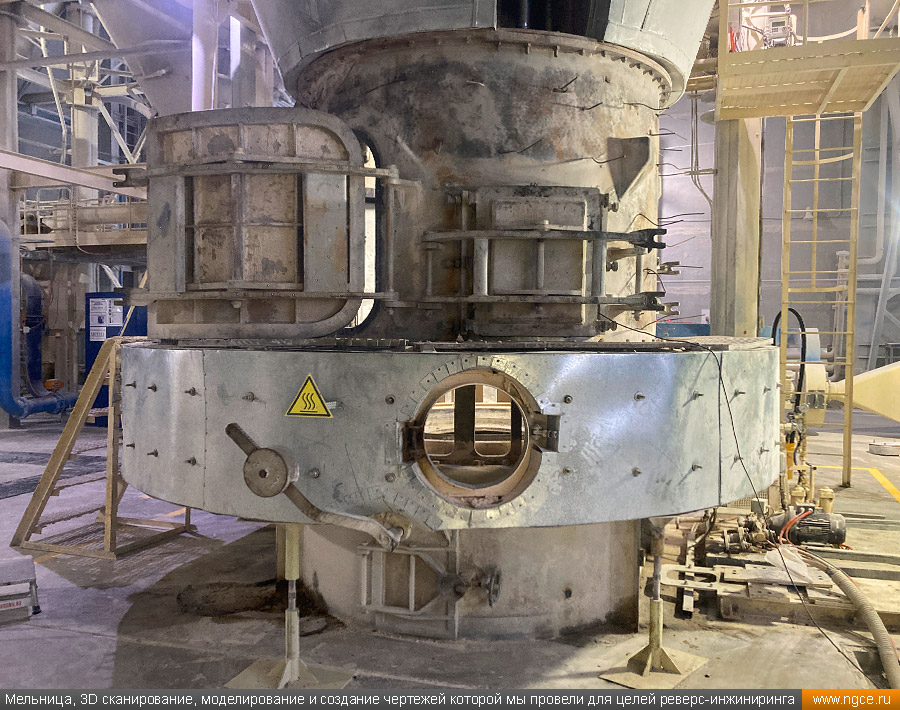

Основной целью данного проекта являлись построение точных 3D моделей и подготовка полного комплекта обмерных чертежей корпуса мельницы над и под «улиткой». В том числе необходимо было создать обмерные чертежи для всех основных деталей, из которых состоит мельница. Габариты установки «мельница» составляют 3000х2400 мм.

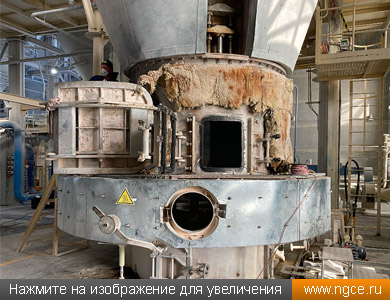

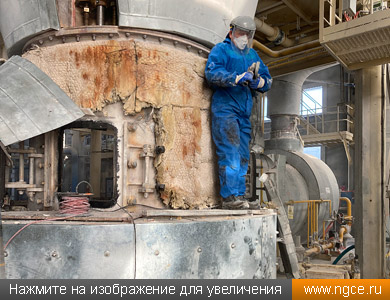

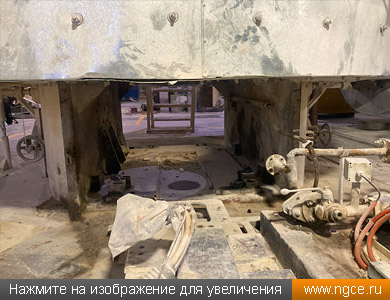

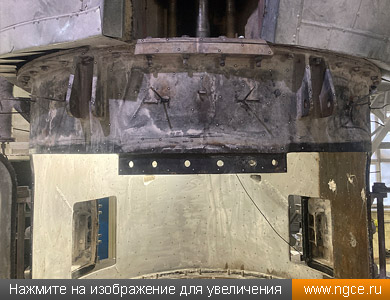

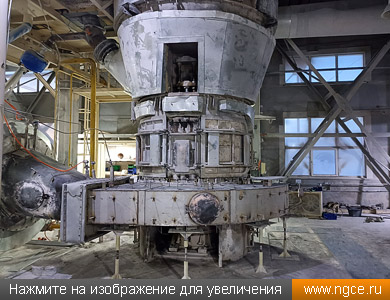

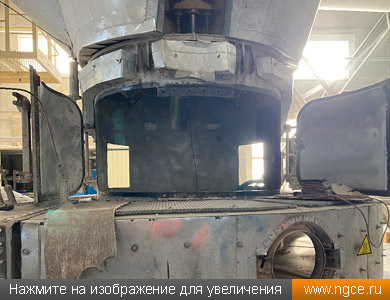

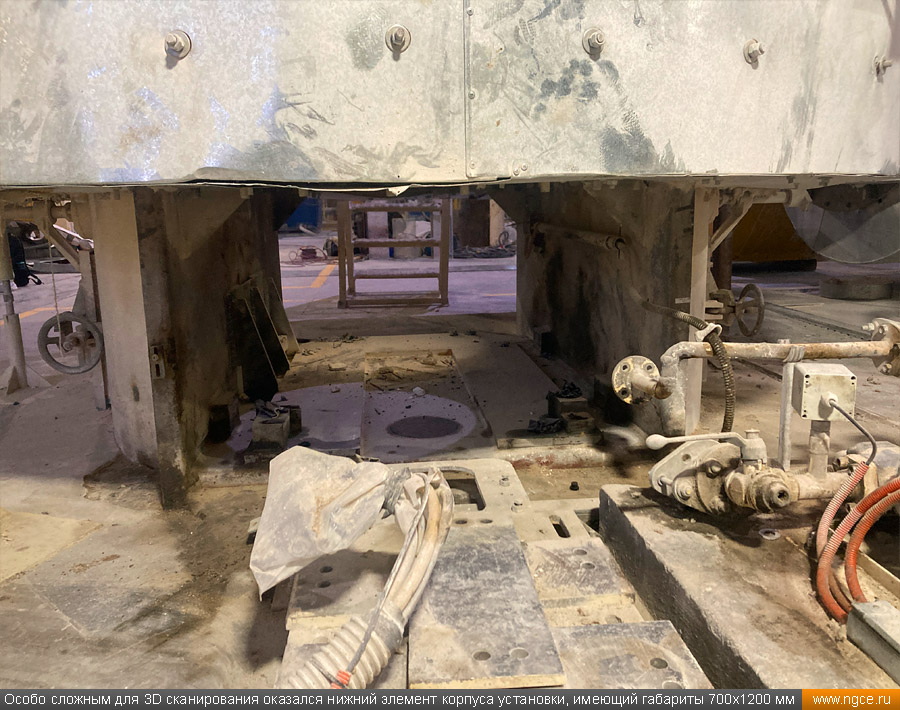

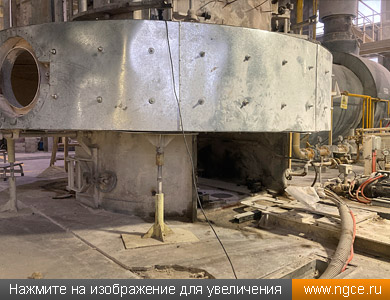

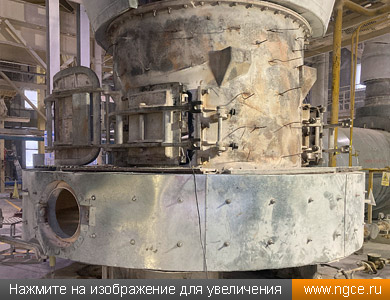

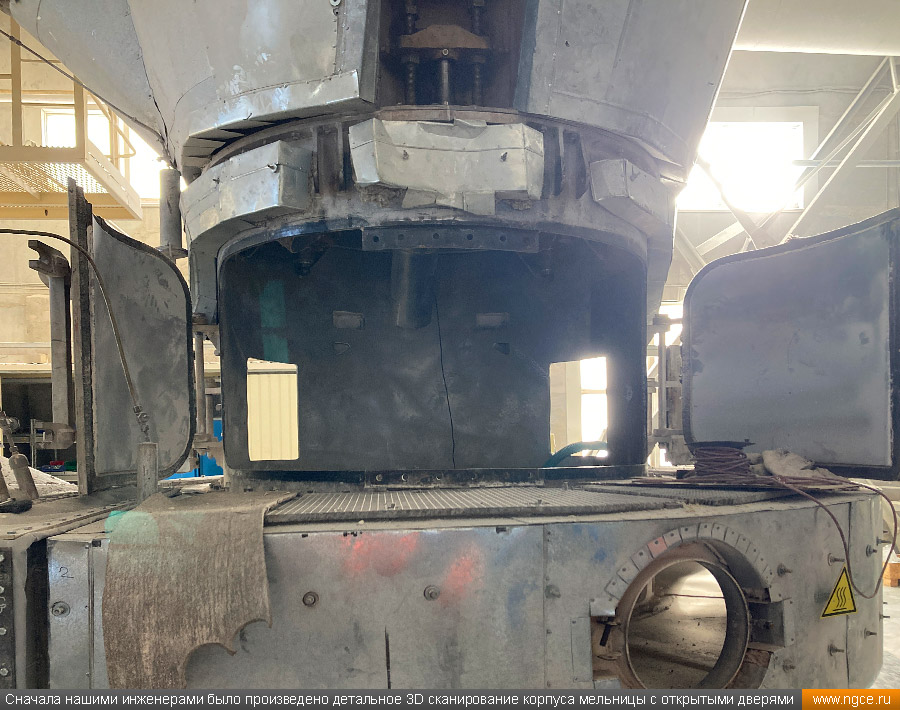

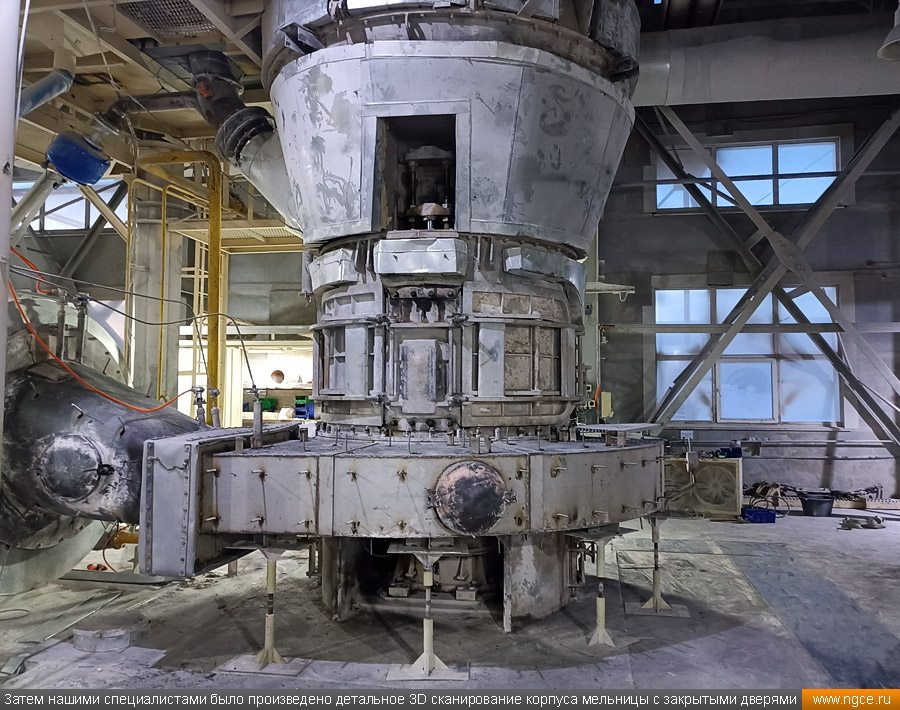

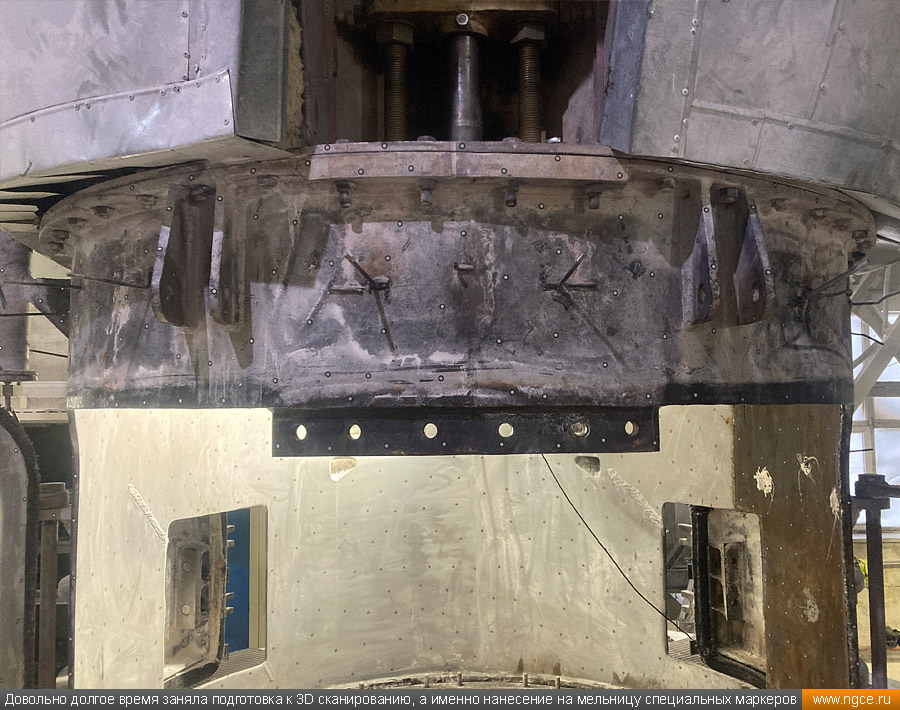

Довольно долгое время заняла подготовка корпуса мельницы к 3D сканированию, а именно кропотливое нанесение на неё маркеров. Непосредственно процесс 3D сканирования проводился в два этапа: при открытых дверях мельницы и при закрытых дверях. Отдельно производилось 3D сканирование снятых элементов конструкции. Особенно сложным для обмеров оказался нижний элемент корпуса установки, имеющий габариты 700х1200 мм.

Обмеры мельницы были проведены нашим портативным ручным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и великолепную детализацию. Эта современная система ориентирована на высокоточную оцифровку объектов 3D сканирования, оснащается лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений. 3D сканирование турбины выполнялось с максимальным разрешением данного высокоточного 3D сканера — 0,02 мм.

Обработка данных 3D сканирования и получение STL моделей

Высокоточное 3D сканирование мельницы заняло два полных рабочих дня, после чего была произведена обработка данных измерений, в результате которой были получены триангуляционные 3D модели мельницы и её отдельных деталей в формате STL. На сшивку сканов и подготовку 3D моделей в формате STL нашим инженерам потребовался один полный рабочий день.

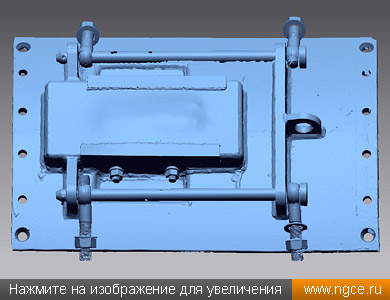

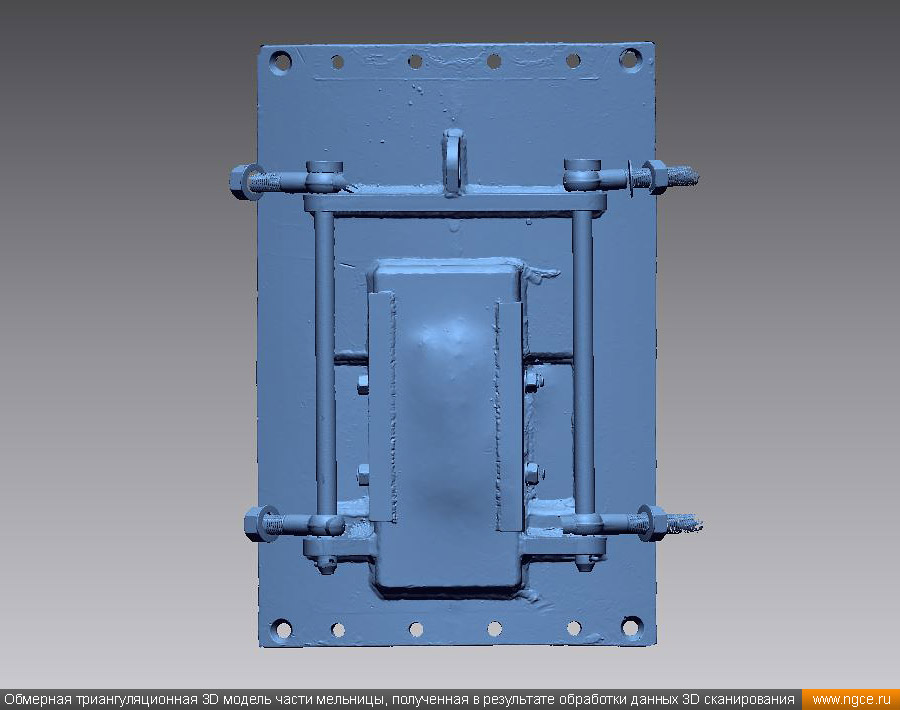

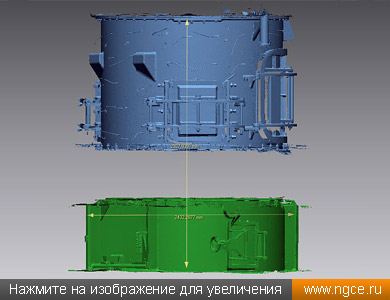

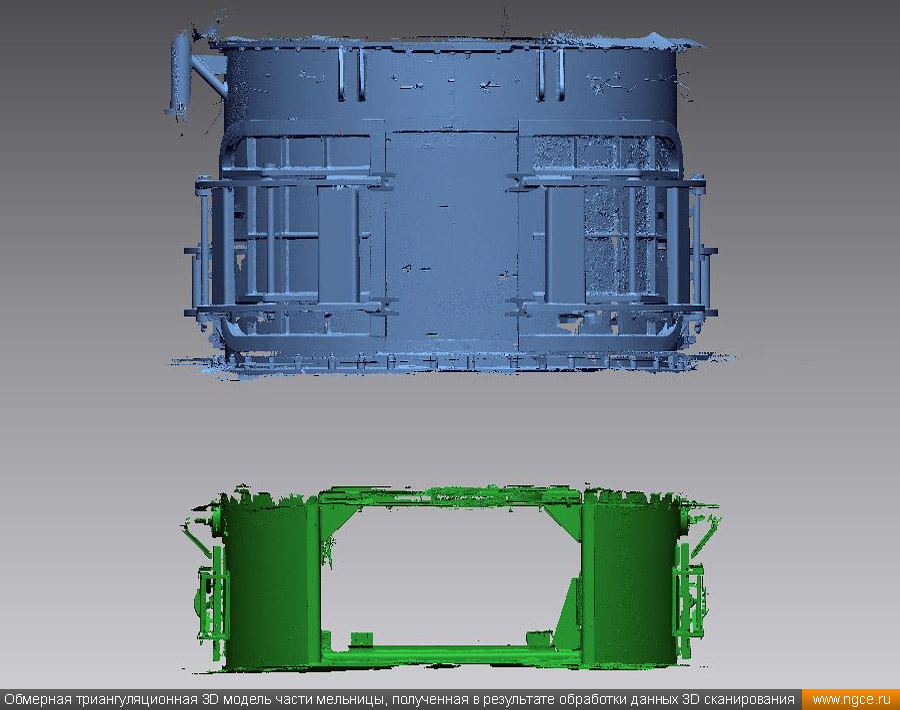

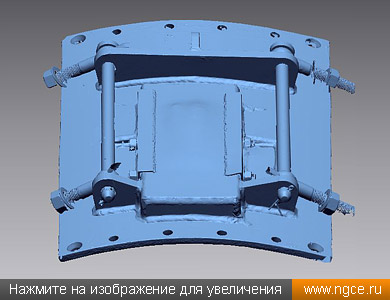

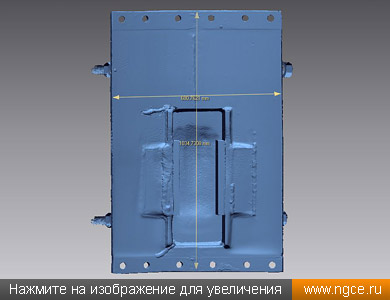

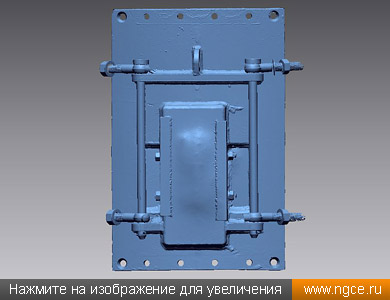

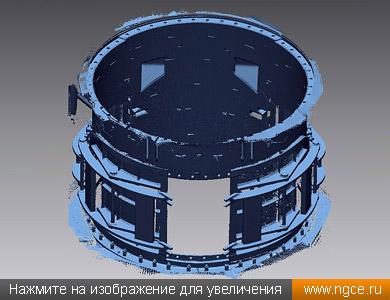

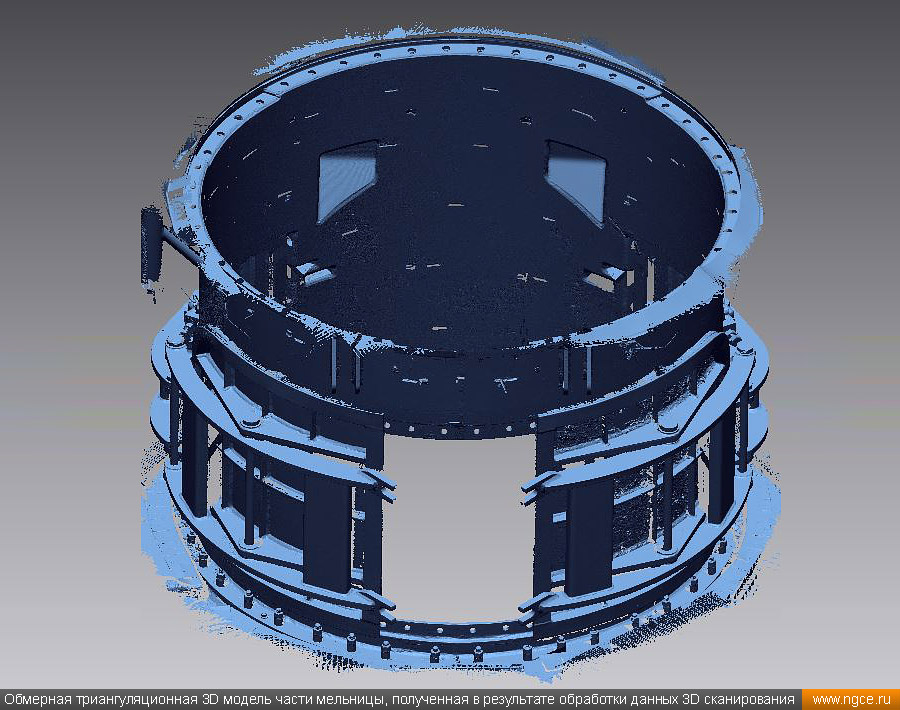

Скриншоты триангуляционных 3D моделей деталей мельницы в формате STL, полученных в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

Построение 3D моделей в формате STL и подготовка комплекта обмерных чертежей

На следующей стадии работ по полученным триангуляционным 3D моделям нашими специалистами были построены твердотельные 3D модели мельницы в сборе и отдельных её деталей в формате STP. Этот этап работ был намного более трудоёмким и потребовал уже существенно больше времени.

Наиболее кропотливым и самым долгим стал финальный этап работ по данному проекту, на котором были построены обмерные чертежи мельницы в сборе и всех её отдельных деталей. Всего инженерами нашей компании были созданы точные обмерные чертежи для 98 деталей мельницы, а также ещё 10 сборочных чертежей — итого 108 чертежей! Все обмерные чертежи были подготовлены в формате DWG (AutoCAD)

Слаженная работа инженеров по 3D сканированию и инженера-конструктора, плюс самая современная высокоточная техника позволили нашей компании с успехом реализовать этот проект.
