3D сканирование и моделирование резного стола для целей реверс-инжиниринг

Специалисты инженерной компании «НГКИ» выполнили проект по 3D сканированию и трёхмерному моделированию деревянного резного круглого стола. Обмерные работы были проведены для целей реверс-инжиниринга, дальнейшего проектирования, последующего копирования этого стола и его производства.

Высокоточные 3D обмеры стола для целей реверс-инжиниринга

3D обмеры данного круглого резного стола были проведены нашим ручным портативным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и при этом великолепную детализацию. Данная современная сканирующая 3D система ориентирована на высокоточную оцифровку объектов 3D сканирования, она оснащена лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений.

Среди особенностей этого проекта с точки зрения производства работ по 3D сканированию можно выделить наличие большого количества декоративных элементов в виде резьбы по дереву, которые нашим инженерам было необходимо отобразить с высокой точностью и на создаваемой обмерной 3D модели, а также достаточно сложная форма данного стола в сборе, состоящего из большого количества деталей.

Первый этап работ, на котором и было осуществлено высокоточное 3D сканирование стола, занял один рабочий день. На этом первый этап был завершён, и наши специалисты приступили к камеральному этапу работ, который стал также довольно трудоёмким, на него потребовался также весь рабочий день.

Обработка данных 3D сканирования и получение STL моделей

Успешно завершив все работы по высокоточному 3D сканированию всех деталей круглого резного деревянного стола, наши специалисты приступили к выполнению камерального этапа работ по данному проекту.

Первым делом была произведена обработка результатов данных всех выполненных измерений, осуществлена сшивка сделанных на полевом этапе сканов и затем получены точные трёхмерные триангуляционные обмерные модели всех деталей этого стола с высокой детализацией в формате STL, а также общая обмерная 3D модель стола в сборе. Все эти 3D модели стола и были переданы Заказчику, который остался очень доволен оперативностью выполнения всех видов работ, а также высокой точностью и отличным качеством полученных материалов.

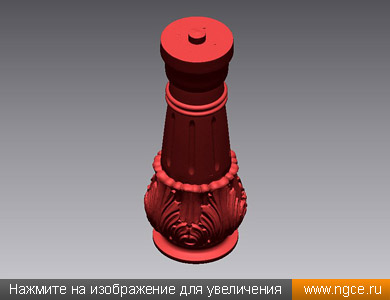

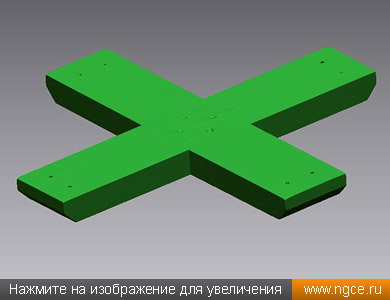

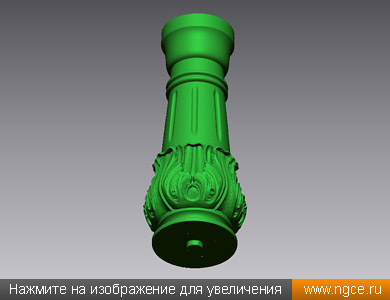

Скриншоты итоговых триангуляционных 3D моделей данного объекта съёмки в формате STL, полученных в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

Применение современного высокоточного оборудования и правильно выбранной технологии проведения 3D обмеров для целей реверс-инжиниринга помогли нам успешно реализовать данный проект.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
