3D сканирование и моделирование скульптуры для целей реверс-инжиниринга

Специалисты инженерной компании «НГКИ» выполнили проект по 3D сканированию и трёхмерному моделированию скульптуры Царицы Небесной. Обмерные работы были проведены нами для целей реверс-инжиниринга, дальнейшего проектирования и последующего копирования этой скульптуры в любом масштабе.

Высокоточные 3D обмеры скульптуры для целей реверс-инжиниринга

3D обмеры скульптуры Царицы Небесной были произведены нашим ручным портативным высокоточным 3D сканером ScanTech KSCAN-Magic, который обеспечивает точность до 0,02 мм и при этом великолепную детализацию. Данная современная сканирующая 3D система ориентирована на высокоточную оцифровку объектов 3D сканирования, она оснащена лазерами двух разных типов (синий и красный) и обеспечивает прецизионную точность данных измерений.

Среди особенностей этого проекта с точки зрения работ по 3D сканированию можно выделить высокую детализацию исполнения самой скульптуры царицы, которую нашим инженерам было необходимо отобразить с высокой точностью и на создаваемой обмерной 3D модели: например, множество складок одежды, а также сложные по форме элементы этой скульптурной композиции, такие как скипетр, держава, шапка Мономаха и крест на цепочке, висящий на запястье царицы.

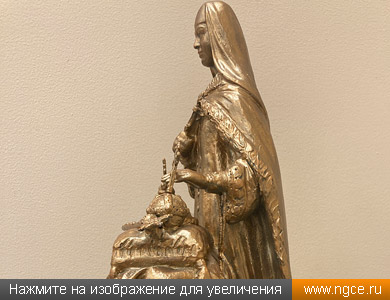

Размеры скульптуры Царицы Небесной составили 400х160х160 миллиметров.

Первый этап работ, на котором и было проведено высокоточное 3D сканирование этой скульптуры, занял всего лишь около двух часов. На этом первый этап был завершён, и наши специалисты приступили к камеральному этапу работ, который стал также был довольно трудоёмким, но тоже был выполнен за несколько часов.

Обработка данных 3D сканирования и получение STL моделей

Успешно завершив все работы по высокоточному 3D сканированию скульптуры Царицы Небесной, наши специалисты приступили к выполнению камерального этапа работ по данному проекту.

Первым делом была произведена обработка результатов данных всех выполненных измерений, осуществлена сшивка сделанных на полевом этапе сканов и затем получена точная трёхмерная триангуляционная обмерная модель этой скульптуры с высокой детализацией в формате STL. Именно эта 3D модель скульптуры Царицы Небесной и была передана Заказчику, который остался очень доволен оперативностью выполнения всех видов работ, а также высокой точностью и отличным качеством полученных материалов.

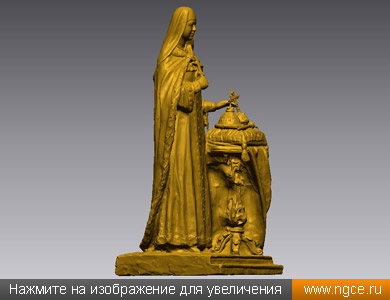

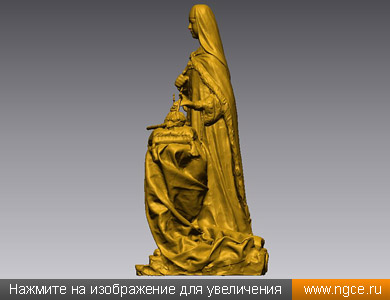

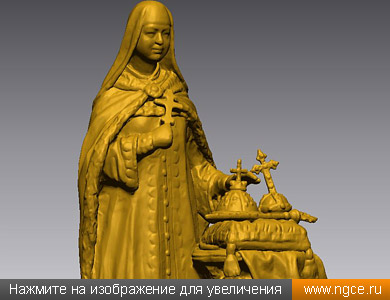

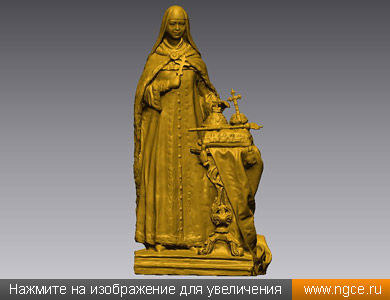

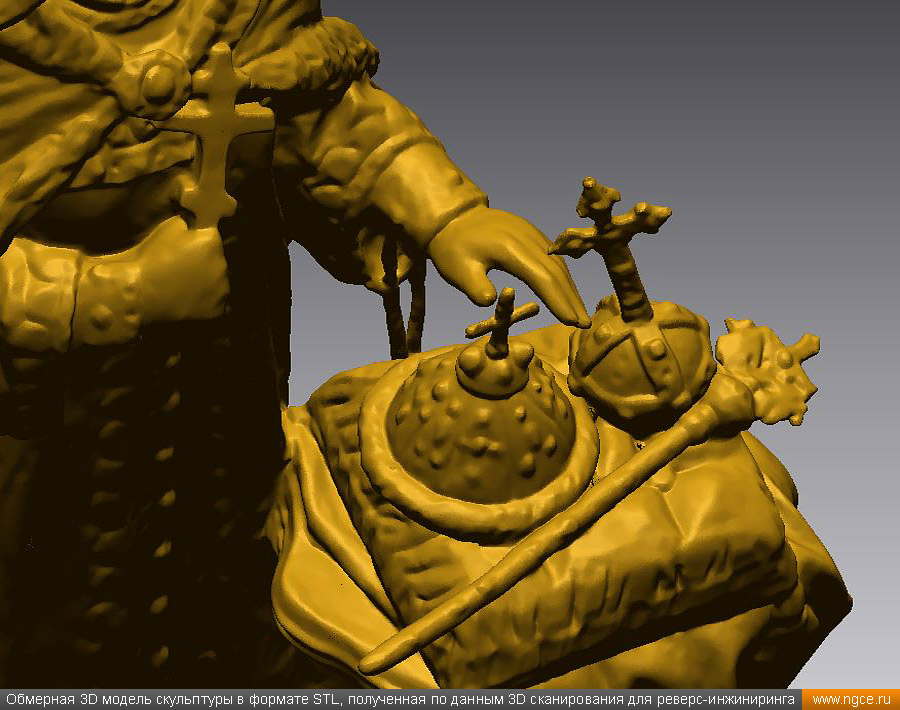

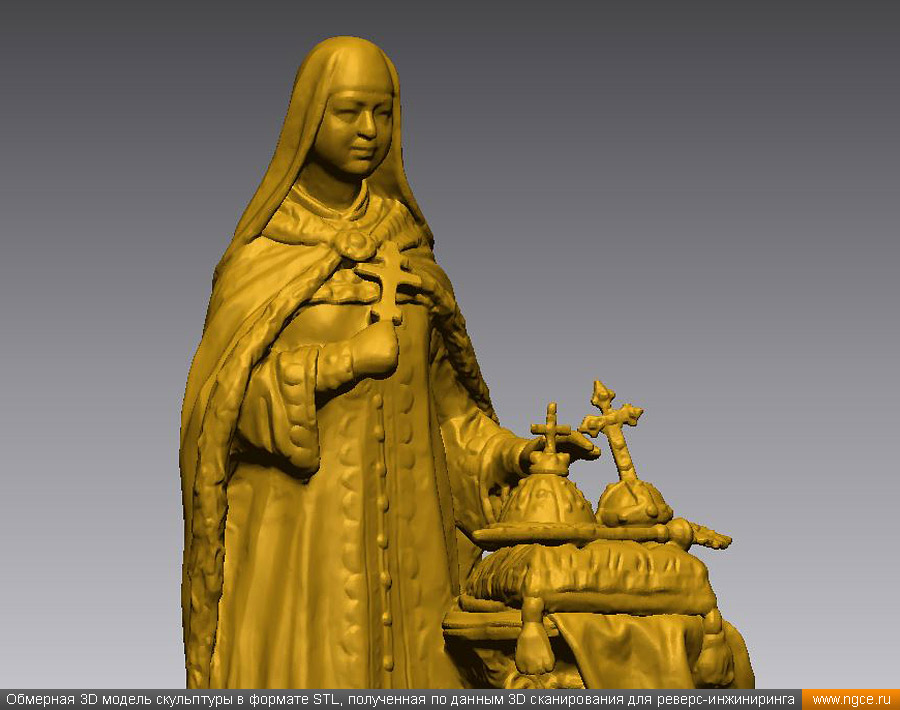

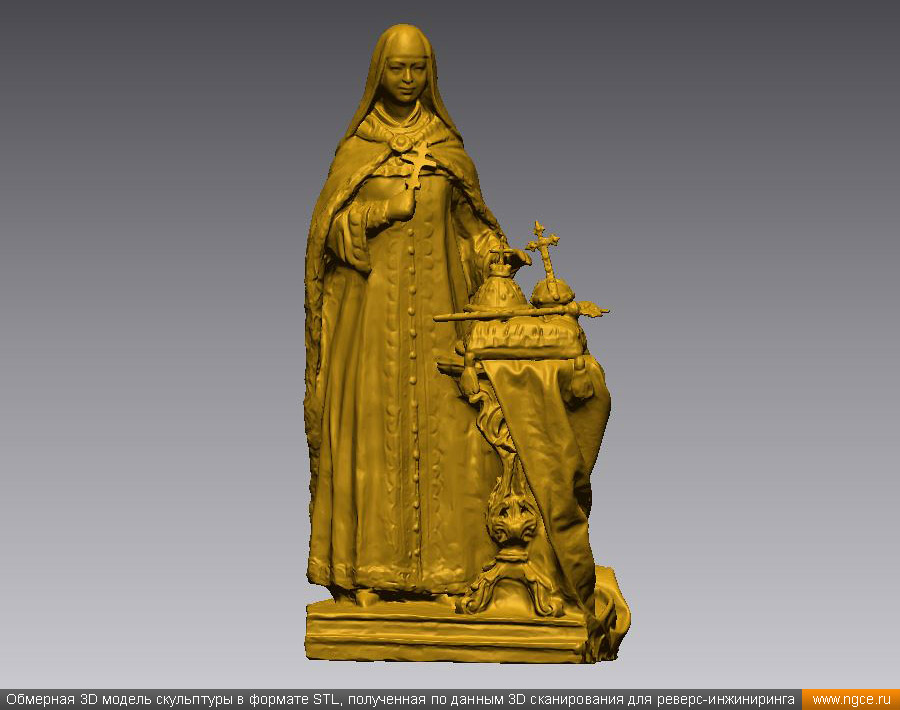

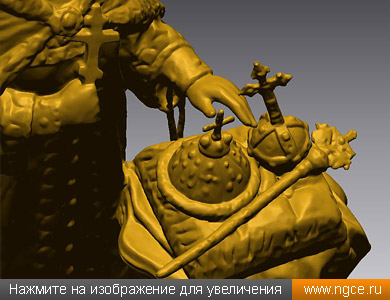

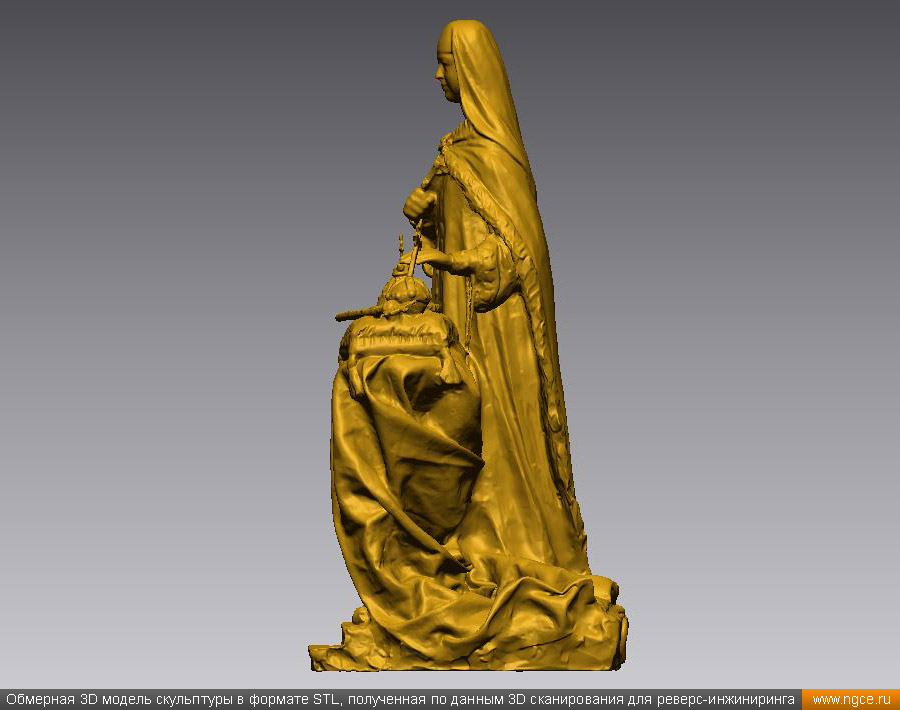

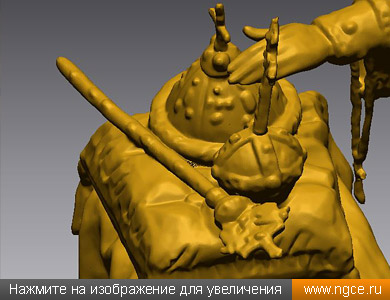

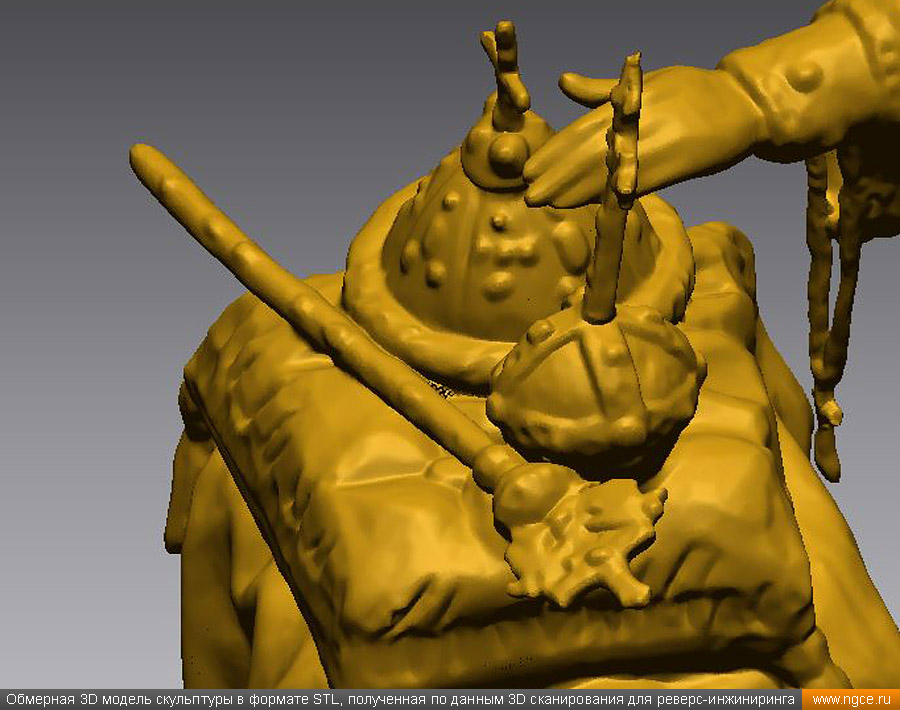

Скриншоты итоговой триангуляционной 3D модели данного объекта съёмки в формате STL, полученной в результате обработки данных 3D сканирования, вы можете посмотреть ниже.

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
