3D сканирование и моделирование детали станка для реверс-инжиниринг

Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели детали станка для изготовления гофрированной трубы, для целей её производства на территории России методом реверс-инжиниринга.

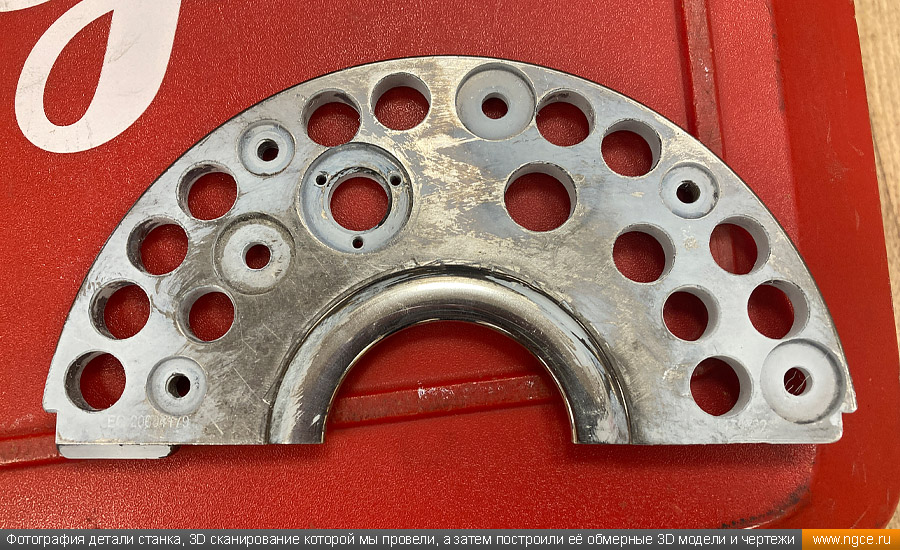

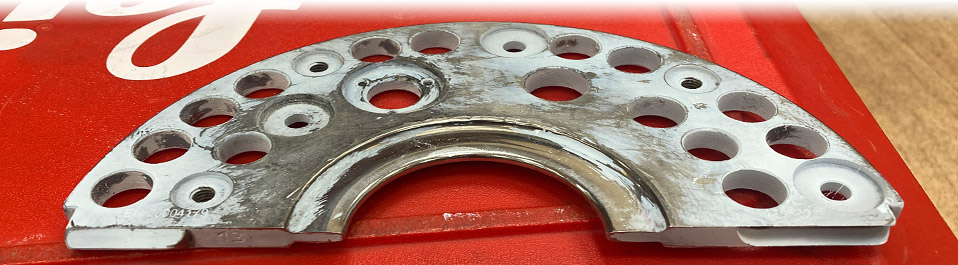

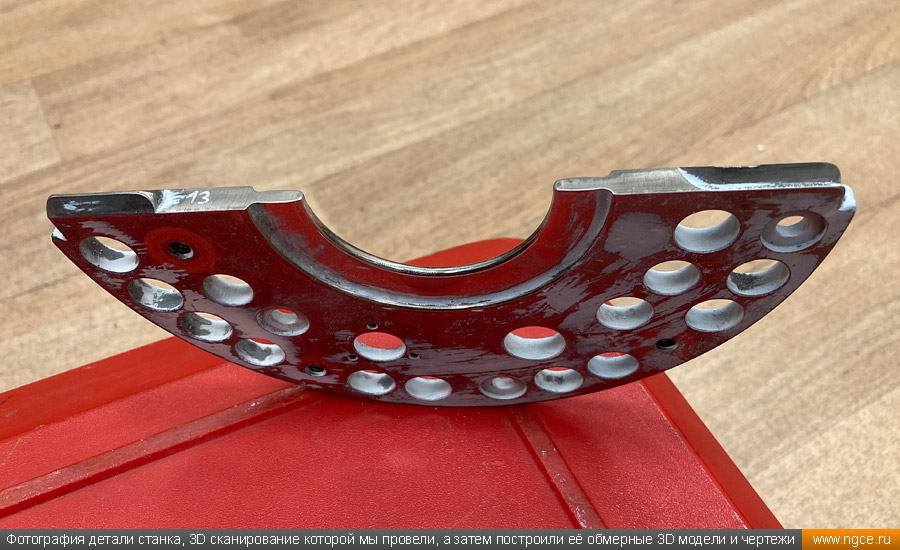

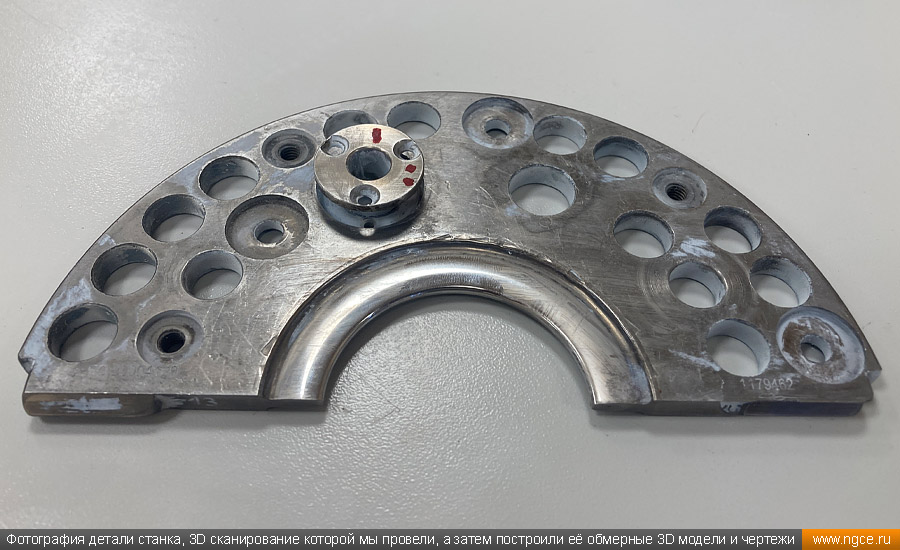

К нам обратились представители предприятия, организующего производство деталей для станка по изготовлению гофрированных труб. Данная деталь имеет форму сектора с множеством отверстий (фото 1, 2, 3) и подвержена довольно быстрому износу во время работы станка, поэтому наш Заказчик принял решение по самостоятельному изготовлению таких деталей методом реверс-инжиниринга для целей импортозамещения.

3D обмеры детали станка для целей реверс-инжиниринг

Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

3D сканирование детали станка было выполнено всего за пару часов. Далее последовала стадия обработки, построения 3D моделей по данным обмеров и подготовка обмерных чертежей.

Построение 3D модели детали и подготовка обмерных чертежей

На стадии обработки наши специалисты затянули неизбежные при 3D сканировании тени и создали исходную модель в формате STL. Далее в полном соответствии с исходной 3D моделью в формате STL была построена твердотельная 3D модель в формате STL.

В соответствии с подробным техническим заданием, предоставленным Заказчиком работ, по данным обмеров нашим специалистам было необходимо построить триангуляционные 3D модели деталей в формате STL и твердотельные 3D модели деталей в формате STP, а также подготовить комплекты обмерных чертежей в формате DWG (AutoCAD).

Уже через два дня после выполнения 3D сканирования нами было подготовлено:
— обмерная триангуляционная 3D модель детали в формате STL (фото 4, 5, 6);
— обмерная твердотельная 3D модель детали в формате STP (фото 7, 8, 9);
— обмерный чертёж детали в формате DWG (фото 10, 11, 12).

Именно такой набор итоговых материалов обычно и требуют квалифицированные Заказчики.

Обмерные 3D модели и обмерные чертежи деталей машин

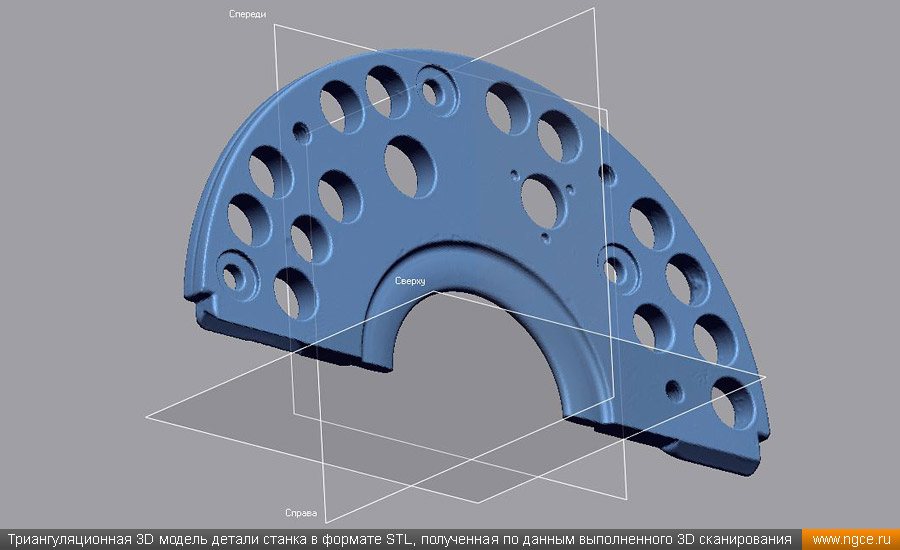

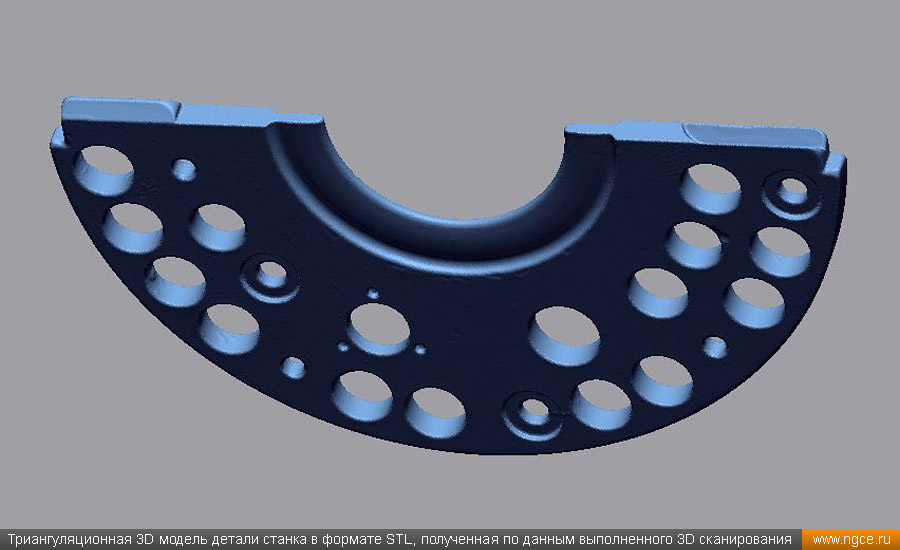

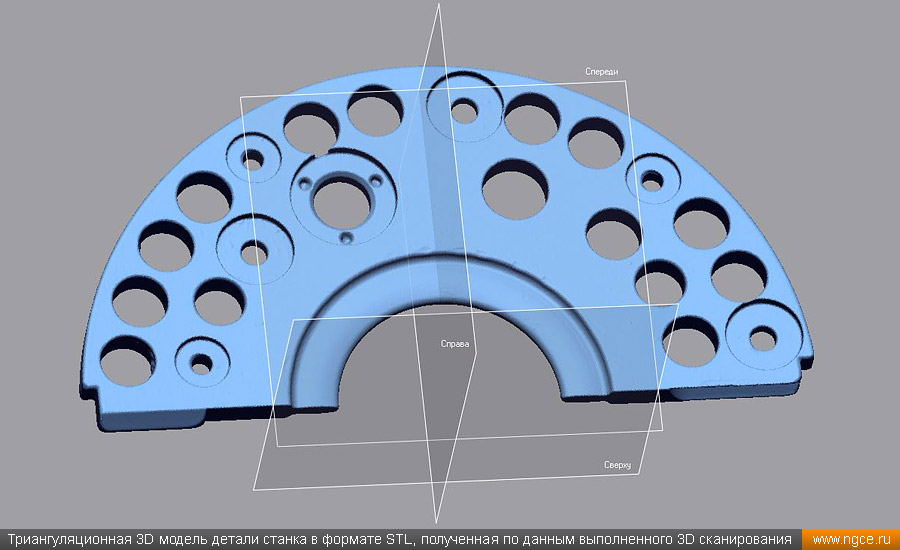

Обмерная триангуляционная 3D модель детали в формате STL:

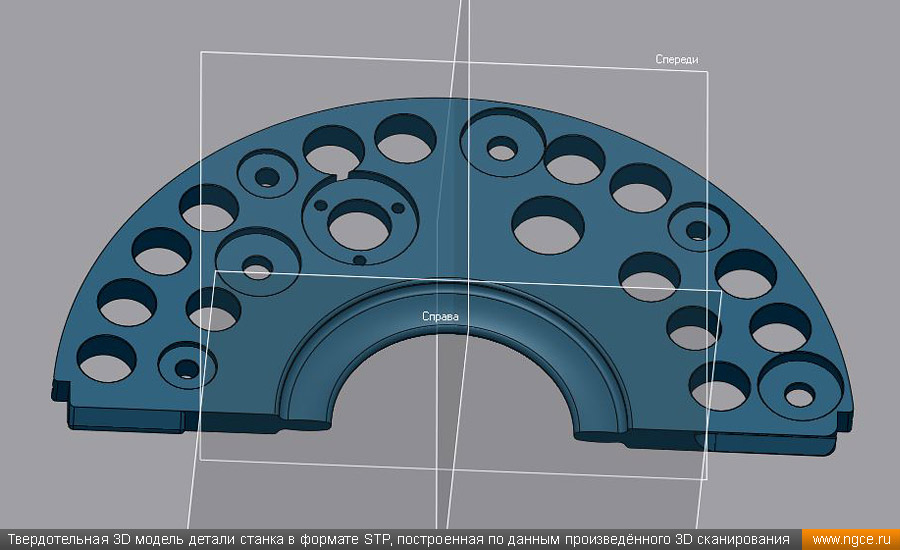

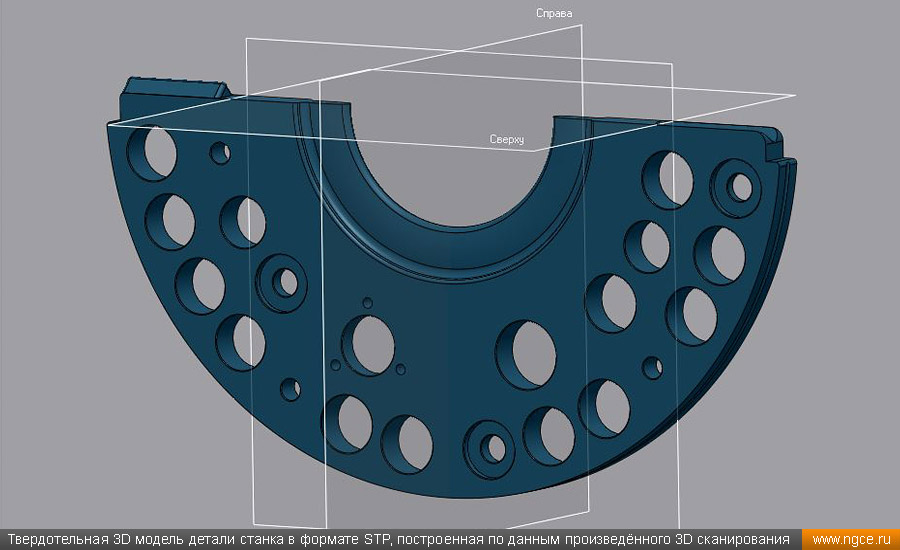

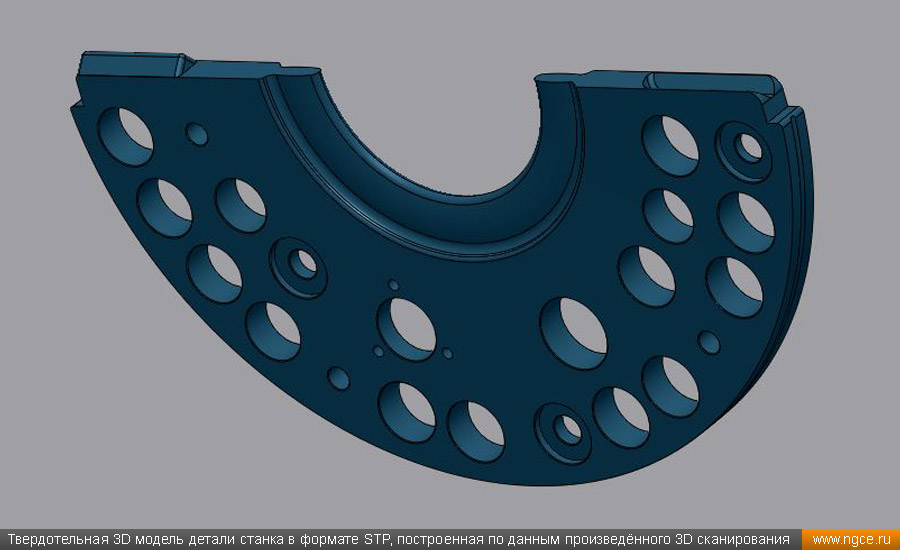

Обмерная твердотельная 3D модель детали в формате STP:

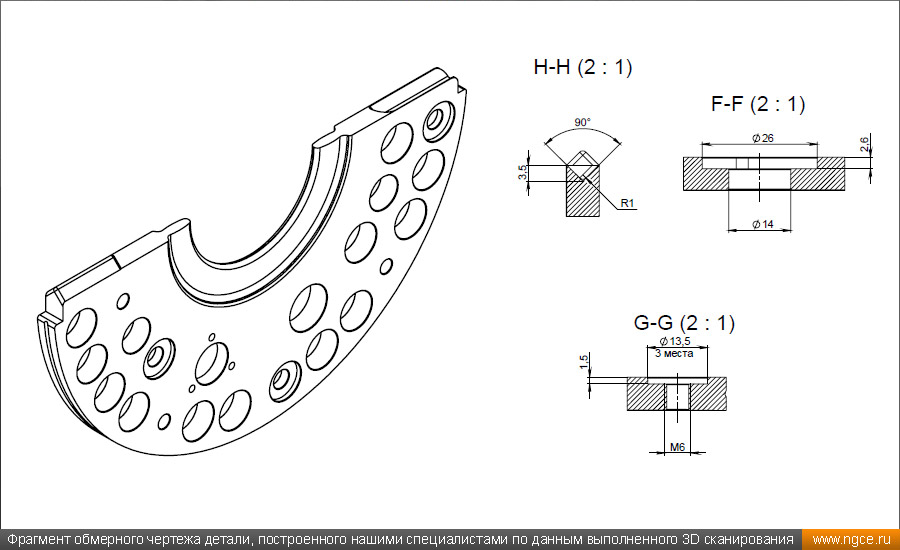

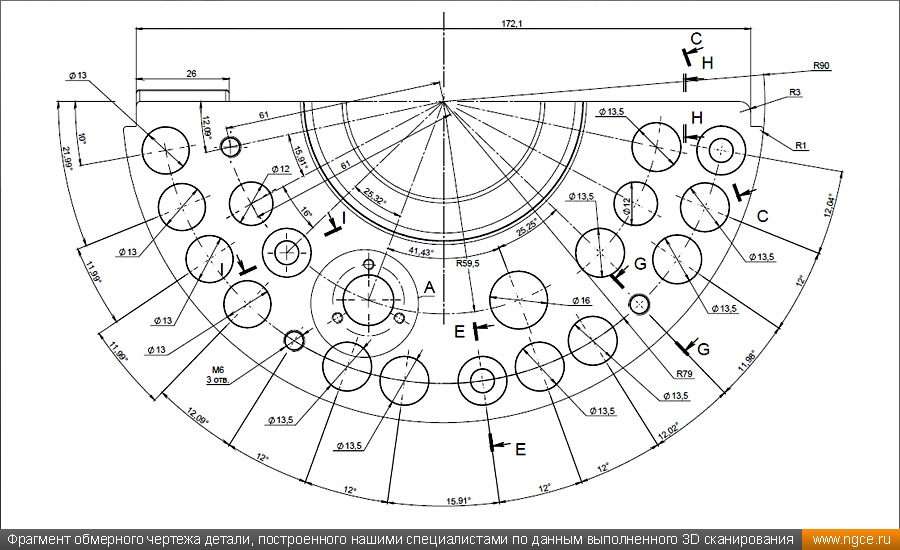

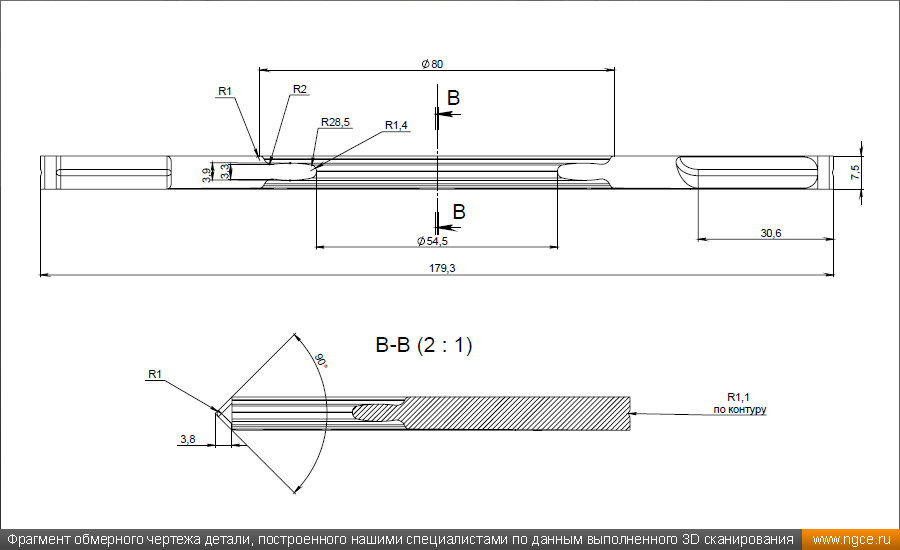

Обмерный чертёж детали в формате DWG:

Если вы хотите подробнее ознакомиться с итоговым обмерным чертежом детали станка, построенным по данным 3D сканирования, вы можете скачать представленный ниже файл чертежа в формате PDF:

— обмерный чертёж детали станка по производству гофрированных труб.
