3D сканирование и моделирование фасонных деталей для реверс-инжиниринг

Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точных обмерных трёхмерных моделей фасонных деталей для труб (тройников) из высокопрочного чугуна для целей их производства на территории России методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были произведены нашим ручным высокоточным метрологическим 3D сканером Artec Space Spider, который обладает высочайшими точностью и разрешением съёмки, а также идеально подходит для подобных целей.

Заказчик попросил нас произвести 3D сканирование нескольких соединительных фланцев («тройников») для труб высокого давления , а затем создать их обмерные 3D модели для отправки их на литейный завод с целью организации их серийного производства.

Очевидно, что эта работа, заказанная нашими постоянными партнёрами, была несложная, но рутинная. Единственная заметная трудность при выполнении данного заказа для нас заключалась в том, что каждый «тройник» весил больше 15 килограммов, и ворочать их для 3D сканирования с разных ракурсов было весьма тяжело.

Обмерные 3D модели деталей, построенные для целей реверс-инжиниринга

В результате выполненного 3D сканирования деталей были получены их точные 3D модели в формате STL, которые затем были тщательно очищены от всех посторонних шумов. Затем из этих моделей нами были получены обмерные 3D модели в формате STP.

По итогам всех выполненных работ мы отправили Заказчику и полученные непосредственно с 3D сканера трёхмерные модели в формате STL, и доработанные обмерные модели тройников в формате STP.

Данная работа является хорошим показательным примером того, что даже простые на первый взгляд детали требуют высокоточного 3D сканирования и построения точных обмерных 3D моделей для целей организации их производства методом реверс-инжиниринга.

Примеры обмерных 3D моделей деталей в форматах STL и STP

Ниже вы сможете посмотреть примеры полученных обмерных 3D моделей фасонных деталей для труб (тройников) в форматах STL и STP, созданных нашими специалистами по данным произведённого высокоточного 3D сканирования для целей производства этих деталей методом реверс-инжиниринга.

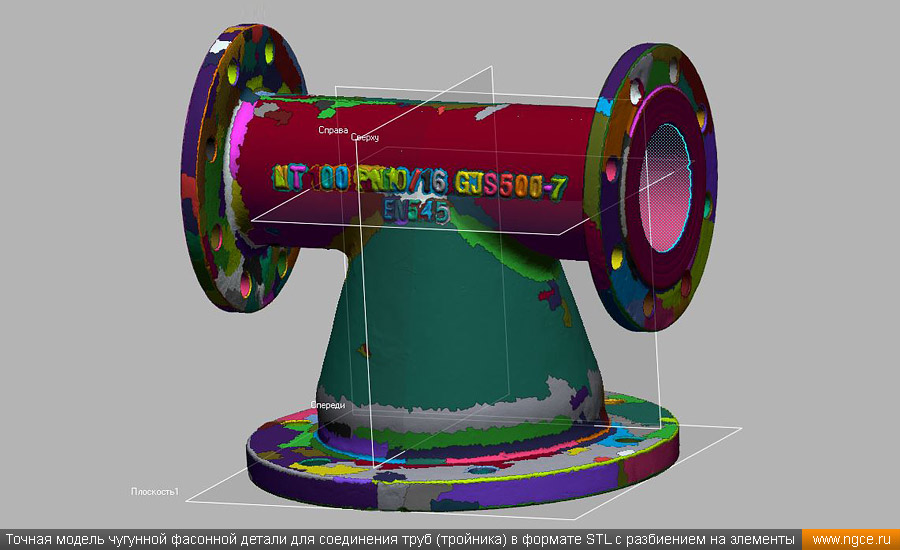

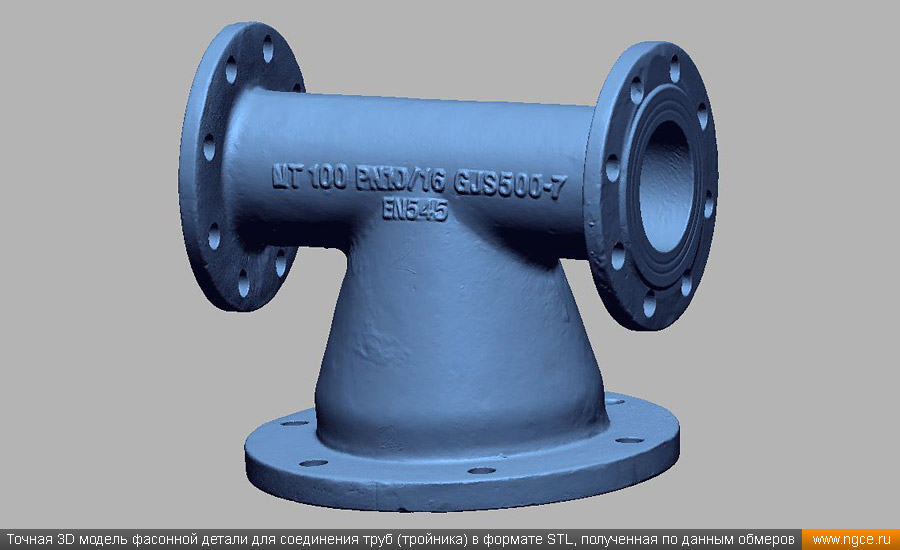

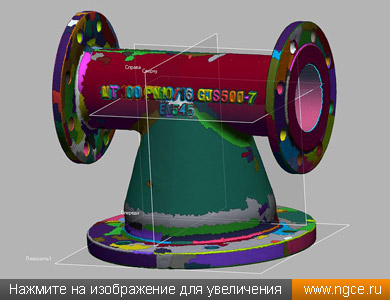

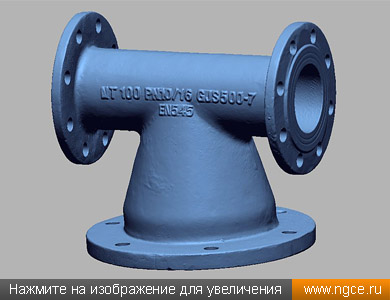

Обмерные 3D модели деталей в формате STL, полученные в результате 3D сканирования:

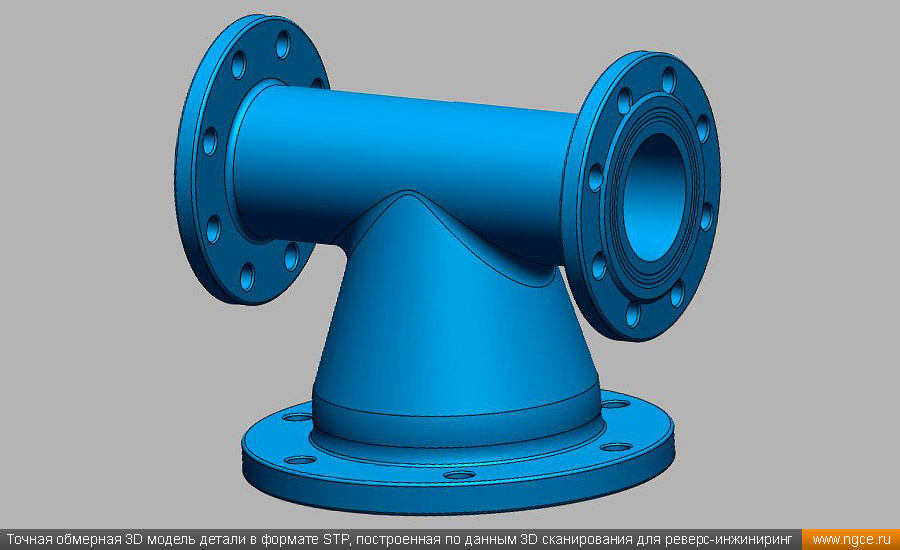

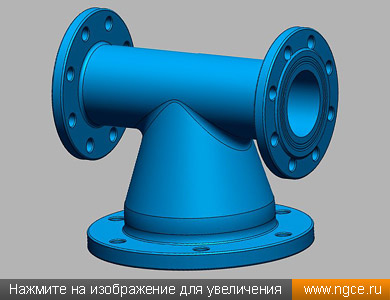

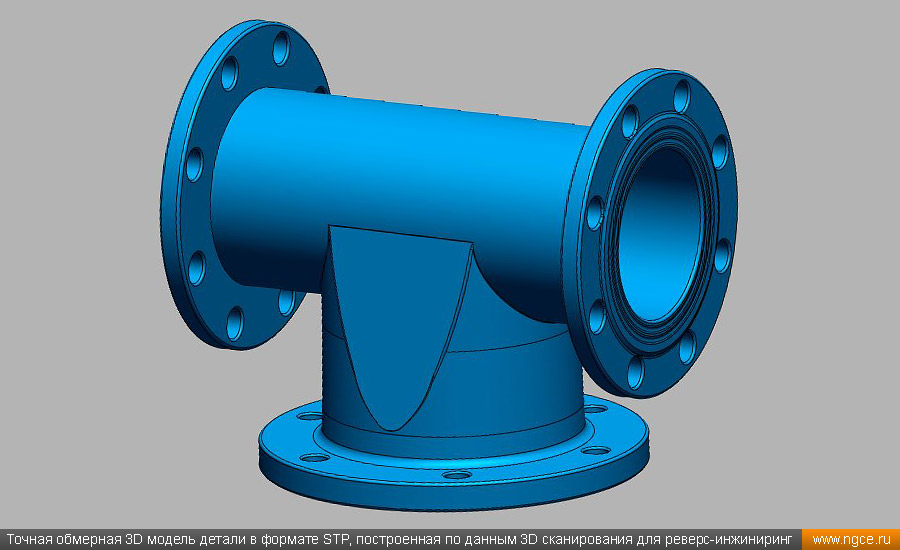

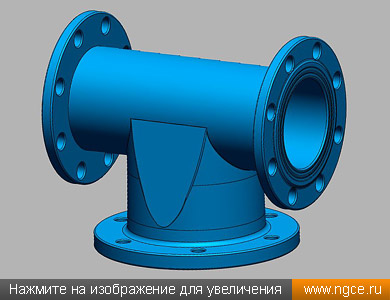

Обмерные 3D модели деталей в формате STP, построенные по моделям в формате STL:

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели».
