3D сканирование и моделирование корпуса блока управления экраном для целей производства методом реверс-инжиниринг

3D сканирование и моделирование корпуса блока управления экраном

14.09.2022 г.

Инженерное предприятие «НГКИ» оперативно выполнило проект по 3D сканированию и построению точных обмерных трёхмерных моделей корпуса блока управления светодиодным экраном для организации производства таких корпусов на территории РФ методом реверс-инжиниринга (обратного инжиниринга). Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, который идеально подходит для подобных целей.

Обмеры корпуса блока управления светодиодным экраном проводились нашими специалистами по заказу компании, планирующей организацию производства таких же корпусов на территории РФ по технологии реверс-инжиниринг (reverse-engineering).

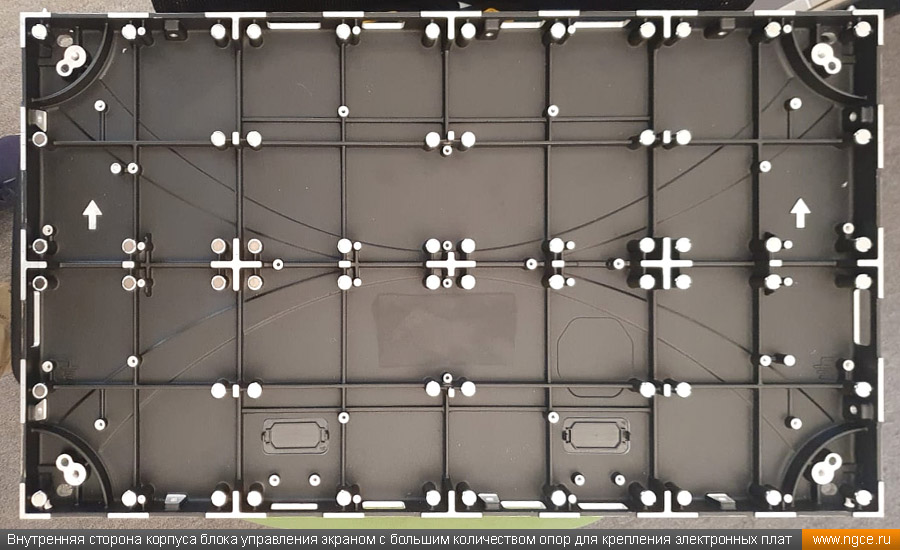

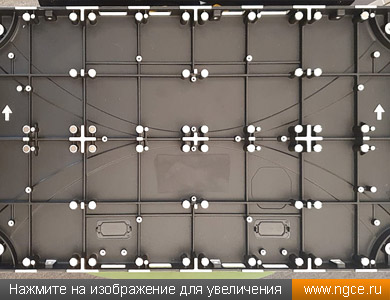

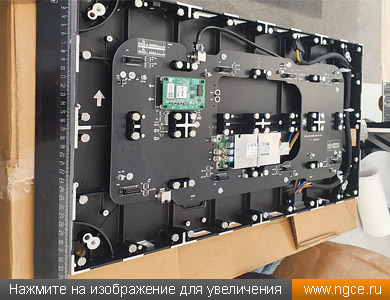

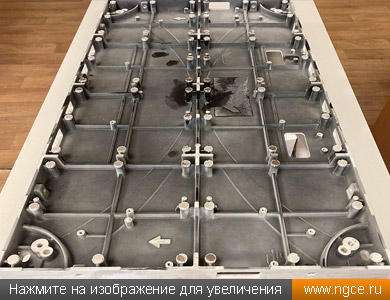

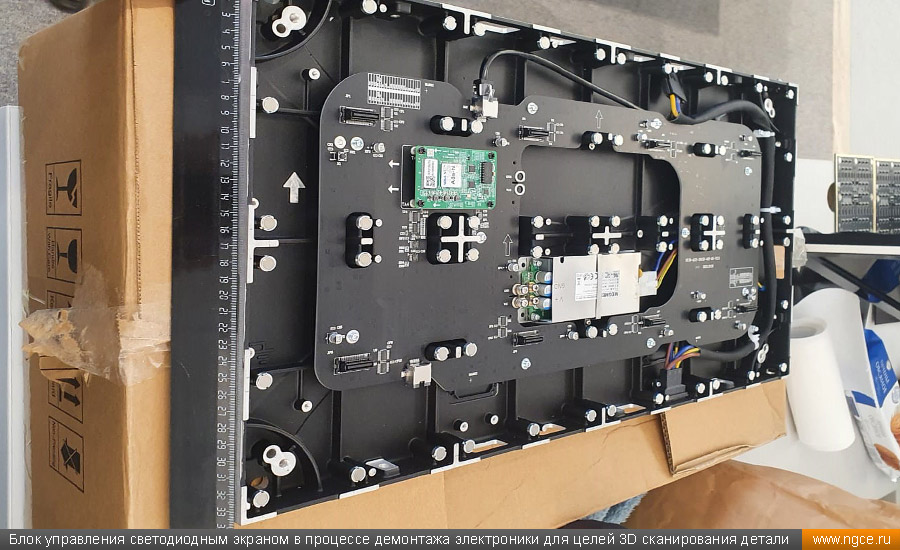

Блок управления светодиодным экраном в процессе демонтажа электроники для целей 3D сканирования детали Внутренняя сторона корпуса блока управления экраном с большим количеством опор для крепления электронных плат

Внешняя сторона корпуса блока управления светодиодным экраном очень проста, поэтому при её 3D сканировании не возникло совершенно никаких сложностей. Однако на внутренней стороне корпуса имеется большое количество опор для крепления на них электронных плат. Сами опоры имеют сложную форму и сгруппированы по несколько штук для удобства крепления плат и проводов внутри корпуса.

Именно во время обмеров внутренней стороны корпуса у нас и возникли определённые сложности. 3D сканирование внутренней стороны корпуса блока управления светодиодным экраном при стандартных настройках 3D сканера привело к искажениям формы опор и появлению больших теней, что оказалось неудовлетворительным результатом.

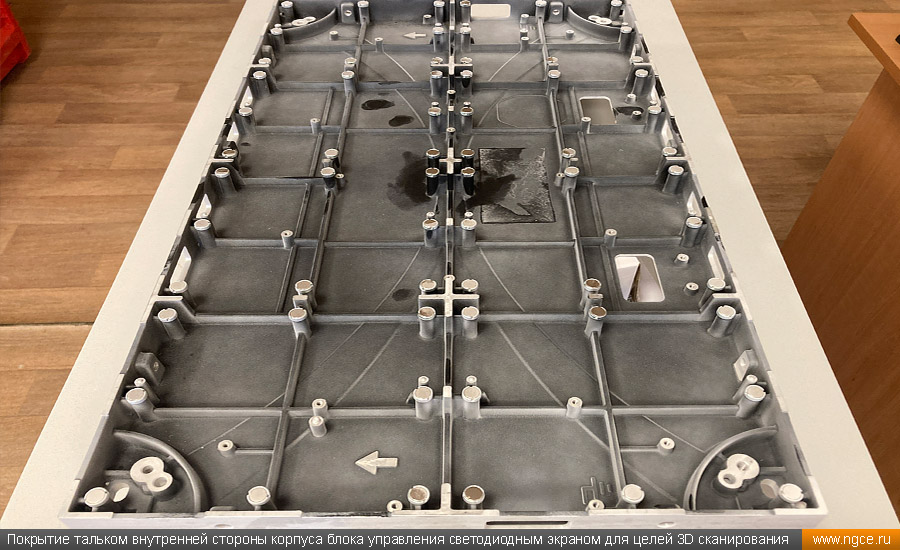

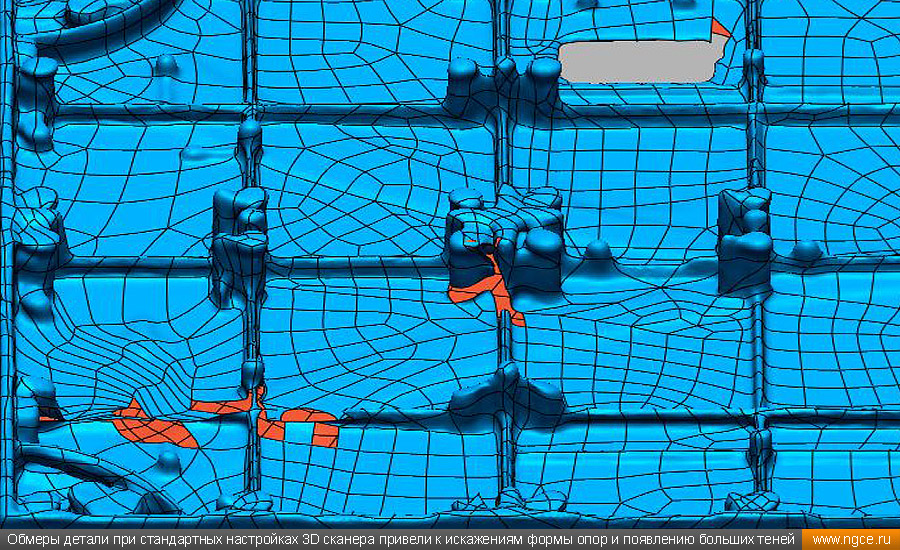

Покрытие тальком внутренней стороны корпуса блока управления светодиодным экраном для целей 3D сканирования Обмеры детали при стандартных настройках 3D сканера привели к искажениям формы опор и появлению больших теней, что оказалось неудовлетворительным результатом

С целью достижения хороших результатов обмерных работ наши специалисты были вынуждены значительно поднять плотность 3D сканирования, что существенно увеличило и время на обработку сделанных сканов, но зато в итоге был получен вполне приемлемый результат в формате STL. После этого уже без всяческих помех нами была построена итоговая обмерная 3D модель детали в формате STP, которая и была передана Заказчику работ.

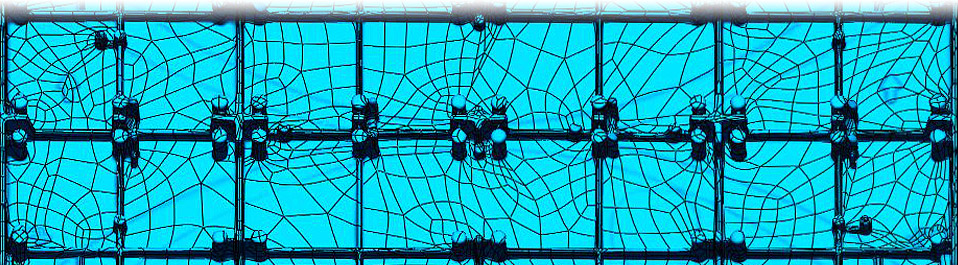

3D модели корпуса блока управления в форматах STL и STP для реверс-инжиниринга

Ниже вы сможете посмотреть итоговые 3D модели корпуса блока управления светодиодным экраном в форматах STL и STP, созданные нашими специалистами по данным высокоточных обмерных работ:

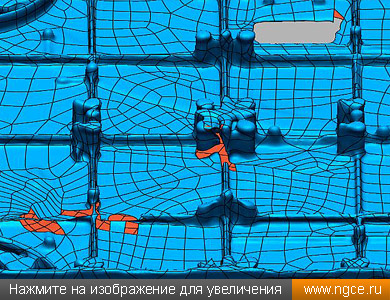

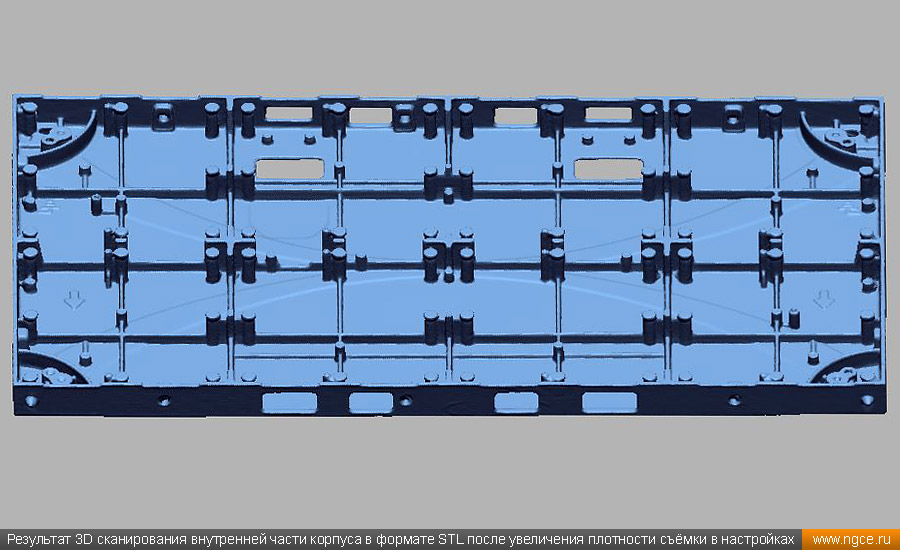

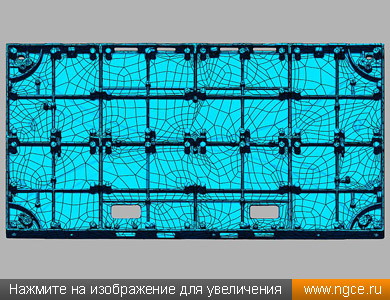

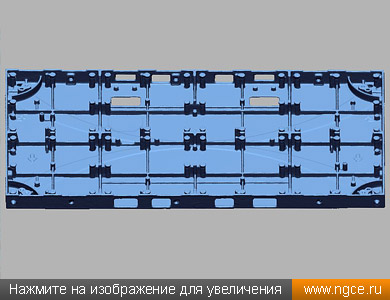

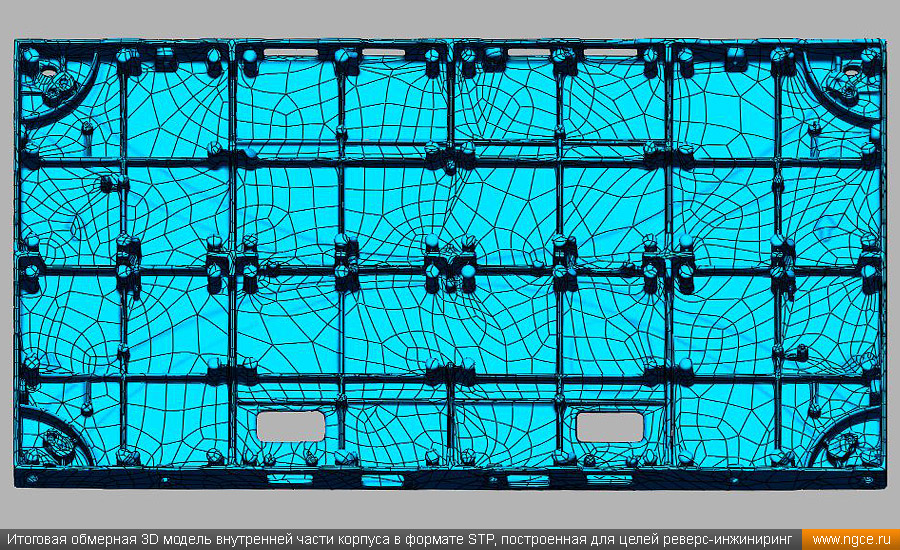

Результат 3D сканирования внутренней части корпуса в формате STL после увеличения плотности съёмки в настройках 3D сканера Итоговая обмерная 3D модель внутренней части корпуса блока управления светодиодным экраном в формате STP, построенная по данным 3D сканирования для целей реверс-инжиниринг

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «Реверс-инжиниринг: 3D сканирование с микронной точностью, 3D обмерные модели».
