3D сканирование и моделирование деталей редуктора для реверс-инжиниринга

Специалисты инженерной компании «НГКИ» оперативно выполнили проект по 3D сканированию и построению точных обмерных трёхмерных моделей деталей редуктора для компании, производящей автомобильную технику.

У компании, производящей автомобильную технику, возникла задача модификации редуктора мотора для установки на новую модель машины. Для этого была необходима точная обмерная модель деталей редуктора. С этой задачей представители компании обратили к нам, поскольку у нас имеется всё необходимое оборудование и большой опыт подобных работ.

Нам были заказаны точные обмерные модели деталей в формате STP, построенные по результатам 3D сканирования с контролем формы и взаимного положения основных поверхностей и осей деталей.

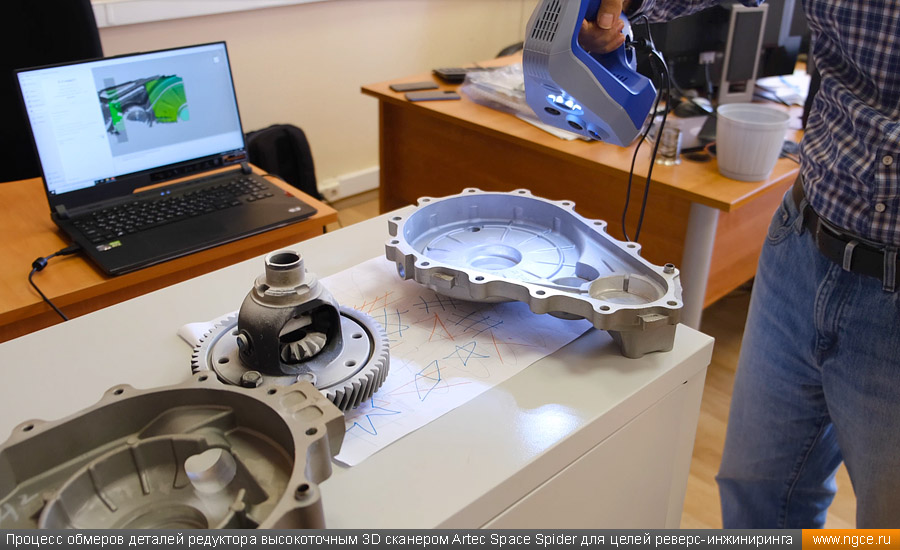

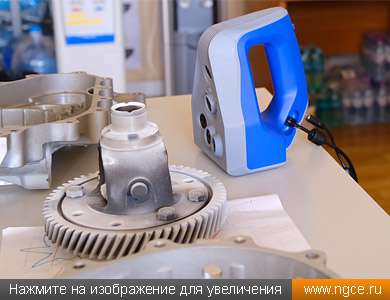

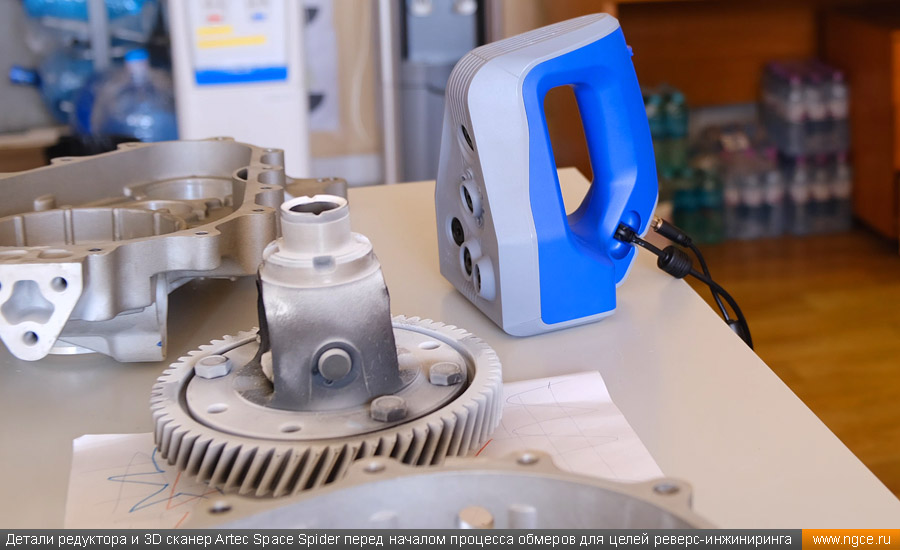

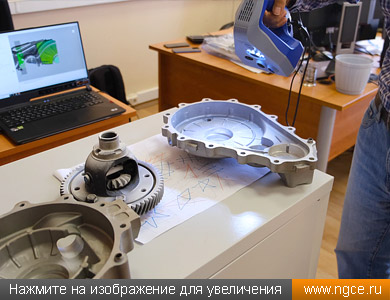

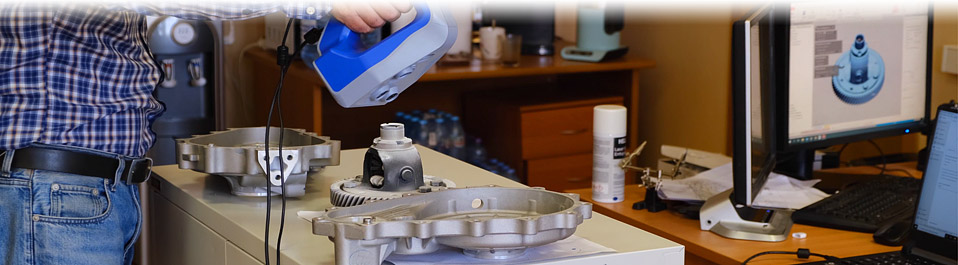

Обмерные работы всех деталей редуктора были проведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

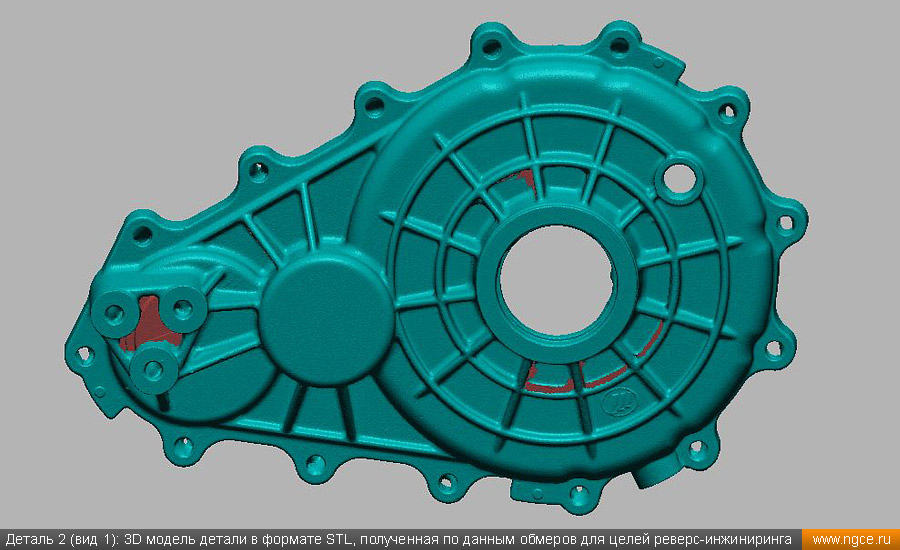

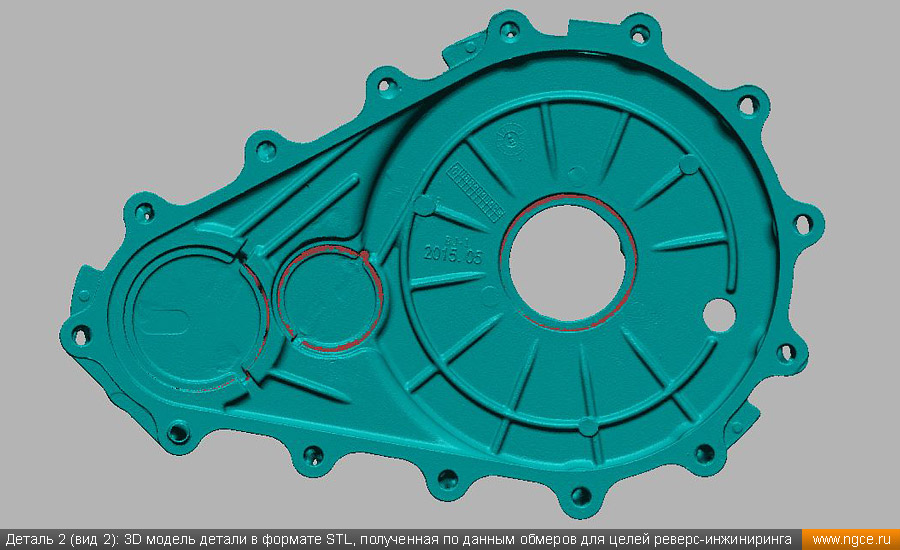

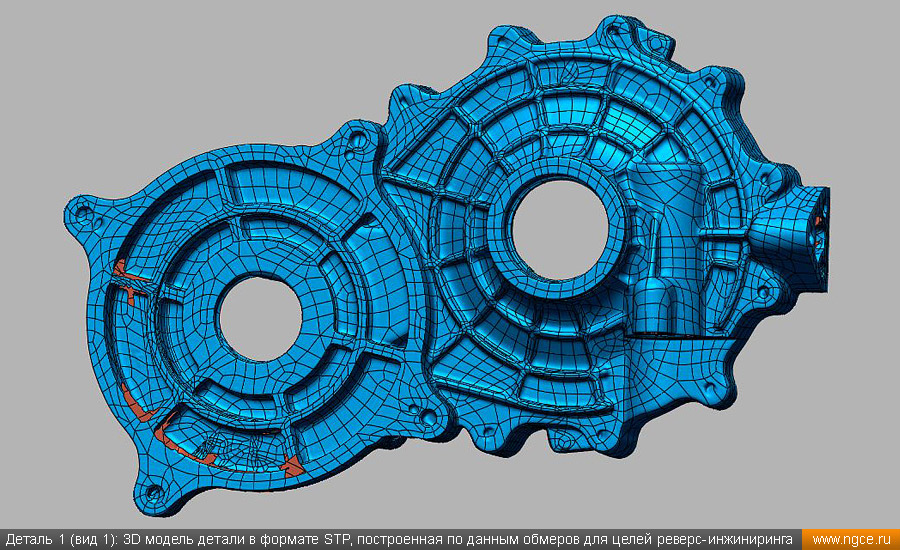

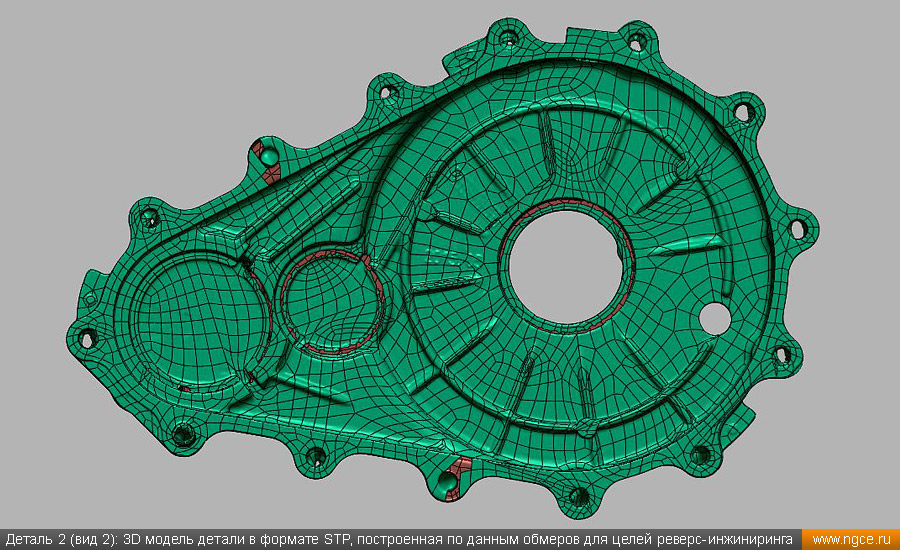

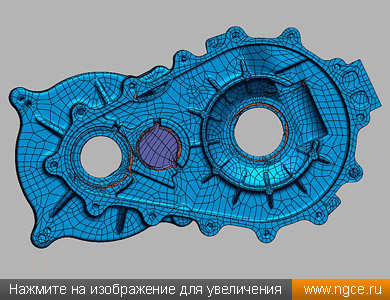

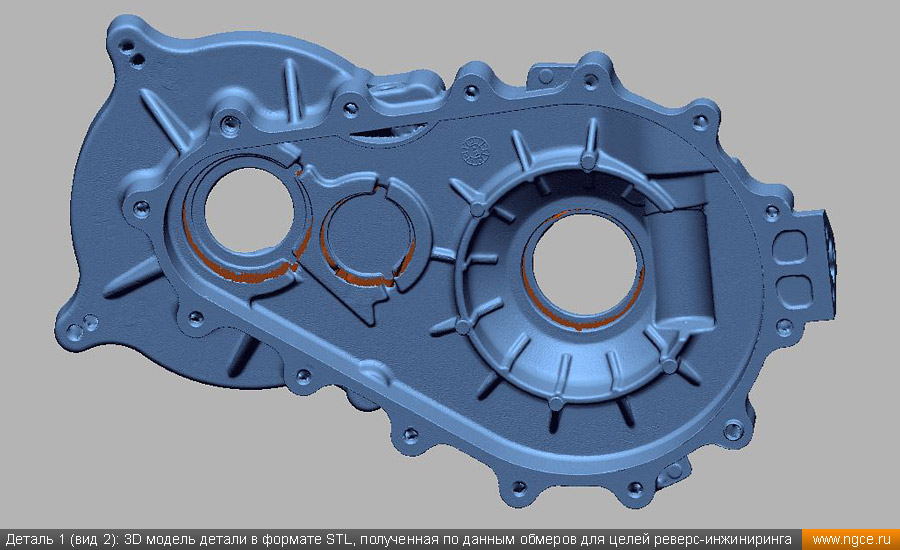

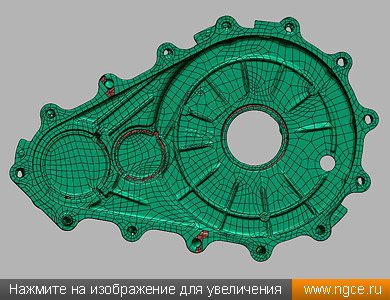

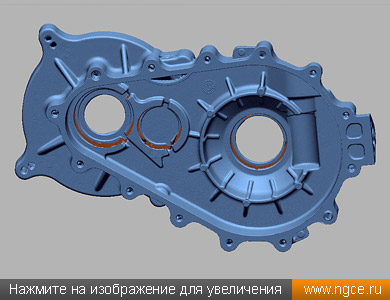

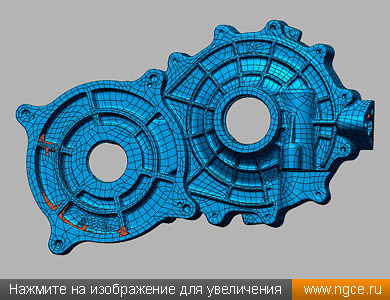

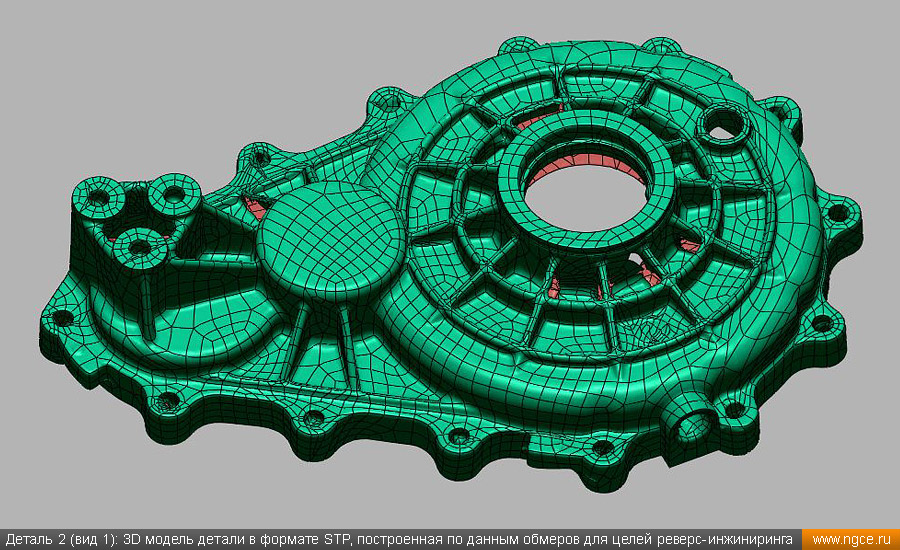

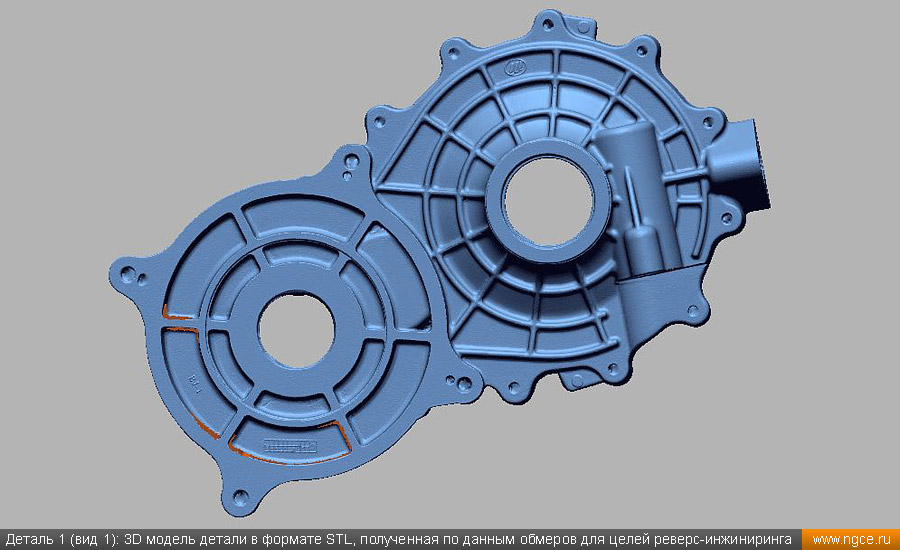

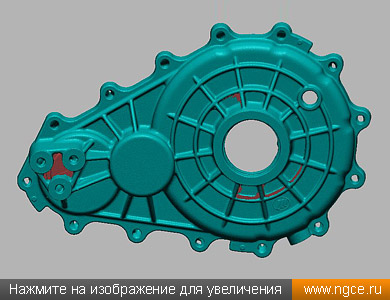

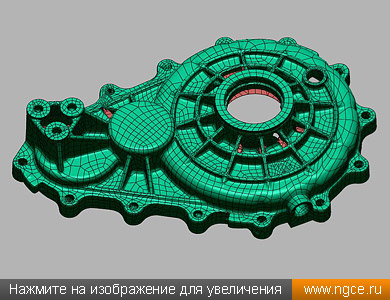

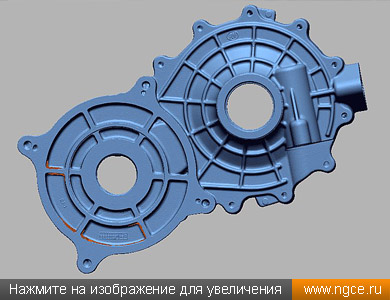

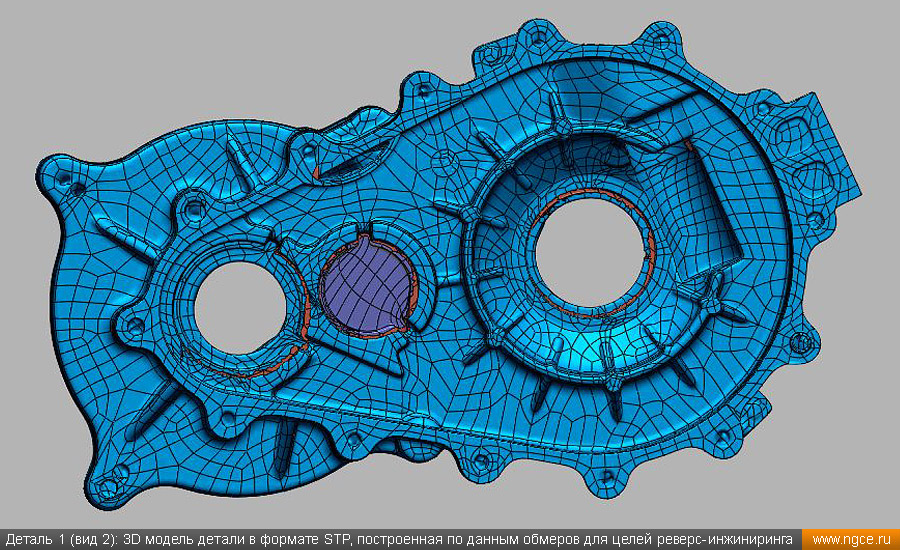

Ниже приведены примеры двух деталей редуктора двигателя в форматах STL и STP без доработки:

Также предлагаем вам посмотреть короткий видеоролик, в котором показаны собственно обмеры деталей редуктора приводного агрегата и полученные в результате сканирования 3D модели:

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
