3D сканирование и моделирование детали с доработкой для целей её производства методом реверс-инжиниринга

3D сканирование и моделирование детали для целей реверс-инжиниринга

15.03.2022 г.

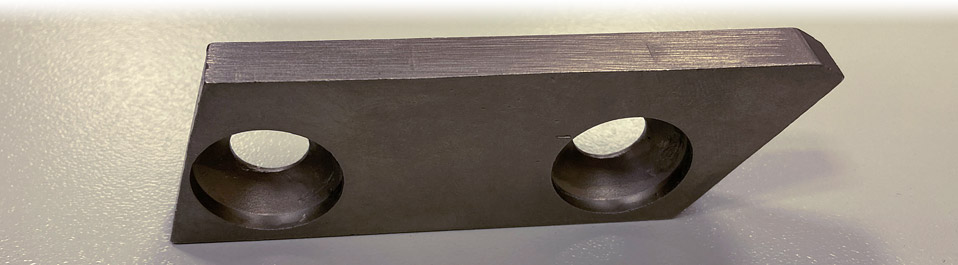

Инженерная компания «НГКИ» оперативно выполнила проект по 3D сканированию и построению точной обмерной трёхмерной модели детали, представляющей собой скребок из стали, с доработкой для целей её производства методом реверс-инжиниринга.

Очередной Заказчик обратился в нашу компанию с просьбой выполнить 3D сканирование детали (стального скребка) и построить её точную обмерную 3D модель с учётом исходной проектной формы всех поверхностей. Особенностью данной детали являлось отсутствие плоских посадочных поверхностей, поэтому создать его точную модель путём обмеров вручную не представлялось возможным.

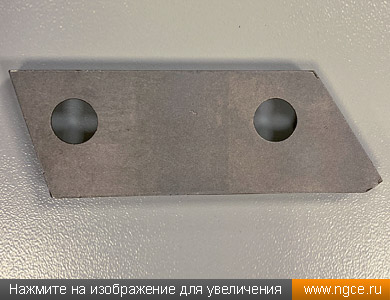

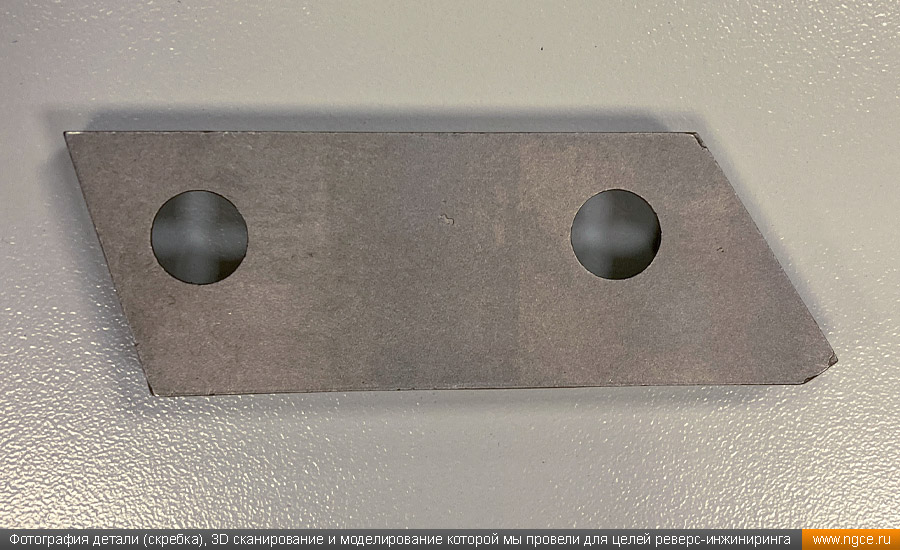

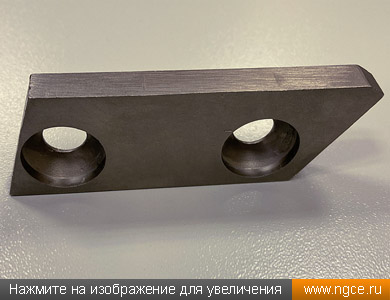

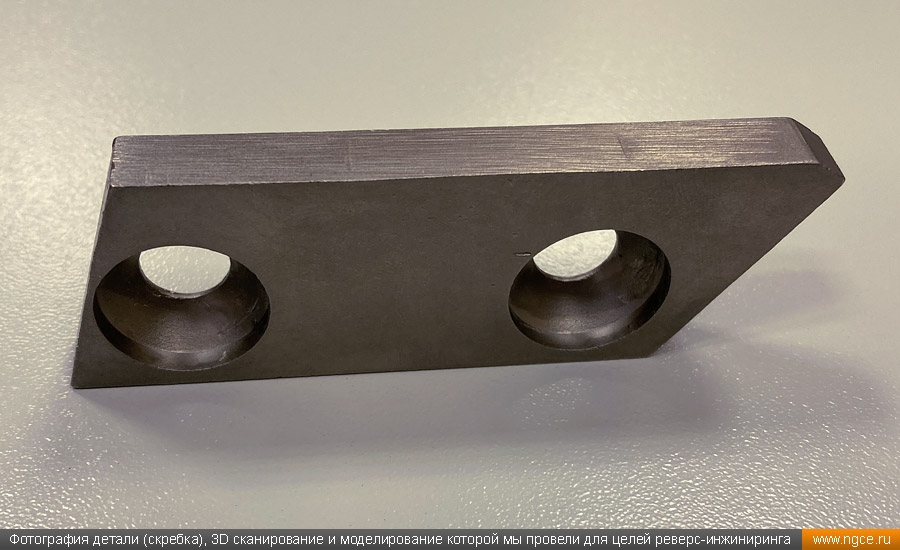

Фотография детали (скребка), 3D сканирование и моделирование которой мы провели для целей реверс-инжиниринга Фотография детали (скребка), 3D сканирование и моделирование которой мы провели для целей реверс-инжиниринга

3D обмеры детали с метрологической точностью для целей реверс-инжиниринг

Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим производить измерения с метрологической точностью (до 0,05 мм), что наилучшим образом подходит для применения в целях реверс-инжиниринга (обратного инжиниринга).

На стадии обработки наши специалисты затянули неизбежные при 3D сканировании тени и создали исходную модель в формате STL. Далее в полном соответствии с исходной 3D моделью в формате STL была построена твердотельная 3D модель в формате STL.

В соответствии с заданием Заказчика, форма всех поверхностей детали была приведена к проектной, все основные поверхности скребка были аппроксимированы плоскостями, а сложные отверстия на нём — цилиндрами и конусами. Всё это было нами сделано с условием сохранения минимума СКО между сканированной поверхностью и проектной формой этой же поверхности.

Ниже представлены обмерные 3D модели детали в форматах STL и STP, а также итоговая 3D модель в формате STP с доработкой поверхностей на соответствие проектной форме, которая нами и была передана Заказчику для целей проектирования и производства детали методом реверс-инжиниринга (для увеличения нажмите на изображение):

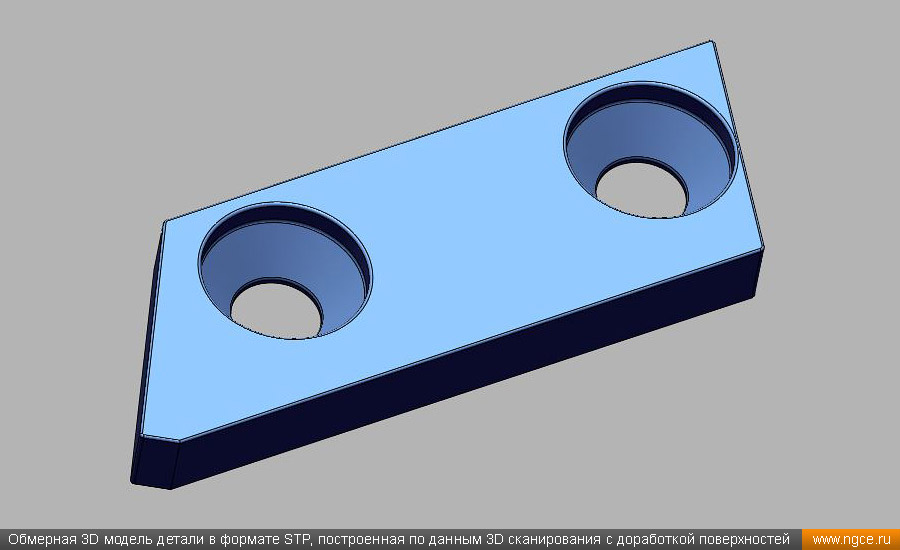

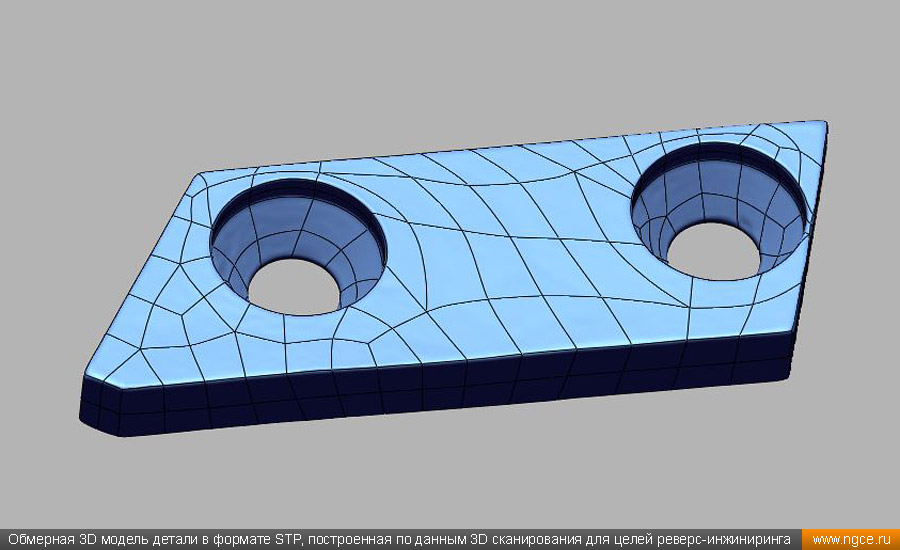

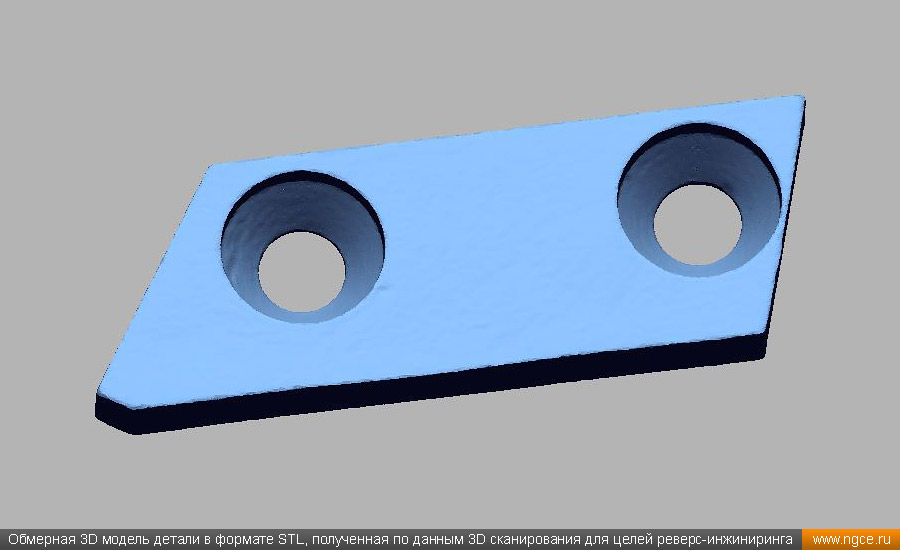

Обмерная 3D модель детали в формате STL, полученная по данным 3D сканирования для целей реверс-инжиниринга Обмерная 3D модель детали в формате STP, построенная по данным 3D сканирования для целей реверс-инжиниринга Обмерная 3D модель детали в формате STP, построенная по данным 3D сканирования с доработкой поверхностей

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
