3D сканирование и моделирование деталей дробильной машины для целей их производства методом реверс-инжиниринга

3D сканирование и моделирование деталей машины для reverse engineering

22.02.2022 г.

Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению обмерных трёхмерных моделей деталей дробильной машины для целей их производства методом реверс-инжиниринга (reverse engineering).

Компания, занимающаяся разработкой оборудования для приготовления компонентов пищевой продукции, заказала нам обмерные 3D модели пяти деталей и барабана дробильной машины. Обмерные работы были осуществлены методом 3D сканирования при помощи портативных ручных сканирующих систем Artec Eva и Artec Space Spider.

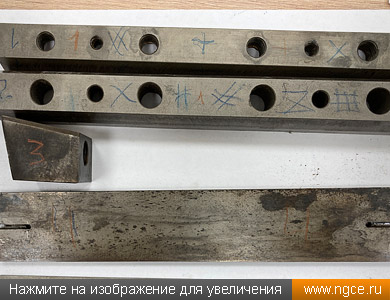

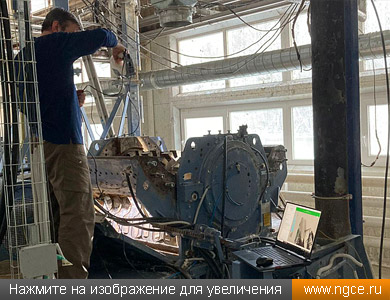

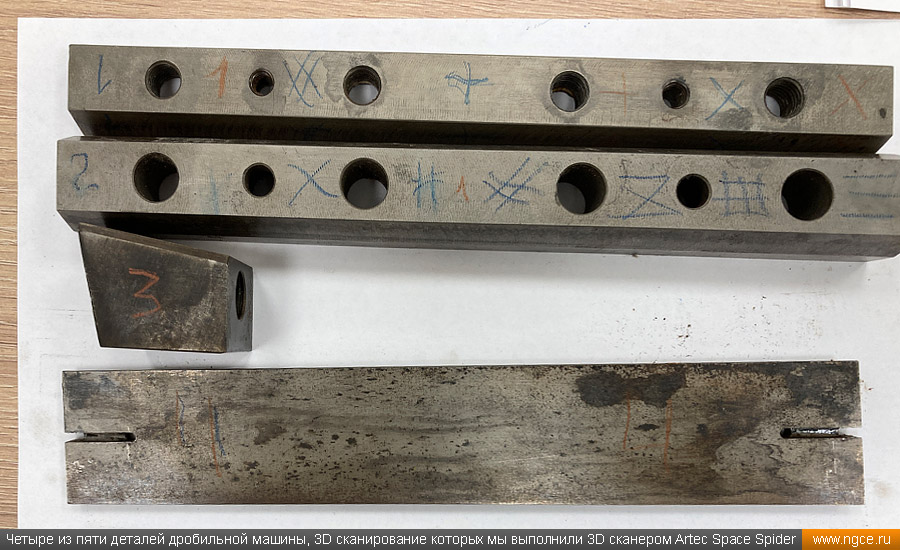

Четыре из пяти деталей дробильной машины, 3D сканирование которых мы выполнили 3D сканером Artec Space Spider 3D сканирование барабана дробильной машины производится системой Artec Eva для целей реверс-инжиниринга

3D обмеры деталей дробильной машины с микронной точностью для реверс-инжиниринг

По пяти деталям мы согласовали с нашим Заказчиком получение твердотельных обмерных 3D моделей максимально возможной точности в формате STP. Обмеры деталей машины были произведены нашим высокоточным 3D сканером Artec Space Spider, который позволяет выполнять измерения с точностью до 0,05 мм и разрешением до 0,1 мм, что является просто идеальным результатом для целей реверс-инжиниринга.

Ниже представлены обмерные 3D модели деталей в форматах STL и STP, которые и были переданы Заказчику для целей проектирования и дальнейшего производства этих деталей дробильной машины методом реверс-инжиниринга:

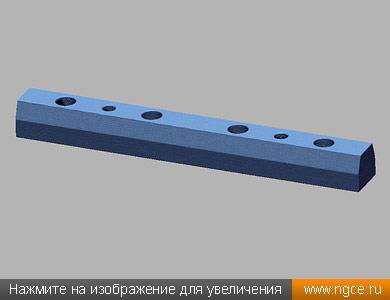

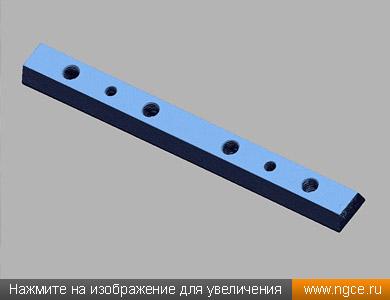

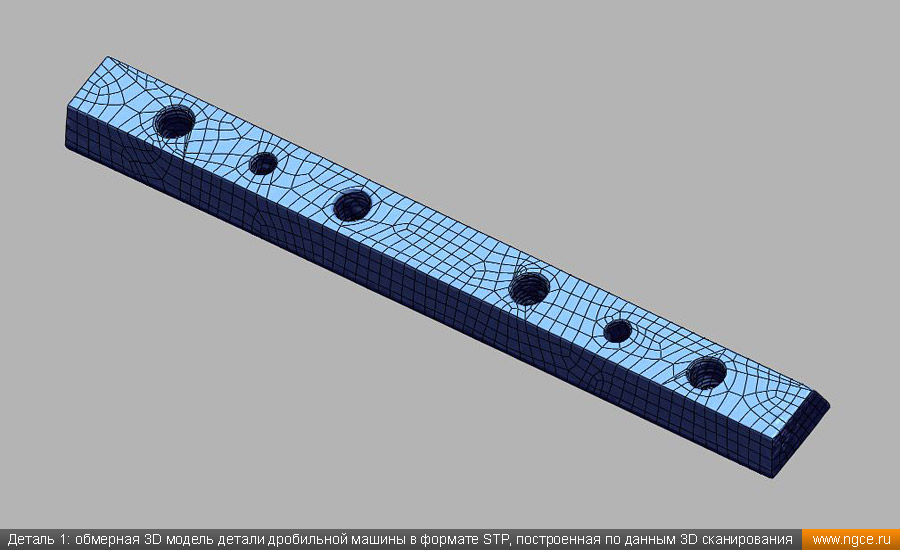

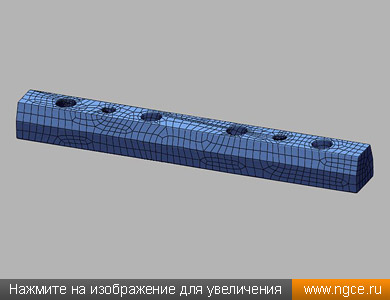

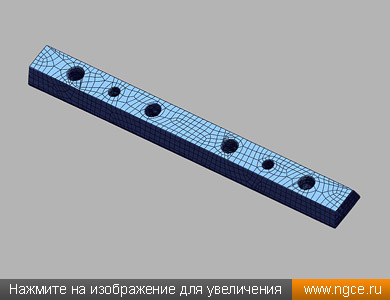

Деталь 1: обмерная 3D модель детали дробильной машины в формате STL, полученная по данным обмерных работ Деталь 1: обмерная 3D модель детали дробильной машины в формате STP, построенная по данным 3D сканирования

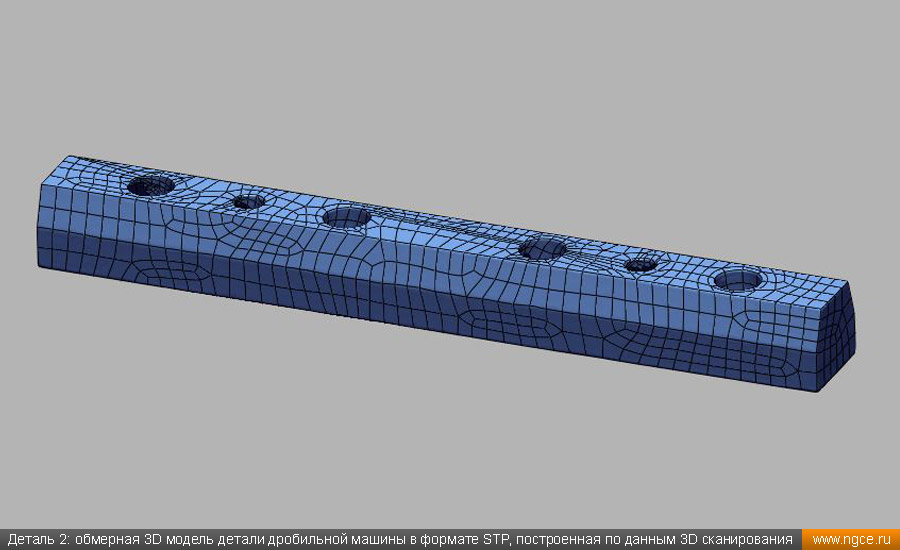

Деталь 2: обмерная 3D модель детали дробильной машины в формате STL, полученная по данным обмерных работ Деталь 2: обмерная 3D модель детали дробильной машины в формате STP, построенная по данным 3D сканирования

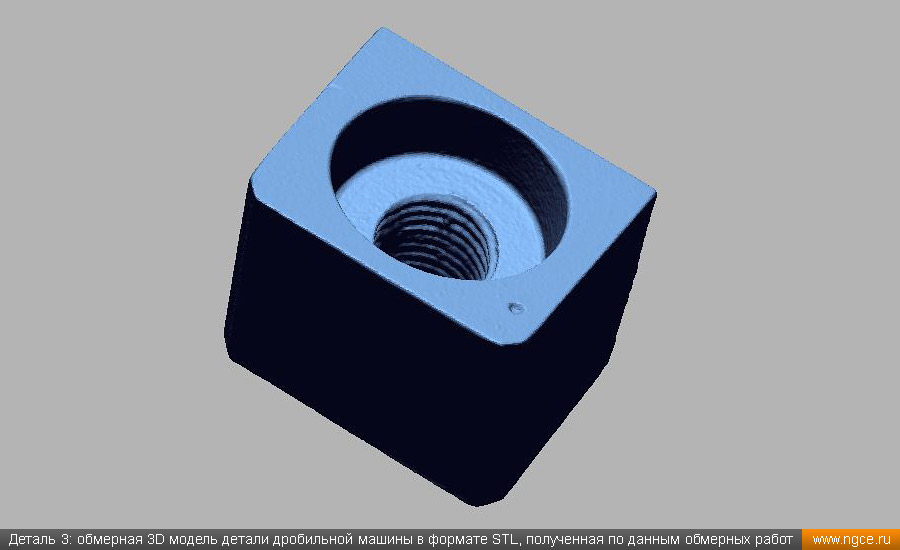

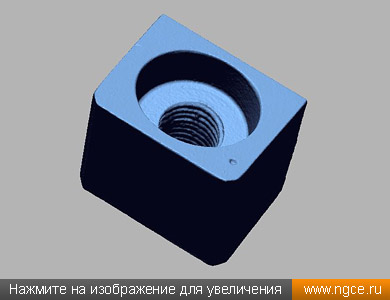

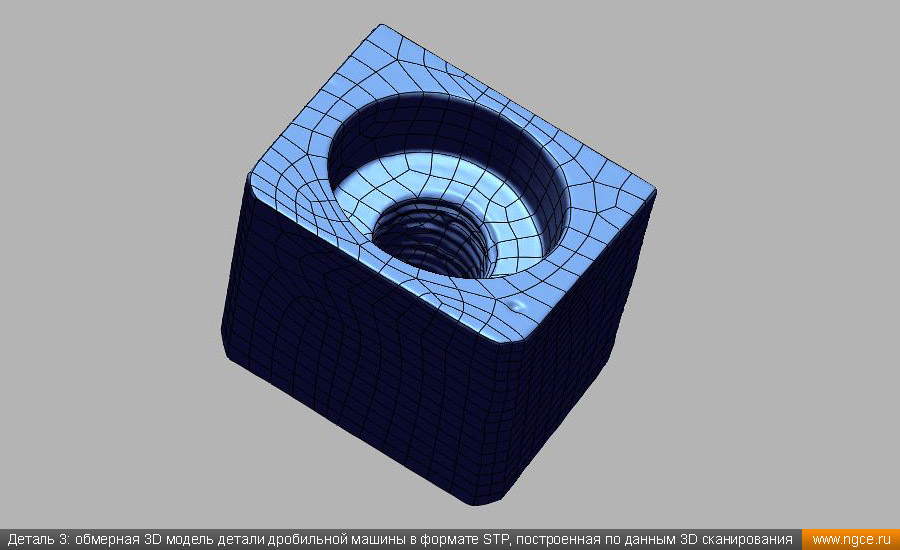

Деталь 3: обмерная 3D модель детали дробильной машины в формате STL, полученная по данным обмерных работ Деталь 3: обмерная 3D модель детали дробильной машины в формате STP, построенная по данным 3D сканирования

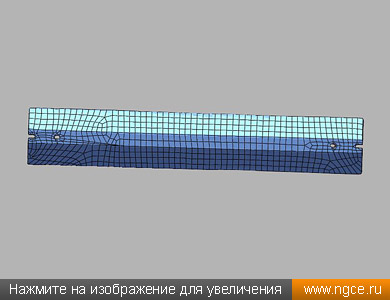

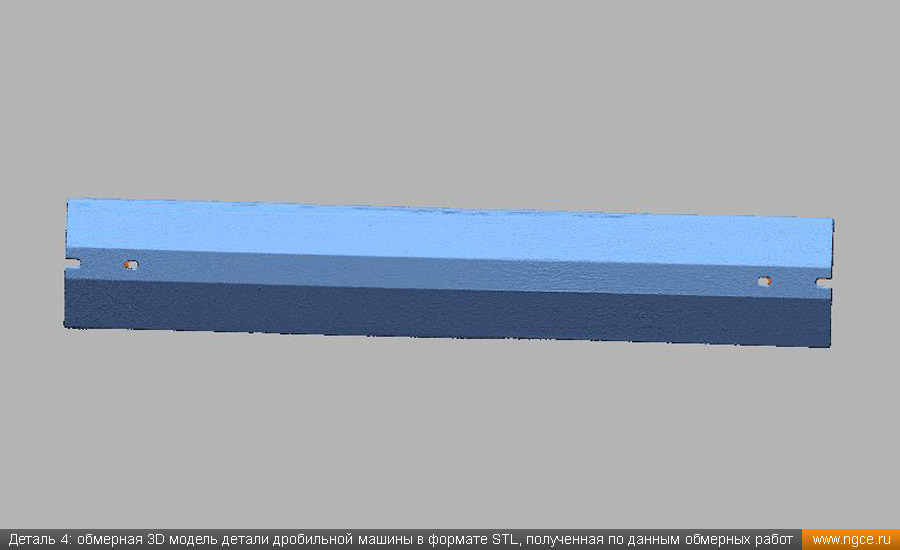

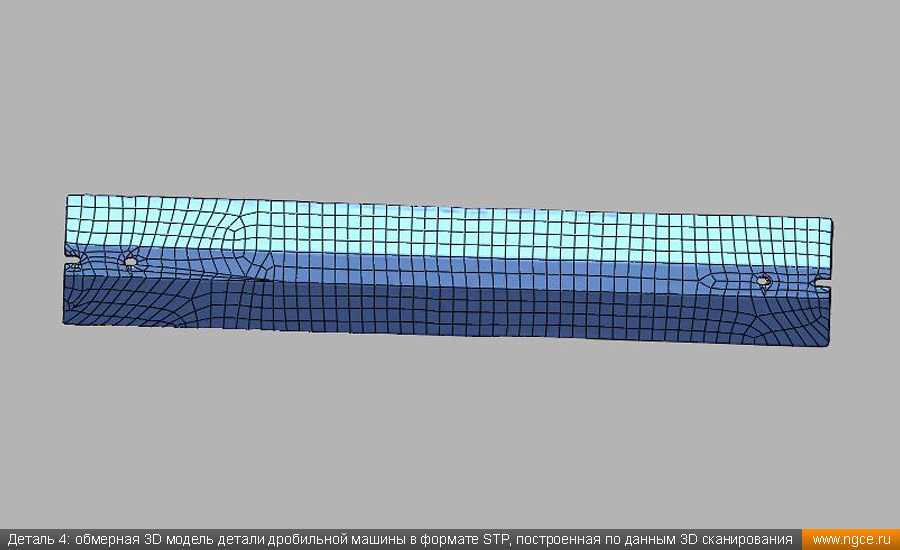

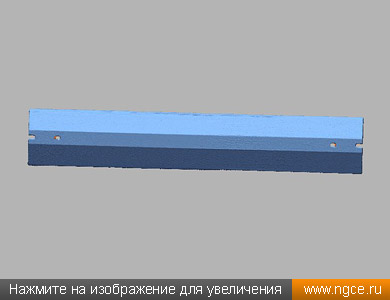

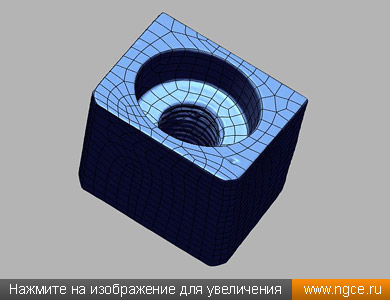

Деталь 4: обмерная 3D модель детали дробильной машины в формате STL, полученная по данным обмерных работ Деталь 4: обмерная 3D модель детали дробильной машины в формате STP, построенная по данным 3D сканирования

3D обмеры деталей машины сканером Artec Eva для целей reverse engineering

Что касается барабана дробильной машины, то на производстве сотрудники отказались разбирать его на детали, поэтому создать обмерную 3D модель без пропусков/теней возможности совсем никакой не было. И действительно, подобраться к каждой из внутренних деталей барабана не представлялось возможным даже при весьма скромных размерах ручного 3D сканера Artec Eva, которым производилось 3D сканирование барабана дробильной машины. По этой причине мы договорились с Заказчиком сделать всё возможное, чтобы получить максимально полное облако точек 3D сканирования и построить 3D модель доступных для сканирования частей барабана в виде единой модели в формате STL. Что и было нами сделано.

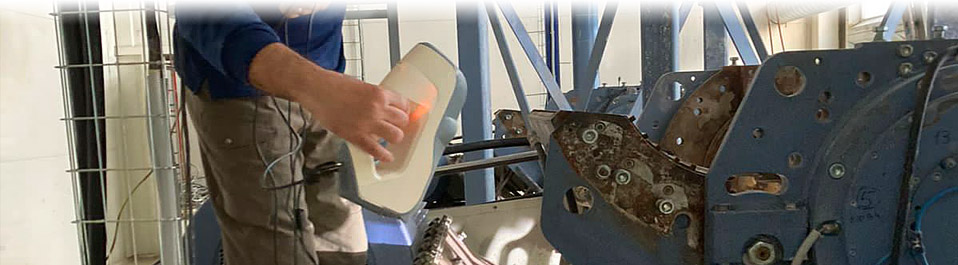

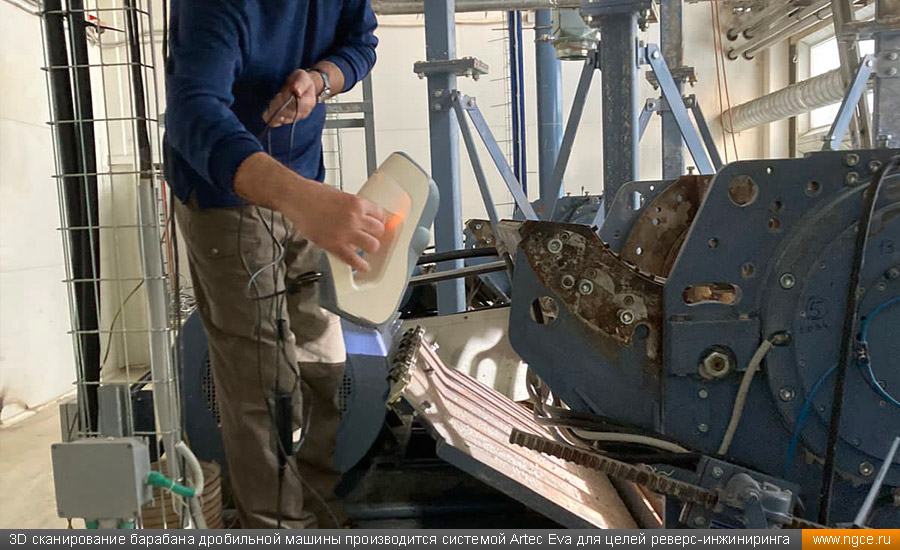

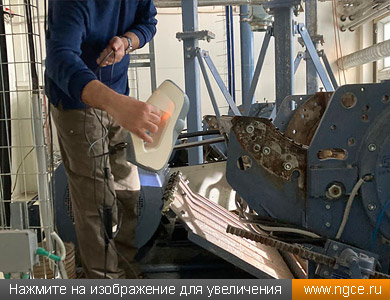

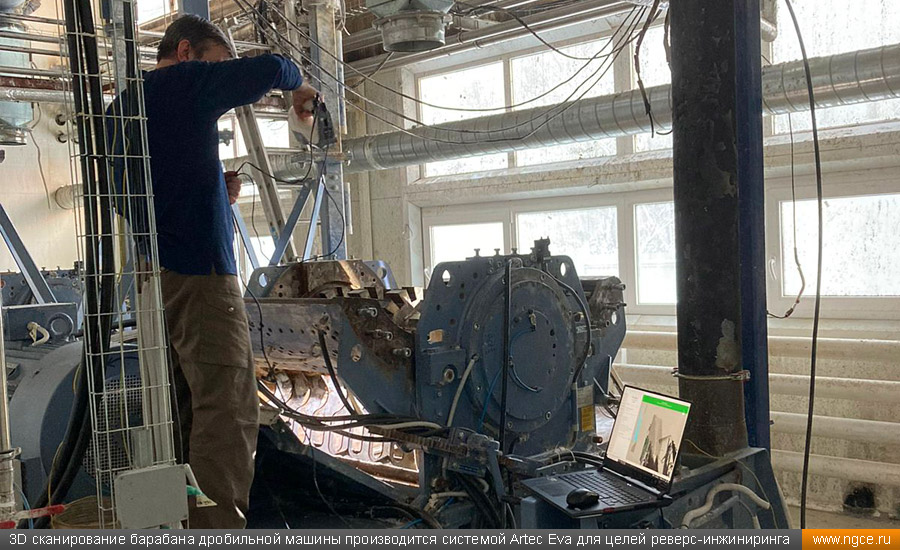

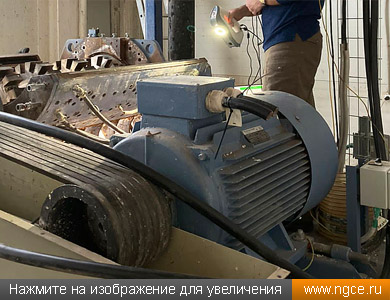

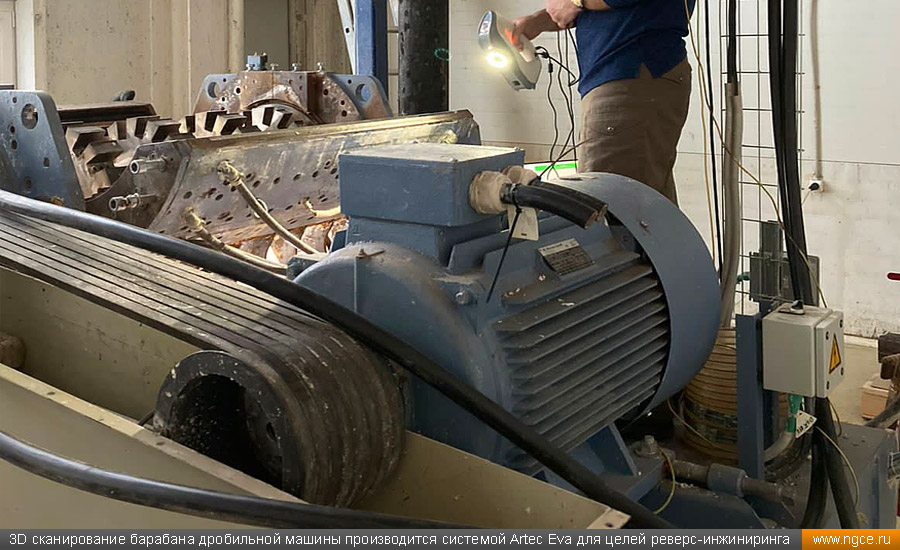

3D сканирование барабана дробильной машины производится системой Artec Eva для целей реверс-инжиниринга 3D сканирование барабана дробильной машины производится системой Artec Eva для целей реверс-инжиниринга

3D сканирование заняло один рабочий день. На построение обмерных 3D моделей деталей в формате STP также потребовался один день. Построение обмерной модели барабана дробильной машины в формате STL заняло три дня из-за очень внушительного размера барабана, большого количества точек 3D сканирования и высокой сложности формы обмеряемого объекта.

Ниже представлена обмерная 3D модель барабана дробильной машины в формате STL, которая и была передана Заказчику для целей проектирования и производства методом реверс-инжиниринга:

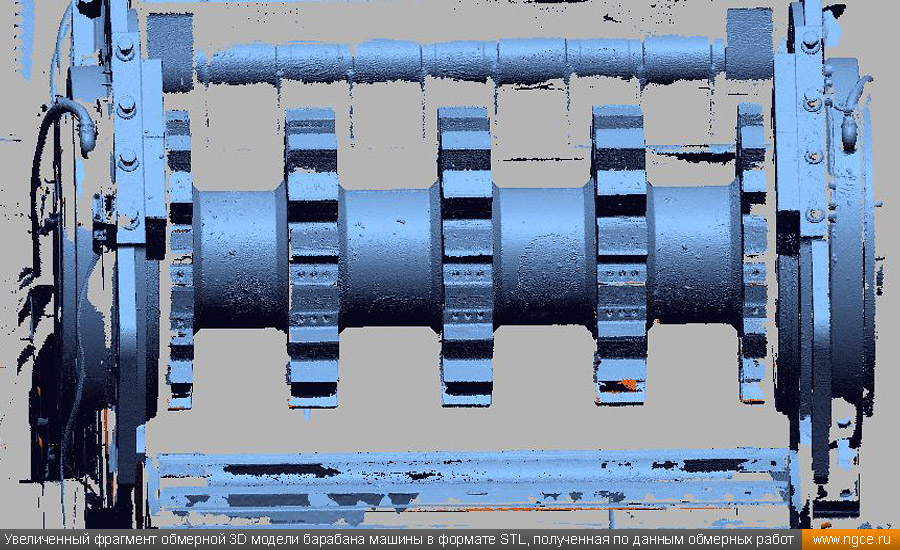

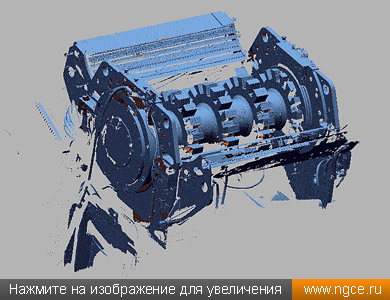

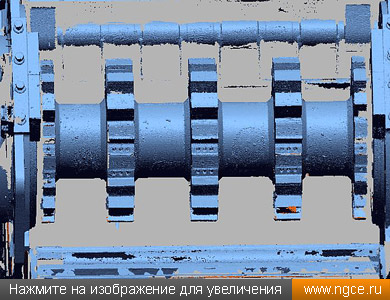

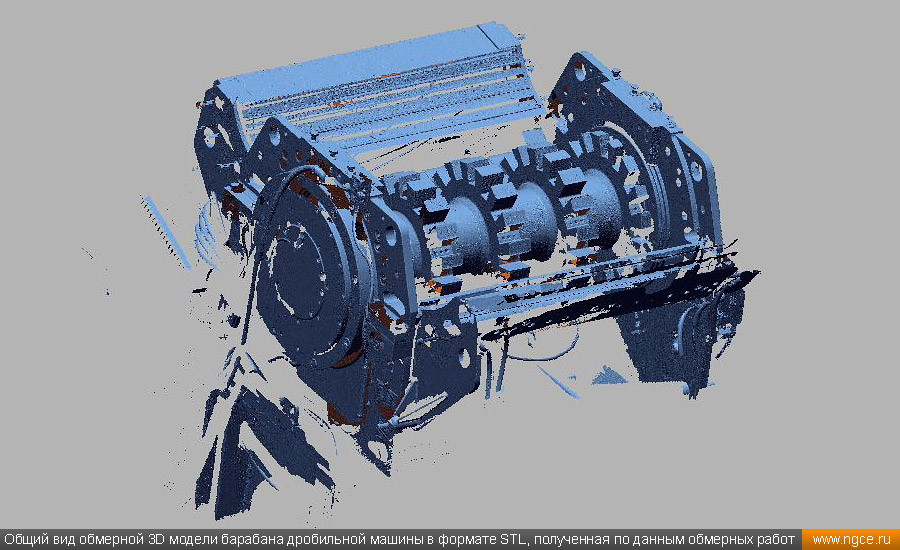

Общий вид обмерной 3D модели барабана дробильной машины в формате STL, полученная по данным обмерных работ Увеличенный фрагмент обмерной 3D модели барабана машины в формате STL, полученная по данным обмерных работ

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
