3D сканирование и моделирование кронштейна с доработкой для целей его производства методом реверс-инжиниринга

3D сканирование и моделирование кронштейна для реверс-инжиниринга

14.01.2022 г.

Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по 3D сканированию и построению обмерной трёхмерной модели кронштейна с доработкой для целей его производства методом реверс-инжиниринга.

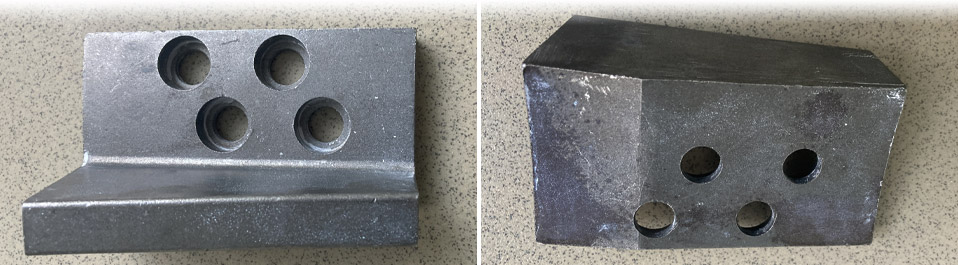

Нашему Заказчику для целей реверс-инжиниринга потребовалась точная обмерная трёхмерная модель кронштейна. Особенностью этого кронштейна являлось отсутствие плоских посадочных поверхностей, поэтому создать его точную 3D модель с помощью обмеров вручную не представлялось возможным.

3D обмеры детали с микронной точностью для целей реверс-инжиниринг

Обмерные работы были произведены нашим портативным ручным высокоточным 3D сканером Artec Space Spider. Поэтапно была создана 3D модель в формате STL, а затем она была переведена в формат STP.

По просьбе Заказчика нами также была осуществлена небольшая доработка полученной модели: с одной из сторон он попросил «срезать» 5,5 мм, но сохранив при этом криволинейную форму её поверхности, что и было сделано.

В результате Заказчик получил от нас точные обмерные модели детали в формате STP.

Ниже представлены обмерные 3D модели кронштейна в форматах STL и STP, а также итоговая 3D модель в формате STP со срезанной стороной, которая и была передана Заказчику для целей проектирования и производства детали методом реверс-инжиниринга (для увеличения нажмите на изображение):

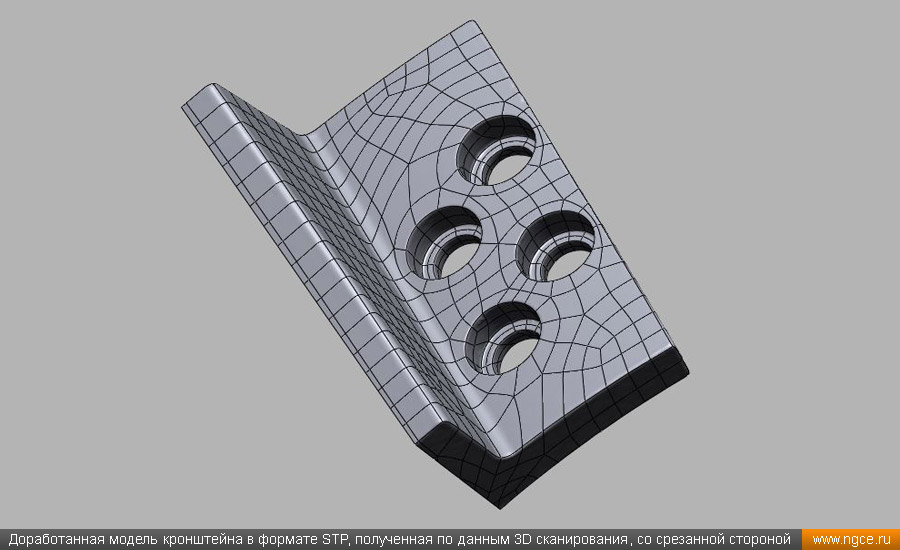

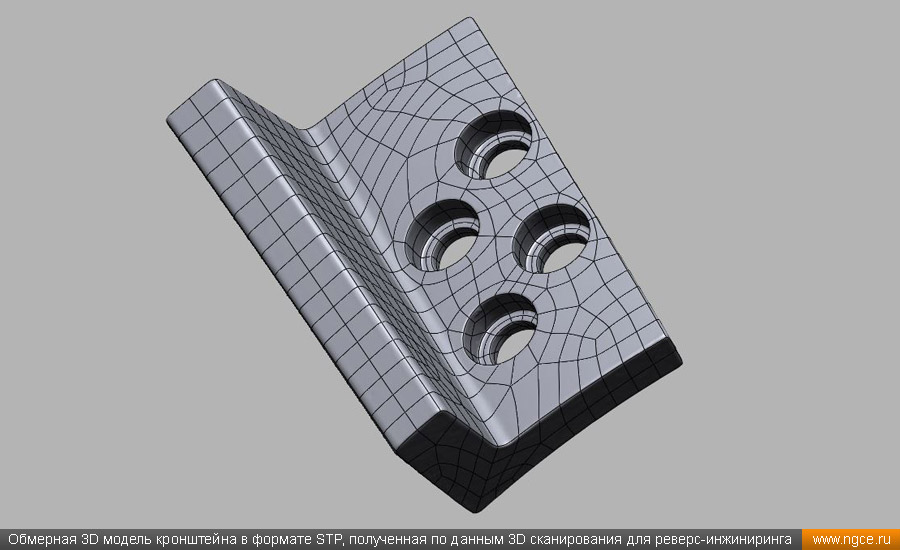

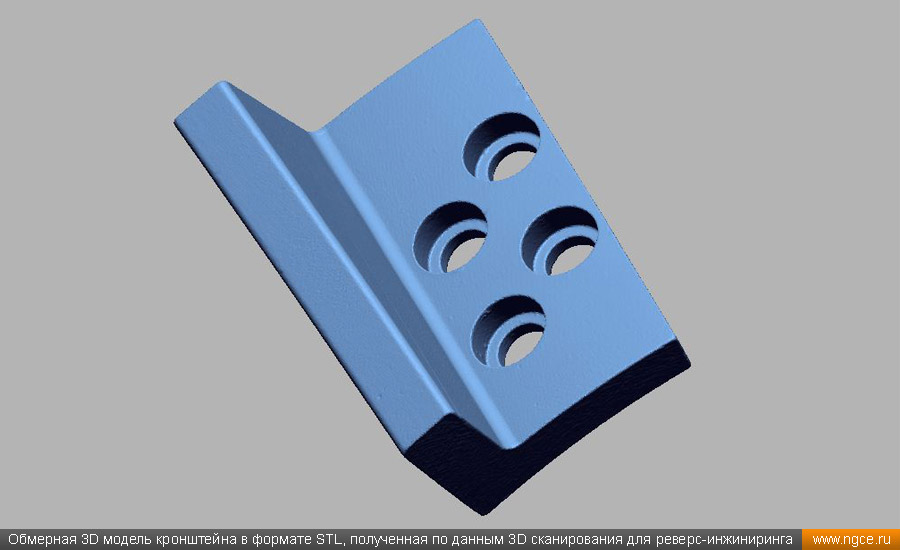

Обмерная 3D модель кронштейна в формате STL, полученная по данным 3D сканирования для реверс-инжиниринга Обмерная 3D модель кронштейна в формате STP, полученная по данным 3D сканирования для реверс-инжиниринга Доработанная модель кронштейна в формате STP, полученная по данным 3D сканирования, со срезанной стороной

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
