3D сканирование и моделирование деталей машин для целей их производства методом реверс-инжиниринга

3D сканирование и моделирование деталей машин для реверс-инжиниринга

15.11.2021 г.

Специалисты инженерного предприятия «НГКИ» оперативно выполнили проект по 3D сканированию и построению обмерных трёхмерных моделей деталей машин для целей их производства методом реверс-инжиниринга (обратного инжиниринга).

Компания, занимающаяся обслуживанием и ремонтом дорожной техники, заказала нам обмерные работы узла машин, состоящей из трёх деталей. Для целей проектирования деталей было необходимо осуществить 3D сканирование всех предоставленных образцов, а затем построить их точные обмерные 3D модели.

3D обмеры деталей машин с микронной точностью для целей реверс-инжиниринг

Требования Заказчика были вполне традиционными: произвести обмеры трёх деталей методом 3D сканирования и передать обмерные 3D модели в форматах STL и STEP. Это и было выполнено нашими специалистами в сжатые сроки. Обмерные работы были осуществлены нашим портативным ручным высокоточным 3D сканером Artec Space Spider, позволяющим выполнять измерения с точностью до 0,05 мм и разрешением до 0,1 мм, что является просто идеальным результатом для целей реверс-инжиниринга.

Ниже представлены обмерные 3D модели деталей в указанных в форматах STL и STEP, которые и были переданы Заказчику для целей проектирования и дальнейшего производства этих деталей машин методом реверс-инжиниринга (для увеличения нажмите на изображение):

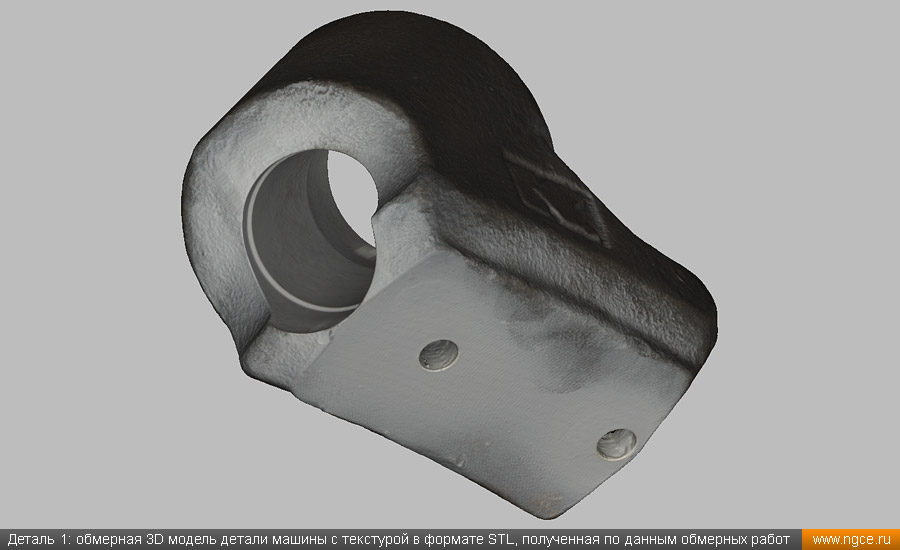

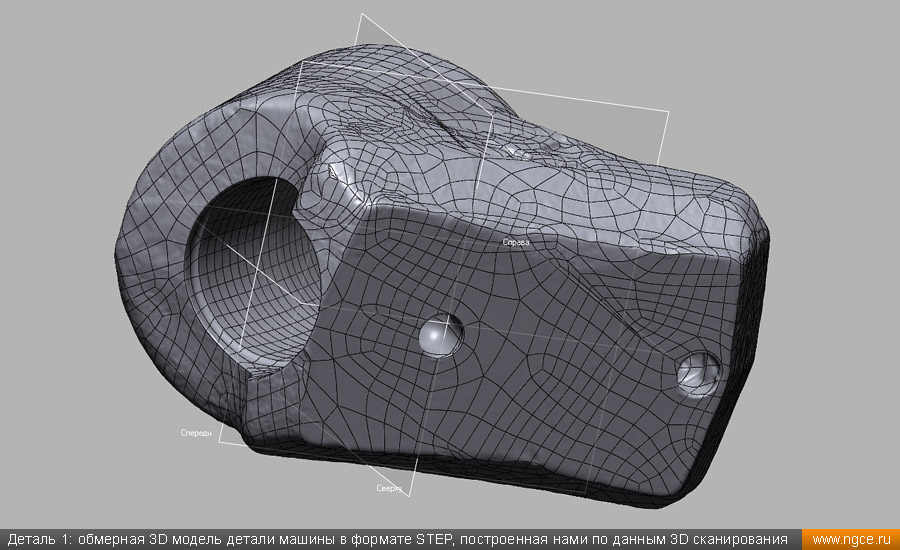

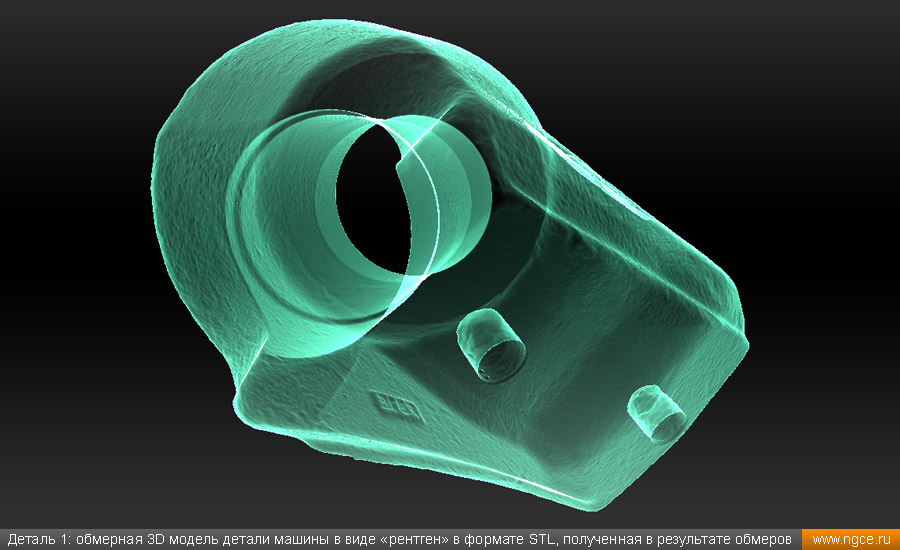

Деталь 1: обмерная 3D модель детали машины с текстурой в формате STL, полученная по данным обмерных работ для целей реверс-инжиниринга Деталь 1: обмерная 3D модель детали машины в виде «рентген» в формате STL, полученная в результате обмеров для целей реверс-инжиниринга Деталь 1: обмерная 3D модель детали машины в формате STEP, построенная нами по данным 3D сканирования для целей реверс-инжиниринга

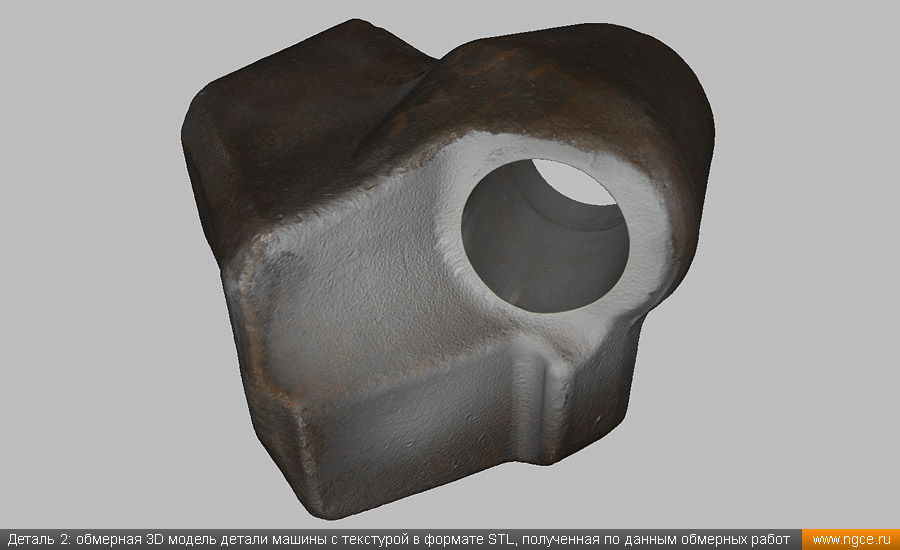

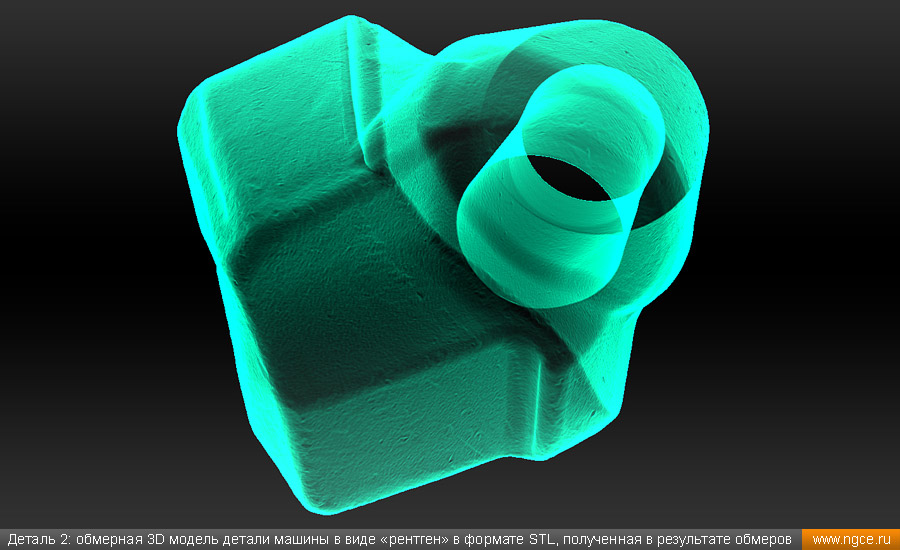

Деталь 2: обмерная 3D модель детали машины с текстурой в формате STL, полученная по данным обмерных работ для целей реверс-инжиниринга Деталь 2: обмерная 3D модель детали машины в виде «рентген» в формате STL, полученная в результате обмеров для целей реверс-инжиниринга Деталь 2: обмерная 3D модель детали машины в формате STEP, построенная нами по данным 3D сканирования для целей реверс-инжиниринга

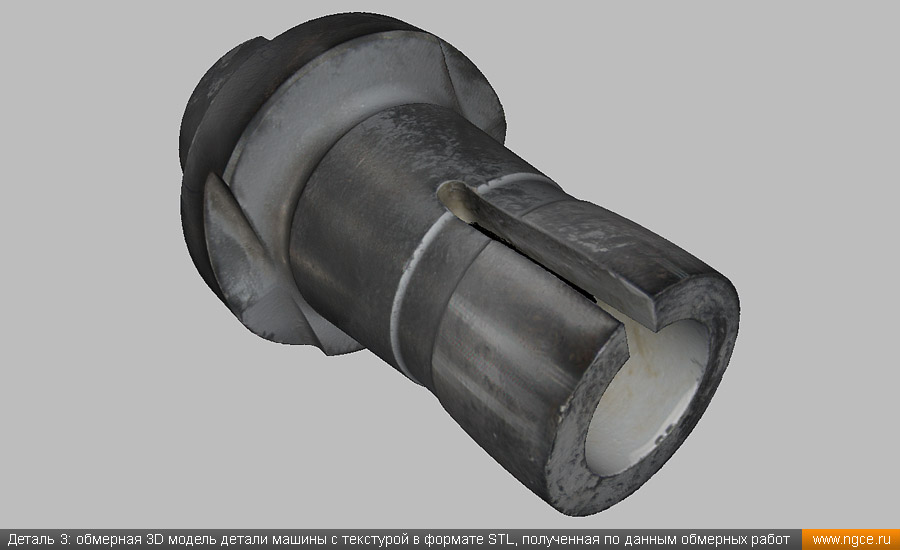

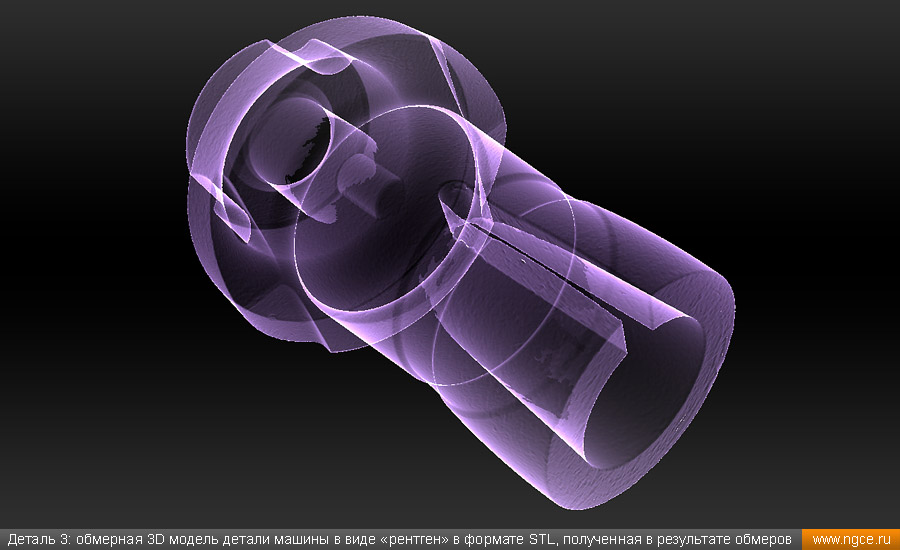

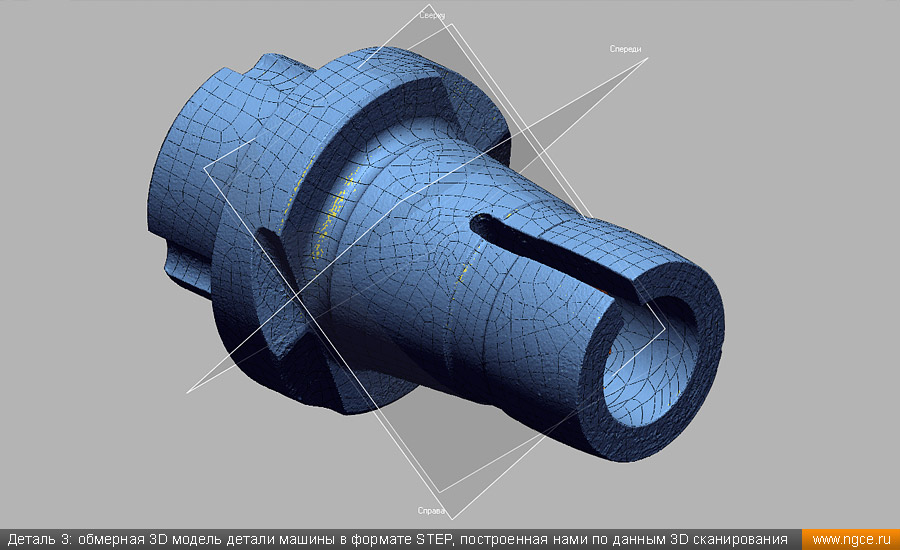

Деталь 3: обмерная 3D модель детали машины с текстурой в формате STL, полученная по данным обмерных работ для целей реверс-инжиниринга Деталь 3: обмерная 3D модель детали машины в виде «рентген» в формате STL, полученная в результате обмеров для целей реверс-инжиниринга Деталь 3: обмерная 3D модель детали машины в формате STEP, построенная нами по данным 3D сканирования для целей реверс-инжиниринга

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах историко-культурного наследия. Кроме того, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также целом ряде других сфер и направлений деятельности. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
