3D сканирование и подготовка обмерных чертежей трубы водопровода для целей реверс-инжиниринга и изготовления муфты

3D сканирование трубы водопровода для целей реверс-инжиниринга

29.10.2021 г.

Специалисты инженерной компании «НГКИ» выполнили обмеры трубы водопровода в коллекторе на строительной площадке жилого комплекса в Москве. По причине несогласованных действий подрядчиков труба водопровода была введена в коллектор без защитной гильзы в проёме коллектора, поэтому гильза была сварена на месте, из-за чего стандартная уплотняющая муфта не подошла, и потребовалось изготовление муфты под заказ.

При строительстве жилого комплекса на Северо-Западе Москвы из-за несогласованных действий подрядчиков водопроводная труба была проложена в коллекторе без защитной гильзы. Строителям пришлось сваривать эту защитную гильзу на месте. Соответственно, стандартная уплотняющая муфта не подошла, и возникла необходимость заказать её изготовление под реальные размеры. Для изготовления этой муфты было необходимо произвести замеры положения трубы в самодельной гильзе. Для выполнения обмеров и подготовки обмерного чертежа строители обратились в нашу компанию.

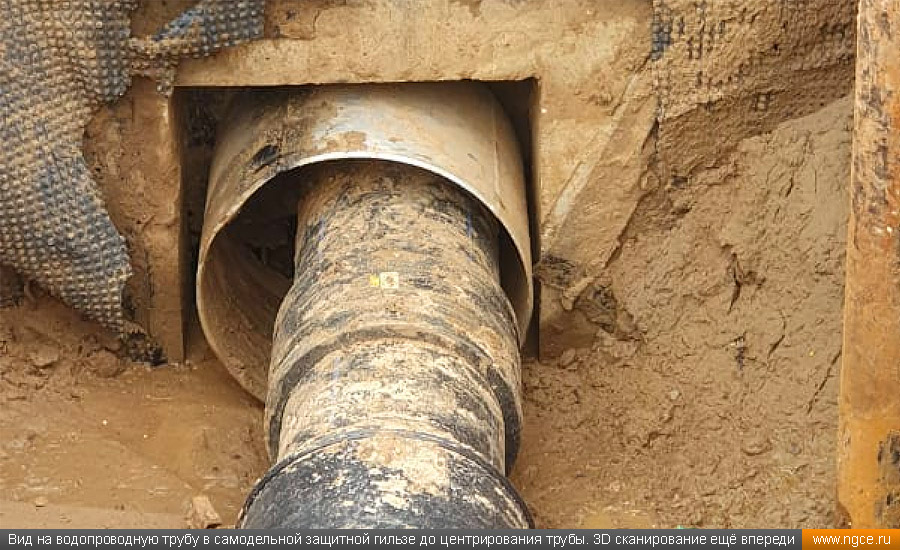

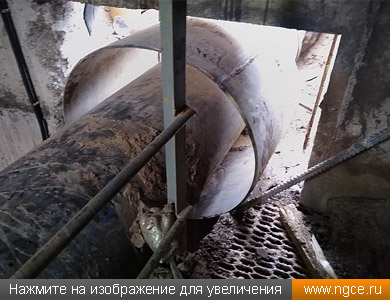

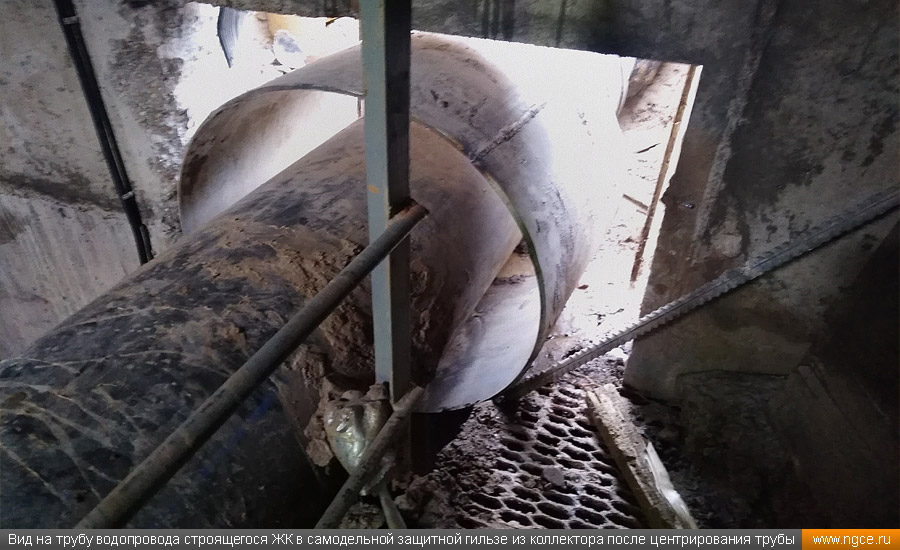

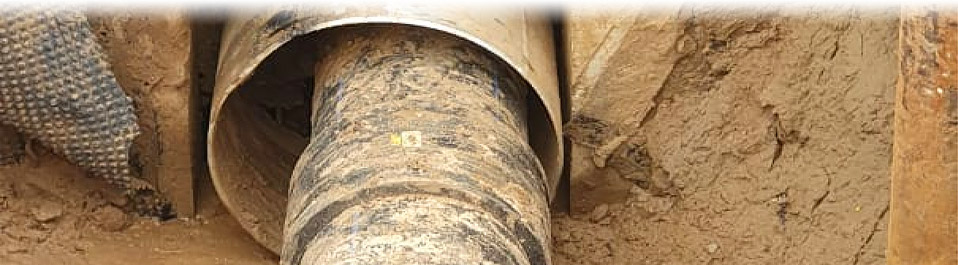

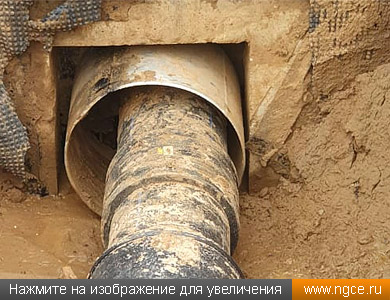

Вид на водопроводную трубу в самодельной защитной гильзе до центрирования трубы. 3D сканирование ещё впереди Вид на трубу водопровода строящегося ЖК в самодельной защитной гильзе из коллектора после центрирования трубы

Обмеры положения водопроводной трубы в гильзе были произведены ручным 3D сканером Artec Eva. Не потому, что требовалась субмиллиметровая точность, вовсе нет, ведь высочайшая точность, которую обеспечивает Artec Eva, в этом случае была не нужна, но существовала иная объективная причина использования именно ручного 3D сканера для выполнения данной задачи: подобраться к гильзе в коллекторе с обычным наземным лазерным сканером не было никакой возможности.

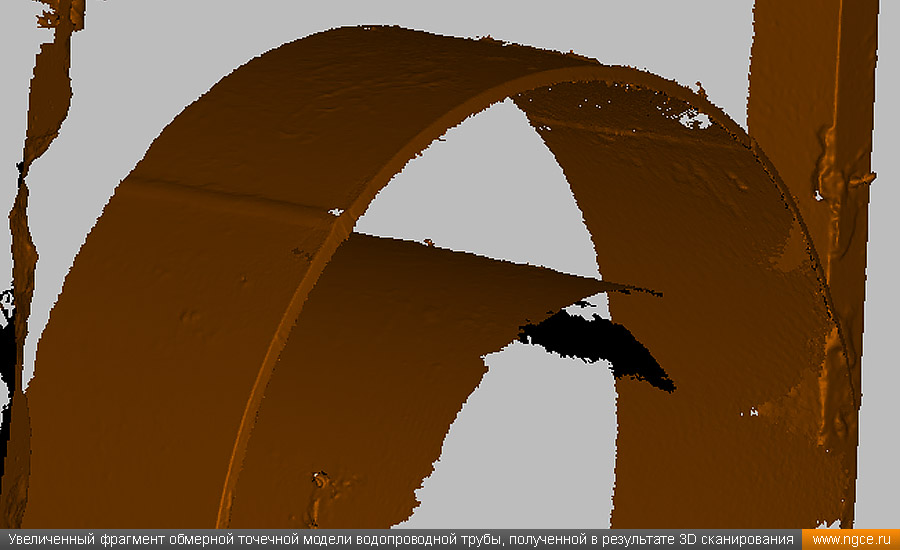

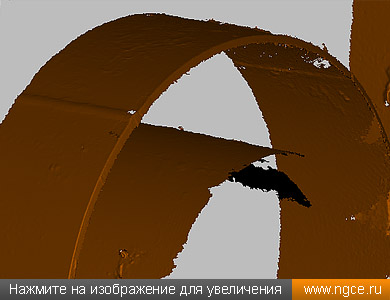

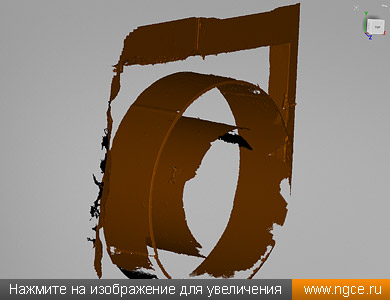

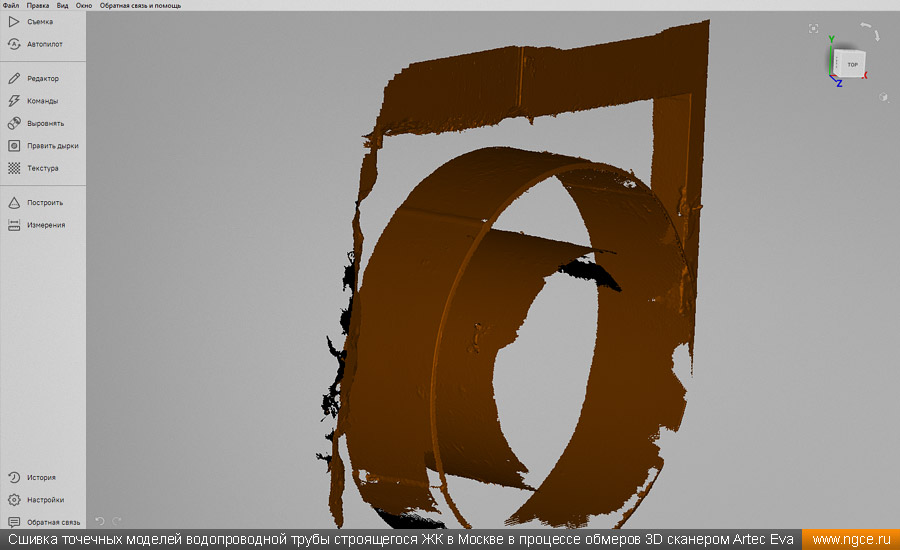

Сшивка точечных моделей водопроводной трубы строящегося ЖК в Москве в процессе обмеров 3D сканером Artec Eva Увеличенный фрагмент обмерной точечной модели водопроводной трубы, полученной в результате 3D сканирования

На камеральном этапе работ была произведена обработка полученной точечной 3D модели трубы в гильзе, а затем осуществлено построение обмерного чертежа трубы и гильзы со всеми необходимыми размерами для целей изготовления уплотняющей муфты. Таким образом, обмерные работы для целей реверс-инжиниринга оказались очень нужны и на строительной площадке при решении, казалось бы, вполне обыденной задачи. Заказчику был передан обмерный чертёж в формате AutoCAD.

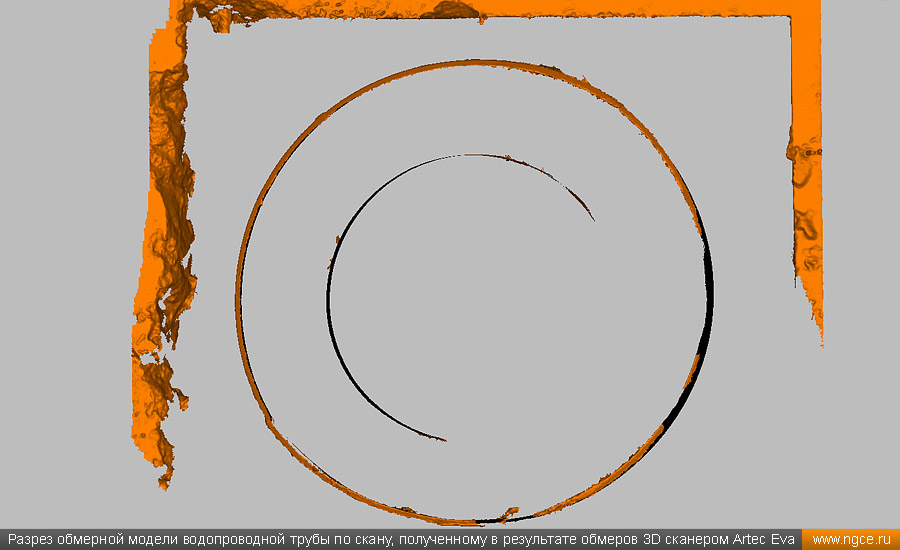

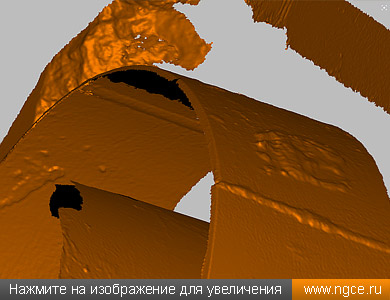

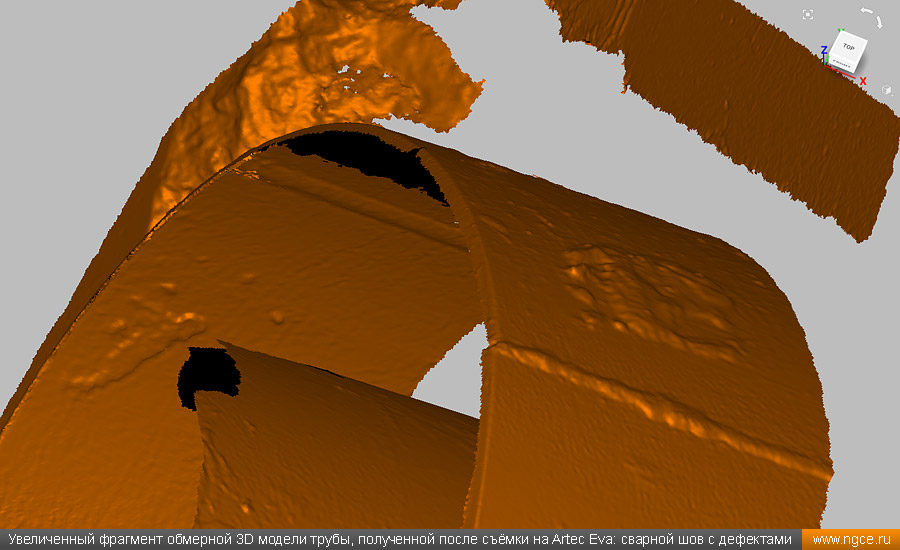

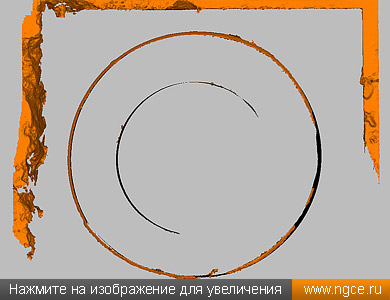

Увеличенный фрагмент обмерной 3D модели трубы, полученной после съёмки на Artec Eva: сварной шов с дефектами Разрез обмерной модели водопроводной трубы по скану, полученному в результате обмеров 3D сканером Artec Eva

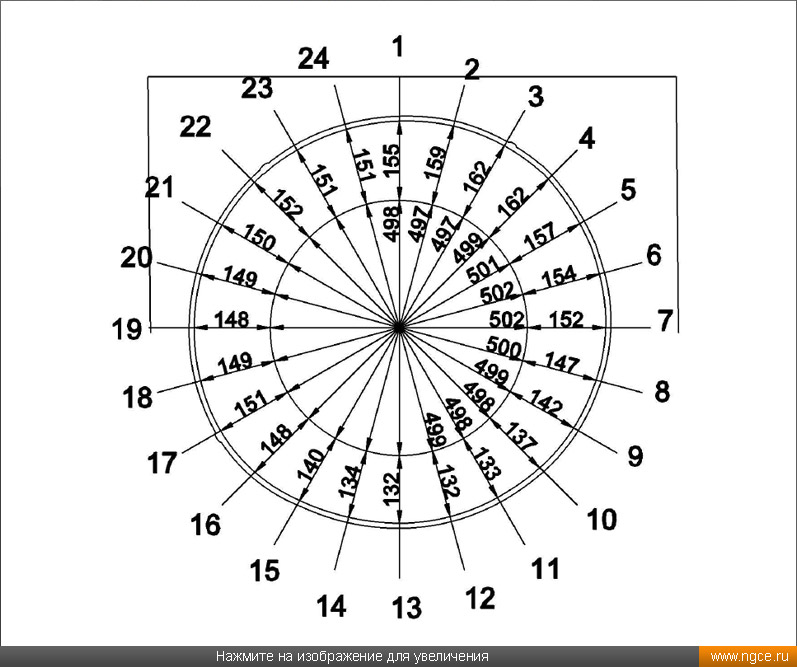

Обмерный чертёж водопроводной трубы и гильзы, созданный для изготовления муфты

Ниже расположено изображение итогового обмерного чертежа водопроводной трубы и гильзы, созданного по данным обмерных работ методом 3D сканирования для целей изготовления муфты:

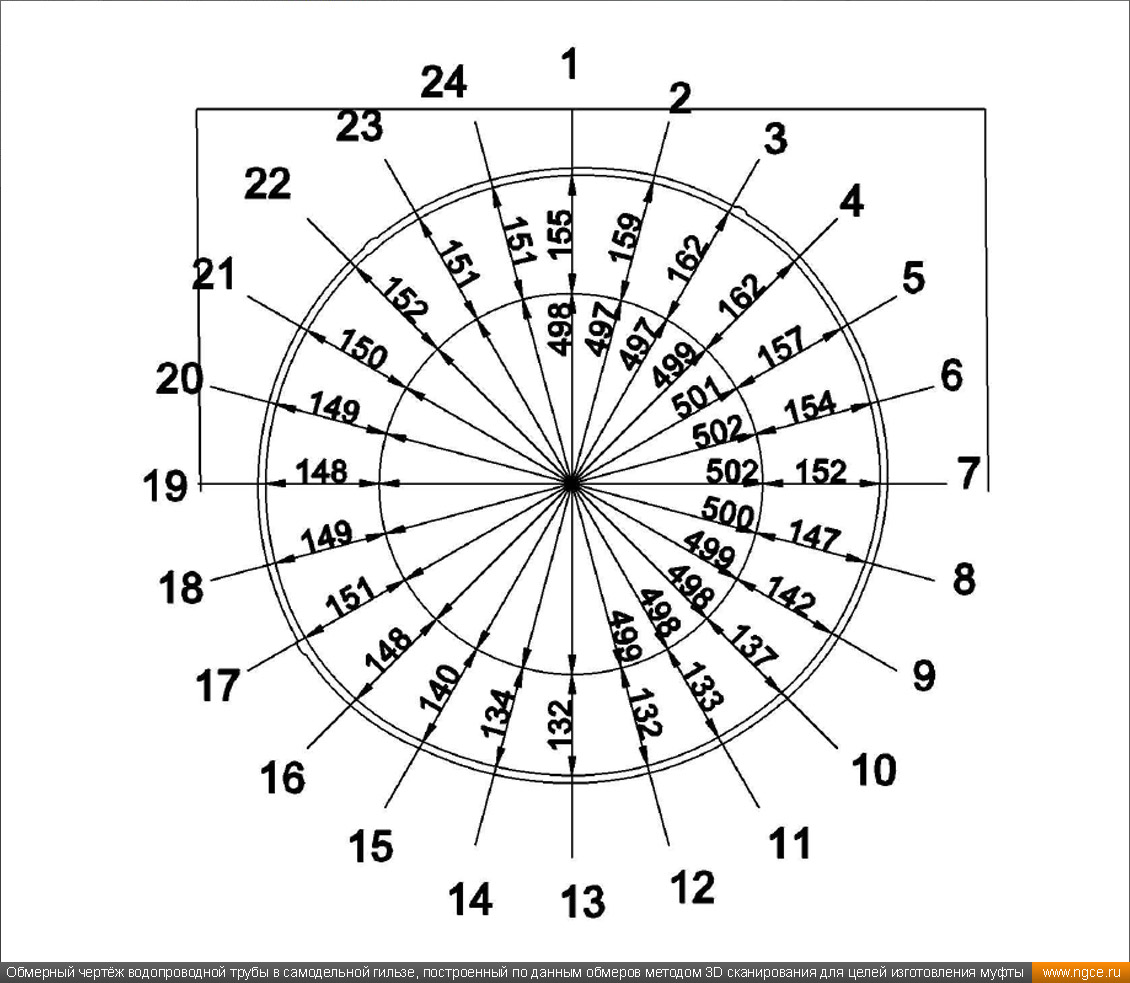

Обмерный чертёж водопроводной трубы в самодельной гильзе, построенный по данным обмеров методом 3D сканирования для целей изготовления муфты

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах культурного наследия. Кроме этого, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке разнообразных приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также в целом ряде других сфер и направлений деятельности. Более подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера для целей реверс-инжиниринга».
