3D сканирование и моделирование рамы защиты двигателя лесозаготовительных машин для производства методом реверс-инжиниринга

3D сканирование защитной рамы двигателя машин для реверс-инжиниринга

23.08.2021 г.

Инженерная компания «НГКИ» выполнила проект по 3D сканированию и построению обмерной модели рамы защиты двигателя лесозаготовительных машин для целей производства методом реверс-инжиниринга (обратного инжиниринга). Заказчиком работ выступила компания-дистрибьютор лесозаготовительных машин и производитель оборудования для данных машин, у которого возникла идея по собственному производству защитных рам для них, так называемых «кенгурятников».

Заказчики выбрали образец, который решили взять за основу собственного проекта рамы и заказали в нашей компании 3D сканирование рамы.

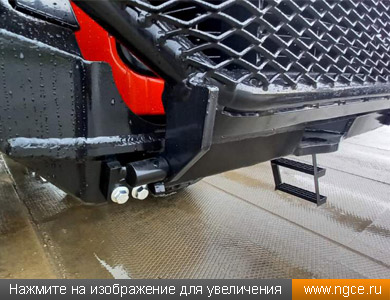

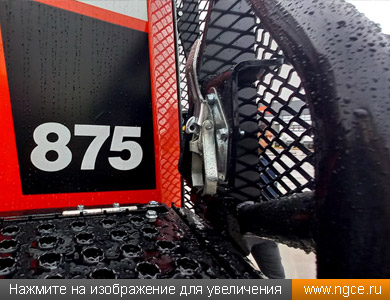

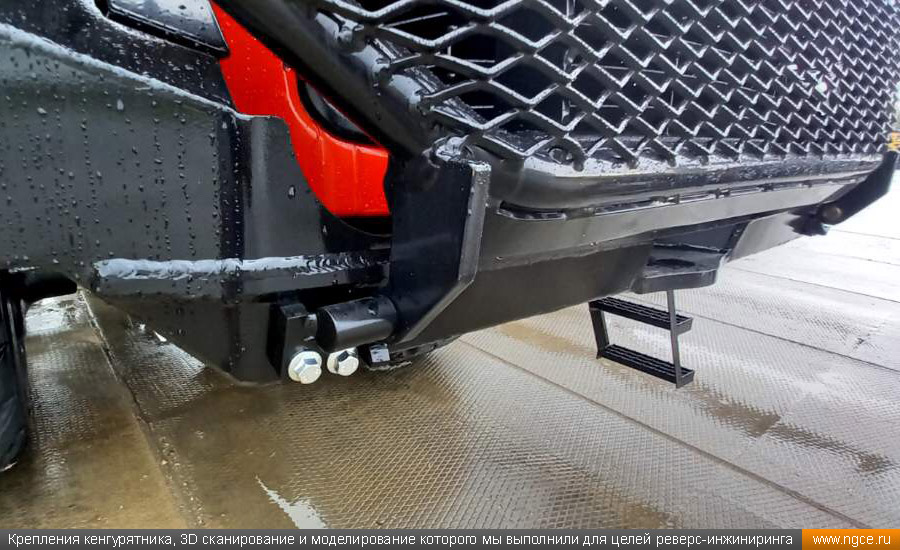

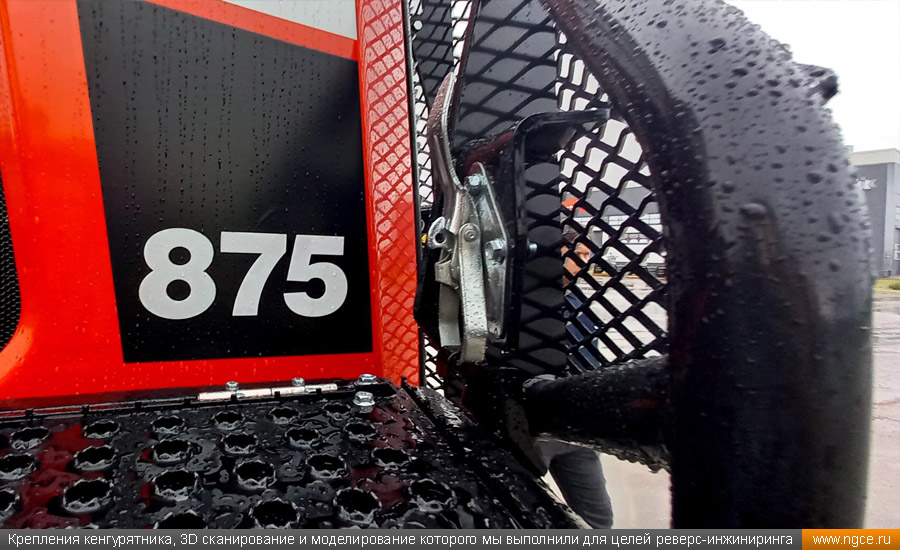

Крепления кенгурятника, 3D сканирование и моделирование которого мы выполнили для целей реверс-инжиниринга Крепления кенгурятника, 3D сканирование и моделирование которого мы выполнили для целей реверс-инжиниринга

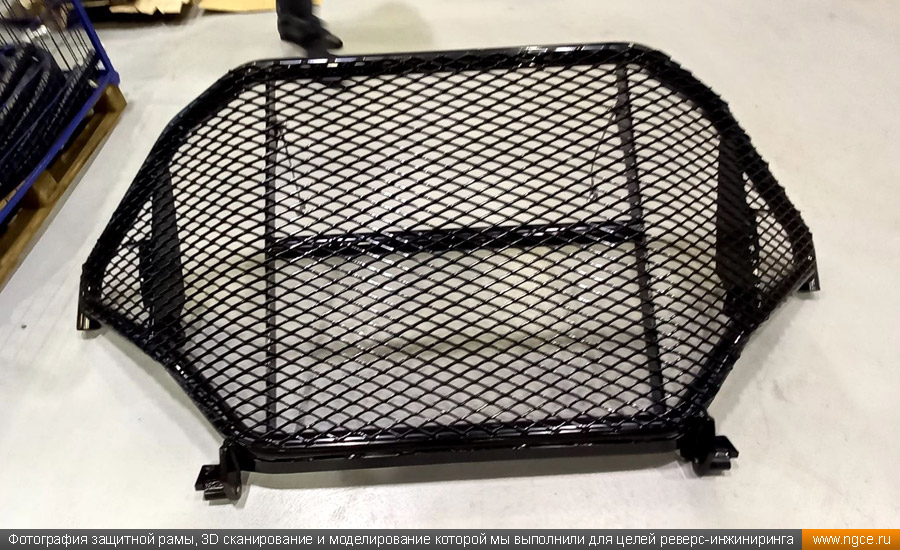

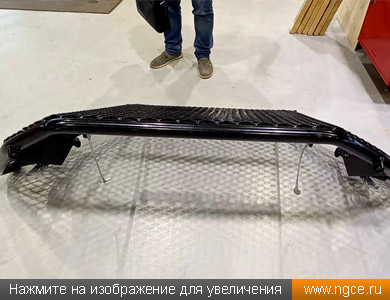

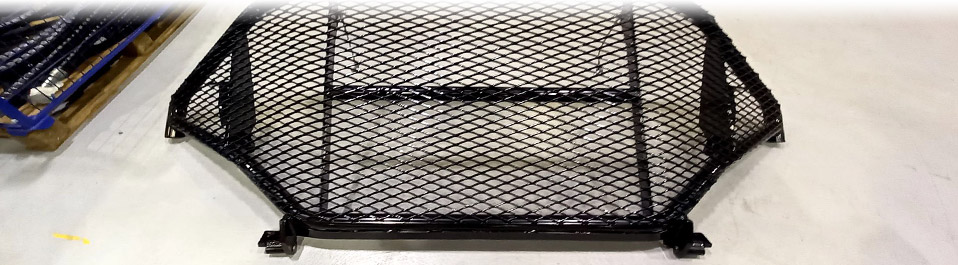

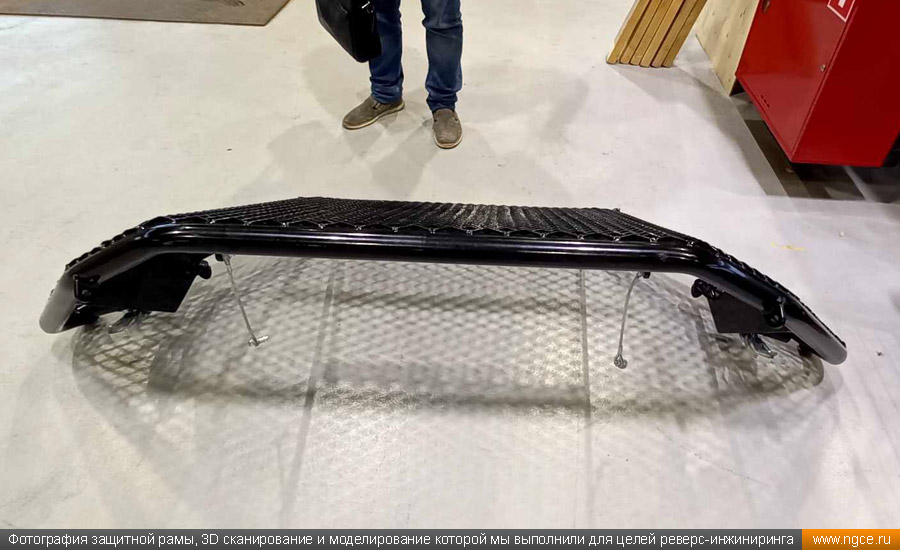

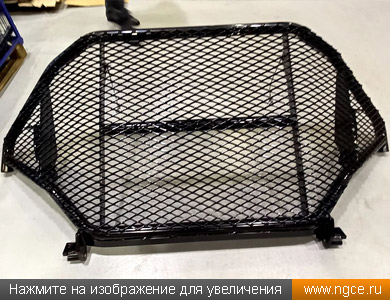

Фотография защитной рамы, 3D сканирование и моделирование которой мы выполнили для целей реверс-инжиниринга Фотография защитной рамы, 3D сканирование и моделирование которой мы выполнили для целей реверс-инжиниринга

Поскольку опыта заказа подобных услуг у нашего Заказчика не было, он с самого начала не разобрался в следующем:
1. в каком формате ему необходима модель рамы:
— триангуляционная модель в формате STL, получаемая непосредственно после фильтрации шумов результатов 3D сканирования;
— твердотельная модель в формате STP, требующая довольно существенных трудозатрат на обработку результатов 3D сканирования.
2. нужна ли ему модель только рамы или модели рамы и узлов крепления рамы к корпусу машины.
3. нужна ли ему модель рамы с защитной сеткой или без неё.

Выбор формата модели и списка сканируемых деталей существенно влияет на стоимость и длительность работ, поэтому оба эти вопроса должны быть продуманы до заказа 3D сканирования.

В нашем случае в итоге было решено, что Заказчику для проектирования потребуется:
— произвести 3D сканирование защитной рамы и четырёх деталей;
— построить твердотельные 3D модели рамы и этих деталей в формате STP;
— рама должна быть отмоделирована без защитной сетки.

Видео процесса 3D сканирования защитной рамы машин

Два коротких обзорных видеоролика процесса 3D сканирования защитной рамы-кенгурятника сканером Artec Eva и элементов крепления рамы высокоточным ручным сканером Artec Space Spider на специальном вращающемся столике вы можете посмотреть ниже.

Много времени у наших специалистов отняло «удаление» защитной сетки со скана и 3D моделирование тех участков крепления рамы, к которым было практически невозможно подобраться со сканером.

3D модели защитной рамы и её элементов крепления в форматах STL и STP

Примеры сканов и построенных по ним 3D моделей защитной рамы и элементов её крепления вы можете посмотреть ниже.

3D модель защитной рамы в формате STL:

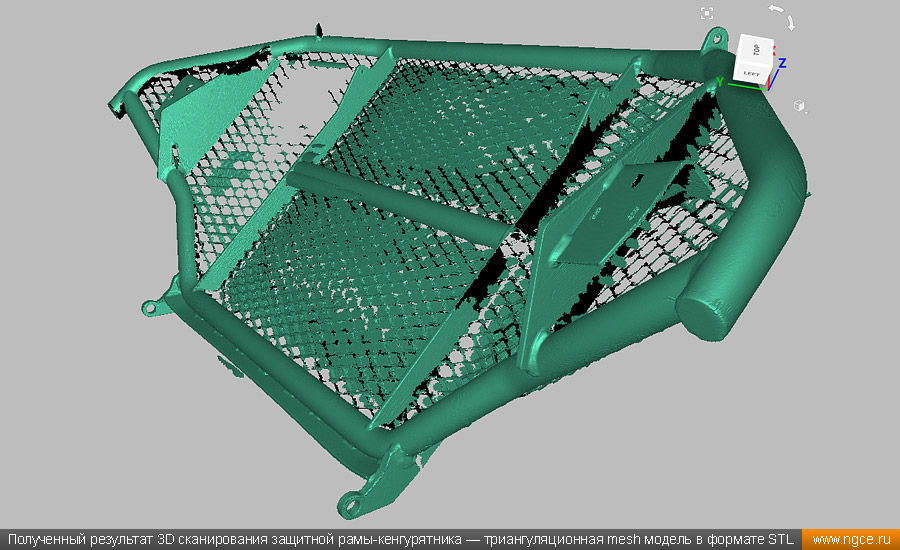

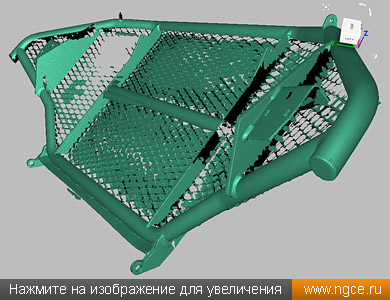

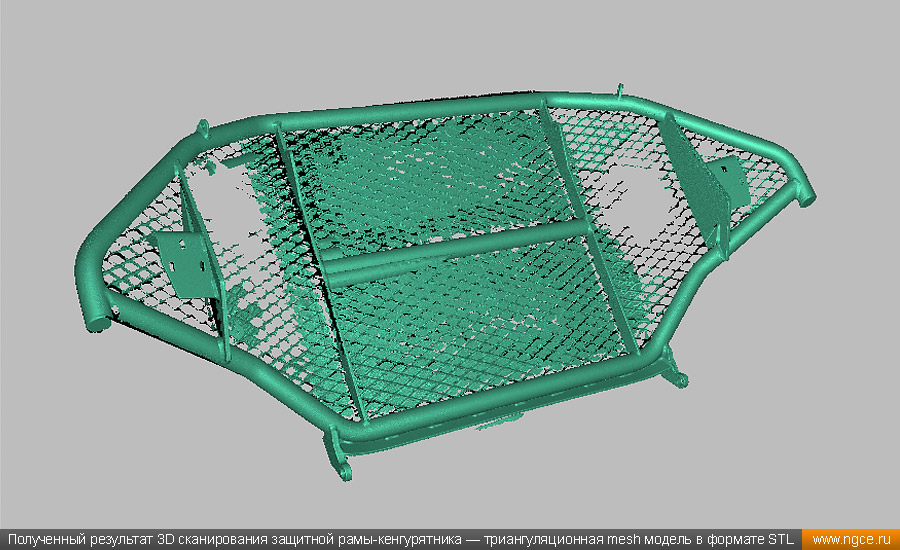

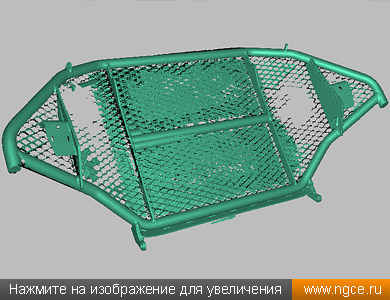

Полученный результат 3D сканирования защитной рамы-кенгурятника — триангуляционная mesh модель в формате STL Полученный результат 3D сканирования защитной рамы-кенгурятника — триангуляционная mesh модель в формате STL

3D модель защитной рамы в формате STP:

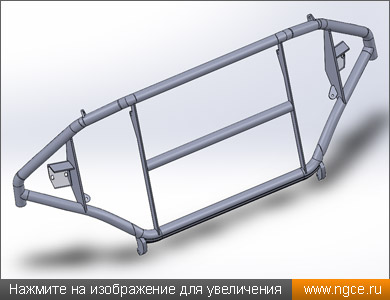

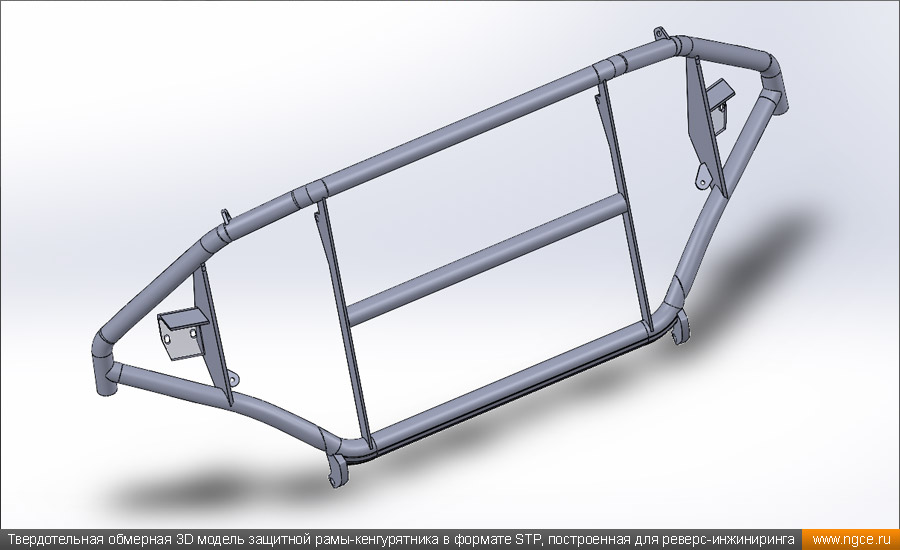

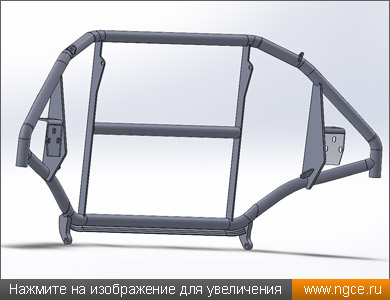

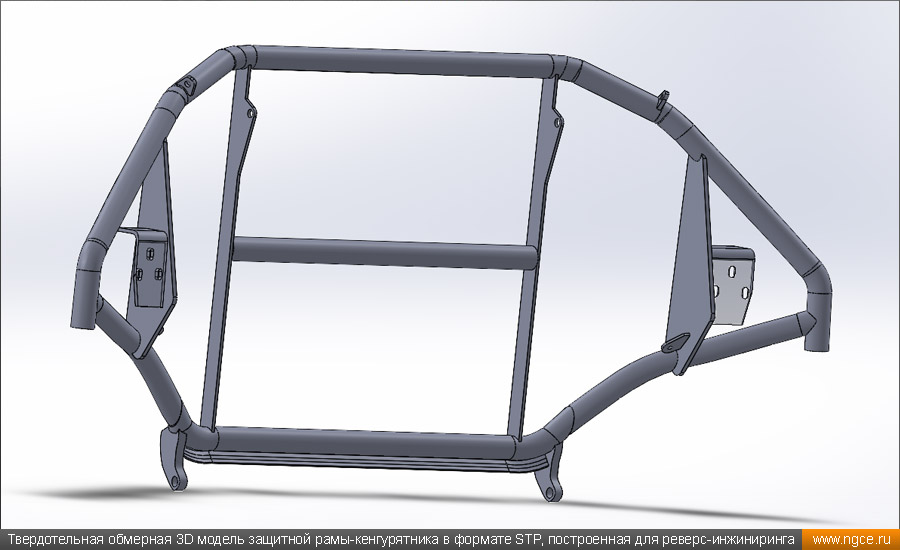

Твердотельная обмерная 3D модель защитной рамы-кенгурятника в формате STP, построенная для реверс-инжиниринга Твердотельная обмерная 3D модель защитной рамы-кенгурятника в формате STP, построенная для реверс-инжиниринга

3D модель элемента крепления защитной рамы в формате STL:

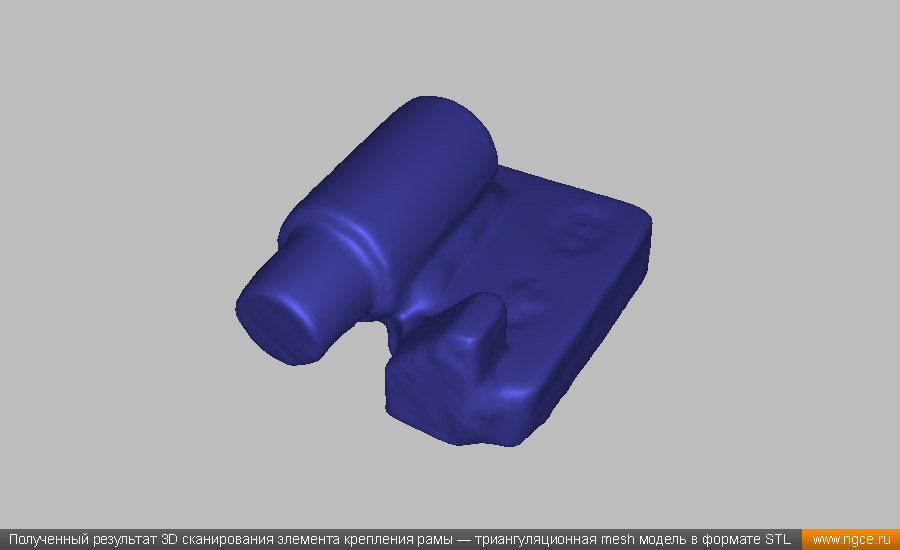

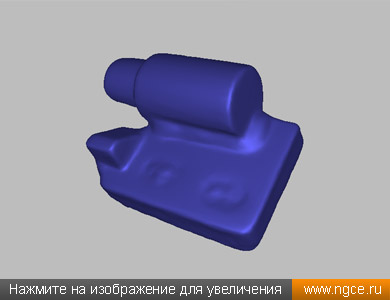

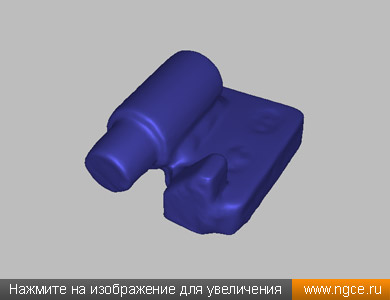

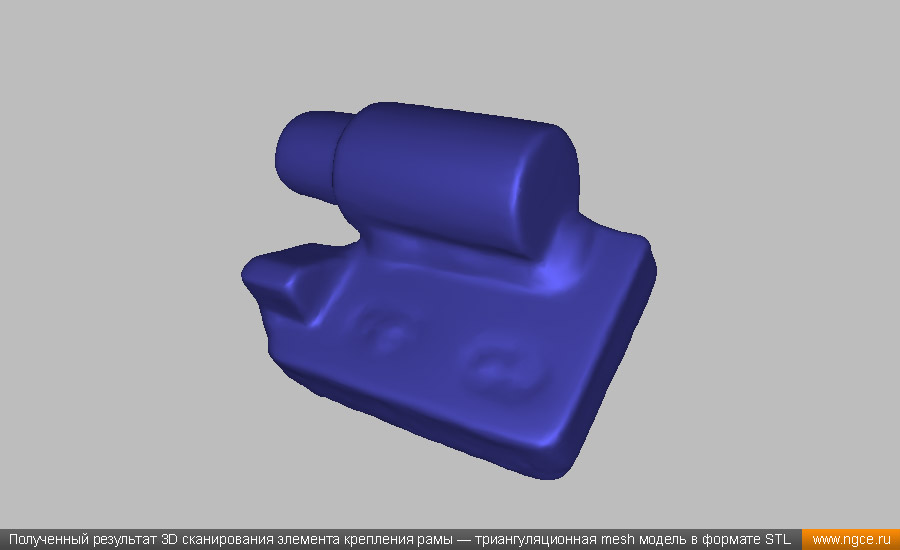

Полученный результат 3D сканирования элемента крепления рамы — триангуляционная mesh модель в формате STL Полученный результат 3D сканирования элемента крепления рамы — триангуляционная mesh модель в формате STL

3D модель элемента крепления защитной рамы в формате STP:

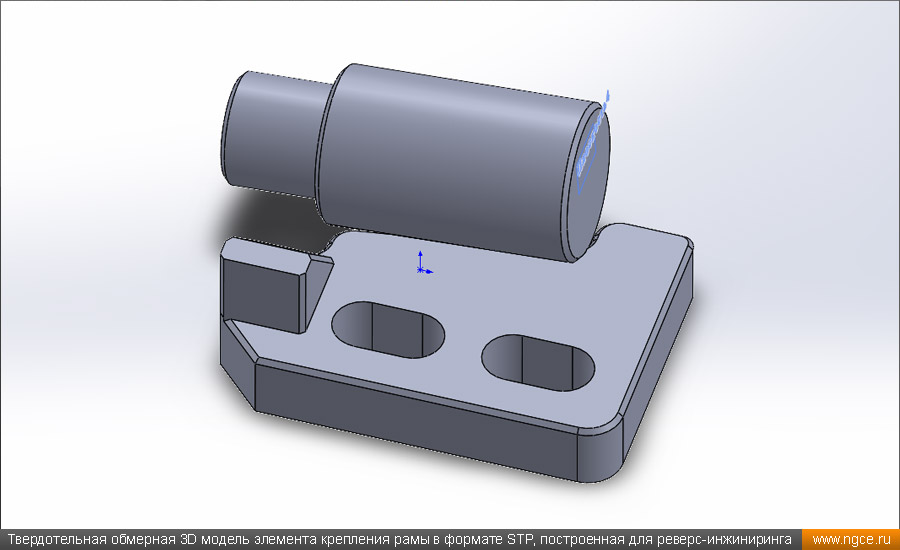

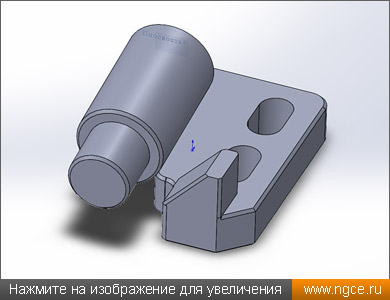

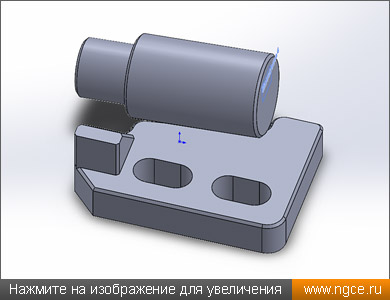

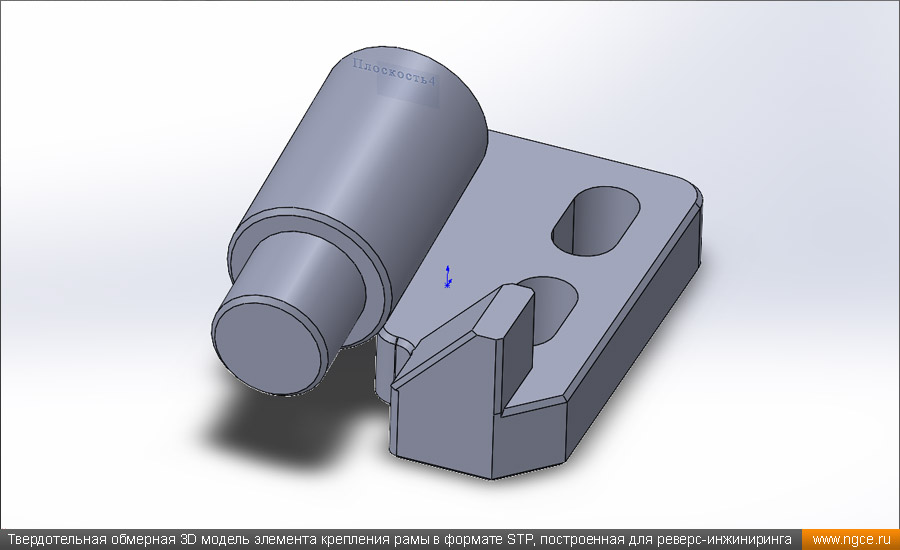

Твердотельная обмерная 3D модель элемента крепления рамы в формате STP, построенная для реверс-инжиниринга Твердотельная обмерная 3D модель элемента крепления рамы в формате STP, построенная для реверс-инжиниринга

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах культурного наследия. Кроме этого, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также ряде других сфер и направлений деятельности. Более подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
