3D сканирование и моделирование мормышек для целей реверс-инжиниринга

3D сканирование и моделирование мормышек для целей реверс-инжиниринга

28.07.2021 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по 3D сканированию и построению обмерных моделей нескольких мормышек для целей их производства методом реверс-инжиниринга (обратного инжиниринга). Заказчиком этих работ выступила компания, производящая оснащение для рыбной ловли. Обмерные работы были произведены нашим портативным высокоточным ручным сканером Artec Space Spider.

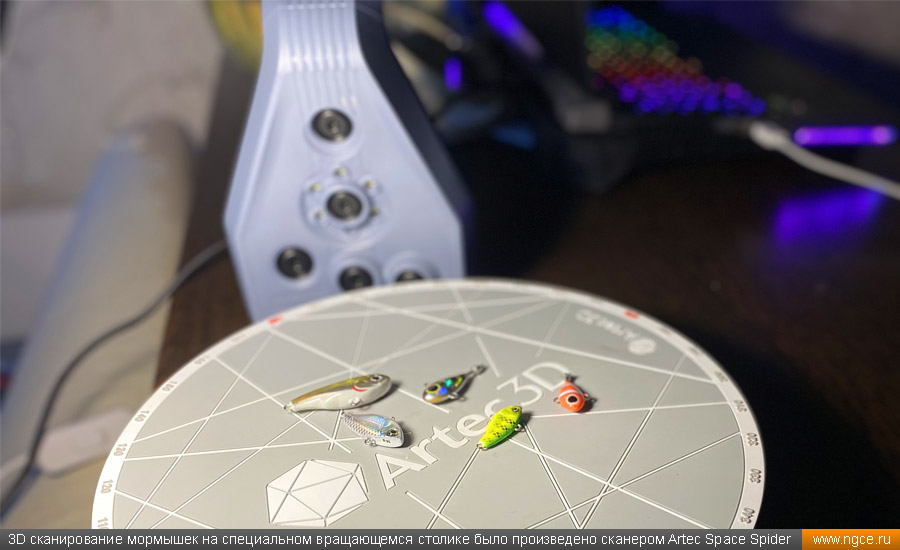

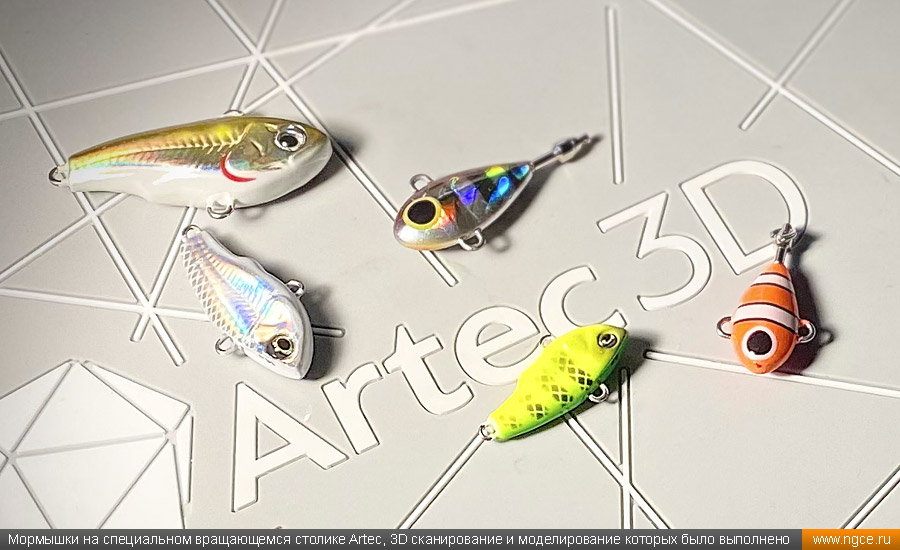

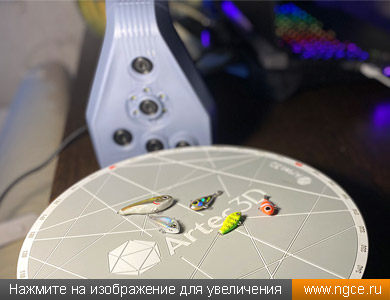

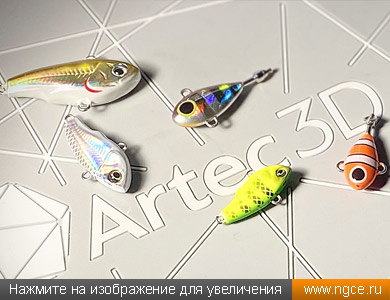

3D сканирование мормышек на специальном вращающемся столике было произведено сканером Artec Space Spider Мормышки на специальном вращающемся столике Artec, 3D сканирование и моделирование которых было выполнено для целей реверс-инжиниринга

Поскольку производственное оборудование Заказчика работает с твердотельными моделями объектов в формате STP, наш специалист произвёл 3D сканирование мормышек на специальном вращающемся столике, получил обмерные mesh модели мормышек в формате STL и затем по ним построил твердотельные модели в формате STP.

Видео процесса 3D сканирования мормышек на специальном вращающемся столике

Наше короткое обзорное видео процесса 3D сканирования мормышек на специальном вращающемся столике высокоточным ручным сканером Artec Space Spider вы можете посмотреть ниже.

Дополнительно Заказчик попросил убрать кольца-крепления с моделей мормышек, обозначив при этом места крепления колец к телу мормышек. Что и было сделано нашим специалистом. Поскольку мы готовили обмерные 3D модели для производства мормышек из металла до стадии покраски, итоговые модели в формате STP были созданы по просьбе Заказчика без наложения текстуры на их поверхность.

3D модели мормышек, полученные в результате обмерных работ и обработки

Примеры 3D моделей мормышки во внутреннем формате файлов сканера:

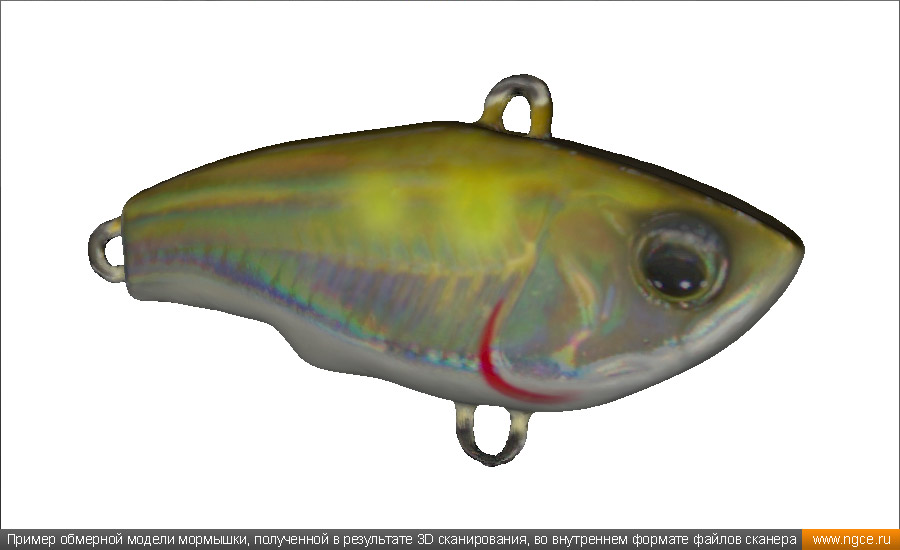

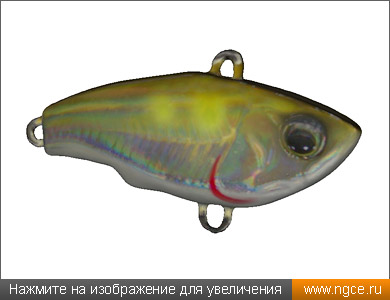

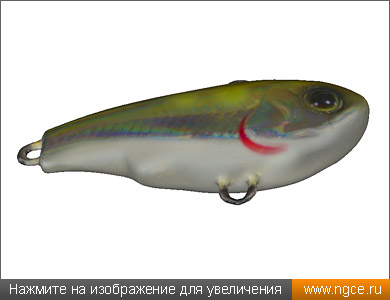

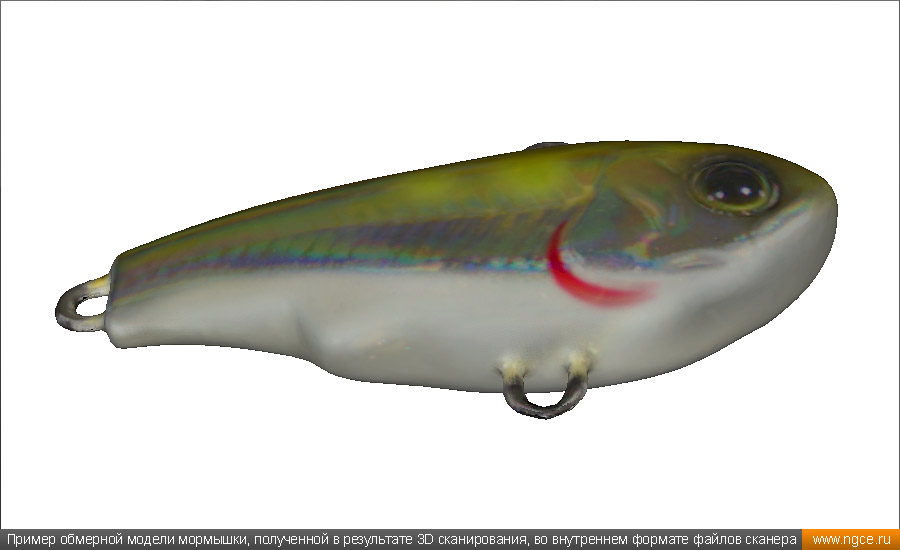

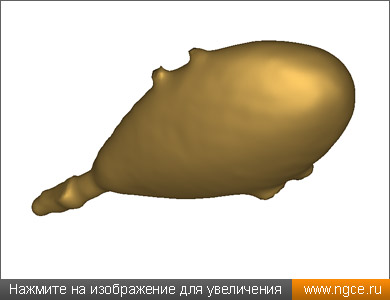

Пример обмерной модели мормышки, полученной в результате 3D сканирования, во внутреннем формате файлов сканера Пример обмерной модели мормышки, полученной в результате 3D сканирования, во внутреннем формате файлов сканера

Примеры mesh модели мормышки в формате STL:

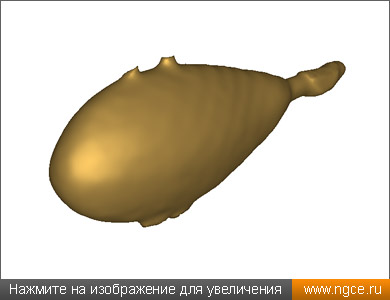

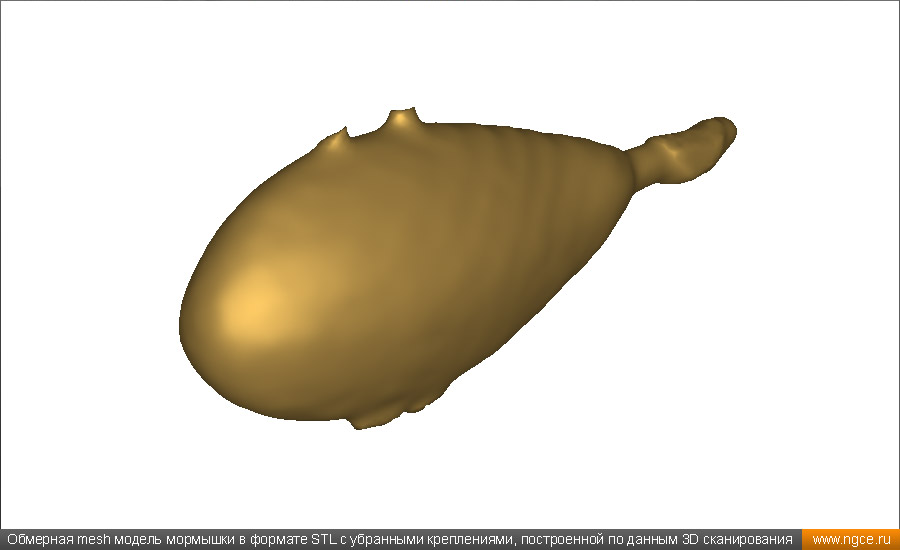

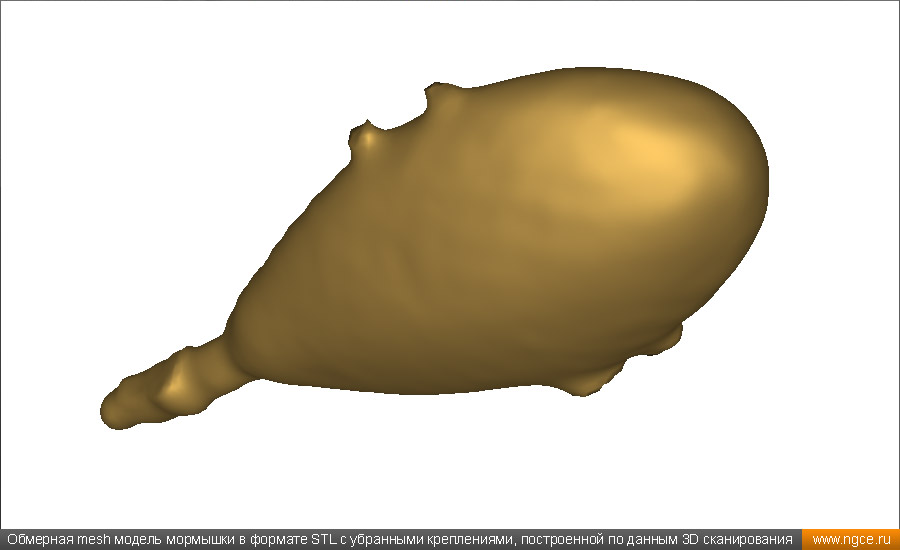

Обмерная mesh модель мормышки в формате STL с убранными креплениями, построенной по данным 3D сканирования Обмерная mesh модель мормышки в формате STL с убранными креплениями, построенной по данным 3D сканирования

Примеры итоговой твердотельной 3D модели мормышки без текстуры и без колец-креплений в формате STP:

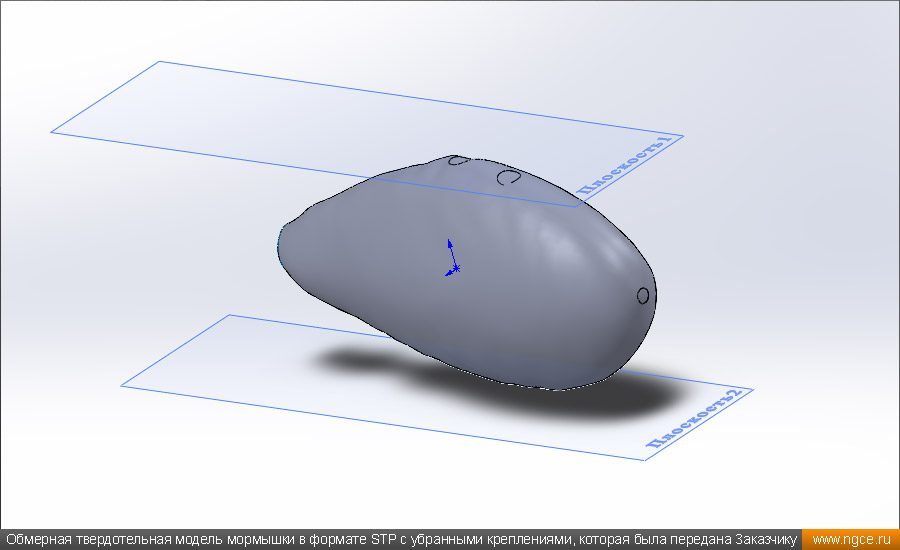

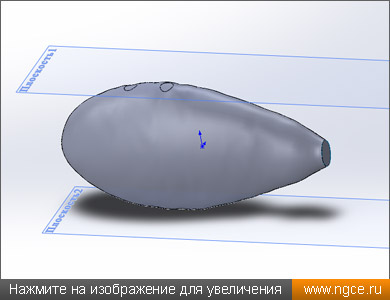

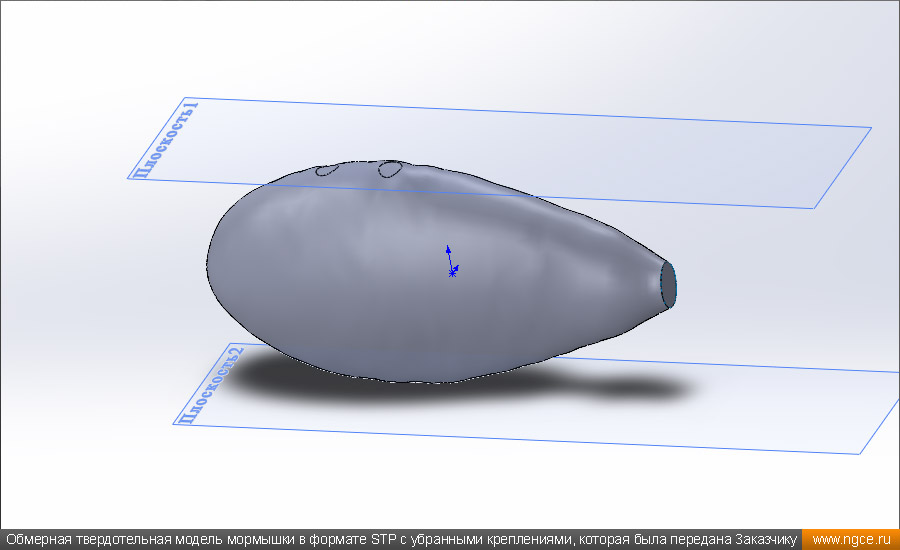

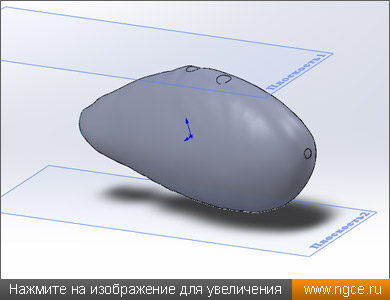

Обмерная твердотельная модель мормышки в формате STP с убранными креплениями, которая была передана Заказчику Обмерная твердотельная модель мормышки в формате STP с убранными креплениями, которая была передана Заказчику

Инженерная компания «НГКИ» имеет большой опыт высокоточных обмеров различных деталей, элементов декора, других мелких и средних объектов высокоточными сканерами. Мы занимаемся обмерами для решения задач реверс-инжиниринга (reverse engineering) деталей и изделий промышленного производства, ювелирных изделий, сувениров, элементов декора, а также задач для реставраторов, скульпторов, музейных работников, для сохранения данных об объектах культурного наследия. Кроме этого, наши высокоточные 3D сканеры применяются в метрологии, архитектуре, контроле качества, медицине, научных исследованиях, разработке приложений VR/AR, ракетно-космической отрасли, авиа- и автомобилестроении, ИТ-сфере, медицине, криминалистике, кинематографе, моде, образовании, производстве товаров народного потребления, а также ряде других сфер и направлений деятельности. Более подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы можете найти на следующей странице раздела «Услуги» нашего сайта:

— «3D сканирование и построение обмерных моделей объектов малого размера с микронной точностью».
