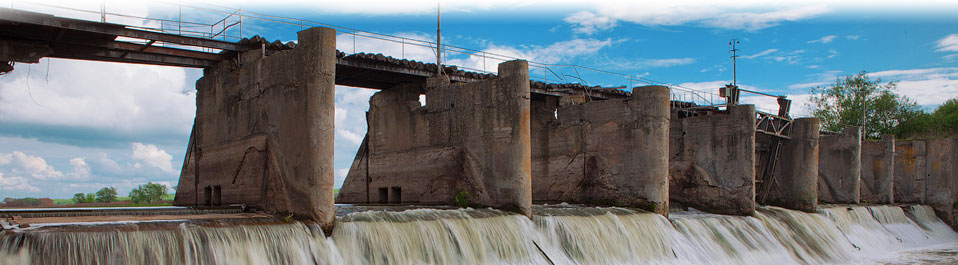

Лазерное сканирование, 3D моделирование и подготовка обмерных чертежей Лыковской ГЭС для целей её восстановления и реконструкции

3D сканирование, моделирование и подготовка чертежей Лыковской ГЭС

27.11.2017 г.

Инженерная компания «НГКИ» приняла участие в интереснейшем и уникальном в своём роде проекте восстановления и реконструкции одной из малых гидроэлектростанций России, а именно Лыковской ГЭС, расположенной на реке Зуша в селе Большое Лыково Мценского района Орловской области и находившейся в заброшенном состоянии около сорока лет. Наши специалисты выполнили на объекте обмерные работы методом лазерного сканирования.

Лыковская ГЭС была построена в начале 50-х годов прошлого века для целей снабжения электричеством окрестных колхозов, которых в Мценском районе в те времена было великое множество. Мощность станции составляла 760 кВт, вырабатываемых одним гидроагрегатом. Подобные малые гидроэлектростанции строились в послевоенные годы в Советском Союзе повсеместно и самым активным образом использовались вплоть до введения в строй единой энергосистемы в середине 70-х годов и строительства гигантских ГЭС, ТЭС, АЭС и прокладки ЛЭП через всю страну. Малые ГЭС, в том числе и Лыковская, стали не нужны, и большинство из них оказалось в заброшенном состоянии, постепенно разрушаясь.

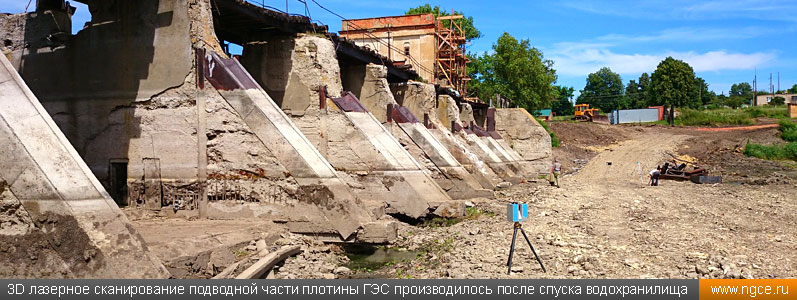

3D лазерное сканирование подводной части плотины ГЭС производилось после спуска водохранилища

Однако судьбой было уготовано второе рождение Лыковской ГЭС. В 2013 году Мценский керамический завод приобрёл эту станцию и приступил к её восстановлению. Предполагалось реконструировать все сооружения ГЭС: плотину, быки, здание, машинный зал, установить всё новое и современное оборудование, включая гидроагрегат мощностью 1,3 Мвт и гидрозатворы с электроприводами.

Проектные работы были абсолютно невозможны без точной исполнительной документации всех сооружений ГЭС, и поэтому проектировщики обратились в инженерную компанию «НГКИ», обладающую большим многолетним опытом проведения инженерных изысканий на объектах промышленности и энергетики, с предложением провести обмерные работы, подготовить комплект чертежей чертежей бетонной плотины, направляющих гидрозатворов, здания станции, а также построить точную исполнительную трёхмерную модель спиральной камеры и водоотводного канала ГЭС, которая была необходима производителю энергетического оборудования при проектировании гидроагрегата, точно соответствующего габаритам станции.

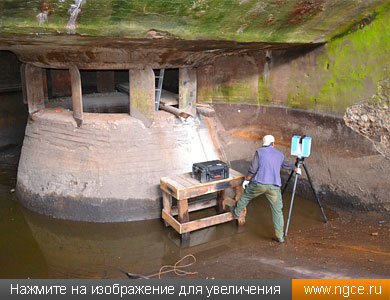

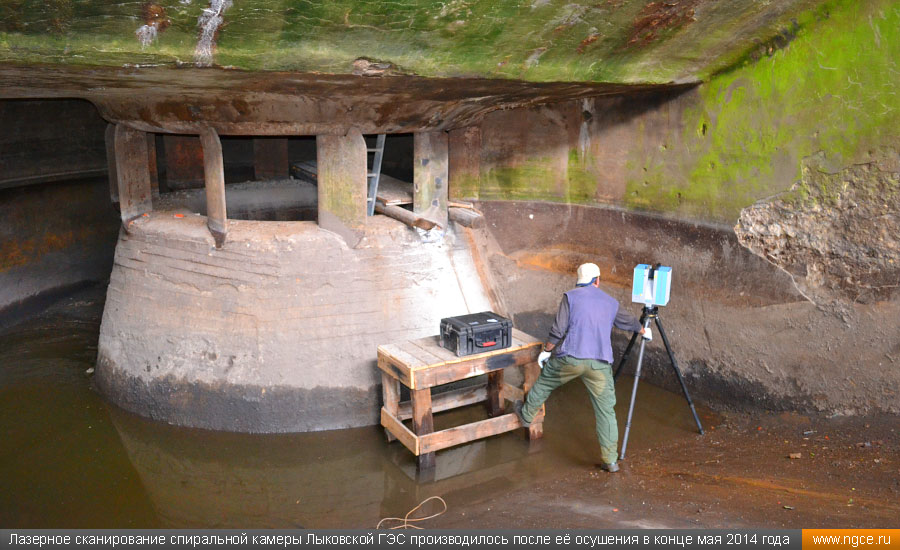

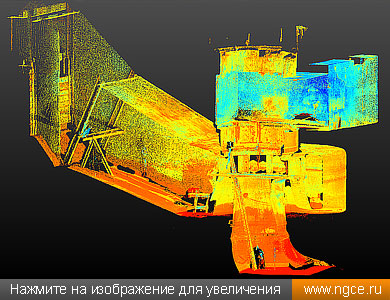

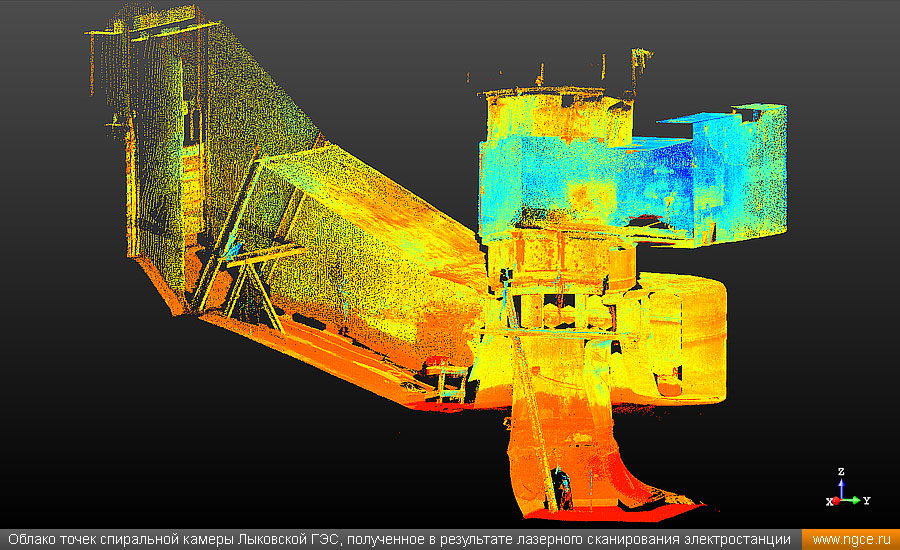

Лазерное сканирование спиральной камеры Лыковской ГЭС производилось после её осушения в конце мая 2014 года Облако точек спиральной камеры Лыковской ГЭС, полученное в результате лазерного сканирования электростанции

Лазерное сканирование Лыковской ГЭС было произведено нашими специалистами в несколько этапов, в зависимости от готовности того или иного участка. Так, например, обмерные работы здания ГЭС и надводной части плотины были выполнены в самый первый наш выезд на станцию в апреле 2014 года, съёмка спиральной камеры проводилась в мае после её осушения, обмеры водоотводного канала — в июле, тогда как подводная часть плотины и быки были отсняты в декабре после спуска водохранилища. Дополнительно в январе 2015 года была выполнена съёмка направляющих гидрозатворов плотины для целей проектирования новых гидрозатворов. Все итоговые материалы по каждому этапу данного проекта передавались Заказчику по мере их готовности, что позволяло проектировщикам оперативно делать замечания к чертежам, а нашим специалистам исправлять и вносить дополнения, не нарушая сроков, обозначенных календарным планом.

Посмотрите подробный отчёт о данном проекте на нашем сайте

Подробное описание данного проекта вы можете найти в разделе «Проекты» нашего сайта или перейти по следующей ссылке: «Обмерные работы, 3D моделирование и построение чертежей Лыковской ГЭС для целей её восстановления и реконструкции». Там же вы сможете посмотреть и небольшой видеосюжет о монтаже оборудования на станции.

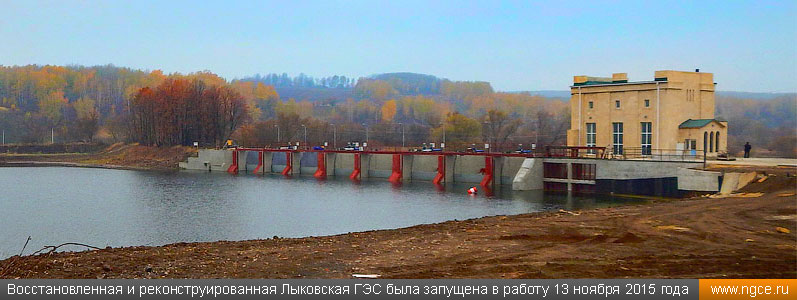

Восстановленная и реконструированная Лыковская ГЭС была запущена в работу 13 ноября 2015 года

Инженерная компания «НГКИ» много лет занимается производством инженерных изысканий на различных объектах промышленности и энергетики с применением инновационной технологии лазерного сканирования, позволяющей значительно сократить затраты на получение точной и актуальной обмерной информации об объекте съёмки. Эта технология позволяет быстро, но при этом с высокой точностью и подробностью определить фактические размеры и реальное положение любых конструкций и оборудования. По полученным результатам обмеров наши специалисты составляют обмерные чертежи или выполняют построение исполнительных 3D моделей объектов или их отдельных частей — в зависимости от поставленной Заказчиком задачи. Более подробно ознакомиться с описанием всех видов выполняемых нами работ в данном сегменте рынка вы сможете на странице в разделе «Услуги» нашего веб-сайта, которая называется «Обмерные работы и инженерные изыскания на объектах промышленности и энергетики».
